ピロー・ブロックのOillessの青銅のグラファイトによって差し込まれるブッシュ

商品の詳細:
起源の場所: 中国製
ブランド名: VIIPLUS
証明: ISO 9001
モデル番号: 堅い割れ目のピロー・ブロック
お支払配送条件:
最小注文数量: 交渉可能
価格: Negotiable
パッケージの詳細: 輸出カートンの木製パレット木の箱
受渡し時間: 7-25の仕事日
支払条件: T/T
供給の能力: 7000000の部分/部分1週
接触

詳細情報

材料: 鋳鉄 サイズ: カスタマイズされたサイズ
特徴: 低雑音、長い生命、高精度 タイプ: ピロー・ブロック
製品名: 堅い割れ目のピロー・ブロック軸受け 適用: 機械類
ハイライト:

Graphite Plugged Bronze Bushings

,

bronze bush bearings

製品の説明

直径の12"への1-5/16からのシャフトのための堅い割れ目のピロー・ブロック」|VIIPLUSの自動注油式軸受け

ピロー・ブロックの軸受け及び挿入物の青銅色軸受け

割れたPlummerのブロック ハウジングは設計、質および経済の点では最初の選択として開発されるインチ次元の普及した軸受ケーシングです。



割れ目のピロー・ブロックのハウジングおよび準軸受けは広い応用範囲に付属品の適切な選択によって、合わせることができる軸受け整理の単位を形作ります。
ハウジングはインチ サイズの中央シャフトの高さのためにとりわけ設計されています。




自由な引用をオンラインに今得て下さい!自由な引用をオンラインに今得て下さい!

VIIPLUSは明白な軸受けおよび摩耗の版の専門の製造業者で、すべてのタイプの明白な軸受けを供給することは今可能のポイントに急速になりました。標準的なカタログのサイズ、特別なサイズおよび設計は競争価格でそして良質の標準に従って作り出すことができます。VIIPLUSは国民および国際市場に役立ちます。VIIPLUSはこの市場の最前線に残るように意図します。

VIIPLUSは自動注油式軸受けの研究開発、生産および販売を専門にしました。主要で堅い割れ目のピロー・ブロック プロダクトは金属ポリマー合成軸受け、バイメタルの合成軸受けの、青銅色上塗を施してある軸受け、自動注油式の一金属軸受けおよび他の軸受けです。

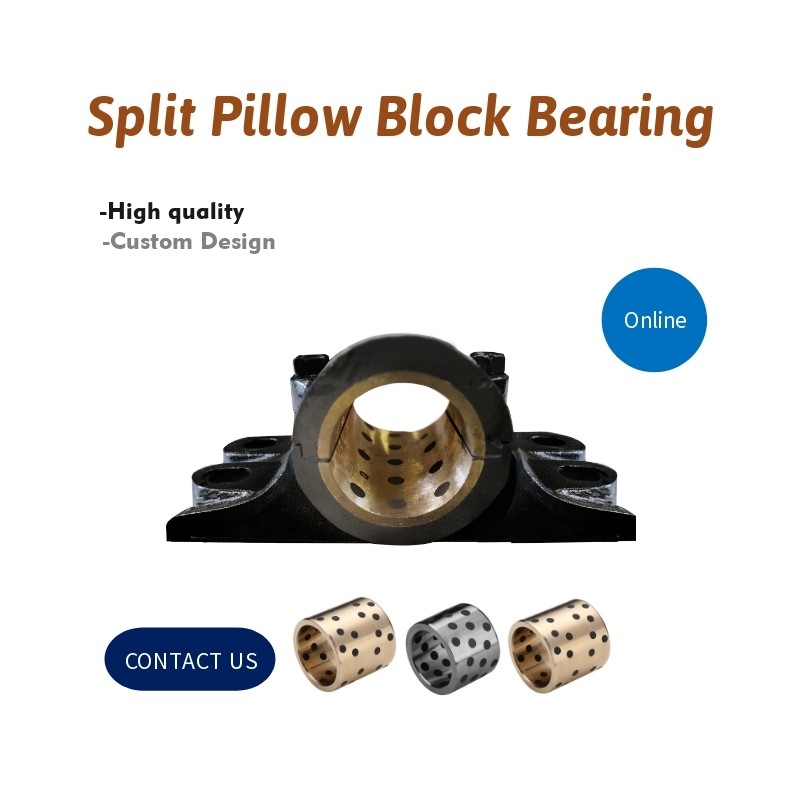

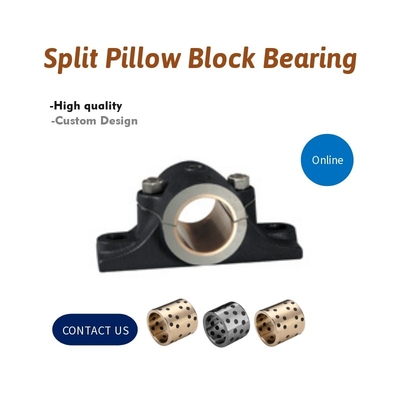

割れたピロー・ブロック軸受け



特徴

より容易な維持を促進するか、またはすり切れたか損なわれた軸受けまたはシャフトのための取り替えに耐える割れたピロー・ブロックの軸受ケーシングや軸受けは裂け、2部分に一緒にボルトで固定されます。



堅い割れ目のピロー・ブロックは側面のローディングと条件を整備しますまたは角圧力は玉軸受を要求します。これらの軸受けはグリースの溝の各側面の30 °内の負荷を収容することを可能にします。それらに規則的な二つ割り軸受のすべての特徴、また堅い様式があります。これらの軸受けは青銅色のコーティング材料とだけ利用できます。





材料

4ボルト基盤は2つか4つのボルト土台の位置の鋳鉄から成っています。



鋳鉄は主要なコンポーネントが鉄であるカーボンおよびケイ素の重要な微量の材料の系列に属します。鋳鉄は特性が安定した微細構造—および怯固かそれに続く熱処理の間に形作られる準安定段階までに定められる自然な複合材料です。鋳鉄の主要な微細構造の部品はカーボンによって取られる化学および形態学上の用紙およびカーボンや炭化物が分散する連続的な金属のマトリックスです。



引くこと



堅い割れ目のジャーナル・ベアリングのジブで締められた共同図表



基礎4ボルト- 2ボルト・キャップ





シャフト
サイズ
部品番号 重さ。 A B C D E F Dia.
ボルト
G H K L M
蛇口
青銅
1 15 ⁄16
2




60-33-0115
60-33-0200




10 1 3 ⁄4 8 1 ⁄4 3 1 ⁄2 7 ⁄8 6 1 ⁄2 1 ⁄2 1 3 ⁄4 3 7 ⁄16 4 7 ⁄16 4 3 ⁄4 1 ⁄4
2 3 ⁄16
2 1 ⁄4




60-33-0203
60-33-0204




13 1 7 ⁄8 8 1 ⁄2 3 1 ⁄2 1 6 3 ⁄4 1 ⁄2 1 3 ⁄4 3 3 ⁄4 4 7 ⁄8 4 1 ⁄2 3 ⁄4 1 ⁄4
2 7 ⁄16
2 1 ⁄2




60-33-0207
60-33-0208




18 2 1 ⁄8 10 1 ⁄4 4 1 1 ⁄8 8 5 ⁄8 2 4 3 ⁄16 5 5 ⁄16 5 1 1 ⁄4
2 11 ⁄16
2 3 ⁄4




60-33-0211
60-33-0212




21 2 1 ⁄4 10 1 ⁄2 4 1 ⁄4 1 1 ⁄4 8 1 ⁄4 5 ⁄8 2 1 ⁄4 4 1 ⁄2 5 7 ⁄8 5 1 ⁄2 1 1 ⁄4
2 15 ⁄16
3




60-33-0215
60-33-0300




26 2 1 ⁄2 11 4 1 ⁄2 1 3 ⁄8 8 3 ⁄4 5 ⁄8 2 1 ⁄2 4 7 ⁄8 6 3 ⁄4 6 1 3 ⁄8



基礎4ボルト- 4ボルト・キャップ



シャフト
サイズ
部品番号 重さ。 A B C D E F Dia.
ボルト
G H K L M
蛇口
青銅
3 7 ⁄16
3 1 ⁄2




60-33-0307
60-33-0308




43 3 1 ⁄4 13 5 1 3 ⁄8 10 1 ⁄2 3 ⁄4 2 3 ⁄4 6 1 ⁄4 8 1 ⁄8 7 1 1 ⁄4 1 ⁄2
3 15 ⁄16
4




60-33-0315
60-33-0400




62 3 1 ⁄2 14 3 ⁄4 5 1 ⁄2 1 1 ⁄2 12 3 ⁄4 3 6 13 ⁄16 9 3 ⁄8 8 1 3 ⁄8 1 ⁄2
4 7 ⁄16
4 1 ⁄2




60-33-0407
60-33-0408




86 4 1 ⁄8 16 1 ⁄2 6 1 ⁄4 1 3 ⁄4 13 1 ⁄2 7 ⁄8 3 1 ⁄2 7 7 ⁄8 10 3 ⁄8 9 1 1 ⁄2 1 ⁄2
4 15 ⁄16
5




60-33-0415
60-33-0500




116 4 1 ⁄2 18 7 1 7 ⁄8 15 7 ⁄8 4 8 9 ⁄16 11 1 ⁄4 10 1 5 ⁄8 1 ⁄2
5 7 ⁄16
5 1 ⁄2




60-33-0507
60-33-0508




166 5 19 1 ⁄4 7 3 ⁄4 2 15 3 ⁄4 1 4 1 ⁄2 9 3 ⁄8 12 1 ⁄4 11 1 3 ⁄4 1 ⁄2
5 15 ⁄16
6




60-33-0515
60-33-0600




198 5 1 ⁄2 20 1 ⁄2 8 1 ⁄2 2 1 ⁄8 16 1 ⁄2 1 1 ⁄8 5 10 1 ⁄4 13 3 ⁄4 12 1 7 ⁄8 1 ⁄2



企業および適用

重い産業操作:



·発電(石炭)


·/総計/セメント採鉱


·金属MillsPulp及びペーパー/製材所/林業/水処理


·食品加工


·貯蔵


·移動可能な橋/構造


·産業ファン/送風機





方法を保証するシャフト



·固定ねじ-固定ねじによって固定される軸受けは内部リングで取付けられる固定ねじによってシャフトに固定されますすなわち、軸受けはシャフトに内部リングをしっかり止める固定ねじを備えています。


·錠つば軸受けはシャフトに内部リングをしっかり止めるロックナットを備えています。


·軸受け固定方法に車軸を修理するための準備がありません。





ノートを使用して下さい



このプロシージャは固定および遠隔表示装置増設機構を使用して装置を、締めるシャフトの共通の調整ネジかつばのためですが一般指標はすべての軸受け取付けに適用します。





1. シャフトを点検し、きれいにして下さい


最初に、あなたのシャフトを点検して下さいきれい、まっすぐ円形、ぎざぎざの自由であり刻み目およびそれがそれ製造業者の指定に従って小型または特大、ではないことを。あらゆる錆の木をきれいにするのに良い紙やすりか光沢があるテープを使用して下さい。それから残骸を取除くのにオイルの軽いコートを使用して下さい。





2. シャフトに軸受けを置いて下さい


軸受けがたたかれる必要があったらシャフトに関係することを置いた場合内部リングの木または柔らかい鋼鉄管のハンマーそしてブロックを使用して下さい。ハウジングまたはシールの圧力に当りませんでしたり、または出さないで下さい。



3. 軽く据付にハウジングをねじで締めて下さい


軽く据付へハウジングをねじで締めることによって位置のシャフトを置いて下さい。重い洗濯機または重いスプリング ウオッシャーが付いているハウジングの土台ボルトのスロットを繋いで下さい。これはゆるむことを防ぐのを助けることができます。



4. 最終的な土台位置を確立して下さい


ボルトを修理する前に、軸受けを手で一直線に並べることによってまたはゴム製木槌によってあなたの最終的な土台位置を確立して下さい。



5. しっかり据付にハウジングをねじで締めて下さい


軸受けの適切な直線の後で、しっかり据付に両方の単位をしっかり止めて下さい。



6. シャフトが軸方向に動くことができることを確かめて下さい



適切な直線を確認するためにシャフトが軸受け穴を通って軸方向に動くことができることを確認して下さい。これが可能でなかったら、ハウジングをゆるめ、シャフトを一直線に並べて下さい。

7.Tightenつばの2個の締め金で止めるねじ

つばの2個の締め金で止めるねじをきつく締め、そしてシャフトを回し、そして製造業者によって推薦されるトルク価値に互い違いにきつく締めて下さい。トルク レンチが利用できなかったら、永久的なトルクがアレン・レンチによって確立されるまで調整ネジをきつく締めて下さい。


遠隔表示装置増設機構が使用されたら、固定軸受けを常に最初に締めて下さい。ハウジングの中心で軸方向に耐える拡張を動かして下さい。集中させる、互い違いに静止した単位のように遠隔表示装置増設機構の止めねじをきつく締めて下さい。
