エンジンの連接棒ブッシュの高い錫アルミニウム

起源の場所 ブッシュの製造業者
ブランド名 viiplus
証明 ISO9001
モデル番号 Steel+AISn20Cu
最小注文数量 MATE-TO-ORDERの習慣のブッシュ
価格 Bushing Sleeve Price Made in china
パッケージの詳細 輸出カートンの木製パレット木の箱
受渡し時間 3 - 15平日
支払条件 T/T先立って
供給の能力 投げるバイメタルのブッシュ、中国、製造業者、製造者、工場、ブッシュ、グラファイト軸受け、金属軸受け、フランジを付けたようになったバイメタルの明白な軸受けによってブッシュ、バイメタル ジャーナル青銅色軸

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
材料 鋼鉄AlSn20Cu タイプ バイメタルのブッシュ
サイズ JF-20 443946 表面処理 銅めっき/Tin plating
注油 オイルのグリース 特徴 維持
薮で囲む工場価格の忍耐 tiffany@viiplus.com 自動注油式の忍耐の薮で囲む製造業者 https://www.viiplus.com/
高いライト 鋼鉄は青銅色のブッシュ、バイメタルの薮を支持した バイメタルに忍耐に薮で囲むこと 鋼鉄裏付けおよび青銅色の上敷が付いているバイメタル軸受け•標準的なSAE 792に高い…バイメタルの明白な軸受けのために特に適した
ブッシュ軸受け製造業者の製造者の輸出業者 明白な軸受け。長く、手入れ不要サービスは、さまざまな設計のそして異なった材料からのブッシュを製造する。 tiffany@viiplus.comのブッシュ-形成し、購入しなさい- https://w
ハイライト

バイメタル エンジン連接棒ブッシュ

,

鋼鉄AlSn20Cuエンジン連接棒ブッシュ

メッセージ
製品の説明

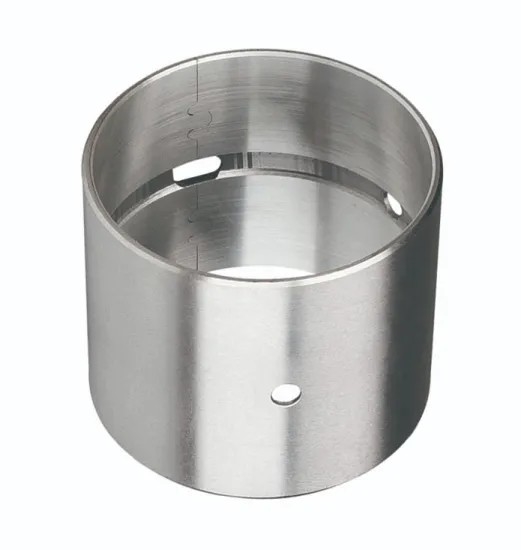

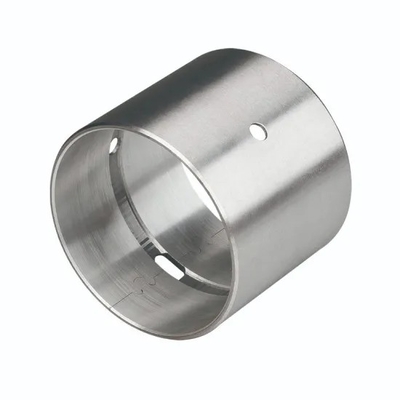

エンジンの連接棒ブッシュの高い錫アルミニウム



無鉛忍耐材料を開発し、新しい材料および技術の研究開発をスピードをあげることだった滑り軸受材料の開発傾向は指摘された。



内燃機関の連接棒の薮のブッシュ、バイメタルの錫のアルミ合金軸受け、JF-20高い錫のアルミニウム車軸薮軸受け



Leaf Spring Pin Connecting Rod Steel Bronze Bimetal Bushing for Automotive Engines

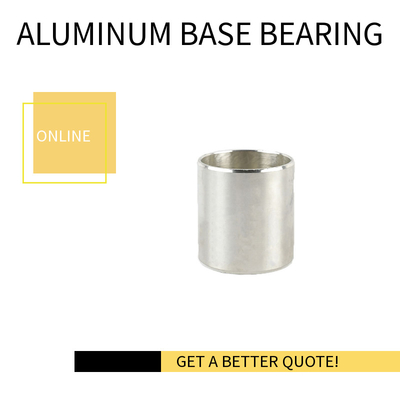

合金に耐えるJF-20 443946アルミニウム基盤



内部の直径
39 (mm)
外の直径
44 (mm)
の厚さ
46 (mm)



Engine Connecting Rod Bush High Tin Aluminum



製品紹介

アルミニウム ブッシュ、鋼鉄青銅色のバイメタルの薮に、合成の薮高力、load-bearing容量の組合せ、およびよい耐久性の利点がある。中速および低速高含まれていたセットに特に等適される。


高い錫アルミニウム軸受けは鋼鉄マトリックス、ローラーAISn20Cuの物質的なプロダクトの表面に基づいている。このプロダクトに二次疲労強さがおよび軸受け容量、よい耐食性、よいがあり特性、等を滑らせる。このプロダクトは中型のために使用され、貝機械つばの軸線、列車エンジン軸受け、空気に耐える内燃機関の小さい力はバビットメタルの新しいプロダクトを取り替えている。



技術的なデータ



最高の動的負荷 90P N/mmの² 最も高い温度(°C) グリースの潤滑 150°C
最高の線形速度 グリースの潤滑 -- 流動潤滑 250°C
高いPVの価値 -- 車軸の直径に一致させなさい 硬度HRC ≥270
摩擦(μ)の係数 --

荒さ

RA

0.16~0.63
最高の線形速度 流動潤滑 15 合金の層の硬度 30~40
高いPVの価値 8 熱伝導性の係数 47W/mk
摩擦(μ)の係数 0.04~0.12 線形拡張係数(軸) 18×10-6/K





機械で造り、非機械で造る内部の穴間の厚さの許容




正常な厚さ

シリーズBの許容(非機械感知可能な)

シリーズCの許容(非機械感知可能な)
1.0 -0.025 +0.25
+0.15
2.0 -0.030 +0.25
+0.15
2.5 -0.035 +0.25
+0.15
3.0 -0.040 +0.30
+0.15
3.5 -0.045 +0.30
+0.15
3.5 -0.050 +0.30
+0.15



適用分野


工学機械類:車輪シャフトの袖を、車軸袖を支えている、普及した施設の端引張りシャフトの袖引く;自動車産業:歯車ポンプの側面の部分のようなバランス シャフトのライニング、鋼鉄ピン・ブッシュ、ステアリング・ナックル主要なシャフトの袖ショウ、連接棒のブッシュ、弁の揺りてこの腕シャフトの袖、カム軸つば、差動ブッシュ、伝達シャフトの袖、内燃機関の紡錘のワット、推圧洗濯機およびプランジャー ポンプ側面の部分。

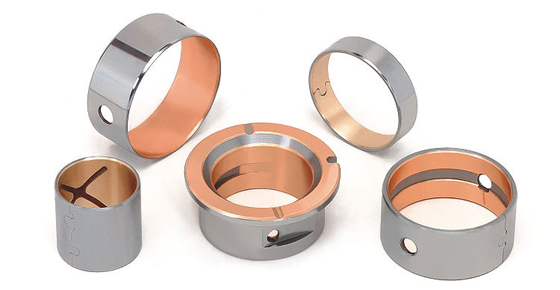

オイル穴は形作る



バイメタルのブッシュ



バックルは形作る



バイメタルのブッシュ







サイズ カスタマイズ可能
証明 ISO9001、TS16949
処理方法 冷た放出
実用温度 150℃ (グリースの潤滑)、250℃ (オイルの潤滑)
材料 Steel+AlSn20Cu
表面処理 銅めっき/Tin Plating
典型的な適用 高速、重負荷エンジンの主要なシャフトおよび空気圧縮機、冷却機械、等。



バイメタルのブッシュ標準的な次元の図表



ブッシュ わずかな次元 終了する次元
鋼鉄はアルミニウム バイメタルのブッシュを支持した 内部の直径を薮で囲むこと 内部の直径の収容 内部の直径H7の収容 車軸直径f7、e7 アセンブリの後の内部の直径H7の収容 外の直径を薮で囲むこと 長さを薮で囲むこと 厚さ(合金の厚さ0.3 mm)
鋼鉄はアルミニウム バイメタルのブッシュを支持した 10 12

12 +0.018

0

10 f7 -0.013

-0.028

10 +0.015

0

12 +0.068

+0.043

5. 10. 15





1.0 0

-0.015

鋼鉄はアルミニウム バイメタルのブッシュを支持した 12 14

14 +0.018

0

12 f7 -0.016

-0.034

12 +0.018

0

14 +0.068

+0.043

5. 15。20
鋼鉄はアルミニウム バイメタルのブッシュを支持した 15 17

17 +0.018

0

15 -0.016

-0.034

15 +0.018

0

17 +0.068

+0.043

10. 15。20
鋼鉄はアルミニウム バイメタルのブッシュを支持した 18 20

20 +0.021

0

18 -0.016

-0.034

18 +0.018

0

20 +0.086

+0.056

10. 20。30
鋼鉄はアルミニウム バイメタルのブッシュを支持した 20 23

23 +0.021

0

20 f7 -0.020

-0.041

20 +0.021

0

23 +0.086

+0.056

10. 20。30



1.5 0

-0.015

鋼鉄はアルミニウム バイメタルのブッシュを支持した 22 25

25 +0.021

0

22 -0.020

-0.041

22 +0.021

0

25 +0.086

+0.056

15. 25。40
鋼鉄はアルミニウム バイメタルのブッシュを支持した 25 28

28 +0.021

0

25 -0.020

-0.041

25 +0.021

0

28 +0.086

+0.056

15. 30。40
鋼鉄はアルミニウム バイメタルのブッシュを支持した 28 32

32 +0.025

0

28 -0.020

-0.041

28 +0.021

0

32 +0.115

+0.075

15. 30。50









2.0 0

-0.02

鋼鉄はアルミニウム バイメタルのブッシュを支持した 30 34

34 +0.025

0

30 -0.020

-0.041

30 +0.021

0

34 +0.115

+0.075

15. 30。50
鋼鉄はアルミニウム バイメタルのブッシュを支持した 32 36

36 +0.025

0

32 f7 -0.025

-0.050

32 +0.025

0

36 +0.115

+0.075

20. 40。50
鋼鉄はアルミニウム バイメタルのブッシュを支持した 35 39

39 +0.025

0

35 -0.025

-0.050

35 +0.025

0

39 +0.115

+0.075

20. 40。60
鋼鉄はアルミニウム バイメタルのブッシュを支持した 38 42

42 +0.025

0

38 -0.025

-0.050

38 +0.025

0

42 +0.115

+0.075

20. 40。60
鋼鉄はアルミニウム バイメタルのブッシュを支持した 40 44

44 +0.025

0

40 -0.025

-0.050

40 +0.025

0

44 +0.115

+0.075

20. 40。60
鋼鉄はアルミニウム バイメタルのブッシュを支持した 42 46

46 +0.025

0

42 -0.025

-0.050

42 +0.025

0

46 +0.115

+0.075

20. 40。60
鋼鉄はアルミニウム バイメタルのブッシュを支持した 45 50

50 +0.025

0

45 -0.025

-0.050

45 +0.025

0

50 +0.115

+0.075

30. 50。80









2.5 0

-0.025

鋼鉄はアルミニウム バイメタルのブッシュを支持した 48 53

53 +0.030

0

48 -0.025

-0.050

48 +0.025

0

53 +0.145

+0.095

30. 50。80
鋼鉄はアルミニウム バイメタルのブッシュを支持した 50 55

55 +0.030

0

50 -0.025

-0.050

50 +0.025

0

55 +0.145

+0.095

30. 50。80
鋼鉄はアルミニウム バイメタルのブッシュを支持した 52 57

57 +0.030

0

52 e7 -0.060

-0.090

52 +0.030

0

57 +0.145

+0.095

30. 60。80
鋼鉄はアルミニウム バイメタルのブッシュを支持した 55 60

60 +0.030

0

55 -0.060

-0.090

55 +0.030

0

60 +0.145

+0.095

30. 60。90
鋼鉄はアルミニウム バイメタルのブッシュを支持した 60 65

65 +0.030

0

60 -0.060

-0.090

60 +0.030

0

65 +0.145

+0.095

30. 60。90
鋼鉄はアルミニウム バイメタルのブッシュを支持した 65 70

70 +0.030

0

65 -0.060

-0.090

65 +0.030

0

70 +0.145

+0.095

30. 70。100
鋼鉄はアルミニウム バイメタルのブッシュを支持した 70 76

76 +0.030

0

70 -0.060

-0.090

70 +0.030

0

76 +0.160

+0.095

40. 70。100







3.0 0

-0.03

鋼鉄はアルミニウム バイメタルのブッシュを支持した 75 81

81 +0.035

0

75 -0.060

-0.090

75 +0.030

0

81 +0.165

+0.100

40. 80。100
鋼鉄はアルミニウム バイメタルのブッシュを支持した 80 86

86 +0.035

0

80 -0.060

-0.090

80 +0.030

0

86 +0.165

+0.100

40. 80。100
鋼鉄はアルミニウム バイメタルのブッシュを支持した 85 91

91 +0.035

0

85 e7 -0.072

-0.107

85 +0.035

0

91 +0.165

+0.100

40. 90。100
鋼鉄はアルミニウム バイメタルのブッシュを支持した 90 96

96 +0.035

0

90 -0.072

-0.107

90 +0.035

0

96 +0.165

+0.100

50. 100
鋼鉄はアルミニウム バイメタルのブッシュを支持した 100 106

106 +0.035

0

100 -0.072

-0.107

100 +0.035

0

106 +0.180

+0.115

50. 100
鋼鉄はアルミニウム バイメタルのブッシュを支持した 110 117

117 +0.035

0

110 -0.072

-0.107

110 +0.035

0

117 +0.180

+0.115

60. 100



3.5 0

-0.035

鋼鉄はアルミニウム バイメタルのブッシュを支持した 120 127

127 +0.040

0

120 -0.072

-0.107

120 +0.035

0

127 +0.185

+0.120

60. 100





これは私達が目録をのための保たないことオーダー メイド プロダクトである。オイル溝および潤滑チャネルのための付加的な建築工事は使用の実際の状態によって要求されるかもしれない。
