中国 青銅色のgleitlager メーカー

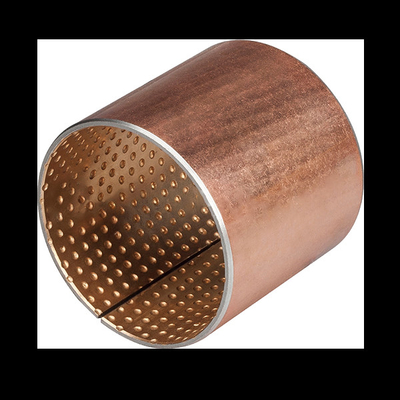

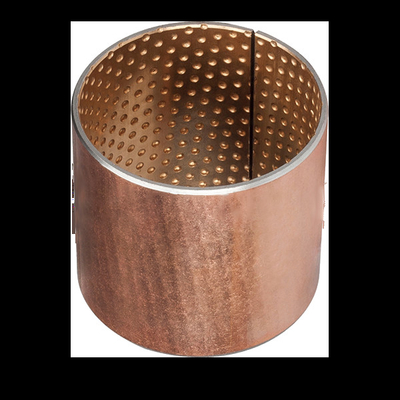

JF800バイメタル軸受けはエンジンのためのCuPb10Sn10かCuSn6Zn6Pb3を薮で囲みます

商品の詳細:
起源の場所: バイメタル軸受け製造業者
ブランド名: VIIPLUS
証明: ISO 9001
モデル番号: バイメタルのブッシュ
お支払配送条件:
最小注文数量: 交渉可能
価格: Negotiable
パッケージの詳細: 輸出カートンの木製パレット木の箱
受渡し時間: 7-25 の仕事日
支払条件: MoneyGram、ウェスタン・ユニオン、T/T
供給の能力: 7000000の部分/部分1週

詳細情報

物質的なバイメタルのブッシュ: バイメタル軸受け、鋼鉄は青銅色のブッシュを支持しました ブッシュのタイプ: エンジン軸受け、薮および推圧洗濯機の製造業
ブッシュの特徴: -囲まれた軸受けを薄くして下さい 銅: 鋼鉄によって支持される合金CuPb24Sn4のバイメタル
設計を薮で囲むこと: 溝か注油の穴、オイル タンク、 バイメタルのブッシュの塗布: 連接棒のブッシュ
めっき: 銅めっき/Tin-Plating Type: Cylindrical Bushings,Flange Bearings, Thrust Washer

製品の説明

バイメタル軸受けブッシュはのIDから400mmまで3mmずっと作り出すことができます。

バイメタル軸受けブッシュ、オイル穴の設計、バイメタルの円柱ブッシュ、フランジ軸受け、陶磁器からオーダー メイド推圧洗濯機。材料(CuPb10Sn10、SAE-797、JIS-LBC3青銅の合金)の

タイプのバイメタルのブッシュのためのオイルProckets

オイル穴の形態

ダイヤモンドの形態

、オイルのポケット滑らかにしないで下さい



オイル穴はバイメタルのブッシュが十分に油を差したら設計して必要です;特別な条件なしでバイメタル シリーズのためにまた適している次のオイル穴の設計は推薦されます。
(d)ブッシュO.D. Φ14>Dの≤ 22 Φ22>Dの≤ 40 Φ40>Dの≤ 50 Φ50>Dの≤ 100 Φ100>Dの≤ 180
オイルの穴径(mm) 3 4 5 6 7
バイメタル軸受けオイル穴の位置は割れ目のギャップ及びローディング区域から、そしてオイル取得を支持して保つべきです。

バイメタルの境界は軸受け、エンジン軸受け、薮および推圧洗濯機に製造業油を差しました。

ブッシュ-グラファイト ブッシュのバイメタルのブッシュに油を差している自己に油を差している自己--に油を差す自己の製造業者

バイメタルの材料特性

材料(CuPb10Sn10、SAE-797、JIS-LBC3青銅合金)のCuSn10Pb10 CC495Kの

化学成分の固まり/%
CU Sn Al Fe Mn NI Pb Si P Zn
78.0-82.0 9.0-11.0 0.01 0.25 0.2 2 8.0-11.0 0.01 0.1 2


私達は顧客の特別な条件およびデッサンに従って精密な終了する部品を作り出してもいいです。


焼結させたSAE797層+鋼鉄裏付け+銅めっき/Tin-Plating

JF800バイメタル軸受けは表面のマトリックス材料として低炭素の鋼板が付いている鋼鉄および銅合金プロダクトおよび焼結させたCuPb10Sn10またはCuSn6Zn6Pb3です。bimetlal tは最も強いものの大型車両のバランス橋ブッシュ、ガスケットの二重合金軸受け軸受け容量です;ブルドーザーの奴隷の車輪;完全にこのプロダクトで使用される自動車鋼鉄ブッシュ。それは広く利用された高負荷低速滑り軸受です。

バイメタルのブッシュ

バイメタル軸受け設計



私達はさまざまなタイプのオイル タンク、オイル穴、穴、等の銅合金の表面の処理の作動条件に従って適するために懸命に行くか、または機会行き続けることができませんバイメタル軸受けを設計してもいいです。よい結合強さおよび最適軸受け容量は二次焼結および二次放出によって得ることができます。







タイプのバイメタルのブッシュのためのオイル溝



バイメタルのブッシュのオイル タンク オイル穴



タイプのバイメタルのブッシュ(スリット及び締めつけ)バイメタル軸受けブッシュのためのバットJiontsは形態を締めます



バイメタルのブッシュのバックル



グラファイトのブッシュ軸受けの技術的なデータ



最高の動的負荷 140P N/mmの² MAX Temperature°C グリースの潤滑 150°C
最高の線形速度 グリースの潤滑 2.5Vm/s 流動潤滑 250°C
MAX PV 2.8N/mmの²。m/s 車軸の直径に一致させて下さい  HRC ≥ 53
μ 0.05~0.15 RA 0.16~0.63
最高の線形速度 流動潤滑 10 合金の層の硬度 80~120
MAX PV 10 熱伝導性の係数 47W/mk
μ 0.04~0.12 線形拡張係数(軸) 18×10-6/K

バイメタル軸受けのために機械で造り、非機械で造る内部の穴間の厚さの許容








Norminal Thiickness

シリーズBの許容(非機械感知可能な)

シリーズCの許容(非機械感知可能な)
1.0 -0.025 +0.25
+0.15
2.0 -0.030 +0.25
+0.15
2.5 -0.035 +0.25
+0.15
3.0 -0.040 +0.30
+0.15
3.5 -0.045 +0.30
+0.15
3.5 -0.050 +0.30
+0.15





バイメタル軸受けのパッキング方法           私達はあなたのためのバイメタルのブッシュ軸受け解決を解決してもいいです。

バイメタルのブッシュは合金のライニング材料が付いている鋼鉄ストリップから形作られます。合金によって並べられる表面は別の適用に従って機械で造られたオイル溝、穴、形作られた刻み目等のどちらである場合もあります。それは高い負荷、低速振動及び回転動きのために適しています。
