| ブランド名: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| モデル番号: | 固体ブッシュ、潤滑油が付いている青銅は埋め込まれた手入れ不要を差し込みます |
| MOQ: | 交渉可能 |
| 価格: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 支払条件: | 事前のTT |
| 供給能力: | プラググラフィットベアリング,中国,メーカー,サプライヤー,工場,卸売, メタルジャーナルベアリング, PTFEセルフ潤滑ベアリング,複合スプートベアリング,複合セルフ潤滑ブーシング,グラフィット合金 |

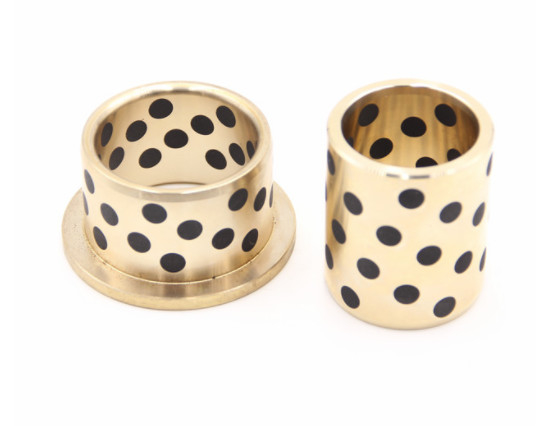

C86300 マンガネス・ブロンズ・フレンズ グラフィットプラグ付きオイルレス・ブッシュは,外部の潤滑を必要とせずに動作するように特別に設計された機械部品です.C86300 マンガネス ブロンズ 材料 は 優れた 耐久性 を 提供 し て い ます耐久性,耐磨性があり,ブッシングの内面内面に埋め込まれたグラフィットプラグは天然の潤滑剤として作用し,摩擦を軽減し,スムーズな動作を保証します.
これらのブッシングのフレンズ式設計により,アプリケーション内での安装と安全性が容易になります.グラフィット プラグ は,継続 的 な 潤滑 を 提供 し,保守 や 交換 の 必要 を 軽減 し て,ブッシング の 性能 を さらに 向上 さ せる.
潤滑が不可能または望ましくないアプリケーションでは,C86300 マンガネスブロンズフレンズ グラフィットプラグ付きオイルレス ブッシュは信頼性と効率的なソリューションを提供します.鉄鋼の生産などの産業で一般的に使用されています高負荷,高温,厳しい環境にさらされている. 機械の重さは,
C86300 マンガネス ブロンズ フレンズ オイルレス ブッシュをグラフィットプラグで選択する際には,その用途の特定の要件,運用条件また,選択したブッシングがあなたのニーズを満たし,あなたのシステム内で最適に動作することを確認するために,メーカーまたはサプライヤーと相談することが推奨されます.
材料:固体潤滑液を装着したブロンズ注: 組立ガイドライン / 寸法要求と許容量は,章Dの終わりに記載されています.注意: 灌木は,軸移動のみで使用できます!
プラグ・グラフィット・ベアリング難易度のある場所での継続的な潤滑を必要とするアプリケーションに主に使用されます.グラフィット機械的に強制される
軸が回転し始めると,潤滑剤のフィルムが軸に転送されます.これらのベアリングは,長期間に渡って メンテナンスなし
● 高負荷,低速での動作では,比類のない性能があります.また,潤滑なしでうまく動作します.
● 油膜 が 形成 する 困難 が ある 場所 で 優れた 耐磨性 を 持っ て い ます.
● 耐腐食 耐化学 性能
● メンテナンス を 免れ,運用 費用 を 節約 する.
現在,NC加工が実現され,加工精度と生産技術が安定して改善されています
NAAMS セルフ潤滑ガイドブッシュ,製品の精度が信頼性があり,寸法が安定しています.模具の製造コストを削減する!
1模具製造産業に適しており,広く使用されています.
2.高品質の銅とグラフィットガイド・リーフの耐久性を大きく向上させ 美しい金属の輝きを持つように選択されています
3精細調整後,その強さ,滑らかさ,およびポジショニング性能は最高です
4.高度な寸法精度 安定した品質 完全な仕様
自動潤滑プラスチック平面ベアリングについて詳しくはwww.bronzegleitlager.com について極端な工業環境で,非常に低温で最大限の使用寿命のために設計されています.低コスト.
C-86200/C-86300自潤滑袖ベアリング 機械加工 離心型C86300 マンガン・ブロンズ 鋳型ブロンズベアリング固体グラフィット潤滑液
早く
良くなった
より安全
設計されたより 長く より 信頼 できる 寿命
材料のグレード:C-86200 または C-86300
条件は...
寸法検査報告
材料の機械的特性 (硬さや密度を含む) の試験証明書
ブロンズは重荷下での高速運転しかし,必要とする高い軸硬さと非磨削作業条件この合金には優れた機械的特性と良好な耐腐蝕性 この合金には銅が混ざっていますこの組み合わせは,張力強さを高めます.
| 化学的要件 | ||||||||||||
| 銅 合金 UNS番号 |
組成,%最大,表示されている場合を除く | |||||||||||
| ニッケル | ||||||||||||
| 銅 | スチール | 鉛 | 亜鉛 | 鉄 | 含め | アルミニウム | マンガン | アントモニウム | 硫黄 | リンゴ | シリコン | |
| コバルト | ||||||||||||
| C86300 | 600.066 だった0 | 0.20 | 0.20 | 22.0 ¥280 | 2.0 ¥40 | 1.0A について | 50.07. オーケー5 | 2.555 だった0 | ... ほら | ... ほら | ... ほら | ... ほら |
| C90500 について | 860.0 ¥890 | 9.0110 | 0.30 | 1.0 〇 30 | 0.20 | 1.0A について | 0.005 | ... ほら | 0.20 | 0.05 | 0.05B について | 0.005 |
| C91100 | 820.085だ0 | 15.0170 | 0.25 | 0.25 | 0.25 | 0.50A について | 0.005 | ... ほら | 0.20 | 0.05 | 1.0B について | 0.005 |
| C91300 | 79.0 ¥820 | 18.0200 | 0.25 | 0.25 | 0.25 | 0.50A について | 0.005 | ... ほら | 0.20 | 0.05 | 1.0B について | 0.005 |
| C93700 | 78.0 ¥820 | 9.0110 | 8.0110 | 0.8 | 0.7C について | 0.50A について | 0.005 | ... ほら | 0.50 | 0.08 | 0.10B について | 0.005 |
| A について 銅の最小値を決定する際には,銅とニッケルで計算することができる. | ||||||||||||
| B について 連続鋳造では,最大1.5%のリンが含まれる. | ||||||||||||
| C について 鉄は,鉄の裏付けで使用する場合,最大0.35%である. | ||||||||||||
線形ゲート,垂直ゲート,ストップログ,ペンストック製鋼のライン,機械式ハイスター,水力ハイスター,機器,ガントリークレーン,ヘッドクレーン,貯水池管理サービス... ほら
倉庫
洪水対策
水力発電
灌?? 業
銅合金鋳造
タイプ:鉛のない銅
|
化学成分 質量/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
クー |
Sn |
アール |
フェ |
ミニ |
ニ |
Pb |
そうだ |
P |
Zn |
|
60から66 |
0.2 |
5.0-7 だった5 |
2.0-4 だった0 |
2.5-5 わかった0 |
1 |
0.2 |
_ |
_ |
_ |
|
メカニカルプロパティ |
|||
|---|---|---|---|
|
拉伸強度 Mpa (分) |
収力強度 MPa (分) |
伸縮率 % |
ブリーネル硬さ (HB) |
|
758 |
427 |
14 |
225 |
1化学組成において,単一の値は最大値を表します.
2硬度値の機械性能は,参照のみです.
|
C86300 |
寸法 は インチ で ある |
|
マンガネス ブロンズ グラフィット プラグ |
(ID x OD x L) |
|
グラフィット 茂み |
1/2 × 3/4 × 1/2 |
|
グラフィット 茂み |
1/2 x 3/4 x 3/4 について |
|
グラフィット 茂み |
1/2 × 3/4 × 1/2 |
|
グラフィット 茂み |
5/8 × 7/8 × 5/8 |
|
グラフィット 茂み |
5/8 × 7/8 × 3/4 |
|
グラフィット 茂み |
5/8 × 7/8 × 1 |
|
グラフィット 茂み |
5/8 × 7/8 × 1-1/4 |
|
グラフィット 茂み |
5/8 × 7/8 × 1-1/2 |
|
グラフィット 茂み |
3/4 × 1-1/8 × 5/8 |
|
グラフィット 茂み |
3/4 × 1-1/8 × 3/4 |
|
グラフィット 茂み |
3/4 × 1-1/8 × 1 |
|
グラフィット 茂み |
3/4 × 1-1/8 × 1-1/4 |
|
グラフィット 茂み |
3/4 × 1-1/8 × 1-1/2 |
|
グラフィット 茂み |
7/8 × 1-1/4 × 3/4 |
|
グラフィット 茂み |
7/8 × 1-1/4 × 1 |
|
グラフィット 茂み |
7/8 × 1-1/4 × 1-1/8 |
|
グラフィット 茂み |
7/8 × 1-1/4 × 1-1/4 |
|
グラフィット 茂み |
7/8 × 1-1/4 × 1-1/2 |
|
グラフィット 茂み |
1 × 1-3/8 × 3/8 |
|
グラフィット 茂み |
1 x 1-3/8 x 1/2 |
|
グラフィット 茂み |
1 × 1-3/8 × 5/8 |
|
グラフィット 茂み |
1 x 1-3/8 x 3/4 |
|
グラフィット 茂み |
1 × 1-3/8 × 1 |
|
グラフィット 茂み |
1 x 1-3/8 x 1-1/4 |
|
グラフィット 茂み |
1 x 1-3/8 x 1-1/2 |
|
グラフィット 茂み |
1 × 1-3/8 × 1-3/4 |
|
グラフィット 茂み |
1 × 1-3/8 × 2 |
|
グラフィット 茂み |
1 x 1-1/2 x 3/4 |
|
グラフィット 茂み |
1 × 1-1/2 × 1 |
|
グラフィット 茂み |
1 x 1-1/2 x 1-1/2 |
|
グラフィット 茂み |
1 x 1-1/2 x 2 |
|
グラフィット 茂み |
1/8 × 1/2 × 1 |
|
グラフィット 茂み |
1 - 4 × 1 - 5 - 8 × 1 |
|
グラフィット 茂み |
1/4 × 1-5/8 × 1-1/4 |
|
グラフィット 茂み |
1/4 × 1-5/8 × 1-1/2 |
|
グラフィット 茂み |
1/4 × 1-5/8 × 1-3/4 |
|
グラフィット 茂み |
1 - 4 × 1 - 5 - 8 × 2 |
|
グラフィット 茂み |
1 1/2 x 2 x 1-1/4 |
|
グラフィット 茂み |
1/2 × 2 × 1/2 |
|
グラフィット 茂み |
1/2 × 2 × 1-3/4 |
|
グラフィット 茂み |
1/2 × 2 × 2 |
|
グラフィット 茂み |
1〜3/4×2〜1/4×1〜1/4 |
|
グラフィット 茂み |
1〜3/4×2〜1/4×1〜1/2 |
|
グラフィット 茂み |
1〜3/4×2〜1/4×1〜3/4 |
|
グラフィット 茂み |
3/4 × 2-1/4 × 2 |
|
グラフィット 茂み |
1 - 3/4 × 2 - 1 / 4 × 2 - 1/2 |
|
グラフィット 茂み |
3/4 × 2-1/4 × 4 |
|
グラフィット 茂み |
2 x 2-1/2 x 1-1/4 |
|
グラフィット 茂み |
2 × 2/2 × 1/2 |
|
グラフィット 茂み |
2 × 2/2 × 2 |
|
グラフィット 茂み |
2 × 2/2 × 2/2 |
|
グラフィット 茂み |
2 × 2 / 2 / 2 × 3 |
|
グラフィット 茂み |
2/2 × 3 × 3 |
|
グラフィット 茂み |
3 x 3-1/2 x 4 |
|
グラフィット 茂み |
3 x 3-5/8 x 3 |
|
グラフィット 茂み |
3-1/2 × 4-1/8 × 2 |
|
グラフィット 茂み |
3-1/2 × 4-1/8 × 3 |
|
グラフィット 茂み |
3-1/2 × 4-1/8 × 4 |
|
グラフィット 茂み |
4 × 4-3/4 × 2 |
|
グラフィット 茂み |
4 × 4-3/4 × 3 |
|
グラフィット 茂み |
4 x 4-3/4 x 4 |
|
グラフィット 茂み |
5 × 6 × 3 |
|
グラフィット 茂み |
5 × 6 × 4 |

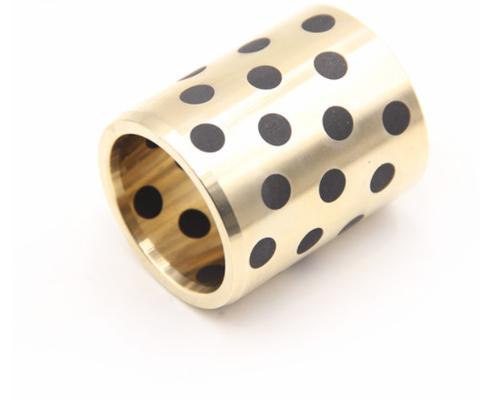

グラフィット製の自己潤滑の袖ベアリング塗装前には潤滑剤に浸透させなければなりません.グラフィットは潤滑剤を吸収し,軸の動きによって加熱されると軸に転送されます.このアクションは,潤滑に必要なオイルを供給しますが,ベアリング端に漏れを引き起こすのに十分な量ではありません動きが止まったとき,油はグラフィットに再吸収されます.
プラググラフィティングは,ベアリング壁を通り抜けて ロープで並べられた穴を掘り出し,これらの穴にグラフィットを押し込み,硬く焼くことで達成されます.穴の大きさと数,並びの数は,軸承の長さと直径

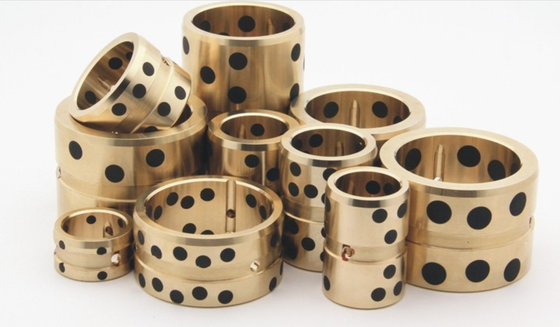

グラフィット プラグ ブロンズ ブッシングすべては自己潤滑でメンテナンスなしこれらのブッシングは連続鋳銅で加工され,固体潤滑剤プラグで塞がっています.自動潤滑の袖ベアリングとそのペアリング表面は,常に潤滑剤のフィルムで分離されるべきです.VIIPLUSの多くのコンポーネントは,グラフィットを使用しています.これについて知っておくべきことがあります.グラフィットは,非常に珍しい形,二次元結晶の普通の炭素です.原子の厚さのシートのように考えてくださいグラフィット鉛筆の鉛筆は油っぽい感じがします なぜならこの1原子厚いシートは滑りやすいからです
| グレード | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| 材料 | CuZn25AI5Mn4Fe3 | C0Sn5B5Zn5 | CuAI10Ni5Fe5 | クSn12 | CuZn25AI5Mn4Fe3 |
| 密度 | 8 | 8.9 | 7.8 | 8.9 | 8 |
| 硬さ | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| 張力強度 | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| 収力強度 | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| 伸縮 | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| 線形膨張係数 o | 1.9×10−5°C | 1.8×10−5/°C | 1.6×10−5/°C | 1.8×10−5/°C | 1.9×10−5°C |
| マックス・テンプ | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| マックス.ダイナミックロード | 100 | 60 | 50 | 70 | 120 |
| マックス.スピード (乾燥) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s (潤滑量) | 200 | 60 | 60 | 80 | 200 |
| 圧縮変形 | < 0.01 mm | < 0.05mm | < 0.04mm | < 0.05mm |
< 0.005mm |
建設機器のための自己潤滑のスリーブベアリング,パワーショベルのためのブームリンクブッシング,インジェクションモールドマシンのためのトーグルリンク&ガイドブッシング,鉄鋼工場機器,炉のドラグート,乾燥装置ロースター,プレスダイ,組立ライン,水力発電構造,ウィンチ,上げ装置,タイヤ,紙工場機械,および他の多くの産業用アプリケーション.
C86300 典型的な用途には,遅速重荷荷合体,歯車,キャム,水力シリンダー部品が含まれます.連続鋳造のマンガン銅は,高強度で熱処理できない銅合金優れた耐磨性能と高い耐久性が重荷や低速でうまく組み合わせられるアプリケーションに使用するために設計されたもの.
|
C86300 マンガネスブロンズグラフィットブーシング |
|
|
エレメント |
含有量 (%) |
|
銅 |
60.0-68 だった0 |
|
鉛,Pb |
≤0.2 |
|
シナ,Sn |
≤0.2 |
|
亜鉛, Zn |
22~28 |
|
鉄,フェ |
2.0-4 だった0 |
|
アルミニウム |
5.0-7 だった50 |
|
マンガン |
2.5-5 わかった0 |
|
|
|
|
C86200 マンガネスブロンズグラフィットブーシング |
|
|
エレメント |
含有量 (%) |
|
銅 |
60.0-68 だった0 |
|
鉛,Pb |
≤0.2 |
|
シナ,Sn |
≤0.2 |
|
亜鉛, Zn |
22~28 |
|
鉄,フェ |
2.0-4 だった0 |
|
アルミニウム |
3.0-4 だった90 |
|
マンガン |
2.5-5 わかった0 |
低~中速で重荷を支える必要がある場合,石墨プラグされた鋳型ブロンズブッシングを使用することができます.
プラググラフィット鋳型ブロンズブーシングは,耐えることができる高温で570°Fまで
自動潤滑型スリーブベアリングの機能により,油付けが困難な場所ではベアリングを使用できます.油脂/油を使用できない場合.低速で高い負荷下でも優れた潤滑が達成されます.
固体潤滑剤が特別に組み込まれている自己潤滑の袖ベアリングは摩擦を軽減します.摩擦係数:0.04〜0.2
| b洗い | 長さ | |||||||||||||
| サイズ (mm) | ||||||||||||||
| ID | 過剰摂取 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| ¢d | ¢D | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | JDB | |||
| 8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0.013 | 0.007 | 101415 | |||||||||||
| 10 | 0.028 | 14 | 0.018 | |||||||||||
| 0.013 | 0.007 | |||||||||||||
| 12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0.016 | 0.007 | |||||||||||||
| 13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0.016 | 0.006 | |||||||||||||
| 14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0.016 | 0.006 | |||||||||||||
| 15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0.016 | 0.006 | |||||||||||||
| 16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0.016 | 0.006 | |||||||||||||
| 17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
| 0.016 | 0.006 | |||||||||||||
| 18 | 18 | 0.034 | 24 | 0.021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0.02 | 0.006 | |||||||||||||
| 19 | 19 | 0.041 | 26 | 0.021 | 192615 | 192620 | ||||||||
| 0.02 | 0.006 | |||||||||||||
| 20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0.02 | 0.006 | |||||||||||||
| 20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 25 | 0.041 | 33 | 0.025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0.02 | 0.009 | ||||||||||||
| 25 | 0.041 | 35 | 0.025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0.02 |
0.009 |
||||||||||||
|
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0.02 |
0.009 |
|||||||||||||
|
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0.02 |
0.009 |
||||||||||||
|
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0.02 |
0.009 |
||||||||||||
|
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0.025 |
0.009 |
|||||||||||||
|
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0.025 |
0.009 |
|||||||||||||
|
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0.025 |
0.009 |
||||||||||||
|
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0.025 |
0.009 |
||||||||||||
|
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
|
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0.025 |
0.009 |
|||||||||||||
|
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0.025 |
0.011 |
|||||||||||||
|
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0.03 |
0.011 |
|||||||||||||
|
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0.03 |
0.011 |
||||||||||||
|
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0.03 |
0.011 |
||||||||||||
|
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
|
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0.03 |
0.011 |
|||||||||||||
|
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0.03 |
0.013 |
|||||||||||||
|
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
|
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
長さ |
|
|
id |
o |
|
|
||||||||
|
|
|
密封器 |
|
|||||||||||
|
|
|
¢d |
¢D |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
JDB |
|
|
(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
-1003 |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403年 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
-1503年 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603年 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803年 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
-2005年 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
-2005年 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
-2005年 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 オーケストラ |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 オーケストラ |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-3005 年 |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-3005 年 |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 について |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 について |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 について |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 について |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 について |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 について |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 について |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-6008 年 |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-6008 年 |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 -6508 -6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-2010年* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-2010年 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
