グラファイトが埋め込まれた真鍮500 SWP耐摩耗ブロンズプレートとは、耐摩耗性を向上させるためにブロンズマトリックス内にグラファイトが埋め込まれた真鍮合金プレートの一種を指します。真鍮500 SWPは、優れた機械的特性と耐食性を備えた特定の真鍮合金組成であり、高い耐摩耗性と耐久性が求められる用途に適しています。
ブロンズプレートにグラファイトを含めることで、潤滑性が向上し、摩擦が低減されるなど、いくつかの利点が得られ、その結果、材料の耐摩耗性が向上します。これにより、部品が繰り返し摺動または回転運動を受け、長い耐用年数が求められる用途に適しています。
グラファイトが埋め込まれた真鍮500 SWP耐摩耗ブロンズプレートは、鉱業、建設、重機など、過酷な環境にさらされ、その完全性と機能を維持するために堅牢な材料を必要とする機器部品に使用できます。真鍮の耐食性とグラファイトの耐摩耗性の組み合わせにより、このような用途に非常に耐久性と信頼性の高い材料が得られます。
ガイドプレート、自己潤滑性、価格と納期はお問い合わせください。

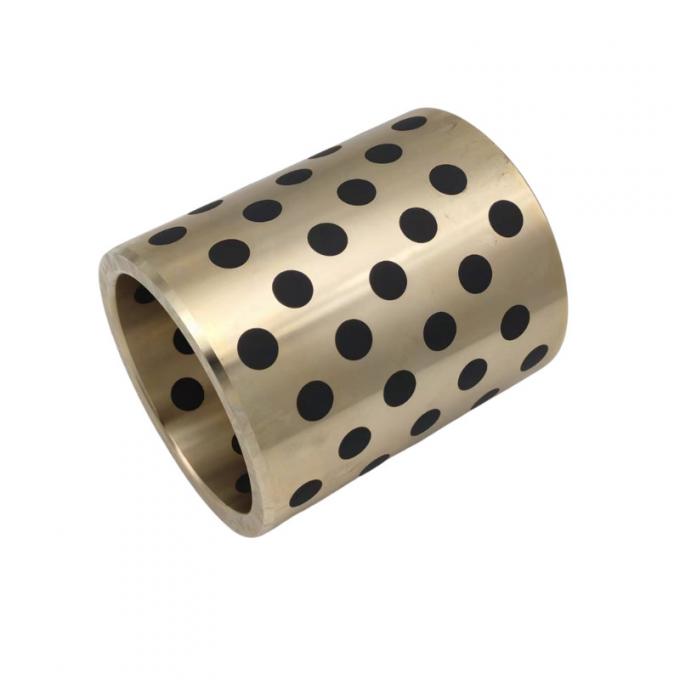

ブロンズブッシングスライドベアリングは、当社標準製品の一種です。このタイプの自己潤滑性ベアリングは、オイルレスベアリング、真鍮ベアリング、銅ブッシング、ソリッドスライドベアリングブッシング、ブロンズブッシングブロンズベアリング、グラファイトプラグ付きブロンズブッシングベアリングブッシング、ガイドブッシュ、グラファイト充填ベアリングブッシングとも呼ばれます。

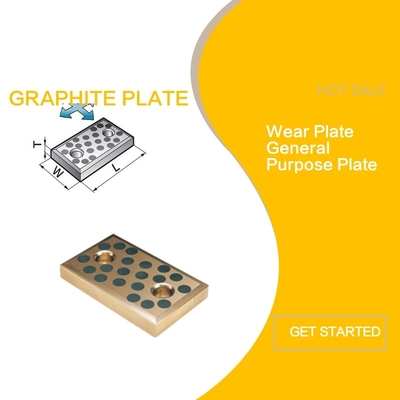

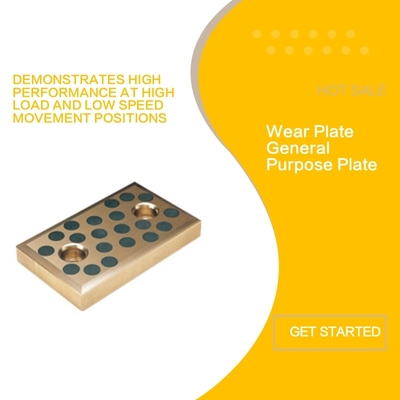

グラファイトが埋め込まれた真鍮500 SWP耐摩耗ブロンズプレート
| NO. | DIN | 材料番号 | 指定 | ASTM規格 | 比例 | 密度（g/cm³） | 0.2%ひずみ（MPa） | 引張強さ（MPa） | ひずみ（%） | E-モジュール（MPa） | 硬度（HB） | 用途 |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 自動車、航空宇宙、海洋工学において、優れた強度と耐食性を必要とする部品に広く利用されています。汎用性と性能で国際的に認められています。 |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | まだ標準化されていません | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | ベアリング、ブッシング、および特に海洋および産業用途で高い負荷容量と耐摩耗性を必要とする部品の製造に一般的に使用されます。 |
| 2.1061.03 | CuSn12Pb | まだ標準化されていません | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | ベアリングや、高い強度と耐久性を必要とする部品の製造に、海洋、航空宇宙、重機で使用されています。極端な負荷と高い腐食環境で知られています。 |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 高負荷ベアリング、油圧部品、海洋ハードウェアに使用されます。高負荷と腐食攻撃に対する耐性のために設計されています。 |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | まだ標準化されていません | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | ベアリング、ギア、および高い耐摩耗性を必要とする部品の製造に一般的に使用されます。特に海水環境において、優れた被削性と耐食性で知られています。記載されているコンテンツのすべての権利は、https://www.viiplus.com/によって予約されています。 |
| 2.1052.03 | CuSn12 | まだ標準化されていません | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | まだ標準化されていません | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 注：納品形態コード：.01 = 砂型鋳造、.02 = 重力鋳造、.03 = 遠心鋳造、.04 = 連続鋳造。 | ||||||||||||
| 標準番号 | W | L | a | b | スケッチ |
| SWP耐摩耗プレート-18*50 | 18 | 50 | - | 20 | A |
| SWP耐摩耗プレート-18*75 | 75 | 45 | |||
| SWP耐摩耗プレート-18*100 | 100 | 70 | |||
| SWP耐摩耗プレート-18*150 | 150 | 60 | B | ||
| SWP耐摩耗プレート-28*50 | 28 | 50 | - | 20 | A |
| SWP耐摩耗プレート-28*75 | 75 | 45 | |||
| SWP耐摩耗プレート-28*100 | 100 | 70 | |||
| SWP耐摩耗プレート-28*150 | 150 | 60 | B | ||
| SWP耐摩耗プレート-38*50 | 38 | 50 | - | 20 | A |
| SWP耐摩耗プレート-38*75 | 75 | 45 | |||
| SWP耐摩耗プレート-38*100 | 100 | 70 | |||
| SWP耐摩耗プレート-38*150 | 150 | 60 | B | ||
| SWP耐摩耗プレート-48*75 | 48 | 75 | - | 45 | A |
| SWP耐摩耗プレート-48*100 | 100 | 70 | |||
| SWP耐摩耗プレート-48*125 | 125 | 95 | |||
| SWP耐摩耗プレート-48*150 | 150 | 60 | B | ||
| SWP耐摩耗プレート-75*75 | 75 | 75 | 45 | 45 | C |
| SWP耐摩耗プレート-75*100 | 100 | 70 | |||
| SWP耐摩耗プレート-75*125 | 125 | 95 | |||
| SWP耐摩耗プレート-75*150 | 150 | 60 | D | ||
| SWP耐摩耗プレート-100*100 | 100 | 100 | 70 | 70 | C |
| SWP耐摩耗プレート-100*125 | 125 | 95 | |||
| SWP耐摩耗プレート-100*150 | 150 | 60 | D |
| 摺動速度v： | 30 m/min |
| ベース材料： | 特殊真鍮（SO#50SP2） |
| 自己潤滑性： | はい |
| 潤滑剤： | グラファイト |
| 表面圧力P： | 100 N/mm² |
| P*v値： | 200 N/mm² x m/min |
| 動作温度： | -50℃ / +200℃（最大300℃） |
| 摩擦係数： | 0,07 |
高張力真鍮ベース/固体潤滑剤埋め込みオイルフリースライドプレートSWPワッシャーオイルレス耐摩耗プレートグラファイトプレート|スライドプレート-NAAMS標準サプライヤー
耐摩耗プレート汎用プレート#500SP（SWPシリーズ）VIIPLUS製中国製（SWP-100200）|同様のMISUMIプレートカタログBRONZE SLIDING PLATE PLUGGED GRAPHITE.pdfオンラインショップ-選択、構成、注文。

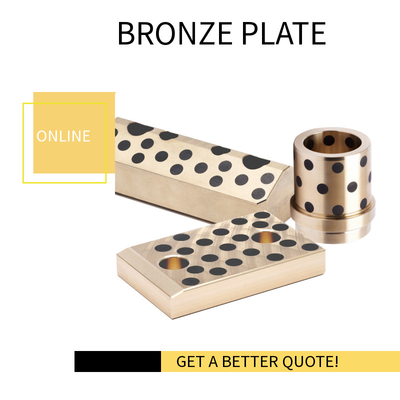

ブロンズ耐摩耗プレート
ブロンズブッシング#500 SWPオイルレス耐摩耗プレート（グラファイトプラグ付き）材料ブロンズCuZn25Al5Mn4Fe3 + グラファイトプラグ。 特徴。ブロンズブッシング500シリーズベアリングは、高品質の銅合金ベースの金属 と、設計された固体潤滑剤プラグを組み込んでいます。
ブロンズブッシング#500 SWPオイルレス耐摩耗プレート（グラファイトプラグ付き）
説明：ブロンズブッシング高張力真鍮（グラファイトプラグ付き）。
機能と厚さ：摩耗/摺動摩耗
材料：金属、ブロンズCuZn25Al5Mn4Fe3 + グラファイトプラグ
ブロンズブッシング500シリーズベアリングは、高品質の銅合金ベースの金属と、設計された固体潤滑剤プラグを組み込んでいます。これらのベアリングは、今日の機器が要求するさまざまな用途の要件に対応するように設計されています。戦略的なプラグ位置とプラグコンパウンドを利用した正確な公差により、性能の提供と潤滑不要のサービスが保証されます。このベアリングスタイルは、標準インチ、メートル、および注文サイズで利用できます。500シリーズベアリングは、極端な温度限界と高い負荷容量性能を提供します。ジャーナルスタイルのベアリングとフラット耐摩耗プレートで利用できます。
一部の部品の仕様と寸法は完全に網羅されていない場合があります。正確な詳細については、メーカーのカタログを参照してください。
1) ヘビーデューティトラクターおよび農機具
2) 鉱山設備
3) 林業設備
4) 混合タンクブレードシャフトサポート
5) 鋳造所、炉、製鋼設備
6) HVACアプリケーション
7) ヘビーデューティキャスターおよびホイールサポートベアリング
8) キルンカートベニヤ乾燥機アプリケーション、およびその他のアプリケーション...
|
グレード |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
材料 |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
密度 |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
硬度 |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
引張強さ |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
降伏強度 |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
伸び |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
線膨張係数 |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
最高温度 |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
最大動的負荷 |
100 |
60 |
50 |
70 |
120 |
|
最高速度（乾燥） |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s（潤滑） |
200 |
60 |
60 |
80 |
200 |
|
圧縮変形 |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
| 部品番号 | 幅 | 長さ | 厚さ | 取り付け穴ピッチ | 穴数 | 面取り形状 | ||||||||
| W | 公差 | L | 公差 | T | 公差 | W1 | 公差 | W2 | 1 |
公差 | 2 |
|||
| SWP-4875 | 48 | -0.1 -0.3 |
75 | -0.1 -0.3 |
20 | ±0.025 | - | ±0.2 | - | 45 | ±0.2 | 15 | 2 | B |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
A |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
