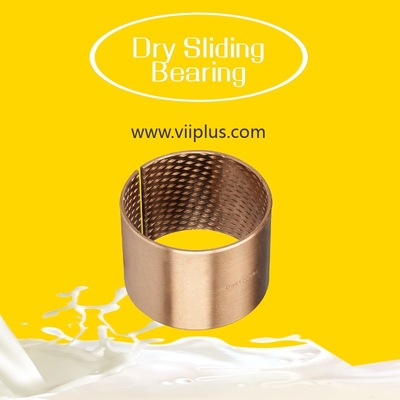

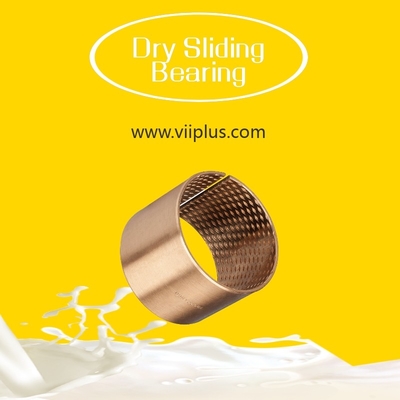

これらの鋼製ドライスライドベアリングブッシュは、耐摩耗性と潤滑性を高めるために銅またはスズでメッキされています。 CuPb10Sn10材料は、10％の鉛と10％のスズを含む銅ベースの合金を表し、優れた摺動特性と耐久性を提供し、ドライスライド用途に適しています。メッキは、摩擦と摩耗を減らし、耐用年数を延ばすことにより、ベアリングの性能をさらに向上させます。
トラックローラー、建設機械、クレーン建設、農業機械（衝撃荷重）
|
Pb（％） |
Fe（％） |
Ni（％） |
Zn（％） |
Cu（％） |
|---|---|---|---|---|
|
8.0-11.0 |
≦0.25 |
≦1.5 |
≦2.0 |
78.0-87.0 |
Sn：9.0-11.0
Sb：≦0.5
不純物
|
バイメタルブッシング材料標準コードのリファレンス |
||||
|
材料 |
合金組成 |
合金硬度 |
国際規格 |
|
|
BI-METAL BUSHINGS |
CuPb10Sn10 |
80〜120HB |
JIS-LBC3。 JIS-LBC3。 SAE-797。 DIN CuPb10Sn。 UNS C93700。 CLEVITE F100。 |
|
|
CC495KDAIDO L10。 D. A. B. D57。 Federal Mogul HF2。 Low Friction Bushing SY。 GLYCO66。 ACL F100 |
||||
|
CuPb24Sn4 |
45〜70HB |
JIS-LBC6。 JIS-LBC6。 SAE-799。 GLYCO 68。 DAIDO L23。 Clacie rsx。 ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10; BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6（2.1020）; JIS H3110 |
||
|
AlSn20Cu |
30〜40HB |
JIS-AJL。 SAE-783。 GLYCO74。 Low Friction Bushing AS15。 ACL820 |
||
|
製品タイプ：
|
ドライスライドベアリング
|
|
アプリケーション：
|
巻き上げ、鉱山機械、
林業機械、農業機械など |
|
材料：
|
CuSn8P
|
|
密度：
|
8.8g / cm3
|
|
最大動的負荷：
|
100N / mm²
|
|
最大線形速度（グリース）：
|
2m / s
|
|
最大PV値グリース：
|
2.8N / mm²·m / s
|
|
耐圧強度
|
> 460N / mm²
|
|
降伏強度N / mm2
|
> 280N / mm2
|
|
硬度：
|
90-150
|
|
相手軸
|
硬度≥50、粗さ0.4-1.0
|
|
使用温度
|
-40〜+ 150℃
|
|
摩擦係数
|
0.06〜0.15
|
|
線膨張係数
|
18.5＆times; 10-6 / K
|
|
熱伝導率
|
58W / m＆middot; K
|
|
標準製品カタログに加えて、非標準製品を提供するか、お客様の要件に応じて注文します。 |
|
| ベース材料 | 硬度 | 温度 範囲 |
弾力性 | 摺動速度 制限 |
|---|---|---|---|---|
| CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100＆deg; C + 200＆deg; C | 60 N / mm2＆times; m / s | 2.5 m / s |

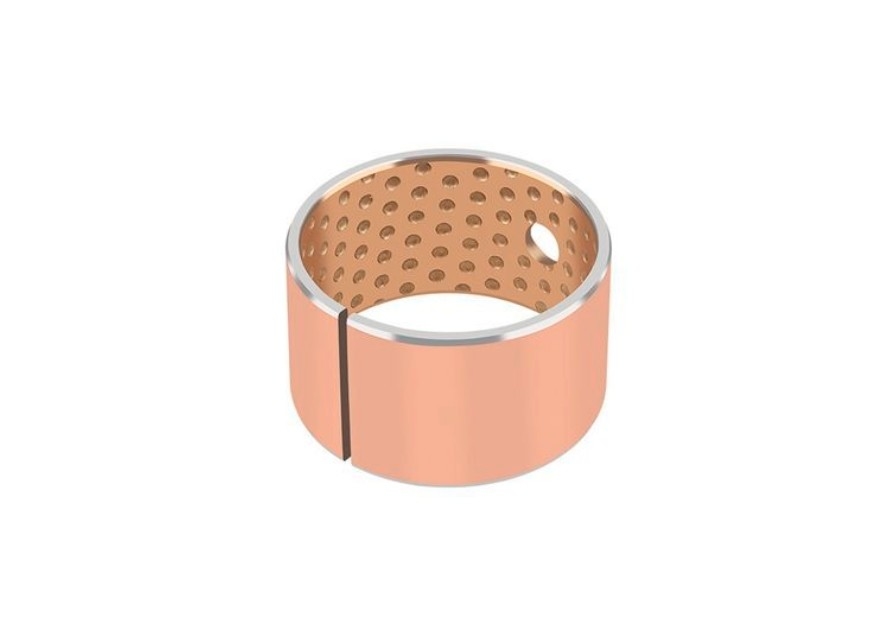

潤滑用途の穴あきソリッドブロンズストリップ製の耐摩耗ベアリング
PVB092ブロンズベアリングと比較して性能が向上：より大きなグリースリザーバーによりメンテナンス間隔が長くなり、汚れや破片が穴に掃き込まれるため、摩耗が減少します
比較的高負荷で低速での最適な性能
| 一般 | 単位 | 値 | |
| 最大負荷、p |
静的 動的 |
N / mm2 N / mm2 |
120 40 |
| 動作温度 |
最小 最大 |
＆deg; C ＆deg; C |
-40 150 |
