| ブランド名: | VIIPLUS |
| モデル番号: | 推圧洗濯機 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 8000000の部分/部分1週 |

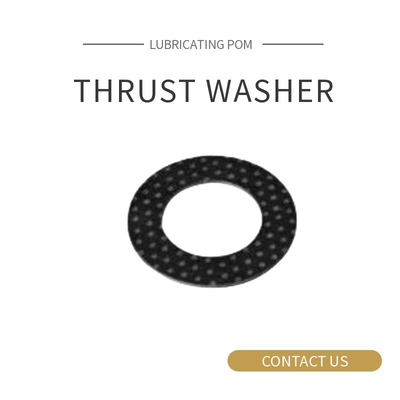

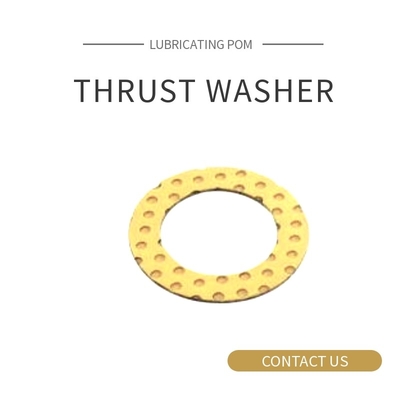

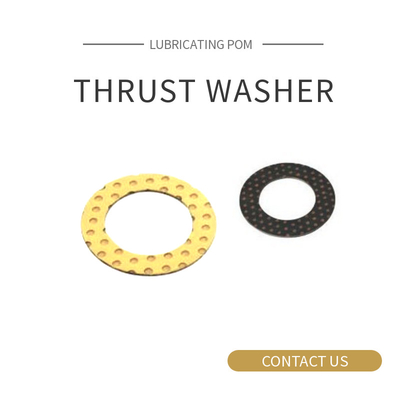

MoS2スラストワッシャーは、スラストベアリングシステムにおいて重要な役割を果たす精密に設計された部品です。MoS2（二硫化モリブデン）とその他の高品質な材料を組み合わせることで、優れた耐摩耗性と摩擦低減特性を提供します。
POM（ポリオキシメチレン）は、スラストワッシャーのベース材料としてよく使用され、優れた機械的特性と安定性を提供します。低炭素鋼の補強は、ワッシャーの構造的完全性と耐久性をさらに高めます。
ポリマー製スラストワッシャーは、その独自の組成により、スムーズで効率的な動作を維持しながら、高負荷と高温に耐えることができます。これにより、重機や設備を含む幅広い産業用途に適しています。
スラストベアリングワッシャーは、スラストベアリングアセンブリの一部として、負荷を均等に分散し、摩擦を低減することにより、信頼性と安定した性能を保証します。その精密なフィット設計は、ベアリングシステム内での確実で長持ちするフィットを保証します。
要約すると、MoS2スラストワッシャーは、POM、低炭素鋼、ポリマー材料を組み合わせることで、スラストベアリングシステム向けの高性能ソリューションを提供します。スムーズで効率的な動作、摩耗と摩擦の低減、耐久性の向上を保証し、産業用途にとって信頼できる選択肢となります。
ベアリングは受注生産：ISO 4379に準拠した青銅合金製の円筒ブッシュ、ISO、DIN、または顧客設計に準拠した特殊部品、特殊合金スラストワッシャー：境界潤滑スラストワッシャーガスケット
スラストワッシャーカテゴリ：無給油自己潤滑ベアリング
スラストワッシャーモデル：sf-2wc
材料構成
1. 改質ポリアセタール（POM）と鉛の混合物は、瞬間的な油切れの場合でも高い耐摩耗性と低い摩擦係数を有しています。ベアリング表面には、オイル貯蔵ピットの螺旋状の角度が規則的に配置されており、組み立て時にはグリースを塗布する必要があります。
2. 0.2〜0.3mmの銅粉末層は、優れた耐荷重性と耐摩耗性を持ち、優れた熱伝導性により、ベアリングの動作中に発生する熱を時間内に伝達できます。複合材料は銅粉末ボールの隙間に浸透し、結合強度を向上させることができます。
3. 低炭素鋼0.4〜2.2、ベアリングの耐荷重性と熱伝達機能を向上させます。
4. 銅/スズ電気メッキ、銅コーティング0.008mm、スズコーティング0.05mmにより、ベアリングは優れた耐食性を備えています。
| Di (mm) | Do (mm) | ST (mm) | dD (mm) | dP (mm) | Ha max. (mm) | Ha min. (mm) | |
| WC08DX | 10 | 20 | 1.58 | 1.2 | 0.95 | ||
| WC10DX | 12 | 24 | 1.58 | 1.75 | 18 | 1.2 | 0.95 |
| WC12DX | 14 | 26 | 1.58 | 2.25 | 20 | 1.2 | 0.95 |
| WC14DX | 16 | 30 | 1.58 | 2.25 | 22 | 1.2 | 0.95 |
| WC16DX | 18 | 32 | 1.58 | 2.25 | 25 | 1.2 | 0.95 |
| WC18DX | 20 | 36 | 1.58 | 3.25 | 28 | 1.2 | 0.95 |
| WC20DX | 22 | 38 | 1.58 | 3.25 | 30 | 1.2 | 0.95 |
| WC22DX | 24 | 42 | 1.58 | 3.25 | 33 | 1.2 | 0.95 |
| WC24DX | 26 | 44 | 1.58 | 3.25 | 35 | 1.2 | 0.95 |
| WC25DX | 28 | 48 | 1.58 | 4.25 | 38 | 1.2 | 0.95 |
| WC30DX | 32 | 54 | 1.58 | 4.25 | 43 | 1.2 | 0.95 |
| WC35DX | 38 | 62 | 1.58 | 4.25 | 50 | 1.2 | 0.95 |
| WC40DX | 42 | 66 | 1.58 | 4.25 | 54 | 1.2 | 0.95 |
| WC45DX | 48 | 74 | 2.6 | 4.25 | 61 | 1.7 | 1.45 |
| WC50DX | 52 | 78 | 2.6 | 4.25 | 65 | 1.7 | 1.45 |
特に、高負荷、低速での回転運動、揺動運動、および負荷がかかった状態で頻繁に開閉されるが、流体潤滑が形成されにくい部品に適しています。境界潤滑条件下では、給油やメンテナンスなしで長期間使用でき、途中で給油することでベアリングの寿命を延ばすことができます。表面のプラスチック層は、ブッシュが形成される際に一定のマージンを残すことができ、穴に圧入された後、それ自体で加工して、より良い組み立てサイズを実現できます。
現在、主に冶金機械、鉱山機械、水利機械、自動車シャーシ、建設機械、農業機械、圧延機などに使用されています。
Sf-2wcガスケットシリーズ標準サイズ
|
シャフトサイズ |
スラストワッシャーサイズ |
スラストワッシャーサイズ |
取り付け寸法 |
||||||
|
d +0.25 |
D -0.25 |
T -0.05 |
M±0.125 |
|
t±0.20 |
D1+0.12 |
|||
|
8 |
SF-2WC 10 |
10 |
20 |
1.5 |
15 |
1.5 |
1.0 |
20 |
|
|
10 |
SF-2WC 12 |
12 |
24 |
18 |
24 |
||||
|
12 |
SF-2WC 14 |
14 |
26 |
20 |
2.0 |
26 |
|||
|
14 |
SF-2WC 16 |
16 |
30 |
23 |
30 |
||||
|
16 |
SF-2WC 18 |
18 |
32 |
2.0 |
25 |
32 |
|||
|
18 |
SF-2WC 20 |
20 |
36 |
28 |
3.0 |
36 |
|||
|
20 |
SF-2WC 22 |
22 |
38 |
30 |
38 |
||||
|
22 |
SF-2WC 24 |
24 |
42 |
33 |
42 |
||||
|
24 |
SF-2WC 26 |
26 |
44 |
35 |
44 |
||||
|
26 |
SF-2WC 28 |
28 |
48 |
38 |
4.0 |
48 |
|||
|
30 |
SF-2WC 32 |
32 |
54 |
43 |
54 |
||||
|
36 |
SF-2WC 38 |
38 |
62 |
50 |
62 |
||||
|
40 |
SF-2WC 42 |
42 |
66 |
54 |
66 |
||||
|
46 |
SF-2WC 48 |
48 |
74 |
61 |
1.5 |
74 |
|||
|
50 |
SF-2WC 52 |
52 |
78 |
65 |
78 |
||||
|
60 |
SF-2WC 62 |
62 |
90 |
76 |
90 |
||||
1. 改質ポリアセタール（POM）と鉛の混合物は、瞬間的な油切れの場合でも高い耐摩耗性と低い摩擦係数を有しています。ベアリング表面には、オイル貯蔵ピットの螺旋状の角度が規則的に配置されており、組み立て時にはグリースを塗布する必要があります。
2. 0.2〜0.3mmの銅粉末層は、優れた耐荷重性と耐摩耗性を持ち、優れた熱伝導性により、ベアリングの動作中に発生する熱を時間内に伝達できます。複合材料は銅粉末ボールの隙間に浸透し、結合強度を向上させることができます。
3. 低炭素鋼0.4〜2.2、ベアリングの耐荷重性と熱伝達機能を向上させます。
4. 銅/スズ電気メッキ、銅コーティング0.008mm、スズコーティング0.05mmにより、ベアリングは優れた耐食性を備えています。

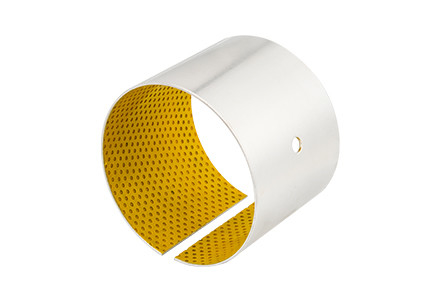

複合ベアリング：境界潤滑ベアリングは、高品質の低炭素鋼板で作られ、中央に焼結球状ブロンズ粉末、表面に改質ポリアンブロース（POM）とオイル貯蔵ピットが転がされています。優れた耐荷重性、優れた耐摩耗性。常温条件下および低速高負荷の場所に適用でき、従来の銅スリーブを置き換えることで、コストを削減し、耐用年数を延ばすことができます。境界潤滑条件下では、長期間無給油でメンテナンスできますが、過剰な給油によりベアリングの耐用年数が長くなります。表面のプラスチックは、加工および成形時に一定のマージンを維持でき、シート穴に組み立てて圧入した後、それ自体で加工して、より良い組み立てサイズを実現できます。
自動車シャーシ、鍛造プレス機、冶金および鉱山機械、エンジニアリング機械、水力および電気、圧延業界などの分野で広く使用されています。製品表面には鉛が含まれておらず、使用領域は環境保護要求領域にまで拡大できます。
最大ベアリング圧力（静的）：250 N/mm2
最大ベアリング圧力（動的）：140N/mm 2
摩擦係数（グリース潤滑）：0.05〜0.25
最大摺動速度（グリース潤滑）：2.5m/s
最大PV値（グリース潤滑）：2.8n/mm2. M/s
動作温度：-40℃〜+130℃
DX0606、DX0608、DX0610、DX0806、DX0808、DX0810、DX1010、DX1012、DX1015、DX1020、DX1210、DX1212、DX1220、DX1225、DX1310、DX1412、DX1415、DX1420、DX1425、DX1510、DX1512、DX1515、DX1520、DX1625、DX1610、DX1710、DX1712、DX1720、DX1810、DX1812、DX1815、DX1820、DX1825、DX2012、DX2015、DX2020、DX2025、DX2030、DX2210、DX2212、DX 2215、DX2220、DX2225、DX2230、DX2415、DX 2420、DX 2425、DX 2512、DX 2515、DX 2525、DX 2525、DX 2540、DX 2550、DX 2815、DX 2820、DX 2840、DX 3012、DX 3015、DX 3025、DX 3030、DX 3030、DX 3040、DX 3220、DX 3230、DX 3240、DX 3512、DX 3515、DX 3525、DX 3540、DX 3550、DX3815、DX 3830、DX 3840、DX 4025、DX 4040、DX 4050、DX 4520、DX 4525、DX 4540、DX 4550、DX 5020、DX 5030、DX 5040、DX 5050、DX 5060、DX 5530、DX 5540、DX 5560、DX 6040、DX 6060、DX 6060、DX 6060、DX 6530、DX 6540、DX 7040、DX 7060、DX 7060、DX 7060、DX 7080、DX 7530、DX 7540、DX 7550、DX 7560、DX 7570、DX 7580、DX 8040、DX 8060、DX 8080、DX 80100、DX 8540、DX 8560、DX 8580、DX 85100、DX9040、DX 9050、DX 9060、DX 9080、DX 90100
VIIPLUSは、自己潤滑ベアリング、スライドベアリング、複合ベアリング、無給油ベアリング、ドライベアリング、メンテナンスフリーベアリングの製造を専門とする中国の堅実な企業の1つです。製品の品質と性能は、海外の同等品と同等レベルに達しています。
適用分野
材料特性と性能の組み合わせにより、COMPOSITE WASHERブッシュは、一般的な自己潤滑ベアリングよりも広く使用され、普及しています。薄肉構造、小型、軽量により、COMPOSITEブッシュブッシュは使いやすくなっています。耐摩耗層混合物の材料特性に基づき、pom製品は、メンテナンスが困難で給油が困難な、無給油および低油用途に適しています。使用中、混合物は転写膜を形成して、研削シャフトをシャフトのかじりから保護します。混合物は優れた耐摩耗性と低い摩擦係数、および適切な量の弾塑性を備えており、広い接触面にストレスを分散させることができ、スライドベアリング製品の耐荷重性を向上させます（参照）。したがって、スライドベアリング製品は、回転、揺動、軸方向のスライドなどの場合に適しています。
農業機械および食品機械
トラクター、コンバインハーベスター、ベーラー（干し草、わらなど）；ベーリングプレス、食肉加工設備、ポテトハーベスター、スプレー機、穀物乾燥機、植栽設備、醸造設備など
自動車産業
この業界の代表的な用途には、スロットル、ブレーキ、クラッチペダル、ミラー調整機構、ワイパー、ウィンドウ昇降機構、サンルーフ機構、ジョイスティック、シートベルトテンション機構、シート調整機構、ショックアブソーバー、エンジン、サスペンション、キャブレター、ドアヒンジ、スーツケース、フードヒンジ、タイロッドとボールヘッド、スロットルバルブ、ステアリングコラムとステアリング装置などがあります。
家電製品、業務用電化製品、医療機器
エアコン、掃除機、食器洗い機、ミシン、洗濯機、冷蔵庫、コピー機、プリンター、スキャナー、郵便処理システム、手紙仕分け装置、歯科用機器、X線機器、手術台など
油圧産業
ギアポンプ、ウォーターポンプ、ピストンポンプ、ボールバルブ、バタフライバルブ、混合バルブ、制御バルブ、往復式空気圧縮機、油圧ブレーキ、遠心圧縮機、油圧シリンダーなど
建設機械、機械産業
掘削機、油圧リフト、コンクリートミキサー、フォークリフトトラック、油圧シリンダー、ベルトテンション装置、クレーン、モルタルトラック、パレットフォークリフトトラック、空気圧リフト、ブルドーザー、エスカレーター、歩道、大型トレーラー、液体注入装置、サイドローダーなど
その他の用途
自転車、オートバイ、工具、紡績機、往復鋸、切断機、繊維機械、織機、ボタン機、包装システム、釘打ち機械設備、ガラス製造設備など
