| ブランド名: | viiplus wrapped bronze bushings |
| モデル番号: | 包まれた青銅色のブッシュ |
| MOQ: | 交渉して下さい |
| 価格: | negotiate |
| 供給能力: | 穴があいた青銅色軸受け、明白な青銅色の包まれた軸受け |
CUSN8ラップされたブロンズベアリングとブロンズプレーンベアリングCUSN6.5P0.1はどちらも工業部門で高く評価されているコンポーネントであり、幅広い用途で並外れたパフォーマンスと耐久性を提供します。
CUSN8ラップされたブロンズベアリングは、強度と耐摩耗性で有名であり、高負荷および高速操作に適しています。ラッピングデザインは、追加のサポートと安定性を提供し、安全なフィット感を確保し、予期しない動きを防ぎます。これらのベアリングは、精度と信頼性が重要なモーター、ポンプ、およびその他の回転アセンブリでの使用に最適です。
一方、ブロンズプレーンベアリングCUSN6.5P0.1は、CUSN6.5P0.1ブロンズ組成のおかげで、滑らかで効率的なスライド面を提供します。この材料は、優れた腐食抵抗と自己潤滑特性で知られており、定期的な潤滑と維持の必要性を減らします。これらのベアリングは、さまざまな産業機器での使用に適しています。そこでは、重い負荷を処理し、長期間スムーズに動作できます。
CUSN8ラップされたブロンズベアリングとブロンズプレーンベアリングCUSN6.5P0.1はどちらも、精密なパフォーマンスを確保するために精密に製造されています。彼らは、産業環境の厳しさに耐えるように設計されており、信頼できる運用と長いサービス生活を提供します。
要約すると、CUSN8ラップされたブロンズベアリングとブロンズプレーンベアリングCUSN6.5P0.1は、産業用途での並外れた耐久性と信頼性を提供する高性能コンポーネントです。モーター、ポンプ、またはその他の回転アセンブリにベアリングが必要な場合、これらのブロンズベアリングは必ず要件を満たしています。
自己潤滑ベアリングソリューション
高品質のプレーンベアリング、包まれたブロンズベアリング製品を提供します
このカタログのリストに表示されている標準製品に加えて、非標準製品を提供したり、顧客設計に応じて開発したりすることもできます。

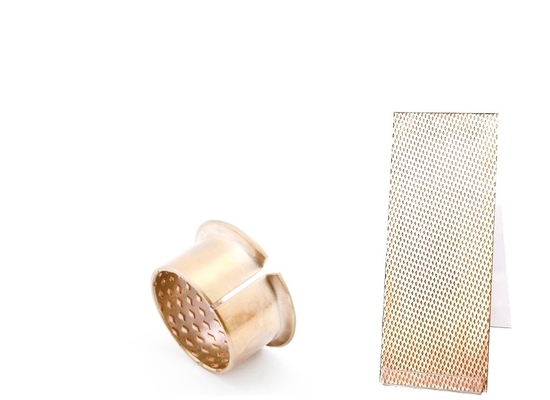

包まれた青銅平野ベアリングは、基質として特別な式を備えた高密度銅合金ストリップで作られています。表面は、ユーザーが要求するようにダイヤモンドの形または半球の形状で巻くことができます。高密度、大きなベアリング能力、良好な耐摩耗性、長いサービス寿命、従来の鋳造銅のスリーブを置き換えることができるなど、機械式のボリュームを減らし、コストを削減できます。
| CUSN8/DIN 17662-1983 | ||||
| ni（％） | Fe（％） | SN（％） | SN（％） | Cu（％） |
| ≦0.3 | ≦0.1 | 7.5〜8.5 | 7.5〜8.5 | 休む |
材料を実現するために、既存のCUSN8コンポーネントに基づいて、既存のCUSN8コンポーネントに基づいて、既存のCUSN8コンポーネントに基づいて、銅とその合金の強度、耐摩耗性、耐摩耗性、または特別な用途要件を満たすために、いくつかの特別な用途要件を満たすために高い弾力性、高い耐摩耗性、高い耐食性、自由切断、その他の異なる機能。
| パフォーマンスインジケーター | データ | |
| 最大負荷 | 静的負荷 | 120n/mm² |
| 動的負荷 | 40n/mm² | |
| 最大線形速度 | 2.5m/s | |
| 高いPV値 | 2.8n/mm²m/s | |
| 摩擦係数 | 0.08〜0.25 | |
| 温度の使用 | -100℃〜+200℃ | |
| 熱伝導率係数 | 60W/m・k | |
| 熱膨張係数 | 15×-6/k | |
包まれた青銅の溝、包まれた青銅の平野ベアリング、溝には一定の深さがあるため、閉じた使用スペースでオイルを保管する特定の能力があるため、非常に優れた自己潤滑効果を果たすことができ、オイルとグリースは長時間包まれたブロンズ平原に保管できます。
包まれたブロンズプレーンベアリングISO 3547を参照してください。より技術的な要件については、ここをクリックできますISO 3547パート.pdf

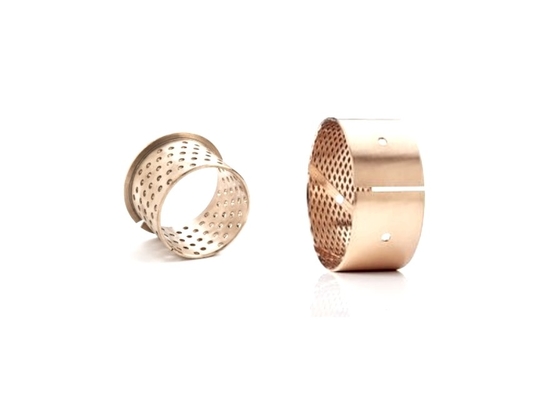

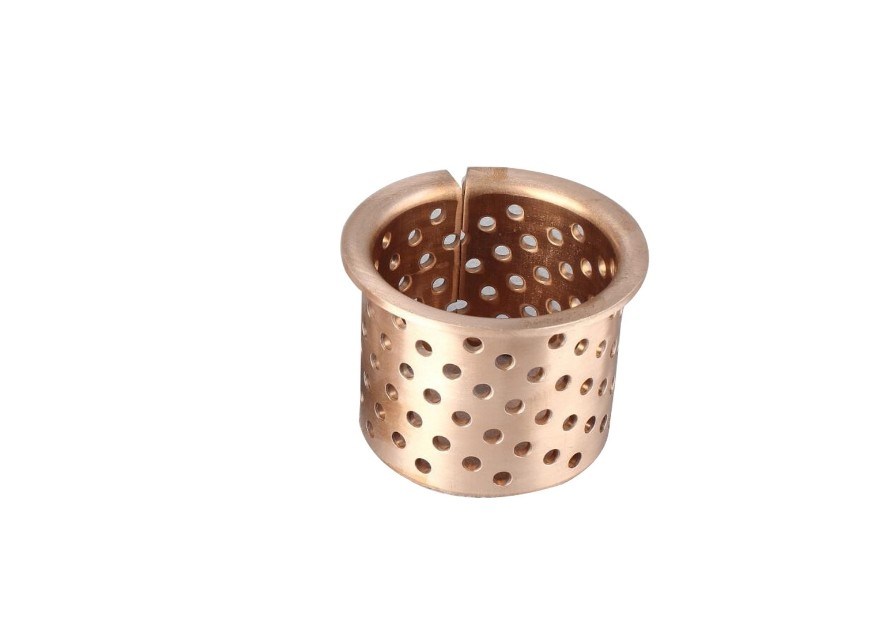

したがって、丸いスルーホールやタイプのダイヤモンドオイルスロット、フランジ構造またはタイプストレートバレル構造、その他の特別な材料など、私たちからの包まれたブロンズプレーンベアリングオイルスロット穴の種類をカスタマイズできます。たとえば、CUSN6.5p0.1の材料を米国からカスタマイズできます。これは、環境にやさしく、鉛フリーで、治療、食品、その他の機械に適しています。
| H8 | H7 | d | d | t | H- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | 「 | 12 | 14 | 「 | 「 | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 「 | 16 | 「 | 14 | 16 | 「 | 「 | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 「 | 17 | 「 | 15 | 17 | 「 | 「 | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 「 | 18 | 「 | 16 | 18 | 「 | 「 | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 「 | 20 | +0.021 0 |
18 | 20 | 「 | 「 | 1815年 | 1820 | 1825年 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | 「 | 20 | 23 | 1.475 1.445 |
「 | 2015年 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 「 | 25 | 「 | 22 | 25 | 「 | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 「 | 27 | 「 | 24 | 27 | 「 | 「 | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 「 | 28 | 「 | 25 | 28 | 「 | 「 | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 「 | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
「 | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 「 | 34 | 「 | 30 | 34 | 「 | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | 「 | 32 | 36 | 「 | 「 | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 「 | 39 | 「 | 35 | 39 | 「 | 「 | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 「 | 40 | 「 | 36 | 40 | 「 | 「 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 「 | 41 | 「 | 37 | 41 | 「 | 「 | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 「 | 44 | 「 | 40 | 44 | 「 | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 「 | 50 | 「 | 45 | 50 | 2.460 2.415 |
「 | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 「 | 55 | +0.030 0 |
50 | 55 | 「 | 「 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | 「 | 55 | 60 | 「 | 「 | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 「 | 65 | 「 | 60 | 65 | 「 | 「 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CUSN8ブロンズベアリング情報については、PDFについてはここをクリックしてください包まれたブロンズブッシング.pdf
標準的なDIA。 |
odsize |
住宅は退屈です |
iDsize |
一致するシャフトの直径 |
|---|---|---|---|---|
| 10〜18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
-0.016 -0.043 |
| 18〜30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
-0.020 -0.020 |
| 30〜50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
-0.025 -0.064 |
| 50〜80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
-0.030 -0.076 |
| 80〜120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
-0.036 -0.090 |
| 120〜180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
-0.043 -0.106 |
| 180〜250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
-0.050 -0.122 |
| 250〜315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
-0.056 -0.137 |
持ち上げ機械、建設機械、自動車トラクターシャーシ、工作機械産業、鉱業機械に使用することもできますが、茂み、フランジングのブッシング、スラストガスケット、ボールボウルなどにすることもできます。
