| ブランド名: | viiplus Self lubricating bronze sliding bearing |
| モデル番号: | 自動注油式軸受け |
| MOQ: | 交渉して下さい |
| 価格: | negotiate |
| 支払条件: | L/C、T/T |
| 供給能力: | 青銅色の袖のブッシュ、中国、製造業者、製造者、工場、ブッシュ、鋳鉄軸受け、袖のブッシュ、POM軸受け、鋳鉄の平野軸受け、潤滑の青銅色のブッシュに油を差している卸し売りの、金属自己 |
AMES自滑銅スライトラーゲーは,最小限のメンテナンス要件でスムーズかつ信頼性の高い動作を提供するために設計された高性能ローヤリングです.これらのベアリングは,自潤性を持つ青銅合金から作られています外部の潤滑剤を必要とせずに効果的に動作できるようにします.
AMESの自己潤滑ブロンズ・グライトラーガーに使用されるブロンズ合金には,優れた耐磨性,強度,耐腐蝕性があるため選択されています.固体潤滑剤を合金マトリックスに組み込むことで,自己潤滑性能が得られる.これらの潤滑剤は,ベアリング材料全体に均等に分布し,ベアリングとペアリング表面の間に連続した潤滑膜を提供します.
AMESの自潤滑型ブロンズ・グライトラーゲーの自潤性により,定期的な再潤滑の必要性がなくなり,維持費とダウンタイムは大幅に削減される.ローヤリングは,また,高い負荷と衝撃に耐えるように設計されています耐久性や耐久性を保証し,様々な産業用アプリケーションで使用します.
AMES自滑銅スライトラーゲーは,高温,高湿度,または化学物質や腐食剤にさらされる環境を含む幅広い環境で使用するのに適しています.銅合金 の 腐食 耐性 は,硬い 条件 に も 軸承 が 性能 を 保つ こと を 保証 し て い ます.
全体的に,AMES自滑銅スライトラーゲーは,スムーズでメンテナンスの不要なベアリング動作を必要とするアプリケーションに費用対効果の高い信頼性の高いソリューションを提供します.油脂の自己潤滑性耐久性や耐腐蝕性により,様々な産業用用途に最適です.

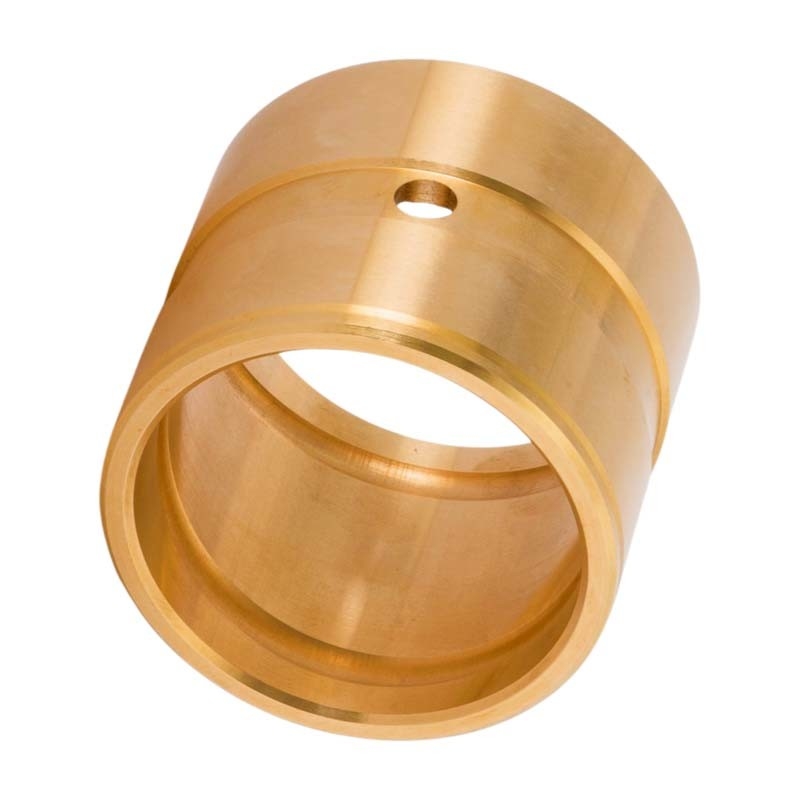

私たちのブロンズブッシングは,C93200 (SAE 660) から加工されています
銅軸承,鋳造過程で,そして銅基板の別の層で,銅粉,円形軸承の回転,隙間表面に形成され,潤滑油や油脂は良い油膜を形成することができます.,回転によって生成される粒子は,非常に良いギャップで,達成するために低 PV 値低コストで メンテナンス無料の特徴を 達成できます
ブロンズブッシング加工は,高いベアリング,良い耐腐蝕性,寸法,その他の性能を持つベアリングを任意のプロセスで使用する簡単で経済的方法を提供します.
異なる形状の加工要件に応じて, 異なるグレードの銅合金を提供することができます.サイズグレードの銅製のローリングラーリングよりも高精度です.
材料: 特別 の 青銅 鋳造
許容温度: -40~150°C
| タイプ | ストレート | ブッシング材料 | 青銅 | 最大許容されるPV値範囲 ((N/mm2•m/s) | 1.1 ¥20 |
|---|---|---|---|---|---|
| 最大許容されるPV値 ((N/mm2•m/s) | 1.65 | 最大許容される負荷 ((N/mm2) | 10 | 最大許容速度 (m/s) | 1.66 |
| 設置 穴 フィット | H7 |
| 材料 の 組成 と 特性 | ||||
| グレード | JDB-1U | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| 材料 | CuZn25Al5Mn3Fe3 | C0Sn5B5Zn5 | CuAl10Ni5Fe5 | クSn12 |
| 密度 | 8 | 8.9 | 7.8 | 8.9 |
| 硬さ HB | >210 | >70 | >150 | >95 |
| 張力 N/mm2 | >750 | >200 | >600 | >260 |
| 収力強度 N/mm2 | >450 | >90 | >260 | >150 |
| 伸縮率 % | >12 | >25 | >10 | >8 |
| 線形膨張係数 | 1.9×10−5°C | 1.8×10−5/°C | 1.6×10−5/°C | 1.8×10−5/°C |
| 最大気温 °C | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| 最大負荷 N/mm2 | 100 | 60 | 50 | 70 |
| 最大速度 (乾燥) m/min | 15 | 10 | 20 | 10 |
| 最大PV (潤滑量) N/mm2 *m/min | 200 | 60 | 60 | 80 |
| 圧縮変形 300N/mm2 | <0.01mm | <0.05mm | <0.04mm | <0.05mm |
油が常に入っているので 発作の危険性がなくなり 耐磨せずに 何千時間も働けるのです
メンテナンスも 潤滑剤も必要ありません
10MPaまでの負荷と 8m/sまでの速度で作業できる.
最大の稼働 PV は 10 MPa · m / s の範囲ですが,特別な場合では超えることができます.
寸法精度は非常に高い (直径はIT 5まで) で,騒音は極めて低い.
浸透油の選択は,ベアリング機能の鍵です.
Viiplus は -60 °C から +230 °C までの温度で動作できる様々な油 (ミネラルと合成) の特性を持っています.
この油粘性の別の重要なパラメータは,水力学的な条件下でベアリングが動作できるように,作業リードと速度のために特別に選択されています.摩擦係数を最小限に抑える.
Viiplus は,油が特定の種類のシールに接触するときに,または食品アプリケーションで使用するために,特定のソリューションも提供しています.
1高い負荷容量
2乾燥状態で自己潤滑
3液体の存在で使用可能
4腐食剤に対する良好な化学慣性
5. 広範囲の動作温度
6. 防火
7簡単に設置できます
8標準品は広く利用可能
9特別品は要求に応じて
円筒型自己潤滑シントラベアリング 標準寸法 |
|||
| 設置前の直径 (mm) |
L = 長さ (mm) 許容性 js13 |
袋1個あたりの量 | |
| d = Ø 内部容量 G7 | D = Ø 外容容量 s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2から3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 +4 4 + 16 +4 4 + 16 +4 |
6 + 31 + 19 7 + 38 +23 8 + 38 +23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 +4 5 + 16 +4 5 + 16 +4 |
8 + 38 +23 9 + 38 +23 10 + 38 +23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 +4 6 + 16 +4 6 + 16 +4 |
9 + 38 +23 10 + 38 +23 12 + 46 +28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 +23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 +23 11 + 46 +28 12 + 46 +28 14 + 46 +28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 +28 14 + 46 +28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 +28 14 + 46 +28 15 + 46 +28 16 + 46 +28 18 + 46 +28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 +28 15 + 46 +28 16 + 46 +28 17 + 46 +28 18 + 46 +28 20 + 56 +35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 +28 20 + 56 +35 22 + 56 +35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 +28 19 + 56 +35 20 + 56 +35 21 + 56 +35 22 + 56 +35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 +35 22 + 56 +35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 +35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 +35 24 + 56 +35 25 + 56 +35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
容量 μm
終了: D≤50の場合 IT-9とD>50の場合 IT-10
円筒型自己潤滑シントラベアリング 標準寸法 |
||||
| 設置前の直径 (mm) |
L = 長さ (mm) 許容性 js13 |
袋1個あたりの量 | ||
| d = Ø 内部容量 G7 | D = Ø 外容容量 s7 | |||
|
20 + 28 +7 20 + 28 +7 20 + 28 +7 20 + 28 +7 20 + 28 +7 20 + 28 + 7 |
24 + 56 +35 25 + 56 +35 26 + 56 +35 27 + 56 +35 28 + 56 +35 30 + 56 +35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 +7 22 + 28 +7 22 + 28 +7 |
27 + 56 +35 28 + 56 +35 29 + 56 +35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 +7 25 + 28 +7 25 + 28 +7 |
30 + 56 +35 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 +7 28 + 28 +7 28 + 28 +7 28 + 28 +7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 +7 30 + 28 +7 30 + 28 +7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 +9 32 + 34 +9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 +9 35 + 34 +9 35 + 34 +9 35 + 34 +9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 +9 36 + 34 +9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 +9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 +9 40 + 34 +9 40 + 34 +9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 +9 45 + 34 +9 45 + 34 +9 45 + 34 +9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 +9 50 + 34 +9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 +10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 +10 60 + 40 +10 60 + 40 +10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 +10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 +10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (G8) +10 |
100 + 125 (s8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) +12 |
120 + 133 (s8) + 79 |
80 - 120 | 1 | |
容量 (μm/ランアウト) D≤50のIT-9とD>50のIT-10
要求に応じて特別な寸法とインペリアルサイズが利用できます
