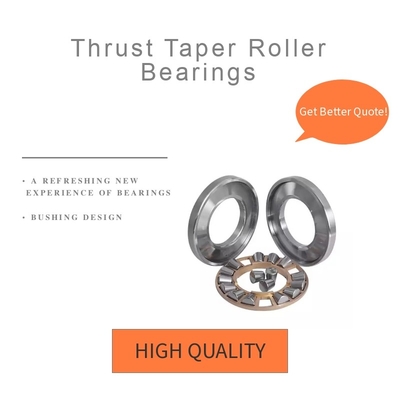

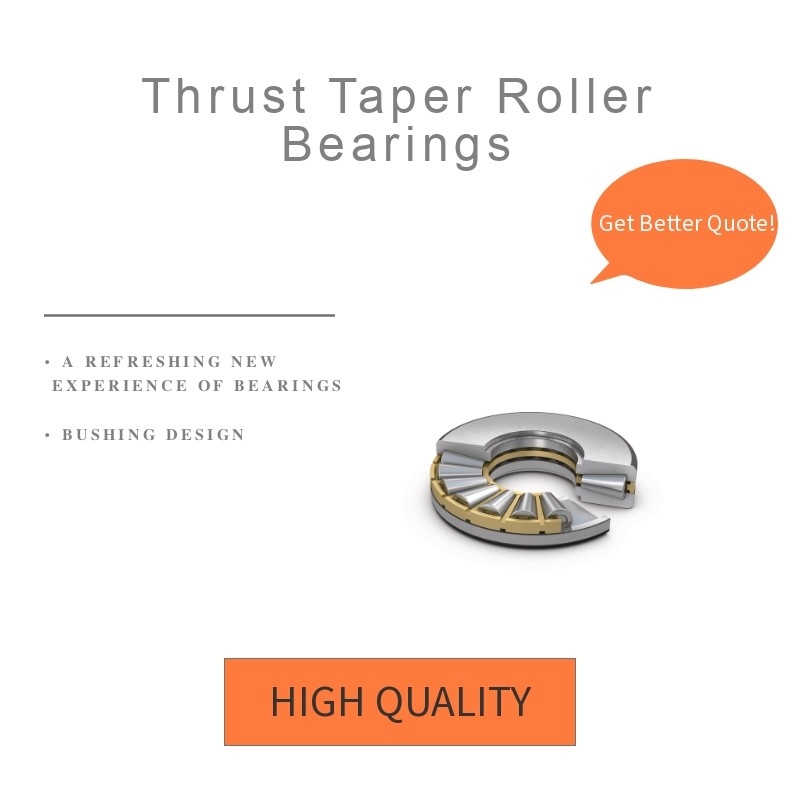

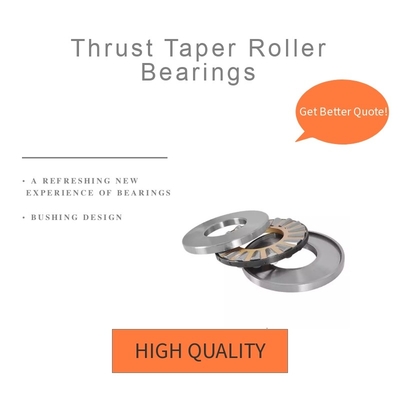

推力型角型ローラーラーリング

バイプルス角型ローラー推力ベアリングは,重度の軸性負荷やピーク負荷に対応するように設計されています.ベアリングは非常に硬くて軸間隔はほとんど必要ありません.

推力型ローラーリング

推力角型ベアリングには,円形切片を持つロールが含まれます.ベアリングの設計は,最大ベアリング寿命と負荷容量のために真のローリング運動を保証します.標準 (重用) の両方で利用可能V-フラット,スクリューダウン,振動式およびクロスロール) とカスタムデザイン.

1. 推力 重荷ベアリング

Viiplusのベアリングには2つの推力レース,ロールセットとケージがありますこの 設計 は,同じ 封筒 寸法 の 円筒型 や 球状 の 軸承 より 40 パーセント も 多く の 容量 を 生み出せる.

VIIPLUSベアリングの構成により,真のロールモーションと呼ばれる利点が生まれる.レースウェイとロールの拡張は回転軸上の共通の点 (頂点) に収束する.結果としてローリング・モーションは,熱発生とローラー・レースの磨きを減少させる.

サイズ範囲:

ID 34.925 mm から 1352.550 mm (1.3750 in. から 53.2500 in.)
OD 76.200 mm から 1524.000 mm (3.0000 インチ から 60.0000 インチ)

申請

型VIIPLUSベアリングは,以下に使用するように設計されている.
機械工具
ミルストップ
油井回転機
プラスチックの挤出機
紙パルス精製機

2押す V-フラットトーパーローラーベアリング

V-Flatベアリングの設計には,1つのフラットローバーと1つのローラーにマッチする角型レースウェイが含まれています.このベアリングタイプは,特定のエンベロープ内で例外的なダイナミック容量を持ち,静的容量を提供します.ほとんどのサイズでは,ローラーの中央を通る硬化したピンを持つケージを使用し,ローラーを距離を小さくして容量を最大化します.

V-Flatベアリングの設計には,1つのフラットローバーと1つのローラーにマッチする角型レースウェイが含まれています.下の洗浄機は,最初のアライナメント条件下で自己調整を許可するために2つのパーツで構築されていますこのベアリングタイプは,与えられた封筒内で例外的な動力容量を持ち,静的容量を提供します.ほとんどのサイズは,ロールの中央を通る硬化したピンを持つ檻を使用します.容量を最大化するためにローラーを距離を小さくする.


サイズ範囲: 35mm から 2940mm (1.375 インチ から 115.75 インチ)

3ローヤリングをスクリューダウン

VIIPLUSは,2種類のスクリューダウンベアリングを提供しています.タイプはTTHDSVとTTHDSXです.両タイプは,従来の穴のない完全なロール補完設計で構成されています.スクロールダウン型トースターベアリングは,Vフラットベアリングタイプの中で最も高い容量を提供しています速度が低くなっています

サイズ範囲:35mmから2940mm
(7.5 インチ~7.5 インチ)

申請

私たちは様々な操作条件に 適用される スクリューダウンベアリングを 設計しました
重荷をかけるエクストルーダー
コーン・ブレッシャー

4. TTSP,TTC,TTCS - 推力振動ベアリング

推力ベアリング 2つの角型推力レース,ローラー,ケージと輸送中にコンポーネントを保持する外側の保持器.顧客は,これらのベアリングを主に自動車および産業機器の方向盤位置で使用しています..

サイズ範囲:35mmから2940mm
(7.5 インチ~7.5 インチ)

申請

自動車や工業用車両のステアピート位置

5. 推力 交差型ローラーベアリング

クロスロールベアリングは,空間を節約し,材料コストを節約しながら,最高レベルの回転精度と硬さを提供します.TXR型ベアリングは,垂直掘削工場などの機械ツールアプリケーションに理想的です.垂直磨き機,その他の類似の用途

特徴と利点

• 分離可能な設計
  シャフトとホーシング・ローバーとローラーとケージ推力組成は,ケージ付き角型ローラー推力ベアリングで別々に設置できます.
• 摩擦が少ない
  ローラー端の設計とフレンズの表面仕上げは最適化され,潤滑剤フィルム形成を促進し,摩擦が少なくなります.これは摩擦熱とフレンズの磨きも軽減します.
• 長寿命
  設計に応じて,冠状またはロガリズムのレースウェイプロファイルは,接触面に沿った負荷分布を最適化し,ロール端のストレスのピークを削減します.普通の直線レーンプロファイルと比較して,不整列への感受性を減らす
• 運用信頼性が向上する
  ローラーとレースウェイの接触面の表面塗装は,水力学的潤滑剤フィルムの形成をサポートします.
• 高い負荷容量
  SKFの角型ローラー推力ベアリングに組み込まれているローラーは,ほぼ同一の寸法と幾何学的許容量で製造されています.これは,最適な負荷分布を提供し,軸軸重荷を収容するベアリングを可能にします.
