| ブランド名: | viiplus bimetal bushing |
| モデル番号: | SAE 1010のバイメタルのブッシュ |
| MOQ: | プロダクトのサイズに従って |
| 価格: | According to the size of the product |
| 支払条件: | L/C、T/T |
| 供給能力: | 青銅色の袖のブッシュ、中国、製造業者、製造者、工場、ブッシュ、鋳鉄軸受け、袖のブッシュ、POM軸受け、鋳鉄の平野軸受け、潤滑の青銅色のブッシュに油を差している卸し売りの、金属自己 |

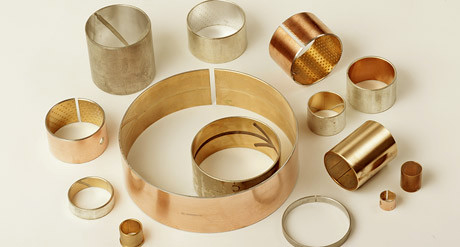

SAE 1010バイメタルスロット自己潤滑ベアリングは、高負荷容量、耐久性、自己潤滑特性を必要とする用途向けに設計された特殊ベアリングの一種です。これらのベアリングは、通常、より柔らかいベアリング合金がより硬い鋼の裏金に結合された、2つの異なる金属層で構成されています。これらの材料の組み合わせにより、過酷な環境下での最適な性能が得られます。
ベアリング合金層でよく使用されるSAE 1010材料は、優れた被削性と溶接性を備えた炭素鋼グレードです。これは、ベアリングの全体的な性能に貢献する強度と延性から選択されています。
バイメタルスロット自己潤滑ベアリングの主な特徴は、ベアリング合金層内にオイル充填スロットまたは細孔が含まれていることです。これらのスロットにより、潤滑剤を貯蔵し、徐々に放出することができ、ベアリングと相手面の間で継続的な潤滑が確保されます。この自己潤滑機能により、摩擦と摩耗が大幅に減少し、ベアリングの耐用年数が延長されます。
自己潤滑特性に加えて、バイメタルベアリングは他のいくつかの利点も提供します。より硬い鋼の裏金は、優れた支持と変形に対する耐性を提供し、より柔らかいベアリング合金層は、スムーズな動作と相手面への良好な適合性を保証します。これらの材料の組み合わせにより、高負荷と衝撃力を処理しながら、低摩擦と摩耗を維持できるベアリングが得られます。
全体として、SAE 1010バイメタルスロット自己潤滑ベアリングは、過酷な環境下で高性能と耐久性を必要とする用途に最適です。そのユニークな設計と材料構成により、自動車、建設、重機など、幅広い業界での使用に最適です。
しかし、さらに高い負荷に耐え、多くのベアリングの問題に対する経済的な解決策を提供します。水力タービン、射出成形機、包装機械、印刷機、建設機械、遮断弁、タイヤ金型など、多くの用途にバイメタルブッシュが使用されています。
1. 低摩擦表面フィルム
2. ベアリング層（ブロンズ）
3. 固体潤滑剤（グラファイト）
4. 鋼の裏金
これは、バイメタルベアリング材料であり、ブロンズ合金が鋼の裏金と2層構造を構成しています。機械的強度の高いこの構造は、潤滑条件下および高速/高負荷運転で使用できます。用途、使用条件、潤滑に応じて、さまざまな材料で作ることができます。
焼結SAE797層+鋼裏金+銅メッキ/錫メッキ（CuPb10Sn10）
焼結SAE799層+鋼裏金+銅メッキ/錫メッキ（CuPb24Sn4）
焼結SAE48層+鋼裏金+銅メッキ/錫メッキ（CuPb30）
焼結SAE783層+鋼裏金+銅メッキ/錫メッキ（AlSn20Cu）

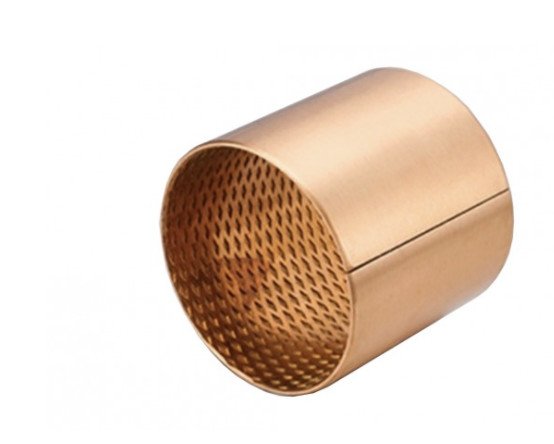

| ラップコンポジットすべり軸受、銅メッキまたは錫メッキ鋼/ブロンズ、DIN 1494 / ISO 3547、メンテナンスフリー、潤滑ポケット付き | |||
| 技術詳細 | |||
| 静的比荷重 | ≤ 250 [N/mm2] | 温度ひずみ | - 40 [°C] ～ + 250 [°C] |
| 動的比荷重 | ≤ 140 [N/mm2] | ||
| すべり速度 | ≤ 2.5 [m/s] | 最大PV値 | 2.8 [N/mm² x m/s] |
| 摩擦値 | 0.04 [µ] ～ 0.12 [µ] | 接触面積の割合 | > 75 [%] |
| 材料 | |||
| 支持材 | 鋼銅メッキまたは錫メッキ | すべり層 | CuPb10Sn10 |
| 公差の詳細 | |||
| ハウジングØ | H7 | シャフト公差 | f7 ～ h8 |
| 取り付け後のブッシュ内径Ø | H9 | ||
| シャフト材料 | |||
| 鋼、焼き入れまたは焼き戻しなし | |||
| 表面粗さ≤ Ra 0.8 | |||
| 特性 | |||
| 高負荷容量と振動運動、および粗い操作と温度負荷に対応。潤滑剤貯蔵による長時間の潤滑。 | |||
| 適用範囲 | |||
| トラックローラー、建設機械、クレーン建設、農業機械（衝撃荷重） | |||
| メンテナンス | |||
| これは、低メンテナンスのブッシュ材料です。取り付け時の初期グリース塗布が必要であり、その後、オイルまたはグリースによる定期的なグリース塗布が必須です。 | |||
| 取り付けアドバイス | |||
| ハウジング | 取り付けベベル最小1.5 mm x 15-45° | ||
| シャフト | 取り付けベベル5 mm x 15°、エッジ丸め | ||
| 適切な力嵌めマンドレルの適用が推奨されます。取り付け時に外表面のグリース潤滑が必要になる場合があります。 | |||
| 接着 | 接着剤はすべり面に接触させないでください！ | ||
バイメタルベアリングブッシュバックルフォーム
Bushing Company、焼結SAE-799 CuPb24Sn4 バイメタルブッシュサプライヤー。最も要求の厳しいバイメタル用途のソリューションを共同で作成しています。適切なバイメタルブッシュ製品を見つけるのに助けが必要ですか？当社のプレーンベアリングパーツのエキスパートがお手伝いします。すぐにご連絡ください。材料の見積もりを依頼してください Steel+CuPb10Sn10,Steel+CuPb24Sn4,Steel+CuPb24Sn,Steel+CuPb30,Steel+CuPb10Sn10+GRAPHITE.
このバイメタルブッシュは、さまざまなタイプまたはカスタマイズで製造できます。
-スラストまたはベアリングプレート
-フランジ付きブッシュ
-溶接ジョイントブッシュ
-スプリットジョイントブッシュ
-クレンチロックブッシュ
-特殊加工機能
