| ブランド名: | VIIPLUS |
| モデル番号: | Lジブ-自由な銅に油をさしなさい |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | プラググラフィットベアリング,中国,メーカー,サプライヤー,工場,卸売, メタルジャーナルベアリング, PTFEセルフ潤滑ベアリング,複合スプートベアリング,複合セルフ潤滑ブーシング,グラフィット合金 |
パンシング・モールド・ソリッド・ブロンズ・セルフ・潤滑ギブ・スライドは,パンシング・モールド・アプリケーションでスムーズかつ信頼性の高い動作を提供するために設計された精密製造部品です.純銅で造られた耐久性も耐磨性も最高で,高い負荷や頻繁な使用でも長持ちします.
ギブスライドの自己潤滑機能は,定期的な潤滑と保守の必要性を減らす重要な利点です.この革新的なデザインは,接触面に潤滑剤の恒常供給を保証します摩擦と磨きを最小限に抑え,よりスムーズで効率的な操作を可能にします.
ギブスライドのために選択された固体ブロンズ材料は,強さと硬さを含む高い機械特性で有名です.この材料はまた,耐腐食です.異なる産業環境での使用に適している.
パンシング・モールド 固体ブロンズ セルフ・潤滑型ギブスライドは 設置し,既存のパンシング・モールドシステムに組み込むのが簡単です.そのコンパクトな設計と精密な製造は,安全で信頼性の高いフィットを確保誤差や滑り込みの可能性を最小限に抑える
全体的に,パンシングモールド固形ブロンズセルフ潤滑ギブスライドは,スムーズで効率的な動作を必要とするパンシングモールドアプリケーションのための堅牢で信頼性の高いソリューションです.精密製造高品質な材料で 産業用に使える 信頼性の高い製品です
ブロンズ製の磨きストリップ

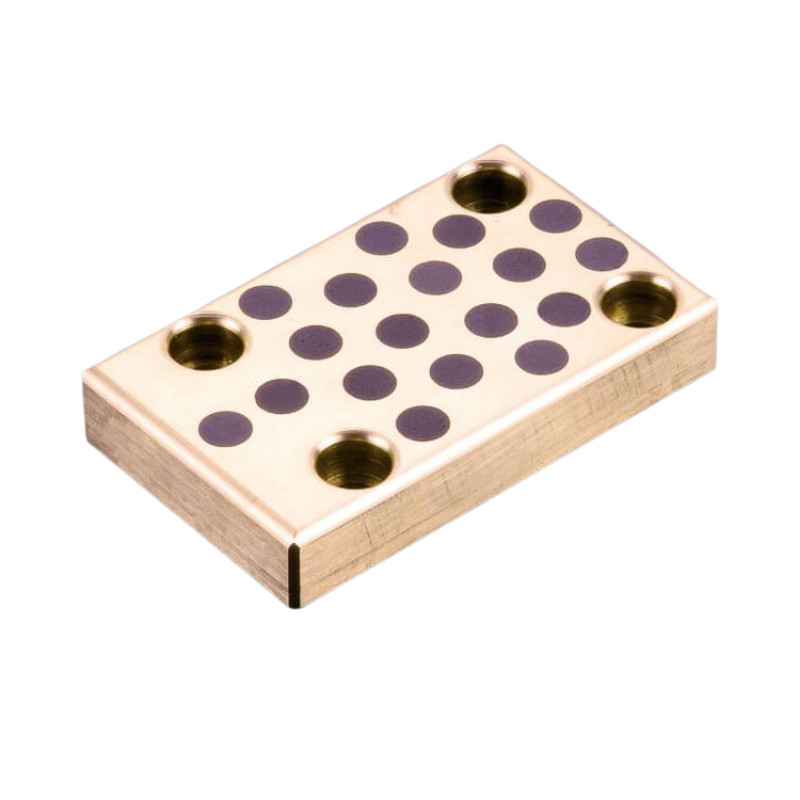

ギブスライドプレート,グラフィットプレート,いくつかの部品の仕様と寸法は完全にカバーされていない可能性があります.
カスタム製品
ギブス - 油のない銅合金
自己潤滑ベアリング,無油,無油,ガイドブッシング,ウェアプレート,洗濯機,Lギブス,Vブロックに関する詳細な情報
スタンピング・パンシング・ダイの標準部品 > ガイド・エレメント > 油のないガイド・エレメント
SelfLubeは製造するLギブス, 平方ギブとVギブ線形運動を導いて制御するために使用されます.重荷金属のスタンプマート,模具,特殊機械,あらゆる種類の重装備.
固体から作るアルミニウムブロンズセルフ潤滑剤を付加または不付加するグラフィットSelfLubeのギブは,標準インチとメトリックサイズで広く利用できます.そして,標準ギブが仕事にはならない場合, SelfLubeはほぼあらゆるサイズでカスタムギブを経済的に作ることができます.
また,主に金属スタンプリングマースに関連した追加のギブタイプは,ガイドコンポーネントセクションで見つけることができます.
SelfLube L-ギブは固体アルミ 青銅 鋼アルミブロンズは,自潤グラフィット,または前もって穴を掘った設置孔のいずれか,またはそれなしで注文することができます.グラフィットで鋼鉄のLギブを作らない. 線形運動を導いて制御するために使用されるこれらのコンポーネントは,さまざまな標準サイズで提供されています. 標準サイズがアプリケーションに合わない場合は,SelfLubeは簡単にカスタムサイズを作成できます.
穴がない青銅
青銅
ブロンズ/グラフィット 穴がない
ブロンズ/グラフィット
| 材料 | CuZn25Al5 | C0Sn5B5Zn5 | CuAl10Ni5Fe5 | クSn12 | CuZn32Al5Ni3 |
| 密度 | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB硬さ | >210 | >70 | >150 | >95 | >280 |
| 張力 N/mm2 | >750 | >200 | >600 | >260 | >540 |
| 収力 N/mm2 | >450 | >90 | >260 | >150 | >450 |
| 伸縮率 % | >12 | >15 | >10 | >8 | > 0 でした3 |
| コэффициент 線形膨張 |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| 最高温 | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| 最大負荷 N/mm2 | 100 | 60 | 50 | 70 | 150 |
| 最大速度 (乾燥) m/min | 15 | 10 | 20 | 10 | 15 |
| 最大 PV N/mm2*m/min (潤滑) |
200 | 60 | 60 | 80 | 200 |
| 圧縮変形 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
| スライディング速度 v: | 30m/min |
| 基礎材料: | 特殊銅 (SO#50SP2) |
| 自動潤滑: | そうだ |
| 潤滑剤: | グラフィット |
| 表面圧 P: | 100 N/mm2 |
| P*v値: | 200 N/mm2 × m/min |
| 動作温度: | -50°C / +200°C (最大300°C) |
| 摩擦係数: | 0,07 |

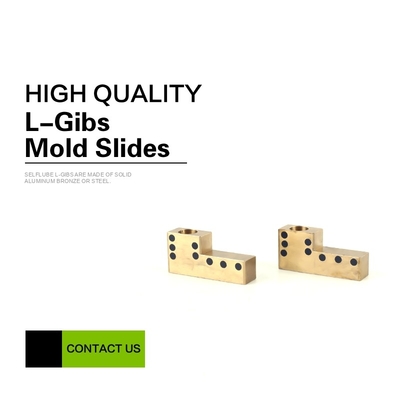

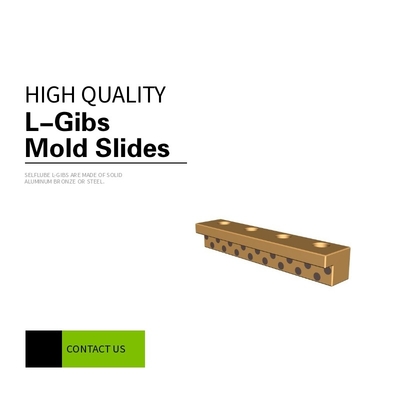

L-ギブス型スライド 高硬さ高硬度銅の硬さをさらに向上させ,L-Gibs模具スライドに固体潤滑ベアリングが改善されますより高い負荷耐磨性も向上し,連続鋳造のローリングマシン,鉱山機器,エンジニアリング機器,注塑機などに広く使用されています.硬さが高いから機械加工と仕上げは困難です. それは本当にためにのみ推奨されています.高負荷のアプリケーション
| 基本材料 | CuZn25A16Fe3Mn3 | ダイナミックロード | 120N/mm2 |
| 基礎硬さ | HB210~275 | 摩擦係数 | <0.16 |
| 温度最大 | 300°C | 制限速度 | 乾燥 0.4m/s オイル 5m/s |
自動滑滑るL-ギブス提供する耐久性表面について高生産L-Gibs は,スライドとカムを使用した模具です.機械に簡単に組み立てられ,特別な道具を必要とせず,どんな構成にも形作れる.
プリドリールされた穴がないため,マウントパターンに柔軟性があります.これは水路や模具内の他の部品を周回する能力を可能にします.
摩擦係数が低い耐久性のある着用面を備える
前もって穴を掘らないことは,マウントパターンの柔軟性に等しい.
厳格な耐性
| 部分番号 | A について 選択可能 |
S 選択可能 |
W | T | X について | Y | d1 | d2 | h | |
| タイプ | B について | |||||||||
| (潤滑料のない銅合金) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
