| ブランド名: | Graphite Bearing Design |
| モデル番号: | グラファイトのブッシュ |
| MOQ: | 標準サイズの青銅色の薮で囲む小さい最低順序量 |
| 価格: | Oilless Bushings High Quality Price Ratio B2B |
| 支払条件: | T/T先立って |
| 供給能力: | オンラインで買物の青銅色のブッシュ、青銅色軸受け |
グラフィットブッシュベアリング,特にC86300グレードは,独自の特性と油のない設計により,さまざまな産業用アプリケーションで広く使用されています.これらのベアリングは,優れた自己潤滑特性などのいくつかの利点を提供します.高温耐性,耐腐蝕性があり,厳しい環境に適しています.
C86300級のグラフィットブッシュベアリングは,マトリックス内に埋め込まれた高パーセントのグラフィット粒子が含まれる銅ベースの合金から構成されています.この組み合わせにより,ベアリングは優れた耐磨性を持ち,外部の潤滑を必要とせずに動作する能力を持っています..
このベアリングの油のない設計により,汚染の危険性と保守の必要性が著しく減少します.潤滑が困難または望ましくない場合のアプリケーションに最適化さらに,グラフィット粒子の自己潤滑特性により,ベアリングは長期間スムーズかつ効率的に動作できます.
グラフィットブッシュベアリングは,さまざまな用途の特定のニーズを満たすために,さまざまなサイズと構成で利用できます.卸売業者はこれらのベアリングを競争力のある価格で提供します.消費者が大量に購入し,コストを節約できるようにする.
概要すると,C86300グレードの材料で作られたグラフィットブッシュベアリングは,油のない自己潤滑ベアリングを必要とするアプリケーションで信頼性とコスト効率の良いソリューションです.独特 な 特性 と 耐久 性 に よっ て,工業 用 者 の 中 で 人気 な 選択 に なり ます.
F1126 - エジェクターセットのガイドブーシング - DME - Mat. 2.0598 - 200HB - グラフィット
C86300.pdf青銅の軸承
ブロンズ・グラフィット・ブーシング材料 相当組成 ASTM C86300. 我々は,中国からビジネスと商業用のためのブロンズグラフィットブッシュの卸売と卸売注文を提供しています. 卸売注文は,私たちの標準の寛容度で利用できます.また,他のブロンズの様々な油のないブッシング 銅鋳銅材料. 大きな注文には,小サイズと大サイズ,および/またはカスタマイズされたフレンズサイズが含まれます. 中国から注文するために作られています. 今日メールで私たちと連絡し,あなたの意図した注文量を指定してください.
より多くの情報を得られるように
合金材料
マンガネス グラフィットプラグのブロンズ型ブッシング
3⁄4 ID x 1-1/8 OD x 3⁄4 長い
1 ′′ ID x 1-3/8 ′′ OD x 3⁄4 ′′ 長さ
1/4のID x 1-5/8のOD x 3⁄4の長さ
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| グレード 中国ブランド GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 鋼+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | クSn12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 鋼+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ合衆国 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| イギリス標準 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
合金材料の化学組成
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| ク (%) | 休憩 | 休憩 | 休憩 | - | - | ||
| SN (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| ニ (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| フェ (%) | 3 | - | 3 | - | - | 休憩 | 休憩 |
| Mn (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20 - 040 |
| CR (%) | - | - | - | - | - | - | 1.30 - 165 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 105 |
| Si (%) | - | - | - | - | - | 10.0から1.3 | 0.15 -035 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
テクニカルパラメータ
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 最大負荷 P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| 最大速度 V (m/s) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 | ||
| マックス.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| 密度 ρ ((g/cmup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| 張力強度 (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| 延伸 (%) | > 10 | > 4 | > 10 | - | - | ||
| 硬さ (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| 最大気温 (°C) | 300 | 350 | 300 | 400 | 350 | ||
| 摩擦係数 (μ) | オイル潤滑量 003 | 摩擦 (乾燥): 016 | |||||

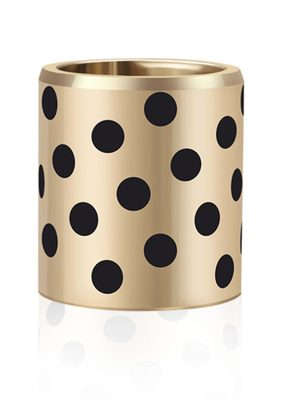

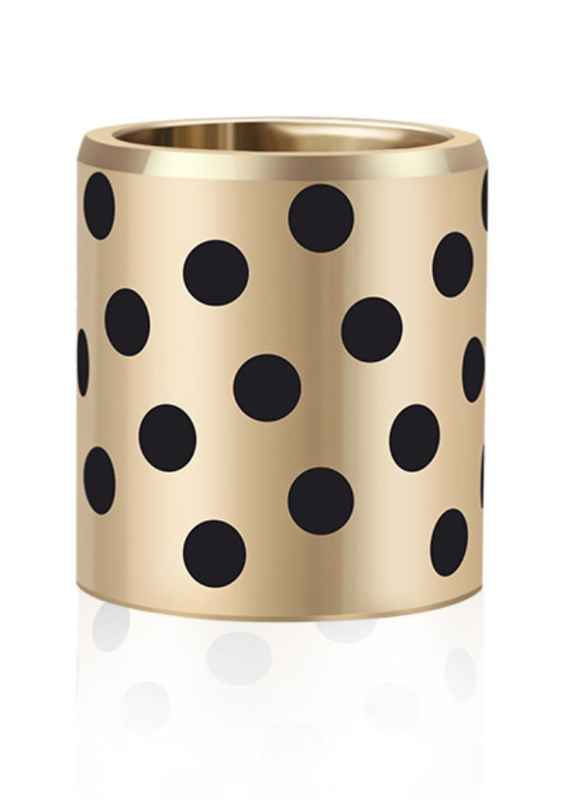

グラフィットプラグドブロンズブッシングは,すべて自己潤滑で,メンテナンスフリーです.これらのブッシングは連続鋳銅で加工され,固体潤滑剤プラグでプラグされています.ぶつかり合って交尾する
表面は常に潤滑剤のフィルムで隔たれなければならない.グラフィットプラグされたブロンズブッシングでは,追加の潤滑剤のいかなる形式も必要ありません.
表面層はグラフィットで改善され,最低係数
グラフィットブッシング 卸売・卸売注文
SE 112 グラフィット ブッシュ 50 62 50mm C86300
グラフィットブッシング 動作温度 -40°C~300°C, mos2, TS12115 規格による許容量
| 化学的要件 | ||||||||||||
| 銅 合金 UNS番号 |
組成,%最大,表示されている場合を除く | |||||||||||
| ニッケル | ||||||||||||
| 銅 | スチール | 鉛 | 亜鉛 | 鉄 | 含め | アルミニウム | マンガン | アントモニウム | 硫黄 | リンゴ | シリコン | |
| コバルト | ||||||||||||
| C86300 | 600.066 だった0 | 0.20 | 0.20 | 22.0 ¥280 | 2.0 ¥40 | 1.0A について | 50.07. オーケー5 | 2.5 五 五0 | ... ほら | ... ほら | ... ほら | ... ほら |
| C90500 について | 860.0 ¥890 | 9.0110 | 0.30 | 1.0 〇 30 | 0.20 | 1.0A について | 0.005 | ... ほら | 0.20 | 0.05 | 0.05B について | 0.005 |
| C91100 | 820.085だ0 | 15.0170 | 0.25 | 0.25 | 0.25 | 0.50A について | 0.005 | ... ほら | 0.20 | 0.05 | 1.0B について | 0.005 |
| C91300 | 79.0 ¥820 | 18.0200 | 0.25 | 0.25 | 0.25 | 0.50A について | 0.005 | ... ほら | 0.20 | 0.05 | 1.0B について | 0.005 |
| C93700 | 78.0 ¥820 | 9.0110 | 8.0110 | 0.8 | 0.7C について | 0.50A について | 0.005 | ... ほら | 0.50 | 0.08 | 0.10B について | 0.005 |
| A について 銅の最小値を決定する際には,銅とニッケルで計算することができる. | ||||||||||||
| B について 連続鋳造では,最大1.5%のリンが含まれる. | ||||||||||||
| C について 鉄は,鉄の裏付けで使用する場合,最大0.35%である. | ||||||||||||
待機 する 間 に 作り た 布
液体シリンダー修理用ボッシング
液体シリンダー滑り軸承の製造
フリース/ターニング サービス
溶接/軽量製造
現地工学
我々は水力シリンダー修理の ブッシング業界で ユニークな位置を持っています
中国 水力シリンダー交換 ブッシングサービス
|
クー% 1 |
Pb% |
% |
Zn% |
フェ% |
Ni%12 |
アル% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
化学組成 ASTM C86300 による青銅型ブッシング |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
について耐磨性固体潤滑剤と金属バックは,継続的に自己潤滑機能を達成するためにベアリング操作中に潤滑源を提供することができます.重荷と衝撃耐性金属と摩擦が少ないこの材料は様々な労働条件に適しています

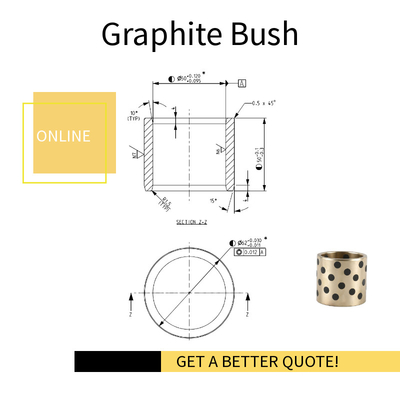

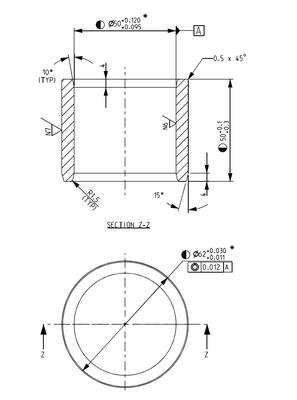

メタリック自潤滑ベアリングの尺寸図:
ID50MM*OD62MM*長さ50MM
| タイプ | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| 材料 | CuZn25AI5Mn4Fe3 | C0Sn5B5Zn5 | CuAl10Ni5Fe5 | クSn12 | ||||
| 密度 | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| HB 硬さ | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| 張力強度 MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| 収力強度 MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| 伸縮率 % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| 熱膨張係数 | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| マックス 仮設作戦 | -40~+300°C | -40~+400°C | ||||||
| 最大負荷 MPa | 50 | 75 | 75 | 100 | 50 | |||
| 最大速度 m/s | 乾燥した | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| 潤滑剤 | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| 最大 PV (N/mm2*m/s) | 乾燥した | 1.65 | 1 | |||||
| 潤滑剤 | 3.25 | 1.65 | ||||||
上記のデータはviiplusによって推奨されています.設計データは特定のアプリケーション条件に応じて評価されるべきです.
CuZn25AI5Mn4Fe3ブロンズ ブッシング サイズ
線形グラフィット銅セット ブッシングオイル 自己潤滑 JDB ID 40mm OD 45mm 48mm 50mm
標準潤滑が不可能なとき,自己潤滑
様々な負荷,種類,速度操作でうまく動作する
腐食性のある環境や 敵対的な環境に耐える
中高温から600°Fまでで優れた性能
ほとんどの粘着性のある潤滑剤とオイルとグリースアプリケーションと互換性
| 潤滑剤 | 特徴 | 典型的な用途 |
| SL1 グラフィット + 添加物 |
耐性そして摩擦が少ない 操作温度は+400°Cまで |
一般的な産業用アプリケーションに適しています 雰囲気です |
| SL4 +MoS2+添加物 |
低摩擦係数潤滑な水も, 動作温度 +300oCまで |
水潤滑条件に適しています. 船舶,水力タービン,蒸気タービンを含む. |
高温環境から重荷の環境まで 硬いものから保守用のものまで
グラフィットプラグされたブロンズブッシングは,優れた使用と耐磨性を示しています.そのような用途には以下が含まれます:
鋼鉄工場,炉のドラグート,乾燥設備,ロースター,熱交換機,プレス,組立ライン,機械,チェーンコンベア,オフ岸構造,デッキクレーン,
ワインチ,ハッチカバー,リードアーム,ハイビング機器,タイヤ&紙工場,注射型機械のためのスイッチリンクベアリング,ミキサー,グライダー,粉砕機,建設機械,鉱山
リグ,アームリンクベアリング,パワーショベル,その他
| タイプ | 記述 |
| グラフィットで詰められたブッシング | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40×30×25 | |
| 48×38×55 | |
| 40×30×20 | |
| 55×45×60 | |
| 40×35×35 | |
| 38×25×30 | |
| 38×30×30 | |
| 38×30×45 | |
| 38×30×35 | |
| 38×30×40 | |
| 40×30×44 ほら8 | |
| 40×30×45 | |
| 30×25×30 | |
| 45×30×45 | |
| 48×40×30 | |
| 40×30×34 | |
| 70×60×62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35×25×30 | |
| 35×25×40 | |
| 45×35×30 | |
| 45×35×40 | |
| 55×45×40 | |
| 55×45×30 | |
| 55×45×50 | |
| 55×45×70 | |
| 62×45×43 | |
| 60×50×55 | |
| 60×50×60 | |
| 60×50×65 | |
| 65×55×40 | |
| 65x55x55 | |
| 65×55×60 | |
| 65×55×70 | |
| 65×55×75 | |
| 70×55×45 | |
| 70×55×50 | |
| 75×60×50 | |
| 75×60×75 | |
| 75×60×90 | |
| 80×60×50 | |
| 70×50×50 | |
| 65×50×50 | |
| 70×55×42 | |
| 60×50×45 | |
| 62×45×42 | |
| グラフィット プラグ付き | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
