| ブランド名: | VIIPLUS |
| モデル番号: | 深い溝のボール ベアリング |
| MOQ: | 交渉可能 |
| 価格: | Price Graphite Wear Plate Parts Factory Price |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給能力: | オンラインで青銅色のブッシュ•滑り軸受の製造業者•自動注油式のブッシュの製造者 |

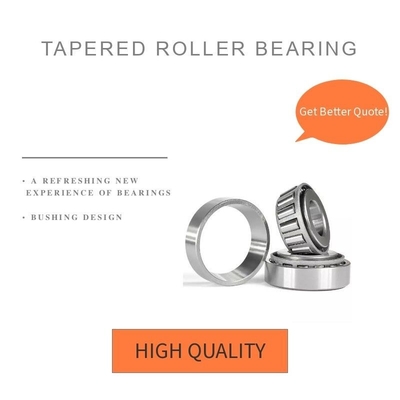

L 68149/111 単列類の角型ローラーベアリングは,幅広い産業用用途で放射性および軸性負荷を処理するために設計された精密設計の部品です..これらのベアリングは,ローラー間での負荷の均等な分布を可能にする角型設計で,ベアリング容量が増加し,使用寿命が長くなります.
L 68149/111型角型ローラーベアリングは,通常,高負荷と精度が不可欠な自動車,建設,鉱山,重工機械産業で使用されます.単列の配置は,必要な強さと安定性を維持しながら,コンパクトな設計と安装を簡単にする.
このベアリングは高品質な材料で製造され,着用耐久性,耐久性,腐食防止を優れたものにしています.ローラーとレースウェイは,スムーズな動作と摩擦を減らすことを保証するために正確に磨く軸承の性能と効率をさらに向上させる.
全体的に L 68149/111 型 角型 ローラーベアリングは,精度,強度,耐久性が必要な要求の高いアプリケーションに信頼性とコスト効率の良いソリューションを提供します.
部品番号 L68149 - L68111 を調べる - TS (Tapered Single) Imperial in The China Company カタログ 部品番号,アイテム名,説明,シリーズ,コーン部品番号を含むカップの部品番号設計ユニット,d - 穴,D - カップ 外側のダイアーム
円筒軸承,単列,ショップ深溝球軸承. 私たちの軸承は,静かに走るように設計されています. 高速に対応し,プレミアム潤滑剤で平らな軸承を持っています.わたしたち の オンライン サイト:https://www.bearingface.com
角型ローラー,単列
| d |
34.987mm
|
|
|---|---|---|
| D |
59.975mm
|
|
| T |
15.875mm
|
|
| d1 |
≈ 48.4 mm
|
|
| B について |
16.764mm
|
|
| C について |
11.938mm
|
|
| r1,2 |
ミニ3.5mm
|
|
| r34 |
最低1.3mm
|
|
| a は |
13.416mm
|
単列の角型ローラーベアリングは,両重荷,すなわち同時に作用する半径重荷と軸重荷に対応するように設計されている.ローリング軸上の共通の点でレースウェイの投影線が出会い,実際のローリングアクションを提供し,したがって動作中に低い摩擦瞬間を提供します軸軸の負荷容量は,接触角 α が増加するにつれて増加します.
単列の円筒軸承内部リングは別々に組み立てられ,外リングは別々に組み立てられます.摩擦が低く,高い半径負荷と単方向軸負荷を伝達する能力.
伝達される軸性負荷の強さは接触角の大きさに依存する.両軸軸の適正な配置により,二重軸性負荷能力を達成することができる.
について単列円形ベアリングは,メトリックとインチの両方の寸法で製造されます.
ローヤリングは通常の精度で製造され,精度に関してより要求の高い座席,または毎秒回転頻度が高い座席では,走行精度が高いローヤリングが使用されます.
| 基本動的負荷評価 | C について |
40.6 kN
|
|---|---|---|
| 基本静的負荷評価 | C0 |
44 kN
|
| 疲労負荷制限値 | プー |
4.5 kN
|
| 基準速度 |
9000回転/分
|
|
| 制限速度 |
11000回転/分
|
|
| 計算因数 | e |
0.43
|
| 計算因数 | Y |
1.4
|
| 計算因数 | Y0 |
0.8
|
| はい |
最大 41 mm
|
|
|---|---|---|
| db |
ミニ 47 mm
|
|
| そうだ |
ミニ 52 mm
|
|
| そうだ |
最大53mm
|
|
| Db |
ミニ 56 mm
|
|
| CA について |
ミニ 3mm
|
|
| Cb |
ミニ3.5mm
|
|
| アラ |
最大3.5mm
|
|
| rb |
最大1.3mm
|

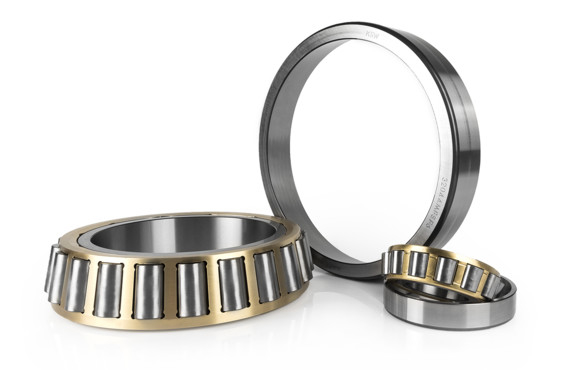

単列の角型ローラーベアリングは,内輪と外輪の角型レースウェイと,結果として力移転する接触角を特徴としています.このため,軸負荷は常に射線負荷を誘発し,その逆も角型ローラーは常に2番目のローヤリングと組み合わせられる.射線力に加えて軸力と結合力も吸収し,中~高速に特に適しています.単列の角型ローラーベアリングは,内輪と外輪の別々の組み立てを容易にするように分解することができます.
The general dimensions of the single row tapered roller bearings are standardised by ISO 355 (Tapered roller bearings - Boundary dimensions and series designations) and DIN 720 (Rolling Bearings - Tapered roller bearings)インチベアリングは,ANSI/ABMA標準 19.2 (Tapered Roller Bearings - Radial Inch Design) に準拠している.
viiplusは,運動制限速度 nG と熱基準速度 nth を区別する.運動制限速度は,実用的な機械的限界値であり,ローリングベアリングの機械的疲労強度に基づいて,その設置状況と潤滑の機能として設定されています.最適な運用条件下でも,KRWとの事前の協議なしに制限速度を超えてはならない.
熱基準速度は,摩擦によって軸承に発生する熱と散熱した熱流の均衡を表します.DIN ISO 15312 (ローリングベアリング - 熱基準速度) で標準化されています..
単列の角型ローラーベアリングは,不整列を補正するのに適度が限られている.内輪と外輪の間の許容される不整列は,ベアリングのサイズに依存する.内部のベアリング設計ローリング・エレメントの有害な動きを引き起こし,ローリングに追加のストレスを発生させ,その使用寿命を短縮します.
