| ブランド名: | Gleitlager Permaglide PAP Buchsen |
| モデル番号: | PAPの薮の等量 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 青銅色の袖のブッシュ、中国、製造業者、製造者、工場、ブッシュ、鋳鉄軸受け、袖のブッシュ、POM軸受け、鋳鉄の平野軸受け、潤滑の青銅色のブッシュに油を差している卸し売りの、金属自己 |

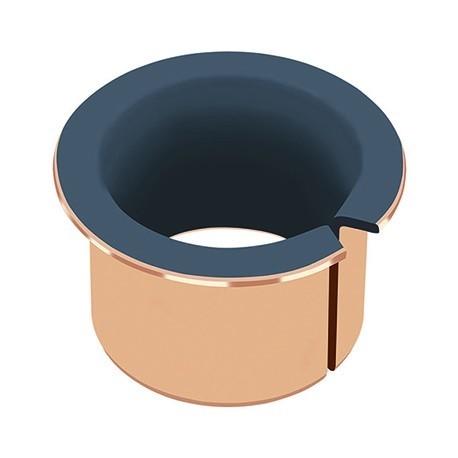

PAPブッシングスライディングスリーブは、鋼材と（ポリテトラフルオロエチレン）相当の材料で構成されており、様々な産業用途向けに設計された、非常に耐久性と効率性に優れたコンポーネントです。直径3535mm相当のスライディングスリーブは、意図された環境下でのスムーズな動作と摩擦の低減を保証します。
鋼材構造は必要な強度と剛性を提供し、または相当の材料は優れた耐摩耗性と化学的安定性を提供します。この材料の組み合わせにより、PAPブッシングスライディングスリーブは、過酷な産業環境における高圧流体、ガス、その他の媒体の取り扱いに適しています。
スライディングスリーブ設計により、スリーブ自体と相手部品の摩耗を最小限に抑えながら、スムーズで制御された動きが可能になります。この設計機能は、長期的な信頼性とメンテナンス要件の削減を保証します。
石油・ガス探査、化学処理、その他の産業用途のいずれで使用されても、鋼材と相当の材料を使用したPAPブッシングスライディングスリーブは、スムーズで効率的な動作のための堅牢で信頼性の高いソリューションを提供します。
すべての特殊設計を短納期で製造します！円筒ブッシュ。フランジ付きブッシュ。スラストワッシャー。ストリップ。複合スライディングベアリングベアリング、...
複合ドライスライディングベアリング青銅/ DIN 1494 / ISO 3547 メンテナンスフリー優れたスライディングと摩耗。
| アイテム | 説明 | サイズ |
| 1 | PAF 1217 P10 | MUF 121417 |
| 2 | PAF 1509 P10 | MUF 151709 |
| 3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| 4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| 5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| 6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| 7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| 8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| 9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| 10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| 11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| 12 | PAP 5050 P10 | GLY.PG 505550 F |
| 13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| 14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| 15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| 16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| 17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| 18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| 19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| 20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
技術詳細
世界を動かす
優れたスライディングと摩耗挙動、あらゆる種類の動きに対応、高い負荷容量、優れた耐食性、非磁性
| スライディング面： | |
| 支持材： | 青銅または鋼ブッシュ |
| 動的負荷： | ≤ 140 N/mm² |
| 静的負荷： | ≤ 200 N/mm² |
| スライディング速度： | ≤ 2.5 m/s |
| 摩擦値： | 0.02 - 0.20 µ |
| 最大PV値： | 1.8 N/mm² x m/s |
| 温度ひずみ： | -200～+280℃ |
| メンテナンス： | メンテナンスフリー |
| 公差ハウジング： | H7 |
| 取り付け後の公差： | H9 |
| シャフト公差： | f7またはf8 |
| シャフト材質： | 鋼、焼入れまたは未焼入れ、粗さRz< 2-3 |
プレーンベアリング- 永久的な低摩耗の滑りの原理を具現化しています。
の使用金属ベースのプラスチック材料は、優れた滑り特性と金属の負荷容量と熱伝導率を組み合わせた材料の組み合わせを作り出しました。プラスチックマトリックスに固体潤滑剤を使用することで、オイルやグリース潤滑なしで操作できます。これらは材料のPermaglide®プレーンベアリングです。グループP1、P10を含む。ただし、メンテナンスフリーの材料で作られた製品ですべてのプレーンベアリング用途のタスクを達成できるとは限りません。そのような場合、低メンテナンスP2材料が利用可能です。
顧客の要件と特定の用途に応じて、多くのメンテナンスフリーおよび低メンテナンス材料が同一の微細構造で利用可能です。多孔質の青銅焼結構造が鋼または青銅のバックに適用され、それぞれのプラスチック混合物を含浸させています。固体潤滑剤は、スライディング面間にフィルムを生成します。これは、コンポーネントの全耐用年数を通じて、一定速度での低ノイズ動作と低い摩擦係数に貢献します。 これは、（ポリテトラフルオロエチレン）と耐摩耗性および熱伝導性添加剤の混合物によって実現されます。
すべての義務と用途について、メンテナンスフリーの材料で作られた製品でプレーンベアリング用途の目的のソリューションを見つけることはできません。そのような義務と用途には、低メンテナンス材料が利用可能です。この場合、摩耗負荷を担うスライディング面は、PVDF（ポリフッ化ビニリデン）マトリックスから配合されています。
Gleitlager Permaglide PAP Buchsen Equivalentは、最大のトライボロジー性能を備えた鉛フリーの堅牢なスライディング材料です。メンテナンスフリーのドライラン用途向けに設計されていますが、液体潤滑システムでも使用できます。
ユニークな特徴：
材料製造
固体潤滑剤マスは、特別に調整された混合プロセスで製造されます。並行して連続焼結操作では、青銅粉末がスライディング層として鋼または青銅のバックに焼結されます。これにより、厚さ0.2 mmから0.35 mm、細孔容積約30％のスライディング層が生成されます。次に、空洞は含浸ローラーによって固体潤滑剤で満たされます。
このプロセスステップは、スライディング層の上に最大0.03 mmの厚さのランニングイン層の固体潤滑剤が生成されるように制御されます。さらに熱処理では、材料システムの特性が調整され、複合材料に必要な厚さ公差が制御されたローラーペアを使用して生成されます。
1.ドライラン条件下でのメンテナンスフリー操作
2.回転または振動運動
3.最大速度2 m/s
4.直線運動
5.温度範囲-200℃～280℃
ユニークな特徴：
| 特性 | 単位 | P20、P22*、P23* | P200、P202*、P203* |
| 鉛フリー | – | いいえ | はい |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat. | MPa | 250 | 250 |
| pmax.dyn. | MPa | 70 at v ≤ 0.042 m/s | 70 at v ≤ 0.047 m/s |
| vmax | m/s | 3 at p ≤ 1.00 MPa | 3.3 at p ≤ 1.00 MPa |
| T | ℃ | -40 to +110 | -40 to +110 |
に摩擦係数を減らし、熱伝導率を向上させるために、特殊添加剤がマトリックスに混合されています。さらに、スライディング面の表面には、グリースまたはオイルを収容するための潤滑穴リリーフをオプションで装備できます。
Permaglide®の場合、非常に高い性能要件のベアリングは、PEEK（ポリケトン）プラスチックマトリックスを配合し、特殊なナノスケールフィラーを配合して、そのトライボロジー特性を向上させています。
エンジンベアリングと同様に、技術的需要の増加と設置クリアランスの最小化が、Permaglide®ベアリングの開発努力を決定します。顧客の要件に従い、形状と形状が選択的に開発されるだけでなく、スライディングペアの目的調整された運動量も考慮したスライディング面システムとして最適化されます。さらに、顧客はアセンブリの設計をスライディング要素に適合させる必要はありません。Permaglide®ベアリングは、アセンブリ設計に最適に調整されます。
| 指定 | メーカー | 期間 | |
| JUM0240 | その他 | 186 × | |
| PAP0203 P10 | PERMAGLID | 992 × | 2.00 x 3.50 x 3.00 mm |
| PAP0205 P10 | PERMAGLID | 600 × | 2.00 x 3.50 x 5.00 mm |
| PAP0303 P10 | PERMAGLID | 686 × | 3.00 x 4.50 x 3.00 mm |
| PAP0303 P14 | PERMAGLID | 570 × | 3.00 x 4.50 x 3.00 mm |
| PAP0304 P10 | PERMAGLID | 343 × | 3.00 x 4.50 x 4.00 mm |
| PAP0304 P14 | PERMAGLID | 700 × | 3.00 x 4.50 x 4.00 mm |
| PAP0305 P10 | PERMAGLID | 197 × | 3.00 x 4.50 x 5.00 mm |
| PAP0306 P10 | PERMAGLID | 607 × | 3.00 x 4.50 x 6.00 mm |
| PAP0306 P14 | PERMAGLID | 578 × | 3.00 x 4.50 x 6.00 mm |
| PAP0403 P10 | PERMAGLID | 46 × | 4.00 x 5.50 x 3.00 mm |
| PAP0403 P14 | PERMAGLID | 659 × | 4.00 x 5.50 x 3.00 mm |
| PAP0404 P10 | PERMAGLID | 222 × | 4.00 x 5.50 x 4.00 mm |
| PAP0404 P14 | PERMAGLID | 998 × | 4.00 x 5.50 x 4.00 mm |
| PAP0406 P10 | PERMAGLID | 107 × | 4.00 x 5.50 x 6.00 mm |
| PAP0406 P11 | PERMAGLID | 993 × | 4.00 x 6.00 x 6.00 mm |
| PAP0406 P14 | PERMAGLID | 119 × | 4.00 x 5.50 x 6.00 mm |
| PAP0410 P10 | PERMAGLID | 143 × | 4.00 x 5.50 x 10.00 mm |
| PAP0410 P14 | PERMAGLID | 512 × | 4.00 x 5.50 x 10.00 mm |
| PAP0505 P10 | PERMAGLID | 998 × | 5.00 x 7.00 x 5.00 mm |
| PAP0505 P11 | PERMAGLID | 879 × | 5.00 x 7.00 x 5.00 mm |
| PAP0508 P10 | PERMAGLID | 137 × | 5.00 x 7.00 x 8.00 mm |
| PAP0510 P14 | PERMAGLID | 17 × | 5.00 x 7.00 x 10.00 mm |
| PAP0606 P10 | PERMAGLID | 273 × | 6.00 x 8.00 x 6.00 mm |
| PAP0606 P11 | PERMAGLID | 41 × | 6.00 x 8.00 x 6.00 mm |
