| ブランド名: | viiplus |
| モデル番号: | soliding軸受け |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給能力: | プラグのグラファイト軸受け、中国、製造業者、製造者、工場、卸売、金属のジャーナル・ベアリング、DU Self Lubricating軸受け、合成のスラスト・ベアリング、ブッシュ、グラファイトの合金軸受 |

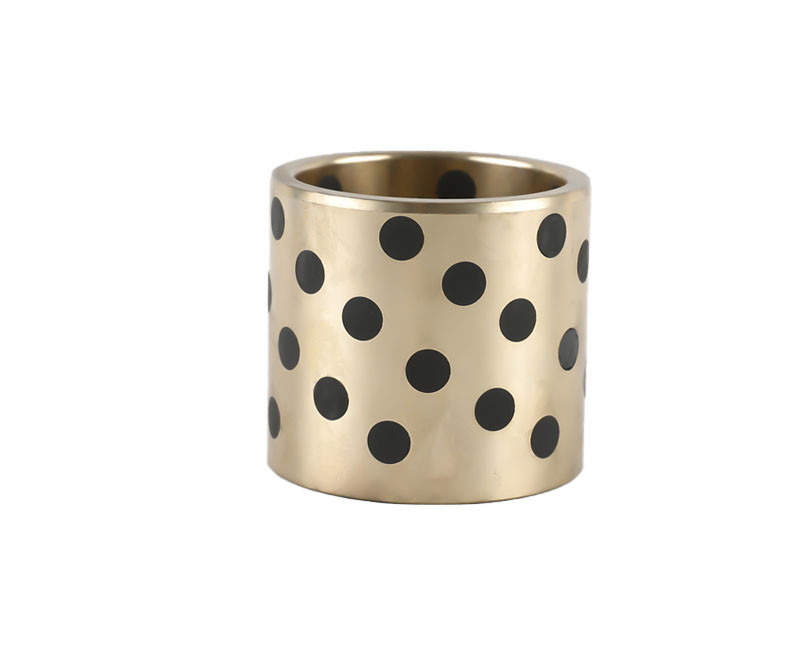

高品質の銅合金で製造された 固体潤滑剤組み込み MPBZ10-12 無油ブッシングを紹介しますこのブッシングは,耐久性と自己潤滑性のユニークな組み合わせで顕著です.
固体潤滑剤は,定期的な潤滑を必要とせず,スムーズかつ信頼性の高い動作を保証します.この 機能 は 維持 必要 を 大きく 軽減 し,ブッシング の 寿命 を 延長 し ます幅広い産業用アプリケーションに費用対効果の高いソリューションとなります
このブーシング の 建設 に 用い られ た 銅合金 材料 は,腐食 に 優れた 耐久性 と 耐久性 を 提供 し て い ます.これ は,ブーシング の 精密 な 設計 と 結合 し て,最も厳しい環境でも完璧なフィットと最適なパフォーマンスを保証します.
磨かれた部品の 交換ブッシングを探しているか 新しい機器の 信頼性の高いソリューションを必要としているか 固体潤滑剤組み込み MPBZ10-12 油のないブッシングは 完璧な選択です詳細を学ぶために,または注文するために,今日私たちに連絡してください.専門家のチームは,あなたのブッシングのニーズに常にあなたを助ける準備ができています.
| タイプ | ストレート | ブッシング材料 | グラフィット浸透銅 |
|---|---|---|---|
| ID d (mm) | 10 | 過剰摂取 | 14 |
| 総長さ L ((mm) | 12 | 最大許容されるPV値範囲 ((N/mm2•m/s) | 1.1 ¥20 |
| 最大許容されるPV値 ((N/mm2•m/s) | 1.65 | 最大許容される負荷 ((N/mm2) | 29 |
| 最大許容速度 (m/s) | 0.5 | 設置 穴 フィット | H7 |
| 動作温度範囲 ((°C) | -40-150 | 動作温度範囲 (潤滑液なし) Min | -40歳 |
固体潤滑剤が組み込まれている高張力銅合金
高強度銅銅
| 部分番号 | - | L について |
| MPBZ10 MPBZU16 |
- - |
15 20 |
■表1
| D | 過剰摂取量 m6 (*1) | 住宅図 H7 (※2) |
| 7~10 | +0だった015 | +0だ015 |
| +0だった006 | 0 | |
| 11~18 | +0だった018 | +0だ018 |
| +0だった007 | 0 | |
| 19~30 | +0だった021 | +0だ021 |
| +0だった008 | 0 | |
| 31~50 | +0だった025 | +0だ025 |
| +0だった009 | 0 | |
| 51~80 | +0だった030 | +0だ030 |
| +0だった011 | 0 | |
| 81~120 | +0だった035 | +0だ035 |
| +0だった013 | 0 |
| 部分番号 | L について | MPBZ | MPBZU | |||||||||||||||||||||
| タイプ | dF7 | Dm6 (※1) |
厚さ (N) | *回転ストッパースクリュー (参照) | Dm6 (※1) |
厚さ (N) | ||||||||||||||||||
| MPBZ MPBZU * L 寸法 ( ) は MPBZ にのみ使用できます. |
5 | +0だった022 +0だった010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0だった028 +0だった013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0だった034 +0だった016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0だった041 +0だった020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50 件) | (60) について | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50 件) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50 件) | (60) について | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50 件) | (60) について | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50 件) | (60) について | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0だった050 +0だった025 |
20 | 25 | 30 | (35) | 40 | (50 件) | (60) について | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) について | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) について | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0だった060 +0だった030 |
(50 件) | (60) について | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) について | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0だった071 +0だった036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
| タイプ | ストレート | ブッシング材料 | グラフィット浸透銅 | 最大許容されるPV値範囲 ((N/mm2•m/s) | 1.1 ¥20 |
|---|---|---|---|---|---|
| 最大許容されるPV値 ((N/mm2•m/s) | 1.65 | 最大許容される負荷 ((N/mm2) | 29 | 最大許容速度 (m/s) | 0.5 |
| 設置 穴 フィット | H7 |
MPBZ10-12のタイプ/寸法/仕様をチェックしてください. 油のないブッシング - ブラス合金,直線,ID F7 (中国油のないブッシング) シリーズ.
2つ以上の元素からなる様々な合金材は,特殊な銅と呼ばれる.例えばアルミ,鉛,锡,マンガネス,ニッケル,鉄,銅合金のシリコン組成,高強度ブロースはそのうちの1つです高強度銅には強い耐磨性,高強度銅,硬さ,強い化学腐食耐性があります.また,非常に優れた機械性能があります.高強度 の 青銅 は,紙 の 製造 に よく 用い られ ます鋳造部品など 化学成分
高強度銅の化学式はZCuZn25Ai6Fe3Mn3で,約65%の銅と25%の亜鉛が含まれています.アルミニウムは銅の強度,硬さ,耐腐蝕性を向上させます.室温では3種類の銅があります:亜鉛含有量が35%未満の銅で,室温での微細構造は,A銅として知られる単相A固体溶液から成ります.
銅の用途は非常に広く,鋳造はベアリングとブッシングでできています.現在,主に高強度銅製で製造されている,マトリックス固体潤滑油のないベアリング (以下"固体装飾ベアリング"と呼ばれる)摩擦材料 (グラフィット,2 - モリブデン,エチレン,オイル,他の潤滑剤)銅合金と非金属抗摩擦材料から作られていて,その優位性はそれぞれ補完的な利点があります.そして突破 - 油膜の油脂潤滑液の線, 油潤滑は達成しません. 埋め込まれた固体潤滑は,摩擦と磨き性能を改善する大きな役割を果たす潤滑フィルムを形成し,安定しています.信頼性とコスト効率が良い複合油のないベアリングと比較して,それは良い加工可能性,高精度,強いベアリング能力,および良い耐磨性の利点があります.自動潤滑ガイドブッシュガイドは,エンジニアリング機械の関節などの多くの分野で使用することができます掘削機,採掘用スクラパー,回転式ドリル,コンクリートポンプトラック,岩石ドリル,ホイスト,ポートクレーンなど,金属機械 鋳造機械,水保存機械,輸送機械ローリングミール,ボトル吹き機 吹きフィルムマシン,注射鋳造機 横断固定差分,タイヤメカニズム,トレーラーバランスビーム,真空スイッチなど
アプリケーション フィールド:
1建設機械のための特殊ベアリング
2注射鋳造機械のための特殊ベアリング
3模具用の特殊ベアリング
4自動車:エアコンコンプレッサー,燃料ポンプ,ギアボックス,緩衝器,エンジンの起動など
5液体部品:ギアポンプ,ピストンポンプ,バネポンプ,コンプレッサー,オイルシリンダーなど
6ロジスティック・ポート・機械: 移動トラック,スタッカー,リフティング・プラットフォーム・トラック,ポート・機械などの屋外ロジスティック機械
7スタンプ,鍛造,プレスする機械
8農業機械: 収穫機,種まき機,バレーバレー機,磨機,トラクターおよび別のシリンダー,懸垂システム合体部品および補給できない,または油膜を形成するのが難しい他の部品
9事務用機器: ファックス機,コピー機,スレッダー,スキャナー,プリンター,その他の移動部品
10食品機械
11エネルギー施設:風力発電,太陽光発電,水資源節約発電,その他の便利な利用などの環境に優しい新しいエネルギー
12フィットネス・エンターテインメント機器
| モデル/対応品牌 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| JDB-2 | JDB-22 | JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | 鉄鋼+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | 鉄鋼+ CuSn6Zn6Pb3 フェ3ニ5 |
- | B1 |
| DIN | G-CuZn25 アル5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | 鉄鋼+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 について | C83600 | クラス40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| 化学成分 | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | C0Sn5B5Zn5 | クSn12 | HT250 | Gcr15 |
| 密度(g/cm3) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| 硬さ(HB) | >210 | >250 | >150 | >70 | >80 | >190 | HRC>58 |
| 張力強度(N/mm2) | >750 | >800 | >800 | >200 | >260 | >250 | >1500 |
| 伸縮(%) | >12 | >8 | >15 | >10 | >8 | >5 | >15 |
| 線形膨張係数 | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| 温度の使用(°C) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| 最大動的負荷(N/mm2) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| 最大線形速度(m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| 最大PV値の潤滑量 (N/mm2*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| 恒久的な圧縮変形量 (300N/mm2) |
<0.01 | <0.005 | <0.04 | <0.05 | <0.05 | <0.015 | <0.002 |
