| ブランド名: | VIIPLUS Sleeve & Bearing |
| モデル番号: | C95400アルミニウム青銅 |
| MOQ: | 最低順序量を薮で囲まない標準サイズ |
| 価格: | Bushings High Quality Price Ratio B2B |
| 支払条件: | T/T、L/C、ウェスタン・ユニオン、 |
| 供給能力: | プラグのグラファイト軸受け、中国、製造業者、製造者、工場、卸売、金属のジャーナル・ベアリング、DU Self Lubricating軸受け、合成のスラスト・ベアリング、ブッシュ、グラファイトの合金軸受 |
MISUMIは、グラファイトと銅で強化された高品質の低摩擦オイルフリーブッシュを真鍮合金で提供しています。これらのブッシュは、さまざまな産業用途で優れた性能を発揮するように設計されています。
ブッシュに使用されている真鍮合金は、優れた強度と耐食性を示し、長期的な耐久性を保証します。グラファイトと銅の添加は、ブッシュの耐摩耗性と自己潤滑性をさらに高めます。
オイルフリー設計により、定期的な潤滑が不要になり、メンテナンス要件と運用コストが削減されます。これにより、オイル汚染が望ましくない環境での使用にも適しています。
ブッシュの低摩擦特性は、回転機器のよりスムーズで効率的な動作に貢献します。ポンプ、モーター、コンプレッサー、および高負荷と高速が一般的なその他の機械システムでの使用に適しています。
MISUMIのグラファイトと銅で強化された真鍮合金ブッシュは、正確な適合と信頼性の高い性能を保証するために精密に製造されています。産業システムの効率と信頼性を向上させるための優れた選択肢です。

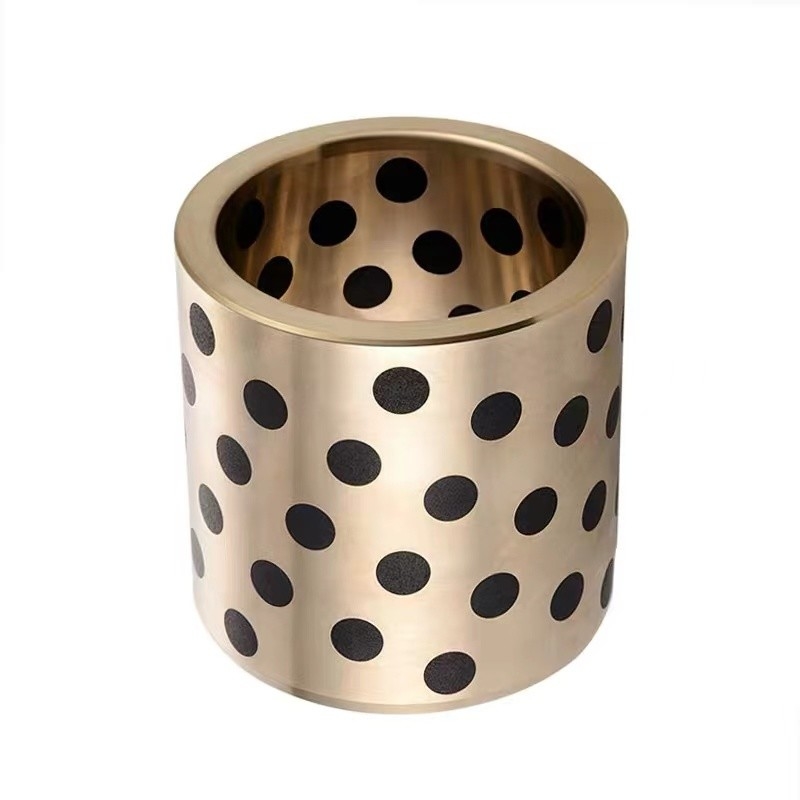

グラファイト含浸真鍮ブッシュ オイルフリーブッシュ - 真鍮合金、ストレート、I.D. F7 (MISUMI) (MPBZU12-15)
MPBZ MPBZU MPBR MPBRU MPBPU MPBZPシリーズ オイルフリー真鍮ガイドブッシュ（自己潤滑用）
| タイプ | ストレート | ブッシュ材質 | グラファイト含浸真鍮 | 最大許容PV値範囲(N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| 最大許容PV値(N/mm2•m/s) | 1.65 | 最大許容荷重(N/mm2) | 29 | 最大許容速度(m/s) | 0.5 |
| 取り付け穴の適合 | H7 |
モデル：各種材質：銅合金 色
分類：MPBZU 20-10L サイズ (20*24*10) MPBZU 20-15L サイズ (20*24*15) MPBZU 20-20L サイズ (20*24*20) MPBZU 20-25L サイズ (20*24*25 ) MPBZU 20-30L サイズ (20*24*30) MPBZU 20-35L サイズ (20*24*35) MPBZU 20-40L サイズ (20*24*40) MPBZU 20-45L サイズ (20*24*45) MPBZU 20-50L サイズ (20*24*50) MPBZU 20-55L サイズ (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
ベアリング機構：固体摩擦
潤滑剤の種類：固体潤滑
追加機能：高温
ベアリング荷重方向：ラジアルベアリング
MISUMI / FIBRO / DANLY 標準サイズ、在庫あり、最高の品質、最高の価格、bronzegleitlager.comが最適です！
製品詳細
| タイプ | ストレート | ブッシュ材質 | グラファイト含浸真鍮 |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| 全長 L(mm) | 15 | 最大許容PV値範囲(N/mm2•m/s) | 1.1～2.0 |
| 最大許容PV値(N/mm2•m/s) | 1.65 | 最大許容荷重(N/mm2) | 29 |
| 最大許容速度(m/s) | 0.5 | 取り付け穴の適合 | H7 |
| 動作温度範囲(℃) | -40～150 | 動作温度範囲（潤滑なし）最小 | -40 |
| 部品番号 | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | ハウジング径 H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| 部品番号 | L | MPBZ | MPBZU | |||||||||||||||||||||
| タイプ | dF7 | Dm6 (*1) |
厚さ (N) | *回転止めネジ（参考） | Dm6 (*1) |
厚さ (N) | ||||||||||||||||||
| MPBZ MPBZU *L寸法（）はMPBZのみ利用可能です。 |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]ハウジング径については、公差H7 (*2) からD寸法 (*1) が推奨されます。（表1を参照）*回転止めネジの表示寸法は推奨寸法です。
