錫メッキ鋼を使用したアンチフリクションPAF P10シリーズフランジ付きプレーンベアリングは、摩擦を低減し、スムーズで信頼性の高い回転を提供するように設計された高性能コンポーネントです。

PAF P10材料で作られたプレーンベアリングで構成されており、このコンポーネントは優れた耐摩耗性と耐久性を提供し、高負荷や高速でも長持ちする性能を保証します。錫メッキ鋼の裏地は耐食性を付加し、ベアリングの全体的な強度と安定性を高めます。

ベアリングのフランジ設計は、さらなるサポートと剛性を提供し、より高い負荷に耐え、変形を防ぎます。これにより、取り付けと取り外しも容易になり、メンテナンス効率が向上します。

錫メッキ鋼を使用したアンチフリクションPAF P10シリーズフランジ付きプレーンベアリングは、機械、ポンプ、モーター、およびスムーズな回転と耐荷重を必要とするその他の機器を含む、幅広い産業用途に適しています。その精密なエンジニアリング、高品質の材料、およびアンチフリクション特性により、最高の性能と耐久性を求める産業用途にとって信頼できる選択肢となっています。

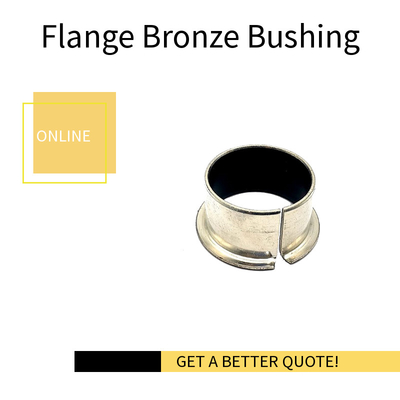

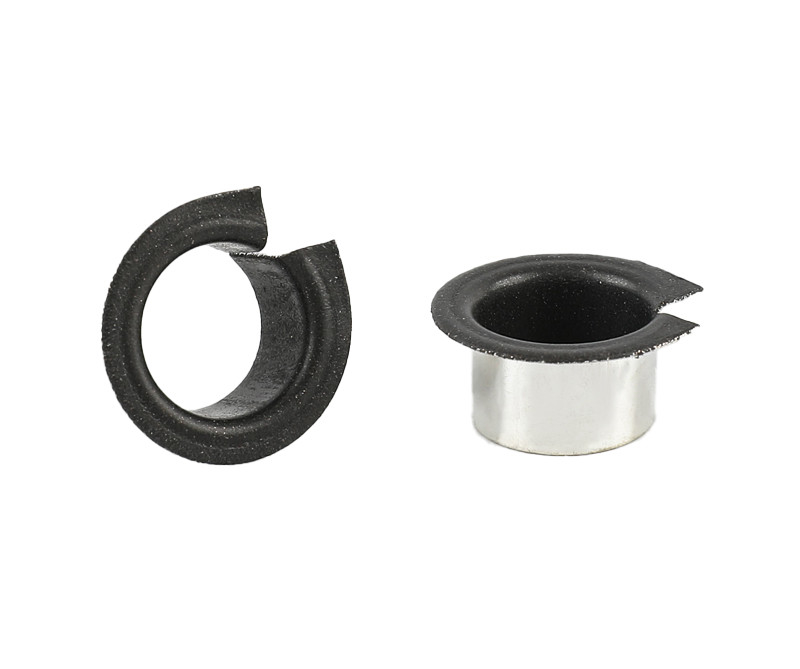

PAF P10シリーズフランジ付きブッシュ

PAF ... P10シリーズフランジ付きブッシュ  ブッシュは、ドライ運転、低摩擦係数、低摩耗、優れた摺動特性に適しており、相手の金属表面を保護できる転写膜を形成し、回転運動や振動運動に適しています。

ポリマープレーンベアリング フランジ付きブッシュ -  高負荷容量、メンテナンスフリー

VIIPLUSは、自己潤滑ベアリングの研究開発、製造、販売を専門としています。主な製品は、金属ポリマー複合ベアリング、バイメタル複合ベアリング、ブロンズコーティングベアリング、自己潤滑モノメタリックベアリングおよびその他のベアリングです。

ポリマープレーンベアリングは、高負荷と中程度の速度の用途に最適です。これらのプレーンベアリングの特別な点は、メンテナンスフリーであることです。

ポリマープレーンベアリングにとって、重要な前提条件は、低潤滑またはドライ運転の状態でも、長期間にわたって確実に機能し、故障しないことです。

金属ポリマー複合自己潤滑ブッシュ材料

鋼バック+多孔質ブロンズ焼結++鉛

• 自己潤滑ブッシュは、非常に優れた耐摩耗性と低摩擦性能を、ドライ運転条件下で幅広い負荷、速度、温度にわたって提供します。
• 潤滑用途に適したブッシュ材料

鋼/焼結ブロンズと鋼

金属ポリマーブロンズバックプレーンベアリング

マイクロセクション

金属ポリマー複合自己潤滑ブッシュ材料

• 摺動層++鉛
• 多孔質ブロンズ焼結
• ブロンズバック

動作性能

可用性

• 標準寸法で利用可能なベアリング形式: 円筒ブッシュ、フランジ付きブッシュ、スライドプレート
• 注文生産のベアリング形式: 特殊寸法の標準形式、スラストワッシャー、フランジ付きスラストワッシャー、ハーフベアリング、スタンピングまたは深絞りによって得られる特殊形状、カスタマイズされたベアリング設計

用途

• 産業用–航空宇宙、農業機器、建設機器、マテリアルハンドリング機器、成形機 - 金属、プラスチック、ゴム; オフィス機器、医療および科学機器、包装機器、空気圧および油圧シリンダー、ポンプおよびモーター、鉄道および路面電車、繊維機械、バルブなど。
• その他–海洋および沖合機器、水または屋外環境でのその他の用途

ISO 3547仕様に準拠した金属ポリマーアンチフリクションプレーンベアリングの組み立て寸法と公差: 円筒ブッシュ ブッシュは内径が事前に仕上げられています。適切な運転クリアランスを使用し、シャフトの直径とハウジングの内径の両方を表に示されている限界に仕上げることが不可欠です。ドライ運転条件下では、指定されたクリアランスが増加すると、性能が比例して低下します。

注文生産

注文生産のメートル法ベアリングとインチ法ブッシュ: 特殊寸法の標準ブッシュ形式、ガスケット、スタンピングまたは深絞りによって得られる特殊形状、カスタマイズされたブッシュ設計。

中国からの注文生産のメートル法ジャーナルベアリングシャフトガイドベアリング—コイル状ブロンズバックブッシュ自己潤滑ベアリング。錫メッキ鋼/ブロンズ/、鉛フリー; DIN1494 / ISO3547。http://bronzegleitlager.com,中国のプレーンベアリングの主要サプライヤーであり、製品範囲には、鋼、ブロンズ、ステンレス鋼またはバイメタルプレーンベアリング、C86300、C93200 Bornzeブッシュ、CNC、カスタムスリーブが含まれます。

メンテナンスフリー、高需要環境向けの金属ポリマートライボロジーソリューション
金属ポリマー自己潤滑

ngベアリングソリューション

見積もりを入手！

製品の説明

摺動層付き自己潤滑プレーンベアリング。

特性

• – メンテナンスフリー（自己潤滑）
• – 低摩擦係数
• – ユニバーサルベアリング
• – 長寿命

使用例

包装機械、モーター、タービン、ポンプ、フォークリフトなど。

形状と形式

プレーン円筒ベアリング、フランジ付きベアリング、スラストワッシャー、スライドプレート。

特殊製造

ご要望に応じて、インチサイズ、特殊長、スライドベアリングを提供できます。図面およびさまざまな用途向けのさまざまな層、鋼、ブロンズ、ステンレス鋼などのさまざまなバックも提供できます。

も利用可能

鉛フリー、さまざまな業界に特化したさまざまな混合物で

スプリット複合ドライスライドベアリング;錫メッキ鋼/銅/、鉛フリー;DIN1494 / ISO3547;メンテナンスフリー;優れた摺動性と耐摩耗性、さまざまなタイプの動きに適しており、高い耐荷重性、強力な全方位適応性。

金属ポリマープレーンベアリング構造は完全に均質であるため、すべての特性–摩耗、耐性、自己潤滑、低摩擦係数、振動および衝撃負荷に対する耐性–は、ベアリングブッシュの壁全体の厚さ全体で一貫しています。

VIIPLUSは自己潤滑ベアリングを供給し、顧客の仕様を満たすかそれを超えるベアリングシステム設計を提供します。

金属バックベアリング

スリーブブッシュとベアリングは、金属製のハウジングに製造できます。金属製のハウジングに自己潤滑ライニングを使用すると、他の非金属ベアリングよりも大幅に少ない運転クリアランスを必要とする、より剛性の高いベアリングが生成されます。もともとは原子力発電所のニーズを満たすために開発されたこの設計は、現在、他の多くの用途で指定されています。

メートル法ジャーナルベアリング、スプリットシームブロンズバック、あらゆるピボットまたはリンケージ用途で優れた性能を発揮します。建設および農業機器の場合、この製品は通常、キングピン、ロッカーシャフト、ディファレンシャル、ヒンジ、ペダル、およびその他の多くのピボットポイントで使用されます。

Technische Daten

• ラップ複合ドライスライドベアリング
• ブロンズ /
• メンテナンスフリー

特性

• 優れた摺動性と耐摩耗性、あらゆるタイプの動きに対応、高負荷容量、優れた耐食性、非磁性

材料

• 支持材料ブロンズまたは鋼
• 中間層焼結ブロンズ
• 摺動層

材料特性

• 比荷重容量静的≤ 200 [N/mm2]
• 比荷重容量動的≤ 140 [N/mm2] 低摺動速度
• 摺動速度≤ 2.5 [m/s]
• 摩擦値 ***0.02 [µ] から 0.25 [µ]
• 温度ひずみ– 200 [°C] から + 280 [°C]
• 最大PV値1.8 [N/mm² x m/s]

公差の詳細

• ハウジングØH7
• 取り付け後のブッシュ内径ØH9
• シャフト公差f7からh8

メンテナンス

• は、摺動層を備えたドライスライドベアリングです。したがって、潤滑は必要ありませんが、基本的に可能です！

適用範囲

• 機械およびプラント建設、繊維加工および農業機械、自動車産業

キャプション

特殊寸法は、ご要望に応じてのみご利用いただけます。*それでも潤滑を使用したい場合は、摺動ベアリングに定期的に潤滑油を塗布してください。
