| ブランド名: | VIIPLUS |
| モデル番号: | グラファイトによって差し込まれる真鍮の薮 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | グラファイトは真鍮の薮のブッシュをオンラインで差し込んだ•滑り軸受の製造業者•自動注油式の薮で囲む製造者 |

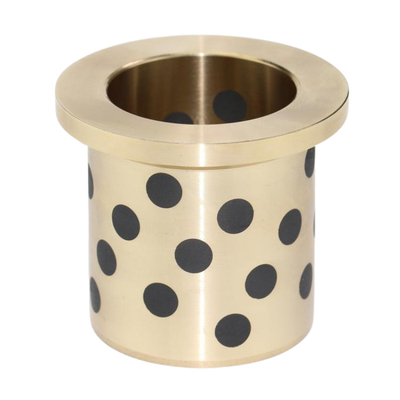

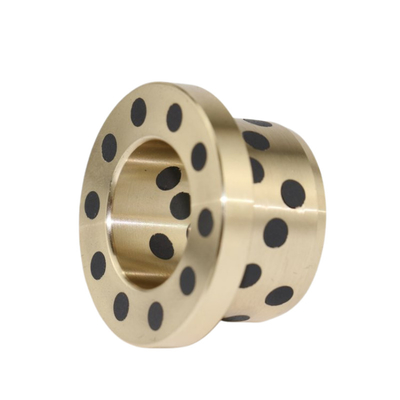

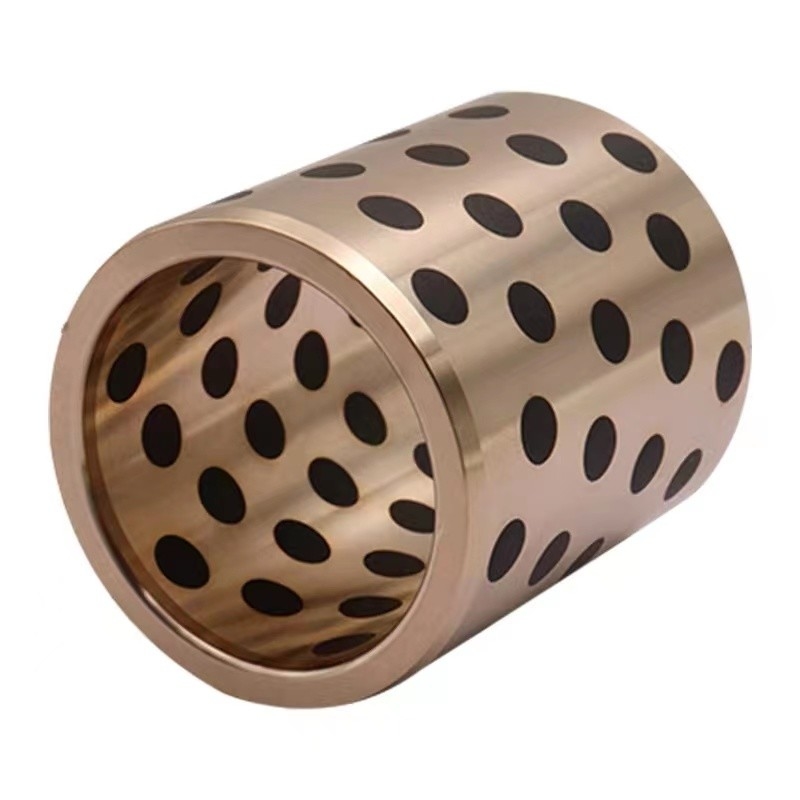

高品質の C86300 合金から作られた自己潤滑ブロンズ ブッシングは、強度、耐久性、自己潤滑特性のユニークな組み合わせを提供します。グラファイトが埋め込まれたこのブッシングは、スムーズで摩擦のない動作を保証し、定期的な潤滑の必要性を排除し、メンテナンスの必要性を減らします。
C86300 合金は鉛スズ青銅の一種で、優れた耐摩耗性と耐腐食性を備えているため、幅広い産業用途に適しています。この合金の高い引張強度と硬度により、ブッシングは重い荷重に耐え、長期間にわたって形状と性能を維持できます。
埋め込まれたグラファイトは、ブッシングと合わせ面の間の摩擦と摩耗を軽減する自然な潤滑層を提供します。この自己潤滑機能により、高温高圧の条件下でもブッシングの寿命が延び、全体的なパフォーマンスが向上します。
グラファイトが埋め込まれた自己潤滑ブロンズブッシングは、取り付けとメンテナンスが簡単で、さまざまな産業用途にコスト効率の高いソリューションを提供します。滑らかなスライド面と信頼性の高いベアリング性能を必要とする機械、装置、その他のコンポーネントに広く使用されています。
要約すると、グラファイトが埋め込まれた C86300 合金製の自己潤滑ブロンズ ブッシングは、スムーズで信頼性の高い動作が求められる産業用途向けに、堅牢で耐久性があり、メンテナンス不要のベアリング ソリューションを提供します。
黒鉛プラグは埋め込み金属部品に、ソリッドブロンズグラファイト自己潤滑ブッシング...
自己潤滑、グラファイト埋め込み、オイルレスベアリング。
探すグラファイト板設計、エンジニアリング、製造ができる企業グラファイト摩耗プレート御社の仕様に合わせて。
自己潤滑性真鍮グラファイトブッシュ、真鍮グラファイトブッシング、グラファイト入り自己潤滑性真鍮/青銅ブッシュ、固体潤滑剤埋め込み真鍮グラファイトベアリングブッシュ、グラファイト青銅ブッシング、グラファイト
自己-潤滑特別に埋め込み固体潤滑剤は摩擦を軽減します。

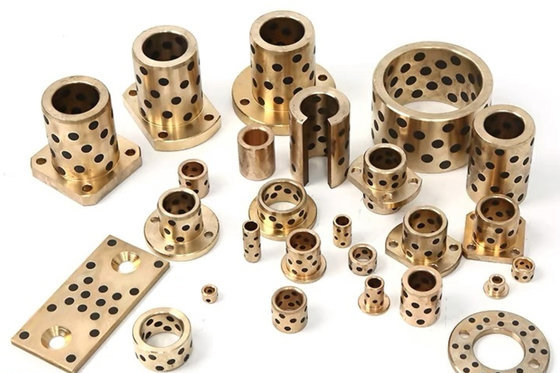

固体潤滑剤インレイブッシュベアリングは、高級金属合金をベース材料として使用し、摩擦の過程でインレイされたグラファイトとグリースにより、固体潤滑剤と潤滑油が自動的に放出されます。自己潤滑ブロンズ＆グラファイト埋め込みガイドブッシング＆摩耗パッドベアリングは、射出成形機、自動車金型、食品機械、水車、エンジニアリング機械などに広く使用されています。
| 材料 | 亜鉛 |
| ブランド | 自己潤滑ブロンズ＆グラファイト埋め込みベアリング |
| 用途/アプリケーション | 産業 / 自動車 |
| サイズ/直径 | 8mm～500mm |
| 形 | 円筒形 |
| 最大積載量 | 100N/mm2 |
| 合金の硬度 | >210 HB |
| 熱膨張係数 | 15 x 10-6℃ |
| 摩擦係数 | オイル - 0.03、ドライ - 0.16 |
| 最大PV値制限 | 200 N/mm2・m/分 |
| 密度 | 8.0g/cm3 |
| 抗張力 | >750N/mm2 |
| 伸長 | >12% |
| 最高温度制限 | 450度C |
| スリーブブッシュ | 16-25-40 | ||
| スリーブブッシュ | 20-30-40 | ||
| ガイドブッシュ02 | D1-30、D2-40、D3-46、A-8、L1/L2 - 23/28 | ||
| ガイドブッシュ03 | D1-38、D2-50、D3-55.A-8、L1/L2 - 28/33 | ||
| ガイドブッシュ04 | D1-48、D2-60、D3-65、A-8、L1/L2 - 28/33 | ||
| 摩耗パッド | 48-10-300L | ||
| 摩耗パッド | 75-10-300L | ||
| ガイドレール | 23-30-300L | ||
| ガイドレール | 28-30-300L |
経済的にカスタムできるブッシングほぼあらゆるサイズに対応?中国製
| 化学物質の要件 | ||||||||||||
| 銅 合金 UNS番号 |
組成、% 最大、特に記載のない限り | |||||||||||
| ニッケル | ||||||||||||
| 銅 | 錫 | 鉛 | 亜鉛 | 鉄 | 含む | アルミニウム | マンガン | アンチモン | 硫黄 | リン | シリコン | |
| コバルト | ||||||||||||
| C86300 | 60.0～66.0 | 0.20 | 0.20 | 22.0～28.0 | 2.0～4.0 | 1.0あ | 5.0～7.5 | 2.5～5.0 | ... | ... | ... | ... |
| C90500 | 86.0～89.0 | 9.0～11.0 | 0.30 | 1.0～3.0 | 0.20 | 1.0あ | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0～85.0 | 15.0～17.0 | 0.25 | 0.25 | 0.25 | 0.50あ | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0～82.0 | 18.0～20.0 | 0.25 | 0.25 | 0.25 | 0.50あ | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0～82.0 | 9.0～11.0 | 8.0～11.0 | 0.8 | 0.7Ｃ | 0.50あ | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| あ 銅の最小値を決定する場合、銅は銅とニッケルの合計として計算される場合があります。 | ||||||||||||
| B 連続鋳造の場合、リンは最大1.5%とします。 | ||||||||||||
| Ｃ スチールバックに使用する場合、鉄は最大 0.35 % とします。 | ||||||||||||
ベアリングブッシングストック -
、INA、-オイルレスミスミなど。見積もり/サンプルを入手してください。今すぐ詳細をご覧ください。
鋳造青銅ベースと埋め込まれた固体潤滑剤で構成された中荷重用の自己潤滑ベアリング。
使用できる自己潤滑ベアリング油無料。高負荷・低速動作で高い性能を発揮します。
| ID 80MM (ID★OD•長さ) | |||||
| 80*90*30 | 80*95*25 | 80*95*75 | 80*96*20 | 80*100*25 | 80*100*75 |
| 80*90*40 | 80*95*30 | 80*95*80 | 80*96*30 | 80*100*30 | 80*100*80 |
| 80*90*50 | 80*95*35 | 80*95*90 | 80*96*40 | 80*100*35 | 80*100*90 |
| 80*90*55 | 80*95*40 | 80*95*95 | 80*96*50 | 80*100*40 | 80*100*100 |
| 80*90*60 | 80*95*50 | 80*95*100 | 80*96*60 | 80*100*45 | 80*100*120 |
| 80*90*70 | 80*95*55 | 80*95*110 | 80*96*70 | 80*100*50 | 80*100*140 |
| 80*90*80 | 80*95*60 | 80*95*120 | 80*96*80 | 80*100*55 | 80*100*150 |
| 80*90*90 | 80*95*65 | 80*95*150 | 80*96*90 | 80*100*60 | 80*100*160 |
| 80*90*95 | 80*95*70 | 80*96*100 | 80*100*70 | ||
| 80*90*100 | 80*96*120 | ||||
| 80*90*120 | 80*96*130 | ||||
| 80*90*140 | 80*96*150 | ||||
| 80*90*150 | |||||
| 80*90*214 | |||||
| ID 85MM (ID*OD•長さ) | |||||
| 85*95*40 | 85*95*70 | 85*100*30 | 85*100*70 | 85*105*40 | 85*105*80 |
| 85*95*50 | 85*95*80 | 85*100*35 | 85*100*80 | 85*105*50 | 85*105*100 |
| 85*95*55 | 85*95*100 | 85*100*40 | 85*100*90 | 85*105*60 | 85*105*119 |
| 85*95*60 | 85*100*50 | 85*100*100 | 85*105*70 | 85*105*120 | |
| 85*100*60 | 85*105*75 | 85*105*160 | |||
| ID90MM（ID*外径*長さ） | |||||
| 90*100*30 | 90*100*80 | 90*105*40 | 90*105*80 | 90*110*30 | 90*110*90 |
| 90*100*40 | 90*100*90 | 90*105*50 | 90*105*90 | 90*110*40 | 90*110*100 |
| 90*100*50 | 90*100*95 | 90*105*60 | 90*105*100 | 90*110*50 | 90*110*110 |
| 90*100*60 | 90*100*100 | 90*105*70 | 90*105*120 | 90*110*60 | 90*110*120 |
| 90*100*70 | 90*100*120 | 90*105*75 | 90*105*150 | 90*110*70 | 90*110*130 |
| タイプ | フラット |
| 材料 | ブロンズ |
| その他の特徴 | 自己潤滑性 |
キャストブロンズメートル法 プレーンスリーブベアリング
固体潤滑材をインサートした青銅。グラファイトプラグ付きブロンズブッシング
グラファイト プラグ ブッシングは、高負荷、高温の用途など、標準的な潤滑が不可能な場合に優れた性能を発揮する自己潤滑ブッシングの完全なラインです。C95400 アルミニウム青銅、C93200 ベアリング青銅、C86300 マンガン青銅など、さまざまな青銅合金から製造されています。
ブヘス デ ブロンセ オートルブリカドス
グラファイトプラグ付き真鍮ブッシュ合金材料
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 学年 中国ブランド GB1776-87 |
亜鉛 鉄マンガン |
亜鉛 | 亜鉛 | 亜鉛 | スチール+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際的 ISO1338 |
GCuZn25 鉄マンガン |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | 銅スズ12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ ディン |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | スチール+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ合衆国 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| 英国規格 | ＨＴＢ２ | LG2 | AB1 | PB4 | LG2 | - | - |
材料合金化学組成
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 銅 ( % ) | 休む | 休む | 休む | - | - | ||
| スズ ( % ) | - | 6 | - | 10 | 6 | - | - |
| 亜鉛 ( % ) | 25 | 6 | - | - | 6 | - | - |
| ニッケル（％） | - | - | - | - | - | - | - |
| （ % ） | 6 | - | 10 | - | - | - | - |
| 鉄 ( % ) | 3 | - | 3 | - | - | 休む | 休む |
| マンガン ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| クレジット ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| （％） | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| シ ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| 鉛 ( % ) | - | 3 | - | - | 3 | - | - |
技術的パラメータ
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 最大荷重 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| 最高速度 V ( m/s ) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 | ||
| 最大PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| 密度 ρ( g/cm3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| 引張強度（N/mm²） | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| 伸長 （ ％ ） | > 10 | > 4 | > 10 | - | - | ||
| 硬度 ( HB ) | > 210 | > 80 | > 80 | > 160 | HRc> 55 | ||
| 最高温度 (℃) | 300 | 350 | 300 | 400 | 350 | ||
| 摩擦係数 ( μ ) | オイル潤滑: 0.03 | 摩擦（乾燥時）：0.16 | |||||
