| ブランド名: | VIIPLUS |
| モデル番号: | 青銅色のブッシュCuSn8P （DIN 17662） DIN 1494/ISO 3547 |
| MOQ: | MATE-TO-ORDERの習慣のブッシュ |
| 価格: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| 支払条件: | T/T |
| 供給能力: | 穴があいた青銅色軸受け、明白な青銅色の包まれた軸受け |

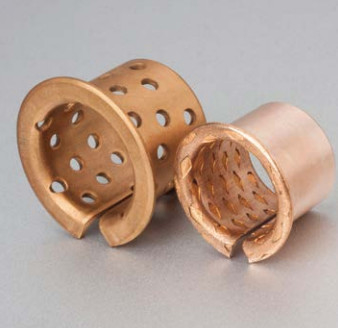

オイルポケット付き高温耐性フランジ付きブロンズブッシングは、高温環境で優れた耐久性と性能を発揮するように設計された精密製造部品です。
高品質のブロンズ素材で作られたこれらのブッシングは、構造の完全性を損なうことなく、非常に高い温度に耐えることができます。フランジ設計により安定性と剛性が増し、重い負荷や高速動作を処理するブッシングの能力がさらに向上します。
オイルポケットの採用は、潤滑油の保持を可能にする独自の機能であり、高温条件下でもブッシング表面に継続的な潤滑を提供します。これにより、スムーズで信頼性の高い動作が保証され、摩擦と摩耗が軽減され、ブッシングの寿命が延びます。
これらのブッシングは耐熱性に優れているため、高速機械、高温環境、その他の厳しい状況を含む幅広い産業用途に適しています。既存の機器をアップグレードする場合や新しい機械を設計する場合、これらのブッシングは、過酷な条件下でも信頼性の高いパフォーマンスを確保するための優れた選択肢です。
要約すると、オイルポケット付き高温耐性フランジ付きブロンズブッシングは、高温用途に不可欠な耐久性、安定性、潤滑特性を兼ね備えています。これらのブッシングの詳細と、それがお客様の特定の産業ニーズにどのように対応できるかについては、今すぐお問い合わせください。
詳しくは、サプライヤーにお問い合わせください。無料見積もりをお受け取りください。
MBZ-B09 ブロンズベアリング（潤滑インデント付き）ブロンズブッシングカタログより
繊維機械、農業機械等
| シャフト公差 | 住宅許容度 |
|---|
タイプを選択…
製品
製品を選択…
形状
フォームを選択…
ユニット
ユニットを選択…

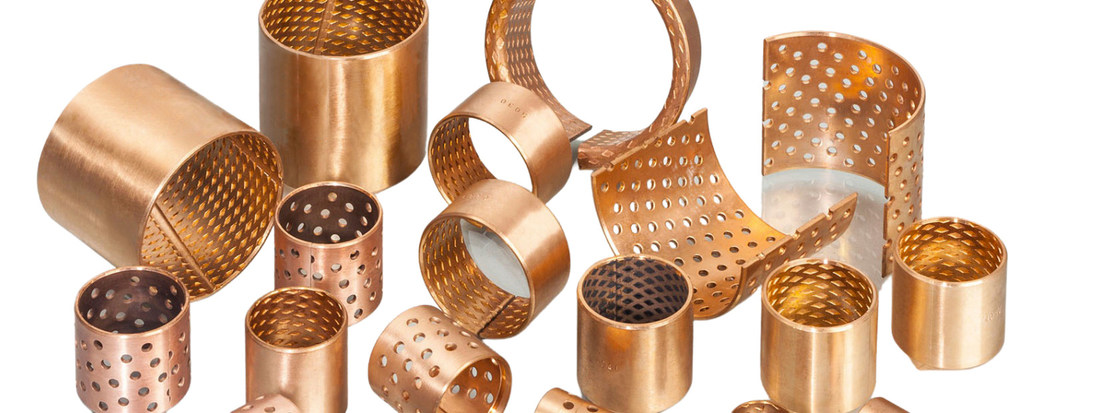

潤滑インデント付き CuSn8 製ブロンズベアリングとブロンズスリーブブッシング
可用性
用途 標準寸法で利用可能なベアリング形状: — オーダーメイドのベアリング形状: 非標準寸法の円筒形ブッシュ、フランジ付き寸法、フランジ付きブッシュ、スライディング プレート、カスタマイズされたベアリング設計 産業: 機械ハンドリングおよびリフティング装置、油圧シリンダー、空気圧装置、医療機器、繊維機械、農業機器など。
潤滑用凹部付き CuSn8 製ブロンズベアリング
例えば
ブロンズブッシング MBZ-B0930x34x50mm
ブロンズブッシング MBZ-B0945x50/60x50mm
グリースリザーバーが大きいとメンテナンス間隔が長くなり、汚れやゴミが穴に吸い込まれ、摩耗が軽減されます。
ベアリングは冷間成形可能な均質青銅で包まれており、これにより優れた材料特性が得られます。フランジの実装により、ベアリングは軸方向の荷重も支えることができます。

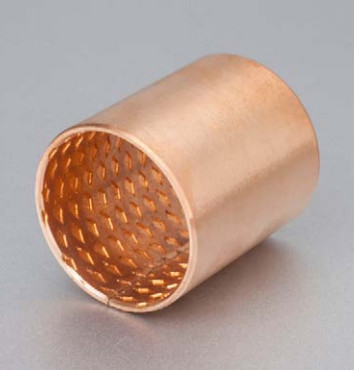

標準サイズでは、ベアリング面にダイヤモンド形の潤滑インデントが取り付けられています。
これらのくぼみは潤滑剤の貯蔵庫として機能し、始動時に潤滑膜を急速に形成して始動摩擦を低減します。WB800/WB700 素材の特性とラッピングおよび調整の手順により、このタイプのベアリングは、高負荷と比較的ゆっくりとした動きが発生する構造に特に適しています。
| 材料： | 均質青銅（Cu 91.3%、Sn 8.5%、P 0.2%） |
| 降伏点: (Rp0,2): | 約300N/mm2 |
| 引張強度:(Rm) | 約450N/mm2 |
| 硬度： | 約125～150 HB |
| 摩擦： | 0.08～0.25µ |
| 最高速度: | 2.5メートル/秒 |
| 温度： | -100 / +200 °C |
| 負荷 | スピード |
| カルシウム：280N/mm2 | 0 メートル/秒 |
| 80 – 120 N/mm2 | 0.01メートル/秒 |
| 30～40N/mm2 | 2.0メートル/秒 |
許容範囲:
ハウジング H7 に押し込まれたベアリングは、許容差 H9 になります。シャフトの推奨許容差は、許容差 e または f の位置で IT 7 または IT 8 です。
潤滑:
追加の潤滑はシャフトを通して、またはハウジングを通してラジアル方向に行う必要があります。グラファイトや二硫化モリブデンの添加剤を含むグリースなど、すべての一般的なグリースを使用できます。
利点：
特別：
代表的な用途:
| 材料： | 均質青銅（Cu 91.3%、Sn 8.5%、P 0.2%） |
| 降伏点: (Rp0,2) | 約250N/mm2 |
| 引張強度: (Rm) | 約450N/mm2 |
| 硬度： | 約110～150HB |
| 摩擦： | 0.10～0.25µ |
| 最高速度: | 2.5メートル/秒 |
| 温度範囲: | -100 / +200 °C |
| 負荷 | スピード |
| カルシウム：250N/mm2 | 0 メートル/秒 |
| 80 – 120 N/mm2 | 0.01メートル/秒 |
| 30～40N/mm2 | 2.0メートル/秒 |
潤滑:
追加の潤滑は、シャフトの開口部またはハウジングを介して放射状に行う必要があります。通常の潤滑グリースはすべて使用できます。グラファイトまたは二硫化モリブデン添加剤を含む潤滑グリースも適しています。
許容範囲：
H7 ハウジングに圧入されたベアリングの許容差は H9 です。推奨シャフト許容差は IT7 または IT8、許容差位置は e または f です。
特別デザイン
典型的な使用例
利点
| タイプ | 材料 | 寸法 |
| ブロンズブッシング | K-WB100-105-100C | 100-105-100 |
| ブロンズブッシング | K-WB100-105-50C | 100-105-50 |
| ブロンズブッシング | K-WB100-105-60C | 100-105-60 |
| ブロンズブッシング | K-WB120-125-100C | 120-125-100 |
| ブロンズブッシング | K-WB120-125-60C | 120-125-60 |
| ブロンズブッシング | K-WB125-130-40C | 125-130-40 |
| ブロンズブッシング | K-WB125-130-60C | 125-130-60 |
| ブロンズブッシング | K-WB130-135-60C | 130-135-60 |
| ブロンズブッシング | K-WB150-155-100C | 150-155-100 |
| ブロンズブッシング | K-WB16-18-20C | 16-18-20 |
| ブロンズブッシング | K-WB18-20-20C | 18-20-20 |
| ブロンズブッシング | K-WB20-23-20C | 20-23-20 |
| ブロンズブッシング | K-WB20-23-30C | 20-23-30 |
| ブロンズブッシング | K-WB25-28-30C | 25-28-30 |
| ブロンズブッシング | K-WB26-30-30C | 26-30-30 |
| ブロンズブッシング | K-WB28-32-30C | 28-32-30 |
| ブロンズブッシング | K-WB30-34-25C | 30-34-25 |
| ブロンズブッシング | K-WB30-34-30C | 30-34-30 |
| ブロンズブッシング | K-WB30-34-40C | 30-34-40 |
| ブロンズブッシング | K-WB30-34-50C | 30-34-50 |
| ブロンズブッシング | K-WB30-34-60C | 30-34-60 |
| ブロンズブッシング | K-WB32-36-40C | 32-36-40 |
| ブロンズブッシング | K-WB35-39-30C | 35-39-30 |
| ブロンズブッシング | K-WB35-39-40C | 35-39-40 |
| ブロンズブッシング | K-WB35-39-50C | 35-39-50 |
| ブロンズブッシング | K-WB40-44-30C | 40-44-30 |
| ブロンズブッシング | K-WB40-44-40C | 40-44-40 |
| ブロンズブッシング | K-WB40-44-50C | 40-44-50 |
| ブロンズブッシング | K-WB40-44/55-50F | 40-44/55-50 |
| ブロンズブッシング | K-WB40-44-60C | 40-44-60 |
| ブロンズブッシング | K-WB45-50-35C | 45-50-35 |
| ブロンズブッシング | K-WB45-50-40C | 45-50-40 |
| ブロンズブッシング | K-WB45-50-50C | 45-50-50 |
| ブロンズブッシング | K-WB50-55-40C | 50-55-40 |
| ブロンズブッシング | K-WB50-55-50C | 50-55-50 |
| ブロンズブッシング | K-WB50-55/65-50F | 50-55/65-50 |
| ブロンズブッシング | K-WB50-55-60C | 50-55-60 |
| ブロンズブッシング | K-WB50-55-70C | 50-55-70 |
| ブロンズブッシング | K-WB55-60-40C | 55-60-40 |
| ブロンズブッシング | K-WB55-60-50C | 55-60-50 |
| ブロンズブッシング | K-WB55-60-60C | 55-60-60 |
| ブロンズブッシング | K-WB60-65-40C | 60-65-40 |
| ブロンズブッシング | K-WB60-65-50C | 60-65-50 |
| ブロンズブッシング | K-WB60-65-60C | 60-65-60 |
| ブロンズブッシング | K-WB60-65-70C | 60-65-70 |
| ブロンズブッシング | K-WB60-65/75-70F | 60-65/75-70 |
| ブロンズブッシング | K-WB60-65-80C | 60-65-80 |
| ブロンズブッシング | K-WB65-70-40C | 65-70-40 |
| ブロンズブッシング | K-WB65-70-60C | 65-70-60 |
| ブロンズブッシング | K-WB65-70-80C | 65-70-80 |
| ブロンズブッシング | K-WB70-75-40C | 70-75-40 |
| ブロンズブッシング | K-WB70-75-50C | 70-75-50 |
| ブロンズブッシング | K-WB70-75-60C | 70-75-60 |
| ブロンズブッシング | K-WB70-75-70C | 70-75-70 |
| ブロンズブッシング | K-WB70-75-80C | 70-75-80 |
| ブロンズブッシング | K-WB75-80-40C | 75-80-40 |
| ブロンズブッシング | K-WB75-80-80C | 75-80-80 |
| ブロンズブッシング | K-WB80-85-50C | 80-85-50 |
| ブロンズブッシング | K-WB80-85-60C | 80-85-60 |
| ブロンズブッシング | K-WB80-85-80C | 80-85-80 |
| ブロンズブッシング | K-WB95-100-100C | 95-100-100 |
| ブロンズブッシング | BK090-2030 | 20-23-30 |
| ブロンズブッシング | BK090-3030 | 30-34-30 |
| ブロンズブッシング | BK090-3040 | 30-34-40 |
| ブロンズブッシング | BK090-4040 | 40-44-40 |
| ブロンズブッシング | BK090-4050 | 40-44-50 |
| ブロンズブッシング | BK090-5050 | 50-55-50 |
| ブロンズブッシング | BK090-5060 | 50-55-60 |
| ブロンズブッシング | BK090-2530 | 25-28-30 |
| ブロンズブッシング | BK090-3240 | 32-36-40 |
| ブロンズブッシング | BK090-6050 | 60-65-50 |
| オイルレスベアリング | K-WB80-95-90C | 80-95-90 |
| オイルレスベアリング | K-WB85-95-85C | 85-95-85 |
| オイルレスベアリング | K-WB70-85-50C | 70-85-50 |
| オイルレスベアリング | K-WB70-85-60C | 70-85-60 |
| オイルレスベアリング | K-WB70-85-70 | 70-85-70 |
| オイルレスベアリング | K-WB65-75-65C | 65-75-65 |
| オイルレスベアリング | K-WB60-70-60C | 60-70-60 |
| オイルレスベアリング | K-WB60-70-70C | 60-70-70 |
| オイルレスベアリング | K-WB60-75-60C | 60-75-60 |
| オイルレスベアリング | K-WB60-75-80F | 60-75/90(7.5)-80 |
| オイルレスベアリング | K-WB50-60-50C | 50-60-50 |
| オイルレスベアリング | K-WB50-60-60C | 50-60-60 |
| オイルレスベアリング | K-WB40-50-50C | 40-50-50 |
| オイルレスベアリング | K-WB30-40-30 | 30-40-30 |
| オイルレスベアリング | K-WB40-50-40 | 40-50-40 |
| オイルレスベアリング | K-WB50-60-60C | 50-60-60 |
| オイルレスベアリング | K-WB50-60-60F | 50-60/75(5)-60 |
| オイルレスベアリング | K-WB60-70-70C | 60-70-70 |
| オイルレスベアリング | K-WB50-60-70F | 50-60/75(5)-70 |
