| ブランド名: | VIIPLUS |
| モデル番号: | グラファイトによって差し込まれる真鍮の薮 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | グラファイトは真鍮の薮のブッシュをオンラインで差し込んだ•滑り軸受の製造業者•自動注油式の薮で囲む製造者 |

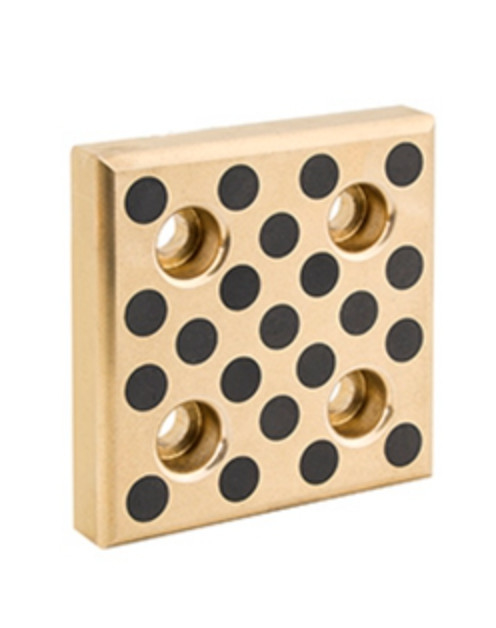

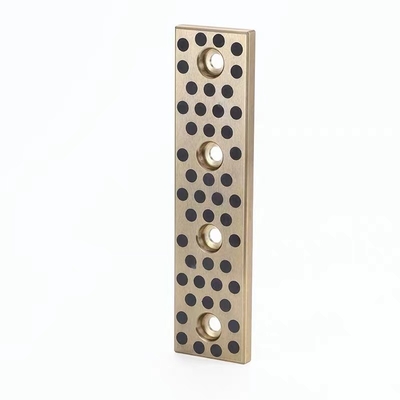

The C86300 Alloy Solid Lubricant Guide Rail Wear Pad JSP Plate is a specialized component designed to provide superior wear resistance and lubrication for guide rails in various industrial applicationsC86300合金で作られ,強度と耐久性を含む優れた機械性能を提供します.
固体潤滑剤は,高摩擦環境でもスムーズかつ効率的な動作を保証します.この潤滑剤は摩擦と熱発生を効果的に軽減します.ガイドレールの磨きを最小限に抑える.
この着用パッドのJSPプレート設計は,簡単に設置し,ガイドレールに安全に固定することを保証します.それは安定で信頼性の高いサポート表面を提供します.ガイドレールの過度の磨きや損傷を防ぐこと.
C86300合金固体潤滑剤ガイドレールウェアパッド JSPプレートは,重用機械,自動化システム,輸送機器頑丈な構造と潤滑性能により,磨きを軽減し,ガイドレールの性能を向上させるのに信頼できる選択になります.
概要するとC86300 アルloy Solid Lubricant Guide Rail Wear Pad JSP Plateは,工業用ガイドレールの耐磨性や潤滑性を高めるための非常に効果的なソリューションです優れた性能により,よりスムーズに動作し,使用寿命が長くなり,保守コストが削減されます.
|
| 違う | DIN | 材料番号 | 指定 | ASTM規格 | 比例する | 密度 (g/cm3) | 0.2% ストレイン (MPa) | 張力強度 (MPa) | ストレンド (%) | Eモジュール (MPa) | 硬さ (HB) | 申請 |
| 1 | 1705 | 2.1090.01 | CZn7ZnPb | B 584 について | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 自動車,航空宇宙,および海洋工学で,強度と耐腐蝕性を要求する部品に広く使用されています. 多功能性と性能のために国際的に認められています. |
| 2.1090.03 | CZn7ZnPb | B 271 について | Cu 81 - 85, Sn 6.3 - 7.5Zn2−4,Pb6−8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CZn7ZnPb | B 505 について | Cu 81 - 85, Sn 6.3 - 7.5Zn2−4,Pb6−8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | まだ標準化されていない | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | 一般的に,特に海洋および産業用アプリケーションで,高い負荷容量と耐磨性を要求するベアリング,ブッシング,および部品の製造に使用されます. |
| 2.1061.03 | CuSn12Pb | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 について | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | クアル10ニ | B 584 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | 海上,航空宇宙,重機械で,高強度と耐久性を要求するベアリングと部品の製造に使用されます.極端な負荷と高腐食性環境で知られています. |
| 2.0975.02 | クアル10ニ | B 30 | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | クアル10ニ | B 271 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | クアル10ニ | B 505 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 について | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn 残り | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 重荷ベアリング,水力部品,海上ハードウェアに使用されます. 高い負荷と腐食攻撃に対する耐性のために設計されています. |
| 2.0598.02 | CuZn25Al5 | B 30 | クー60-66,アル5-75,Fe2−4,Mn2.5−5,Zn22−28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 について | クー60-66,アル5-75,Fe2−4,Mn2.5−5,Zn22−28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | クSn12 | まだ標準化されていない | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 20Sb 0 について2P0 について2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 耐磨性が高い軸承,歯車,部品の製造に使用される.特に海水環境では,機械加工能力と耐腐食性が高い.リストのコンテンツの権利は https にあります.■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ |
| 2.1052.03 | クSn12 | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | クSn12 | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 注: 配達表のコード: .01 = 砂を鋳造する .02 =重力鋳造 .03 = 遠心鋳造 .04 =連続鋳造 | ||||||||||||
構造
1 固体潤滑膜
2 固体潤滑剤プラグ
3 青銅の裏付け
スライドコア用T型ガイドレール,銅板
このガイドレールは,耐磨性の高い銅鋳合金で構成され,その滑り表面には,作業条件に応じて一定の割合の固体潤滑剤プラグが均等に配置されています.高強度銅合金により高い負荷承受能力があり,固体潤滑剤は低摩擦フィルムを形成することができます..
技術的に乾燥状態では,ベアリング表面は厚いベアリングフィルムで設計され,
固体潤滑液が最初の接触時にカウンター材料に移動できるようにする.
油のないベアリング検査 - 円筒形部品検査
スリーブベアリング (グラフィット浸透銅から)
| 油のないスライドプレート 磨きプレート 一般用途 | ||||||||||
| 履き心地のプレート 自動潤滑 | W | L について | 厚さ | 穴 | 床頭ボルト | |||||
| A について | B について | C について | D | E について | コード | Qty | ||||
| JSP オイルフリースライドプレート 18*75*10 | 18 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| JSP オイルフリースライドプレート 18*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP オイルフリー スライドプレート 18*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP オイルフリースライドプレート 18*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP 油のないスライドプレート 28*75*10 | 28 | 75 | 10 | 15 | 45 | |||||
| JSP 油のないスライドプレート 28*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP 油のないスライドプレート 28*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP 油のないスライドプレート 28*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP 油のないスライドプレート 35*100*10 | 35 | 100 | 10 | 20 | 60 | M8 | ||||
| JSP 油のないスライドプレート 35*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| JSP 油のないスライドプレート 35*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 3 | |||
| JSP 油のないスライドプレート 35*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| JSP 油のないスライドプレート 35*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 4 | ||
| JSP 油のないスライドプレート 35*350*10 | 350 | 10 | 20 | 80 | 75 | 75 | 80 | 5 | ||
| JSP 油のないスライドプレート 38*75*10 | 38 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| JSP オイルフリー スライドプレート 38*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP 油のないスライドプレート 38*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP 油のないスライドプレート 38*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP オイルフリー スライドプレート 48*75*10 | 48 | 75 | 10 | 15 | 45 | |||||
| JSP オイルフリースライドプレート48*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP オイルフリー スライドプレート 48*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP オイルフリー スライドプレート 48*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP 油のないスライドプレート 50*100*10 | 50 | 100 | 10 | 20 | 60 | M8 | ||||
| JSP 油のないスライドプレート 50*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| JSP 油のないスライドプレート 50*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 4 | |||
| JSP オイルフリー スライドプレート 50*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| JSP 油のないスライドプレート 50*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 5 | ||
| JSP 油のないスライドプレート 50*400*10 | 400 | 10 | 20 | 90 | 90 | 90 | 90 | 5 | ||
| JSP 油のないスライドプレート 75*150*10 | 75 | 150 | 10 | 20 | 110 | ほら | ほら | 4 | ||
| JSP オイルフリースライドプレート 75*200*10 | 200 | 10 | 20 | 80 | 80 | ほら | 6 | |||
| JSP オイルフリースライドプレート 75*250*10 | 250 | 10 | 20 | 105 | 105 | ほら | 6 | |||
| JSP オイルフリースライドプレート 75*300*10 | 300 | 10 | 20 | 85 | 90 | 85 | 8 | |||
| JSP 油のないスライドプレート 75*400*10 | 100 | 10 | 20 | 120 | 120 | 120 | 8 | |||
| JSP オイルフリー スライドプレート 75*500*10 | 500 | 10 | 20 | 115 | 115 | 115 | 115 | 10 | ||
JDB-1固体潤滑剤内蔵ベアリングは,グラフィットが均等に内蔵されている鋳銅で作られています.これは,潤滑が油膜に依存する通常のベアリングよりも優れた性能を持っています.重荷用状態で高温,低速,耐腐蝕性,または油が入力するのが難しい場合,硬さと摩擦防止の両方で性能が倍になります.
連続鋳造機,鉱山機,船舶,エアタービン,水力タービン,プラスチック注射鋳造機などに広く使用できます.
| 基本材料 | CuZn25A16Fe3Mn3 | ダイナミックロード | 100N/mm2 |
| 基礎硬さ | HB210~245 | 摩擦係数 | <0.16 |
| 温度最大 | 300°C | 制限速度 | 乾燥した 0.4m/s オイル 5m/s |
