| ブランド名: | VIIPLUS |
| モデル番号: | グラファイトによって差し込まれる真鍮の薮 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | グラファイトは真鍮の薮のブッシュをオンラインで差し込んだ•滑り軸受の製造業者•自動注油式の薮で囲む製造者 |

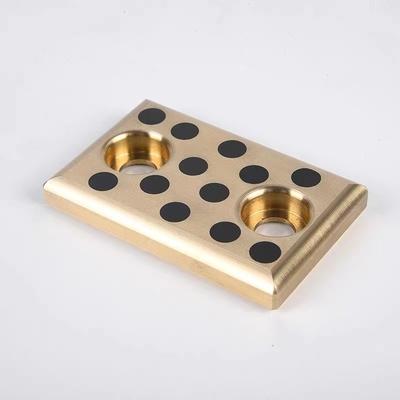

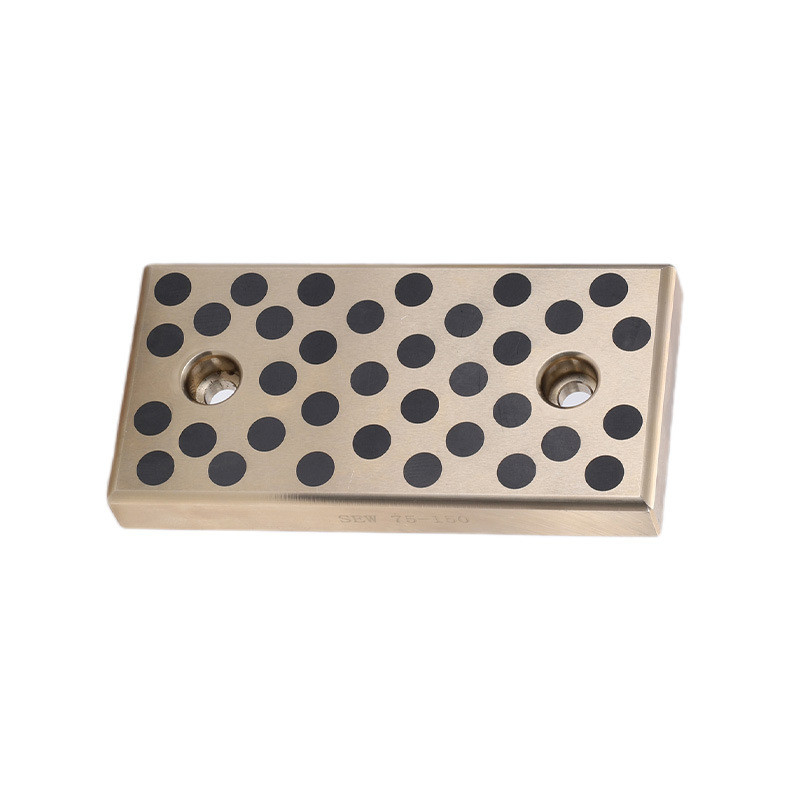

グラフィットプラグ・ブロンズ製のメトリック・オイルレス・ウェア・プレートは,耐久性があり,メンテナンスが不要なベアリング表面を必要とするアプリケーションにとって高効率で長持ちするソリューションです.ブロンズ と グラファイト の 組み合わせ に よっ て 優れた 耐磨 性 と 自己 潤滑 性 が 得 られ ます定期的な潤滑処理を必要とせず,スムーズな動作を保証します.
磨きプレートのメトリックサイズにより,さまざまな産業機械や機器に簡単に組み込まれ,標準メトリック部品との互換性と互換性を確保できます.グラフィットプラグ設計はさらに潤滑性能を向上させる高負荷や高速で摩擦や磨きを軽減します
グラファイトプラグされたブロンズは,耐腐蝕性と極端な温度に耐える能力で知られており,厳しい環境での使用に適しています.耐久性 と 信頼性 は,使用 寿命 を 延長 するダウンタイムとメンテナンスコストを削減します
全体的に,グラフィットプラグ・ブロンズ製のメトリック・オイルレス・ウェア・プレートは,低保守のベアリングソリューションで高性能と耐久性を要求する産業用アプリケーションに理想的な選択です.
| サイズ | ID | 過剰摂取 | W |
| JSP 18*75*10 | 18 | 75 | 10 |
| JSP 18*100*10 | 18 | 100 | 10 |
| JSP 18*125*10 | 18 | 125 | 10 |
| JSP 18*150*10 | 18 | 150 | 10 |
| JSP 28*75*10 | 28 | 75 | 10 |
| JSP 28*100*10 | 28 | 100 | 10 |
| JSP 28*125*10 | 28 | 125 | 10 |
| JSP 28*150*10 | 28 | 150 | 10 |
| JSP 35*100*10 | 35 | 100 | 10 |
| JSP 35*150*10 | 35 | 150 | 10 |
| JSP 35*200*10 | 35 | 200 | 10 |
| JSP 35*250*10 | 35 | 250 | 10 |
| JSP 35*300*10 | 35 | 300 | 10 |
| JSP 35*350*10 | 35 | 350 | 10 |
| JSP 38*75*10 | 38 | 75 | 10 |
| JSP 38*100*10 | 38 | 100 | 10 |
| JSP 38*125*10 | 38 | 125 | 10 |
| JSP 38*150*10 | 38 | 150 | 10 |
| JSP 48*75*10 | 48 | 75 | 10 |
| JSP 48*100*10 | 48 | 100 | 10 |
| JSP 48*125*10 | 48 | 125 | 10 |
| JSP 48*150*10 | 48 | 150 | 10 |
| JSP 50*100*10 | 50 | 100 | 10 |
| JSP 50*150*10 | 50 | 150 | 10 |
| JSP 50*200*10 | 50 | 200 | 10 |
| JSP 50*250*10 | 50 | 250 | 10 |
| JSP 50*300*10 | 50 | 300 | 10 |
| JSP 50*400*10 | 50 | 400 | 10 |
| JSP 75*150*10 | 75 | 150 | 10 |
| JSP 75*200*10 | 75 | 200 | 10 |
| JSP 75*250*10 | 75 | 250 | 10 |
| JSP 75*300*10 | 75 | 300 | 10 |
| JSP 75*400*10 | 75 | 400 | 10 |
| JSP 75*500*10 | 75 | 500 | 10 |
| 違う | DIN | 材料番号 | 指定 | ASTM規格 | 比例する | 密度 (g/cm3) | 0.2% ストレイン (MPa) | 張力強度 (MPa) | ストレンド (%) | Eモジュール (MPa) | 硬さ (HB) | 申請 |
| 1 | 1705 | 2.1090.01 | CZn7ZnPb | B 584 について | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 自動車,航空宇宙,および海洋工学で,強度と耐腐蝕性を要求する部品に広く使用されています. 多功能性と性能のために国際的に認められています. |
| 2.1090.03 | CZn7ZnPb | B 271 について | Cu 81 - 85, Sn 6.3 - 7.5Zn2−4,Pb6−8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CZn7ZnPb | B 505 について | Cu 81 - 85, Sn 6.3 - 7.5Zn2−4,Pb6−8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | まだ標準化されていない | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | 一般的に,特に海洋および産業用アプリケーションで,高い負荷能力と耐磨性を要求するベアリング,ブッシング,および部品の製造に使用されます. |
| 2.1061.03 | CuSn12Pb | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 について | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | クアル10ニ | B 584 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | 海上,航空宇宙,重機械で,高強度と耐久性を要求するベアリングと部品の製造に使用されます.極端な負荷と高腐食性環境で知られています. |
| 2.0975.02 | クアル10ニ | B 30 | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | クアル10ニ | B 271 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | クアル10ニ | B 505 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 について | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn 残り | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 重荷ベアリング,水力部品,海上ハードウェアに使用されます. 高い負荷と腐食攻撃に対する耐性のために設計されています. |
| 2.0598.02 | CuZn25Al5 | B 30 | クー60-66,アル5-75,Fe2−4,Mn2.5−5,Zn22−28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 について | クー60-66,アル5-75,Fe2−4,Mn2.5−5,Zn22−28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | クSn12 | まだ標準化されていない | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 20Sb 0 について2P0 について2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 耐磨性が高い軸承,歯車,部品の製造に使用される.特に海水環境では,機械加工能力と耐腐食性が高い.リストのコンテンツの権利は https にあります.■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ |
| 2.1052.03 | クSn12 | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | クSn12 | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 注: 配達表のコード: .01 = 砂を鋳造する .02 =重力鋳造 .03 = 遠心鋳造 .04 =連続鋳造 | ||||||||||||
|
構造
1 固体潤滑膜
2 固体潤滑剤プラグ
3 青銅の裏付け
スライドコア用T型ガイドレール,銅板
このガイドレールは,耐磨性の高い銅鋳合金で構成され,その滑り表面には,作業条件に応じて一定の割合の固体潤滑剤プラグが均等に配置されています.高強度銅合金により高い負荷承受能力があり,固体潤滑剤は低摩擦フィルムを形成することができます..
技術的に乾燥状態では,ベアリング表面は厚いベアリングフィルムで設計され,
固体潤滑液が最初の接触時にカウンター材料に移動できるようにする.
油のないベアリング検査 - 円筒形部品検査
スリーブベアリング (グラフィット浸透銅から)
連続鋳造機,鉱山機,船舶,エアタービン,水力タービン,プラスチック注射鋳造機などに広く使用できます.
JDB-1固体潤滑剤内蔵ベアリングは,グラフィットが均等に内蔵されている鋳銅で作られています.これは,潤滑が油膜に依存する通常のベアリングよりも優れた性能を持っています.重荷用状態で高温,低速,耐腐蝕性,または油が入力するのが難しい場合,硬さと摩擦防止の両方で性能が倍になります.
| 基本材料 | CuZn25A16Fe3Mn3 | ダイナミックロード | 100N/mm2 |
| 基礎硬さ | HB210~245 | 摩擦係数 | <0.16 |
| 温度最大 | 300°C | 制限速度 | 乾燥した 0.4m/s オイル 5m/s |
