| ブランド名: | https://www.viiplus.com/ |
| モデル番号: | ガイドの薮および推圧洗濯機 |
| MOQ: | 500pcs |
| 価格: | factory price |
| 支払条件: | T/T |
| 供給能力: | 小さいMOQ |

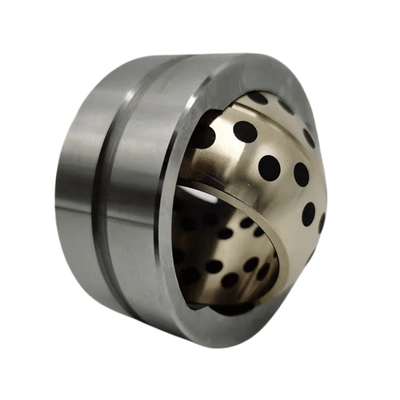

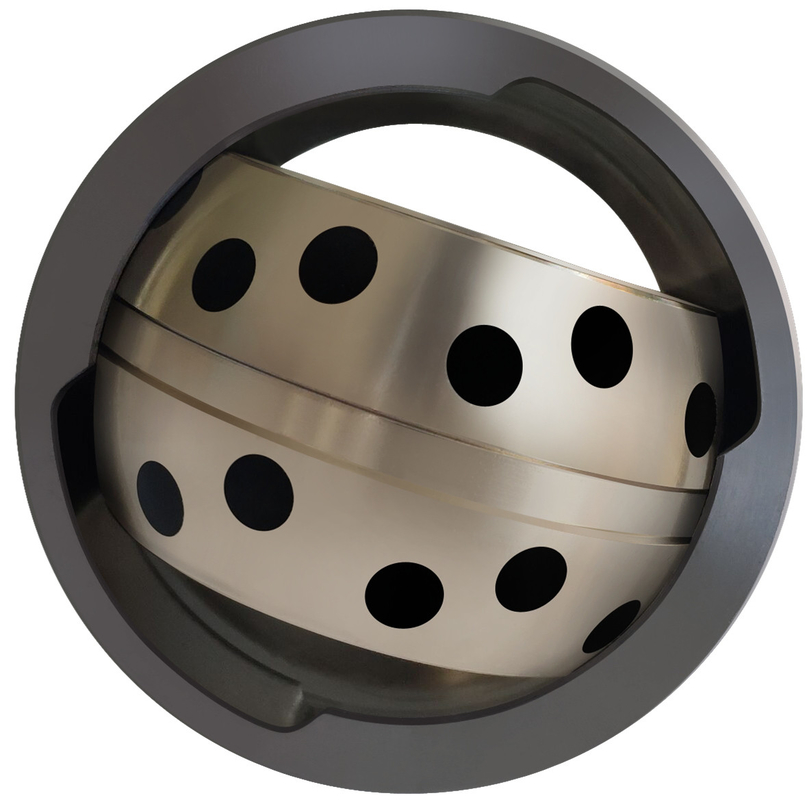

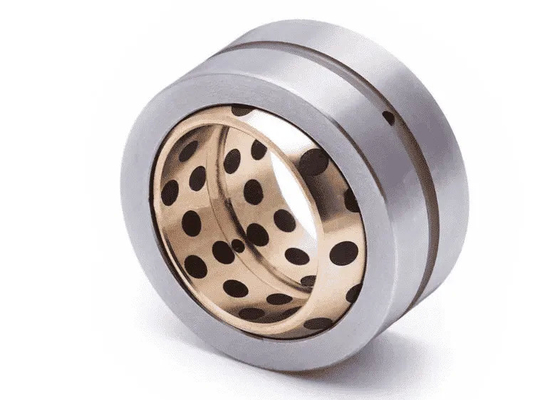

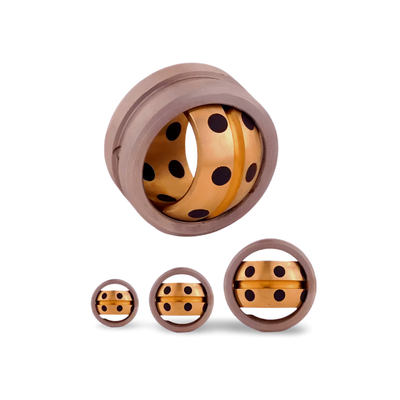

振動するベアリングで性能を向上させる球状の平らな軸SOBS
"高性能プラグされたグラフィット振動球面平面ベアリングSOBS"は,特定のタイプのベアリングを指す技術用語です.その構成要素を理解するために,この用語を解析してみましょう.
高性能: これは,ベアリングが例外的な耐久性,精度,および/または負荷容量で動作するように設計されていることを示します.
プラグされたグラフィット: グラファイトは,自己潤滑性と耐磨性により,ベアリングに使用される材料です."プラグイン"は,グラフィートがベアリングの性能を向上させるために特定の方法で挿入または適用される特定の製造プロセスまたは構造を指す可能性があります..
振動する振動軸承は,振動点や回転関節でよく見られる角運動または振動運動に対応するように設計されています.
球状の平らな軸円形平面ベアリング (球状平面ベアリング) は,回転と傾斜の両方の動きを可能にするベアリングの一種である.ベアリング表面の球状形は,多方向の動きと柔軟性を可能にする.
SOBS: これは,このタイプのローヤリングの略語または特定の名称であるようです.これは商標名,モデル番号,または業界で使用される標準的な略語かもしれません.
概要すると,高性能プラグされたグラフィット振動球状平面ベアリングSOBSは,高性能アプリケーションのために設計されたベアリングです.潤滑性や耐磨性のためにグラフィットを組み込む振動を操作し,多方向の柔軟性を可能にし,SOBSの特定の名称または商標名を持つことができる.
機械工学の領域では,振動軸承は,無数のアプリケーションでスムーズな動作と最適なパフォーマンスを確保するために不可欠な役割を果たします. これらのうち,球状平面ベアリングは,機械内の回転および振動運動に対応する多用性および効率性で顕著です.軸承は,そのコアで球状の平坦なデザインを持っています摩擦と磨きが最小限に抑えられる回転と傾斜運動に対応できる.その特徴は,構造内にグラフィットプラグを組み込むこと.これらのグラフィットプラグは固体潤滑剤として機能します軸承に自己潤滑性を与える.
球状の平面ベアリングは,スライド可能な接触面を収納する球状の内輪と外輪によって特徴付けられる.この設計により,不整列,軸の傾斜,角の動きが異なる程度で高品質のベアリング鋼で作られた内輪と外輪で作られている.同時に,滑り接触面には,鋼と鋼との間の異なる材料が含まれる.鉄鋼と青銅,または鉄鋼と複合材料.
球状平面ベアリングの多用性と強さは,幅広い産業およびアプリケーションで不可欠です.重い機械と建設機器から航空宇宙および自動車システムまで信頼性の高い性能と耐久性が不可欠な環境で利用されています.
航空宇宙において,球状平面ベアリングは,航空機の着陸車系,制御表面,エンジン部品において重要な役割を果たします.高い負荷 と 厳しい 操作 条件 に 耐える 能力 に よっ て,安全 で 効率 的 な 飛行 作業 を 確保 する ため に 理想 的 に 機能 し ます.
自動車業界では,球状平面ベアリングは,ステアリングシステム,懸垂部品,および駆動列組に一般的に使用されています.乱線 を 対応 し,衝撃 や 振動 を 吸収 する 能力 は,車両 の 性能 を 向上 さ せる快適さ,安全性
工業機械の応用では,球状平面ベアリングはコンベヤーシステム,水力シリンダー,関節に広く使用されています.堅固 な 構造 と 高い 負荷 容量 に よっ て,様々な 製造 プロセス が 順調 で 信頼 的 に 行なわ れる.
| 属性: | SOBS |
|
基礎材料:
|
特殊銅 (SO#50SP2)
|
| 構成: | CuZn25A16Fe3Mn3ベース |
|
自動潤滑:
|
そうだ
|
| 潤滑剤: | グラフィット |
|
表面圧 P:
|
100 N/mm2
|
| スライディング速度 v: | 30m/min |
|
P*v値:
|
200 N/mm2 × m/min
|
| 動作温度: | -50°C / +200°C (最大300°C) |
|
摩擦係数:
|
0,07
|
他のタイプのベアリングと比較すると,球状平面ベアリングは,さまざまな産業で広く採用され,人気を得るのに貢献するいくつかの明確な利点を提供しています.
球状平面ベアリングは,重度の放射性および軸性負荷に耐えるように設計されており,高い負荷能力が不可欠なアプリケーションに適しています.頑丈 な 構造 と 効率 的 な 負荷 配分 は,厳しい 条件 の 中 で 信頼 的 な 性能 を 保証 し ます.
自ら 潤滑 する 特性
多くの球状平面ベアリングには,外部の潤滑の必要性をなくすインナーや油脂で満たされた空洞などの自己潤滑機能が装備されています.維持 必要 を 軽減 し,ベアリング の 使用 寿命 を 延長 する費用削減と運用効率を向上させる.
誤った位置付けの調整
適正な性能のために正確なアライナメントを必要とする伝統的なベアリングとは異なり,球状の平面ベアリングは軸の誤ったアライナメントと角運動に対応することができます.この 柔軟性 は 部品 に 負荷 を 最小限に 抑え,機械 の 寿命 を 延長 する特に動的な作業環境では
選択 と 設置 に 関する 主要 な 考え方
球状 の 平ら な 軸承 は 多く の 利点 を 提供 し て い ます が,適正 な 選択 と 設置 は,最適 な 性能 と 長寿 を 確保 する ため に 極めて 重要 です.以下 に は 考慮 する べき 重要な 点 が 挙げ られ て い ます.
負荷要求
球状平面ベアリングを選択する前に 予想される負荷条件を評価することが不可欠です 放射線負荷と軸負荷の両方 動力力と静力力も含まれます適正 な 負荷 容量 を 備える 軸承 を 選択 する なら,信頼 できる 動作 を 確保 し,早速 の 失敗 を 防ぐ こと が でき ます.
環境条件
球状平面ベアリングを選択する際には,極端な温度,湿度,汚染,化学薬品や腐食性物質への曝露適切な密封と表面処理を備えたベアリングを選択することで,不利な条件の影響が軽減され,使用寿命が延長されます.
球状平面軸承は,他の振動軸承のほか,様々な機械システムにおける不可欠な要素であり,比類のない多用性,信頼性,性能を提供します.自動車このベアリングは,スムーズな動作とピーク機能を維持するために不可欠です.エンジニア や 技術 者 は,設計 の 原則 を 把握 し て,システム の 性能 や 効率 を 最適 に する こと が でき ます球状平面ベアリングに関連する用途,利点,重要な要因.わかった
もっと知りたいならオーダーへようこそ7 プラス
標準番号はJDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140JDBS-150JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300 について
| 商品名 | 内径 d | 外径 D | 幅W | 角度 a | S-øD1 | 1 | l2 | 許容される半径負荷 Rd (kN) | 許容される軸負荷 Td (kN) | Rd x V 許容される (kN x m/min) | タイプ | CAD-ダウンロード | 調査 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A について | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A について | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A について | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A について | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A について | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A について | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A について | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A について | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A について | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A について | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A について | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A について | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A について | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A について | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A について | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A について | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A について | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B について | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B について | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B について | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B について | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B について | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B について | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B について | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B について | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B について | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B について | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B について | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B について |
