| ブランド名: | viiplus graphite slide plate |
| モデル番号: | グラファイトのスライドの版 |
| MOQ: | Oil-Freeスライドの版のサイズに従って |
| 価格: | According to the size of the Oil-Free Slide Plates |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 十分な供給容量 |

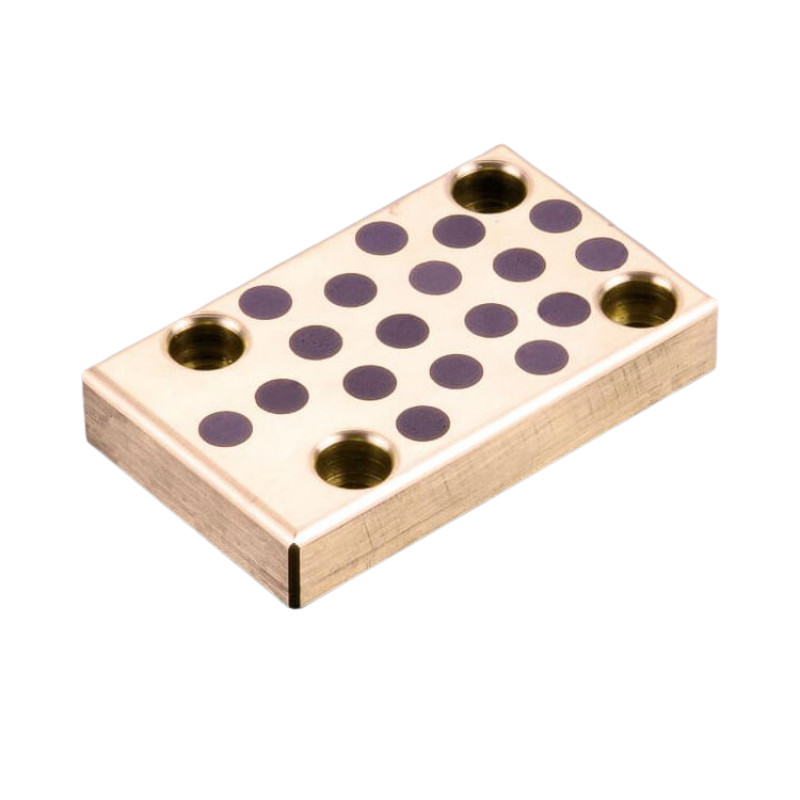

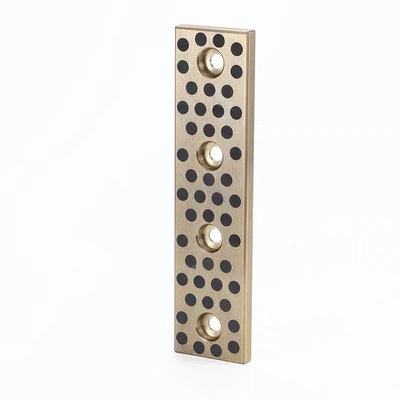

固体潤滑液付きのCAM Vガイドプラグされたグラフィットスライドベアリングプレートは,様々な産業用アプリケーションで例外的な耐磨性とスムーズなスライディング性能を提供するように設計されています.
ローヤリングプレートは高品質のグラフィット材料で作られ,優れた潤滑性能と高温と圧力に耐える能力で知られています.固体潤滑液は,さらに彼らの性能を向上させる滑らかで効率的な動作を保証しながら摩擦と磨きを軽減します.
これらのベアリングプレートのCAM Vガイド設計により,正確なアライナメントと安定したガイドが可能になり,正確かつ信頼性の高い動きが保証されます.プラグ機能は,追加の耐久性を追加し,ゴミや汚染物質がベアリングシステムに入ることを防ぐ寿命を延ばす
これらのベアリングプレートは,機械,輸送機,および他の重用アプリケーションを含む幅広い産業機器で使用するのに適しています.固体 潤滑剤 の 特性 に よっ て,定期 的 な 潤滑 剤 が 困難 で あり,あるいは 不 実践 的 で ある 環境 に 特に 適さ れ て い ます.
固体潤滑液のCAM Vガイドプラグされたグラフィットスライドベアリングプレートは,産業用スライディングアプリケーションに信頼性と効率的なソリューションを提供します.優れた耐磨性とスムーズな滑り性能を提供する.
CAM V ガイド オイルフリー スライディング パーツ 2 面から成る:Cam Bottom Guide Plate & Cam Bottom Slide Plate.
ブロンズVガイド 25CGW:銅合金 + 油のない固体潤滑剤
鉄鋼ガイド 25CGI: S45C (55HRC~)
モデル
25CGW/25CGI
製造者コード
CGW/CGI/CBSP/CBS
油のないスライドプレートは,適切な場所に特別な固体潤滑剤を組み込むことで作られます.シンター合金 (sintered alloy) は,固体潤滑剤と毛穴で満たされた潤滑油の均等な分布を有する特殊合金である.金属基材は負荷を支えるが,固体潤滑液は潤滑を供給し,過酷な条件でも優れた油のない耐久性をもたらします.
| 組成と特性 | ||||||||||||||||
| dg | DIN | 材料 違う 違う 配達表1) |
指定 | ASTM規格 | 比例重量 | 物理的特性 (最小) | ||||||||||
| スタンダード | 合金 違う 違う |
DIN | ASTM | 密度 | 00.2% ストレイン |
ストレイル 強度 |
ストレイン | エモドゥルス | 硬さ | 適用する | ||||||
| シンボル | ρ | δy | δT | |||||||||||||
| ユニット | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CZn7ZnPb | B 584 について | C932 00 | クー 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 許容される 最大の部分 Ni2 は0 Sb0 について3 |
クー 81 - 85 Sn 6.3 - 75 Zn 2 - 4 Pb 6 - 8 ニ1 Sb0 について35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | スタンダード 材料として ほとんどのアプリケーション 国際 標準化 |
||
| 2.1090.03 | CZn7ZnPb | B 271 について | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CZn7ZnPb | B 505 について | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | まだ標準化されていない | クー 84 - 87 SN 11 - 13 Pb 1 - 2 許容されるNiは0.8−1.5 最大の部分 Ni2 は0 Sb0 について2 P0 について2 |
クー 85 - 88 SN 10 - 12 Pb 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | 高性能の材料 負荷と/または 腐食ストレス 攻撃国際 部分的にだけ 標準化 |
|||
| 2.1061.03 | CuSn12Pb | まだ標準化されていない | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 について | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | クアル10ニ | B 584 について | C955 00 | C u ミニ 75 アル 8.5 - 110 Ni4.0 -65 フェ 3.5 - 55 許容される 最大の部分 ミン33 |
クー・ミニ 78 10から11まで5 Ni 3 - 5 は5 フェ3−5 最大3分5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | 材料について 極端な負荷 そして/または高 腐食性 環境 国際 標準化 |
||
| 2.0975.02 | クアル10ニ | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | クアル10ニ | B 271 について | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | クアル10ニ | B 505 について | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 について | C863 00 | クー 60 - 67 アル 3 - 7 フェ 1.5 - 4 Mn 2.5 - 5 休憩時間 許容される 最大の部分 3個以上 |
クー60 - 66 アル5−75 フェ2−4 Mn 2.5 - 5 Zn 22 - 28 最大は1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | 材料について 最大の負荷 持っていない 腐食的な攻撃 国際 部分的に 標準化された 広い範囲で |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 について | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | クSn12 | まだ標準化されていない | ク 84 - 88 SN 11 - 13 Pb 1 Ni2 は0 Sb0 について2 P0 について2 |
クー 85 - 88 SN 10 - 12 Pb 1 - 15 Niは0.8−1です5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | 材料は 耐磨性が良い 腐食 海水 耐性 国際 部分的に 標準化 |
|||
| 2.1052.03 | クSn12 | まだ標準化されていない | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | クSn12 | まだ標準化されていない | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 配達表: .01 =砂を鋳造する .02 =重力鋳造 .03 = 遠心鋳造 .04 =連続鋳造 | ||||||||||||||||
テクニカルデータ
| グレード | JDB-10 | JDB-20 | JDB-30 | JDB-40 | JDB-50 |
| 材料 | CuZn25Al5 | C0Sn5B5Zn5 | CuAI10Ni5Fe5 | HT250 | クSn12 |
| 密度 | 8 | 8.9 | 7.8 | 7.35 | 8.9 |
| 硬さ | ≥210 | ≥70 | ≥150 | ≥160 | ≥75 |
| 張力強度 | ≥750 | ≥250 | ≥500 | ≥150 | ≥270 |
| 収力強度 | ≥450 | ≥90 | ≥260 | ≥150 | |
| 伸縮 | ≥12 | ≥13 | ≥10 | ≥12 | ≥5 |
| 線形膨張係数 | 1.9×10−5°C | 1.8×10−5°C | 1.6×10−5°C | 0.8×10−5°C | 1.8×10−5°C |
| マックス・テンプ | -40~+300°C | -40~+400°C | -40~+400°C | -40~+150°C | -40~+400°C |
| マックス.ダイナミックロード | 100 | 60 | 50 | 70 | 70 |
| マックス.スピード (乾燥) | 15 | 10 | 20 | 0.15 | 10 |
| N/mm2*m/s (潤滑量) | 200 | 60 | 60 | 0.8 | 80 |
| 圧縮変形 | <0.01mm | <0.05mm | < 0.04mm | <0.05mm |
1油のないスライドプレートは,潤滑剤の恒常供給が必要であり,頻繁または頻繁な起動および停止運動が必要であり,油膜が形成するのが困難である場所で最も効果的です.
2油のないスライドプレートは油のない条件で使用されるため,潤滑器具は必要ありません.この方法 は 組み立て 時間 を 短くし,炭化水素 の 汚染 や 他 の 問題 を 防ぐ こと に よっ て,より 清潔 な 環境 に 繋がる.
3油のないスライドプレートは 発作抵抗性が優れている.
材料:C86300 ブロンズオー無線スライドプレート(以前は銅合金JIS,HBSC4) 特殊固体潤滑剤.より効率的な使用のために初期潤滑が推奨されます.銅合金製の油のない滑り板
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) 化学組成の質/% |
|||||||||
| クー | Sn | アール | フェ | ミニ | ニ | Pb | そうだ | P | Zn |
| 81.0-85 だった0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 60.0-8 だった0 | 0.01 | 1.5 | 2.0-4 だった0 |
| 張力強度 (Mpa) | 降力強度 (Mpa) | 柔らかさ% | 硬さ (HB) |
| 241 | 138 | 10 | 65 |
| 25CGW | 35 | 75 | 24 | 15 | 30 | 45 | - | 2 | 8 | 15 | 15 | 15 | 4 | 11 | 9 | 14 |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 85 | 45 | ||||||||||||||
| 150 | 110 | 70 | ||||||||||||||
| 50 | 75 | 31 | 15 | 30 | 45 | - | 2 | 10 | 15 | 18 | 15 | 8 | 13 | 11 | 17.5 | |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 25 | 50 | 75 | 25 | ||||||||||||
| 150 | 25 | 50 | 100 | 50 | ||||||||||||
| 65 | 100 | 35 | 20 | 40 | 60 | - | 2 | 10 | 20 | 18 | 15 | 8 | 10 | 11 | 17.5 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | ||||||||||
| 200 | 4 | 100 | ||||||||||||||
| 250 | 5 | 150 | ||||||||||||||
| 300 | 6 | 200 |
| 25CGI | 35 | 75 | 20 | 15 | 30 | 45 | - | 2 | 8 | 15 | 17 | 4 | 9 | 14 | 35 |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 85 | 45 | |||||||||||||
| 150 | 110 | 70 | |||||||||||||
| 50 | 75 | 32 | 15 | 30 | 45 | - | 2 | 10 | 15 | 29 | 10 | 11 | 17.5 | 50 | |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 25 | 50 | 75 | 25 | |||||||||||
| 150 | 100 | 50 | |||||||||||||
| 65 | 100 | 47 | 20 | 40 | 60 | - | 2 | 10 | 20 | 44 | 20 | 11 | 17.5 | 65 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | |||||||||
| 200 | 4 | 100 | |||||||||||||
| 250 | 5 | 150 | |||||||||||||
| 300 | 6 | 200 |
このタイプのオイルフリースライドプレートは,油を導入することができない乾燥,高温,高圧,腐食性,水,または他の化学環境で適用することができます.自動車製品ラインで広く使用されています水道工学,ダムゲート,プラスチック産業,その後鋳造機,金属産業の鉄鋼ロール,鉱物機械,船舶,ターボ発電機,水力タービン,そして注射鋳造機.
VSB-50Pスライディングブロック材料は,固体潤滑剤が組み込まれている強い鋳銅ベースの金属でできています. 基礎金属は高い負荷に耐え,固体潤滑剤は自己潤滑を提供します.ローヤリングは,低速で極端な高温/低温の条件下では,前滑油なしで優れた性能を示しています.この材料は,特に高負荷,間歇的な振動運動のための,メンテナンスフリーなベアリングソリューションを提供します.
