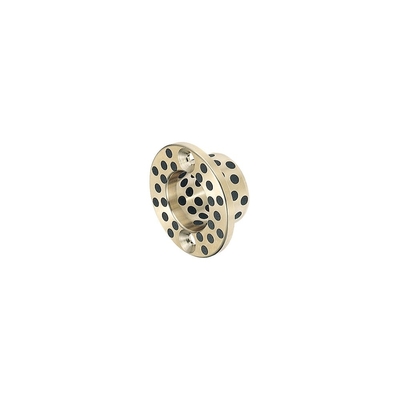

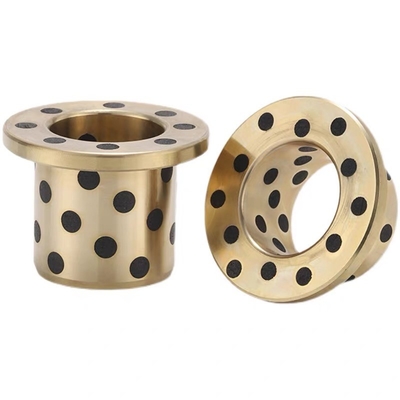

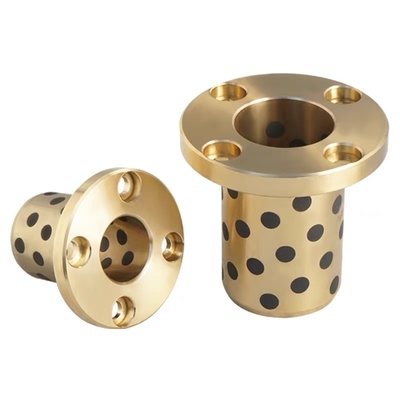

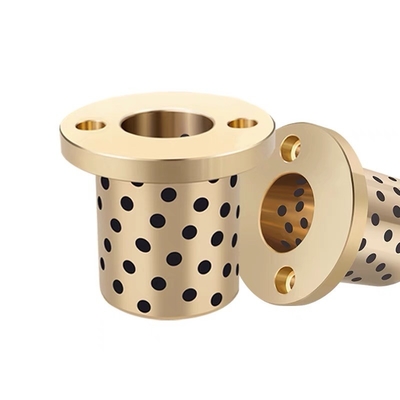

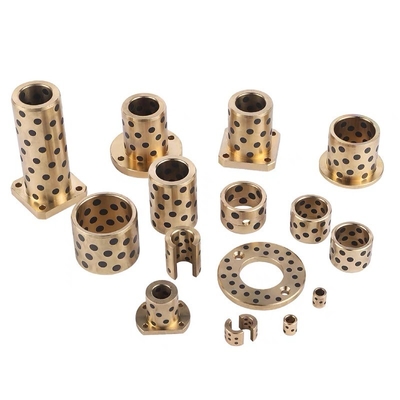

銅合金から作られ、MPKZ30-20モデルなどのスラストタイプの設計を特徴とするオイルフリーブッシングは、例外的な耐摩耗性と自己潤滑特性を提供する精密設計コンポーネントです。一次材料として銅合金を使用すると、耐久性と高い機械的強度が保証され、これらのブッシングが高負荷および高摩擦アプリケーションに適しています。
これらのブッシングのスラストタイプの設計により、推力荷重を効果的に処理することができ、回転または往復のモーションアプリケーションでの使用に最適です。材料の自己潤滑性は、定期的な潤滑の必要性を排除し、メンテナンスの要件と運用コストを削減します。
MPKZ30-20モデルは、特に、特定の産業用途の要求を満たすように調整されています。その寸法と公差は慎重に制御され、完璧なフィット感と最適なパフォーマンスが確保されます。機械、ポンプ、モーター、またはその他の産業機器で使用されるWHこれらのブッシングは、摩擦と摩耗を減らすのに役立つ滑らかで効率的な動作表面を提供します。
全体として、MPKZ30-20モデルのようなスラスト型デザインを備えた銅合金から作られたオイルフリーブッシングは、オイルフリーの自己潤滑コンポーネントを必要とする産業用途向けの費用対効果の高い長期にわたるソリューションです。
部品番号 | - | l |
MPGZ10 MPSZ12 MPKZ16 |
- - - |
15 15 20 |
部品番号 | l | DR6 | h | t | ハウジングディア。 (推奨される寸法) | |||||||||||||||
タイプ | DE7 | 参照次元 | 寛容(H7) | |||||||||||||||||
mpgz (標準) |
6 | +0.032 +0.020 |
10 | 12 | 12 | +0.034 +0.023 |
22 | 3 | 12 | + 0.018 0 |
||||||||||
8 | +0.040 +0.025 |
10 | 12 | 15 | 14 | 25 | 14 | |||||||||||||
10 | 10 | 12 | 15 | 20 | 16 | 16 | ||||||||||||||
12 | +0.050 +0.032 |
10 | 12 | 15 | 20 | 25 | 18 | 30 | 18 | |||||||||||
13 | 12 | 15 | 20 | 25 | 19 | +0.041 +0.028 |
19 | + 0.021 0 |
||||||||||||
15 | 12 | 15 | 20 | 25 | 21 | 35 | 21 | |||||||||||||
16 | 12 | 15 | 20 | 25 | 30 | 22 | 22 | |||||||||||||
18 | 14 | 20 | 25 | 30 | 35 | 24 | 40 | 24 | ||||||||||||
20 | +0.061 +0.040 |
14 | 20 | 25 | 30 | 35 | 40 | 28 | 45 | 5 | 28 | |||||||||
25 | 14 | 20 | 25 | 30 | 35 | 40 | 33 | +0.050 +0.034 |
50 | 33 | + 0.025 0 |
|||||||||
30 | 20 | 25 | 30 | 35 | 40 | 38 | 55 | 38 | ||||||||||||
35 | +0.075 +0.050 |
20 | 25 | 30 | 35 | 40 | 44 | 65 | 44 | |||||||||||
40 | 25 | 30 | 35 | 40 | 45 | 50 | 50 | 70 | 7 | 50 | ||||||||||
50 | 30 | 35 | 40 | 45 | 50 | 60 | 62 | +0.060 +0.041 |
90 | 8 | 62 | + 0.030 0 |
部品番号 | l | DM6 | MPSZ | mpkz | ハウジングディア。 (推奨される寸法) |
||||||||||||||||||||||||
h | 取り付け穴 | t | h | 取り付け穴 | アクセサリー: ヘックスソケットローヘッドキャップネジ |
t | |||||||||||||||||||||||
タイプ | DF7 | PCD | D1 | D2 | h | フラットヘッド カウンターサンクネジ |
PCD | D1 | D2 | h | 参照次元 | 寛容(H7) | |||||||||||||||||
MPSZ (フラットヘッドカウンターサンクスクリューホール) mpkz (低いねじ穴) |
6 | +0.022 +0.010 |
10 | 12 | 10 | +0.015 +0.006 |
25 | 15 | 8.5 | 3.5 | 2.5 | M3 | 3 | 25 | 17 | 6 | 3.5 | 2.2 | M3-10x2 PC。 | 4 | 10 | + 0.015 0 |
|||||||
8 | +0.028 +0.013 |
12 | 15 | 12 | +0.018 +0.007 |
28 | 18 | 27 | 19 | 12 | + 0.018 0 |
||||||||||||||||||
10 | 12 | 15 | 20 | 14 | 30 | 20 | 29 | 21 | 14 | ||||||||||||||||||||
12 | +0.034 +0.016 |
12 | 15 | 20 | 18 | 40 | 28 | 36 | 26 | 7.5 | 4.5 | 3 | M4-12x2 PC。 | 5 | 18 | ||||||||||||||
15 | 12 | 15 | 20 | 21 | +0.021 +0.008 |
50 | 35 | 39 | 29 | M4-12x4 PC。 | 21 | + 0.021 0 |
|||||||||||||||||
16 | 12 | 15 | 20 | 25 | 30 | 22 | 40 | 30 | 22 | ||||||||||||||||||||
18 | 20 | 25 | 30 | 24 | 42 | 32 | 24 | ||||||||||||||||||||||
20 | +0.041 +0.020 |
20 | 25 | 30 | 35 | 40 | 28 | 13 | 6 | 3.5 | M5 | 5 | 49 | 38 | 9 | 5.5 | 3.7 | M5-16x4 PC。 | 6 | 28 | |||||||||
25 | 20 | 25 | 30 | 35 | 40 | 33 | +0.025 +0.009 |
55 | 40 | 54 | 43 | 33 | + 0.025 0 |
||||||||||||||||
30 | 20 | 25 | 30 | 35 | 40 | 38 | 60 | 45 | 63 | 50 | 11 | 6.6 | 4.2 | M6-20x4 PC。 | 8 | 38 | |||||||||||||
35 | +0.050 +0.025 |
20 | 25 | 30 | 35 | 40 | 44 | 70 | 52 | 69 | 56 | 44 | |||||||||||||||||
40 | 25 | 30 | 35 | 40 | 45 | 50 | 80 | 60 | 16 | 7 | 4.5 | m6 | 7 | 82 | 66 | 14 | 9 | 5.2 | M8-25x4 PC。 | 10 | 50 | ||||||||
50 | 30 | 35 | 40 | 45 | 62 | +0.030 +0.011 |
100 | 75 | 8 | 94 | 78 | 62 | + 0.030 0 |
ブッシング材料 | グラファイトの含浸真鍮 | 最大許容PV値範囲(n/mm2•m/s) | 1.1〜2.0 | 最大許容PV値(n/mm2•m/s) | 1.65 |
---|---|---|---|---|---|
最大許容負荷(n/mm2) | 29 | 最大許容速度(m/s) | 0.5 | 取り付け穴がフィットします | H7 |
動作温度範囲(℃) | -40 :: 150 |
ブロンズ素材 |
cuzn25al6fe3mn3 +SL2 |
CUSN5PB5ZN5 +SL2 |
cual10fe5ni5 +SL2 |
CUSN12 +SL2 |
|
cu% | 休む | 85 | 80 | 88 | |
SN% | - | 5 | - | 12 | |
PB% | - | 5 | - | - | |
Zn% | 25 | 5 | - | - | |
al% | 6 | - | 10 | - | |
ni% | - | - | 5 | - | |
fe% | 3 | - | 5 | - | |
Mn% | 3 | - | - | - | |
密度 | 8.2 g/cm3 | 8.8 g/cm3 | 8.5 g/cm3 | 8.8 g/cm3 | |
硬度 | > HB210 | > HB70 | > HB150 | > HB80 | |
マックス。負荷圧力 | 100 n/mm2 | 40 n/mm2 | 50 n/mm2 | 45 n/mm2 | |
マックス。線形速度 | 0.5 m/s(乾燥) | 0.4 m/s(乾燥) | 0.25 m/s(乾燥) | 0.5 m/s(乾燥) | |
マックス。 pv | 1.65 n/mm2 * m/s | 1.00 n/mm2 * m/s | 1.25 n/mm2 * m/s | 1.20 n/mm2 * m/s | |
抗張力 | > 750 n/mm2 | > 200 n/mm2 | > 500 n/mm2 | > 360 n/mm2 | |
伸長 | > 12% | > 15% | > 10% | > 8% | |
温度制限 | -40〜 +300 oc | -40〜 +250 oc | -40〜 +400 oc | -40〜 +300 oc |
製品の標準:ISO 4379(DIN 1850を置き換える)
固体潤滑剤
コード | 材料 | 特徴 | 応用 |
SL2 | グラファイトコンポジット |
低摩擦 |
機械に広く使用されています |
SL4 | +mos2コンポジット |
潤滑剤に接触する水 |
