耐えるグラファイトの巣とのB50青銅色の場合Oillessを薮で囲む
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Material | Brass Alloy | Featrue | Maintenance |
|---|---|---|---|
| Lubricating | Plugged Graphite | Type | Oilless Bush |
| Quality | High quality | Size | 50 X 62 X 50 mm |
| Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
| Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
| High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
| Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
| ハイライト | ブッシュに耐えるB50青銅色の場合,グラファイトは青銅色の忍耐のブッシュに入り込む,グラファイトはブッシュの忍耐に入り込む |
||
製品の説明
B50 ブロンズケース グラフィットネスト ローイング ブッシング オイルレス は,潤滑料のない操作が望まれる様々な産業用アプリケーションで使用するために設計された高性能部品です.耐久性のあるB50ブロンズで作られていますこのボッシングは,非常に強い耐磨力と機械的な強さを備えており,極端な条件でも信頼性の高い性能を保証します.
このブッシングのユニークな特徴は,固有の潤滑特性を提供するグラフィット巣の組み込みです.この自己潤滑設計は,定期的な潤滑の必要性を排除します.維持費と運用コストを大幅に削減するグラフィット巣は摩擦と熱発生を減らすことにも貢献し,ブッシングの性能と寿命をさらに向上させます.
精密な製造 B50 ブロンズケース グラフィットネスト ベアリング ブッシング オイルレス 様々なアプリケーションで完璧なフィットと最適なパフォーマンスを保証します自動車システムで使用されるかどうかこのブーシングは,回転装置の耐磨性や潤滑性向上のための信頼性とコスト効率の良いソリューションです.
要約すると,B50 Bronze Case With Graphite Nests Bearing Bushing Oilless は,潤滑料なしで動作し,優れた耐磨性を要求する産業用アプリケーションに優れた選択です.その 耐久 的 な 構造精密な製造により,様々な産業環境で信頼性の高い部品となっています.
B50 ブロンズ ケース グラフィット 巣 軸承 ブッシュ BG ブッシュ 軸承 ブロンズ グラフィット 鋳型 ブロンズ/グラフィット
固体潤滑剤 ブロンズ 茂み
B50 ブロンズ ケース 低速 重荷 に 用い られる 軸承 帯 の グラフィット 巣
BG 固体潤滑剤のブロンズ型ブッシング付きブッシングベアリング
1610 16/22×10 ブロンズケース グラフィット 巣 支柱
B50 専門家 の 顧客 サービス を 備える 銅 鋳型 グラフィット 軸承 布
オンライン販売のための鋳銅C93200スリーブ (平面) 軸承
B50 1610 16/22x10 青銅ケース グラフィットネスト 青銅ブッシング 研究,設計,生産コストの時間とお金を節約します.専門的な顧客サービス.
建設:
固体グラフィットベースの潤滑剤は,スライド表面の25~35%で青銅マトリックスに組み込まれます.
動作モード: -100°C; +500°C
適用分野:
低速で,特に湿気や腐食性のある環境で重量で長期にわたる負荷下で
化学,ガラス,紙産業用機器
工業用炉,ローリング・鋳造機
金属粉末金属工のための掘削機,引き上げ橋,吸い込み掘削機
中心分離鋳造,カスタム加工の青銅ブッシング,洗浄機,着用プレート.鉛のない. ブッシングタイプ:青銅ブッシング,青銅プレート
鋳銅 C93200 袖 (平) 軸承 オンライン販売
標準グラフィットプラグされたブロンズ・スリーブ・ブッシング
合金材料
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| グレード 中国ブランド GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 鋼+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | クSn12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 鋼+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ合衆国 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| イギリス標準 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
合金材料の化学組成
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| ク (%) | 休憩 | 休憩 | 休憩 | - | - | ||
| SN (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| ニ (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| フェ (%) | 3 | - | 3 | - | - | 休憩 | 休憩 |
| Mn (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20 - 040 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 105 |
| Si (%) | - | - | - | - | - | 10.0から1.3 | 0.15 -035 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
テクニカルパラメータ
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 最大負荷 P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| 最大速度 V (m/s) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 | ||
| マックス.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| 密度 ρ ((g/cmup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| 張力強度 (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| 延伸 (%) | > 10 | > 4 | > 10 | - | - | ||
| 硬さ (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| 最大気温 (°C) | 300 | 350 | 300 | 400 | 350 | ||
| 摩擦係数 (μ) | オイル潤滑量 003 | 摩擦 (乾燥): 016 | |||||
標準的なグラフィット詰めブロンズ袖ブッシングは,ローヤリングマトリスの金属摩擦表面に適切なサイズと順序よく配置された穴を開けるものです. and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.
標準のグラフィット詰めのブロンズブーシングのベースボディは,ベアリングそのものの作業条件によって決定されるべきです.より 広く 用い られ て いる 材料 は,高強度 の 銅 です固体潤滑剤は2種類あります 一つは天然黒鉛,人工グラフィット,そしてMoS2合成ですそしてもう一つは PTFE をマトリックスとして合成しますローヤリングの操作条件に応じて異なる金属基板と固体潤滑剤の組み合わせにより,製品が様々な温度での特殊なニーズを満たすことができる.負荷,運動,メディアの操作条件を安定かつ信頼性の高い動作を保証する.
1石油供給装置,オイル注入穴,オイル溝加工の必要がない
2運営コストの削減
3設計時間の削減
4潤滑剤リサイクルと環境保護
| 固体潤滑剤 | ||
| 潤滑剤 | 特徴 | 典型的な用途 |
| SL1 グラフィット+添加物 | 化学的攻撃に対する優れた耐性および低摩擦性.温度制限は400°C | 一般機械と大気の下の部屋 |
| SL4 PTFE+添加物 | 最低摩擦と水潤滑の良さ,温度制限300°C | 船,水力タービン,ガスタービンなど |
セルフスムージング・ブッシングオイルレス ブッシュサプライヤー中国から
我々は,油なしのブッシングの主要な製造者であり,サプライヤーであり,私たちの製品は,良質で構成されています.
油のない固体潤滑剤に統合された無油ブッシングは,固体銅合金の一種であり,そのボディに固体潤滑剤と均質に統合されています.
油膜によって潤滑される 一般的なベアリングの限界を突破します
高温,重量使用,腐食防止,または石油の輸入が困難である場合に適しています
その性能は硬さと摩擦の両方に倍になります
現在 は 連続型 鋳造 機械,金属学 の 鉄鋼 ロール,鉱物 機械,船舶,蒸気 タービン,水力 タービン,プラスチック 投射 鋳造 機械 に 広く 適用 さ れ て い ます.

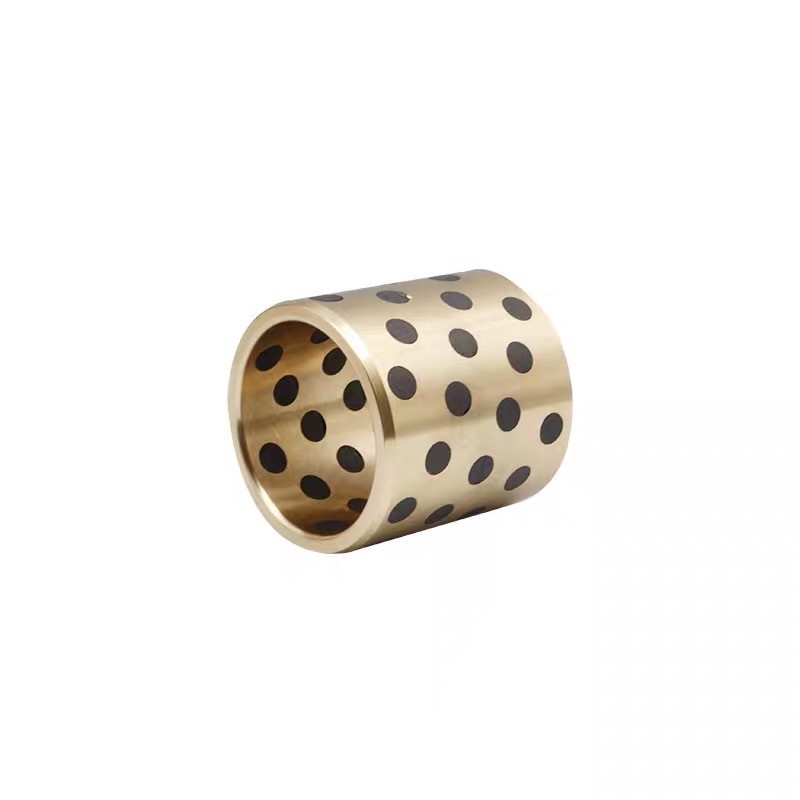

JDB ブロンズ グラフィット ブッシュ (無油) 袖 ブッシュ 50 x 62 x 50 mm 長
油のないフレンズ・スリーブ・ベアリング・ブッシングJDB素材は固体潤滑剤が組み込まれている強固な鋳銅基金属. 高負荷と固体潤滑剤のスタンドを持つベース金属は,自己潤滑のために提供します. 油のないフレンズ袖ベアリングブッシングは,優れたパフォーマンスこの材料は,低速で極端な高温/低温の条件下で,前滑油なしで,メンテナンスなし軸承溶液,特に高負荷,間歇的な振動.
油のないフレンズ袖ベアリング ブッシングは,油が導入できない乾燥,高温,高圧,腐食性,水または他の化学環境下で適用することができます.
オイルレスフランジスリーブベアリングブッシングは,広く自動車製品ライン,水道工学,ダムゲート,プラスチック産業,連続鋳造機械,金属産業における鋼のローラーに使用されます.鉱物機械船舶のターボ発電機,水力タービン,注射鋳造機
油なしのブッシング- 選択,設定,注文. Viiplusは時間通りに配達し,公正な価格を提供しています.
油のないブッシングは,潤滑が容易に提供できないプロジェクトや従来の潤滑剤が炭化されるプロジェクトに最適なソリューションです.
私達と連絡 - 油のないブッシングサプライヤー
油のないブッシングベアリングのカタログについて問い合わせまたは要求するには,今日連絡してください!
(グラフィットが埋め込まれたブロンズ)
オイルレスブッシング 定義 (What is oilless bushing?)
オイルレスブッシング (無油ブッシング) とは,スライディングベアリングとスライドベアリングをよく通じて,ベアリングの最もシンプルなタイプであり,ベアリング表面だけで,ローリング要素がない.
油のないブーシング定期的な潤滑を必要としないボールベアリングまたは単に"リング"を指すこともあります. それは,グラフィット粉のような潤滑剤がベアリングが作られている材料に組み込まれているからです.壁/表面に 20-25%のグラフィット挿入があり,常に潤滑を供給し,摩擦係数を減らす..
これらの油のないブッシングは,汚染のリスクのある乾燥環境,湿度が高い湿度のある湿ったアプリケーション,およびベアリングがアクセスできない場所に位置するアプリケーションに適しています..
油のないブーシング,メンテナンスのないスリーブブーシング
我々は,油なしのブッシングの主要な製造業者であり,サプライヤーであり,私たちの製品は質の高いものから作られています.
油のないブロンズブーシングは,強い銅合金で作られた新しいタイプで,固体潤滑剤ハウジングに均等に埋め込まれています.
油のないブッシュは高温,重荷,腐食,油を導入するのが難しい場所に適しています.
必要なID,OD,長さで部品番号を指定します (例:IDは50mm,ODは62mm,長さは50mmです)
- オイルレス ブロンズ ブーシング - 銅合金 ストレート スタンダード
油のない布団材料
材料:高張力銅合金
固体潤滑剤を埋め込み
油のないブッシングの特徴
●油なしのボチは,潤滑を必要とせず,使用可能.
●油のないブッシング 高負荷や低速度での動作では高い性能を示します.
●油のないブッシング 油膜がほとんど作られていないアプリケーションでは優れた耐磨性を示します.例えば,回転運動,振動,頻繁な起動や停止などです.
● 油なし の ブッシング は 化学 耐性 と 腐食 耐性 が 優れている.
●標準型 オイルレスブッシングは様々なサイズで提供されています.
オイルレスブッシング 技術データ
| 密度 | 8.2g/cm3 | |
| 張力強度 | >=755N/mm2 | |
| 抗コンパクト強度 | >=400~500KJ/m3 | |
| 硬さ | >=200HB | |
| 最大負荷圧 | 100N/mm2 | |
| 制限速度 | 0.5m/s | |
| PV値制限値 | 1.65N/mm2.m/s | |
| 摩擦係数 | オイル潤滑 | 0.03 |
| 乾燥摩擦 | 0.16 | |
| 作業温度 | -40~+300°C |
オイルフリー・ブッシング - グラフィット・ブロンズ・ブッシング・プロダクト - 銅合金直線,標準シリーズにおけるタイプ/寸法/仕様を確認してください.
オイルレスブッシングの仕様
| 油のないブッシングタイプ | ストレート | メタルタイプ | 高張力銅合金 |
| インナー・ダイア | 50 | オーター・ディア | 62 |
| 総長さ L ((mm) | 50 | 最大 許容されるPV値範囲 ((N/mm)2・m/s) | 1.1~20 |
| 最大 許容されるPV値 ((N/mm)2・m/s) | 1.16 | 最大許容される負荷 ((N/mm)2) | 20.3 |
| 最大許容速度 (m/s) | 0.35 | 設置 穴 フィット | H7 |
| 動作温度範囲 ((°C) | -40-150 | 動作温度範囲 (滑油なし) Min | -40歳 |
| 動作温度範囲 (油滑らかなし) マックス | 150 | 動作温度範囲 (正規) Min | -40歳 |
| 動作温度範囲 (通常の温度) 最大 | 200 | - | - |
ストレート・オイルレス・ブッシング・サービス
| 潤滑状態 | 乾燥した | 定期的な潤滑 |
| 動作温度範囲°C | -40+300 | -40+150 |
| 許容される最大圧力 P N/mm{2 kgf/cm2} | 29(150){296(1)530)ほら | |
| 許容される最大速度 V m/{s m/min} | 0.50{30} | 1.00{60} |
| 許容される最大 PV 値 N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} は | 3.25{1,990} |
*括弧の値は,動かないまたは非常に小さいアプリケーションにおけるスタティックベアリング圧力です.
運動 (~0.0017m/s[0.1m/min]).
オイルレスブッシング加工精度
|
証明書 |
過剰摂取 |
長さ |
|
クラス 7 から 8 |
クラス 6 から 7 |
クラス8~9 |
この製品は,Rz6.3〜12.5μmのスライド表面粗さで満足のいく性能を示しています.
オイルレスブッシング (ブッシング内径50mm) サイズモデル
油のないブッシング サイズ 許容
●回転,振動,回転運動に適用可能.
● 水中では使用しないでください.
●63mm I.D ブッシングは,中間トランニオンとして使用できます.
液圧シリンダーのブッシング
グラフィットで詰められた青銅の袖 JDB1/2/3/4/5
合金材料
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| グレード 中国ブランド GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 鋼+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | クSn12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 鋼+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ合衆国 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| イギリス標準 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
合金材料の化学組成
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| ク (%) | 休憩 | 休憩 | 休憩 | - | - | ||
| SN (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| ニ (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| フェ (%) | 3 | - | 3 | - | - | 休憩 | 休憩 |
| Mn (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20 - 040 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 105 |
| Si (%) | - | - | - | - | - | 10.0から1.3 | 0.15 -035 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
テクニカルパラメータ
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| 最大負荷 P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| 最大速度 V (m/s) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 |
| マックス.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| 密度 ρ ((g/cmup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| 張力強度 (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| 延伸 (%) | > 10 | > 4 | > 10 | - | - |
| 硬さ (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| 最大気温 (°C) | 300 | 350 | 300 | 400 | 350 |
| 摩擦係数 (μ) | オイル潤滑量 003 | 摩擦 (乾燥): 016 | |||
メートルサイズ無油ブロンズブッシング
オイルレス ブッシング サイズシート
| 証明書 | 過剰摂取 |
長さ L 許容量- どうした?0.1 - どうした?0.3 |
|||||||||
| φd | 許容性 | φD | 許容性 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0だった022 +0だった010 |
10 |
+0だった015 +0だった006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0だった028 +0だった013 |
12 |
+0だった018 +0だった007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0だった028 +0だった013 |
14 |
+0だった018 +0だった007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0だった034 +0だった016 |
18 |
+0だった018 +0だった007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0だった034 +0だった016 |
19 |
+0だった021 +0だった008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0だった034 +0だった016 |
20 |
+0だった021 +0だった008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0だった034 +0だった016 |
21 |
+0だった021 +0だった008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0だった034 +0だった016 |
22 |
+0だった021 +0だった008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0だった034 +0だった016 |
23 |
+0だった021 +0だった008 |
172315 | |||||||
| 18 |
+0だった034 +0だった016 |
24 |
+0だった021 +0だった008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0だった041 +0だった020 |
26 |
+0だった021 +0だった008 |
192615 | 192620 | ||||||
| 20 |
+0だった041 +0だった020 |
28 |
+0だった021 +0だった008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0だった041 +0だった020 |
30 |
+0だった021 +0だった008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0だった041 +0だった020 |
32 |
+0だった025 +0だった009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0だった041 +0だった020 |
33 |
+0だった025 +0だった009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0だった041 +0だった020 |
35 |
+0だった025 +0だった009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0だった041 +0だった020 |
38 |
+0だった025 +0だった009 |
283820 | 283825 | ||||||
| 30 |
+0だった041 +0だった020 |
38 |
+0だった025 +0だった009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0だった041 +0だった020 |
40 |
+0だった025 +0だった009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0だった050 +0だった025 |
40 |
+0だった025 +0だった009 |
||||||||
| 32 |
+0だった050 +0だった025 |
42 |
+0だった025 +0だった009 |
324220 | |||||||
| 35 |
+0だった050 +0だった025 |
44 |
+0だった025 +0だった009 |
354420 | 354425 | ||||||
| 35 |
+0だった050 +0だった025 |
45 |
+0だった025 +0だった009 |
354520 | 354525 | ||||||
| 38 |
+0だった050 +0だった025 |
48 |
+0だった025 +0だった009 |
||||||||
| 40 |
+0だった050 +0だった025 |
50 |
+0だった025 +0だった009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0だった050 +0だった025 |
55 |
+0だった030 +0だった011 |
405515 | |||||||
| 45 |
+0だった050 +0だった025 |
55 |
+0だった030 +0だった011 |
||||||||
| 45 |
+0だった050 +0だった025 |
56 |
+0だった030 +0だった011 |
||||||||
| 45 |
+0だった050 +0だった025 |
60 |
+0だった030 +0だった011 |
||||||||
*プレス設置後のID許容量は参照のみです.
(例) IDは50mm,ODは62mm,長さは50mmです
| 証明書 | 過剰摂取 |
長さ L 許容量- どうした?0.1 - どうした?0.3 |
|||||||||
| φd | 許容性 | φD | 許容性 | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0だった050 +0だった025 |
60 |
+0だった030 +0だった011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0だった050 +0だった025 |
62 |
+0だった030 +0だった011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0だった050 +0だった025 |
65 |
+0だった030 +0だった011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0だった060 +0だった030 |
70 |
+0だった030 +0だった011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0だった060 +0だった030 |
74 |
+0だった030 +0だった011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0だった060 +0だった030 |
75 |
+0だった030 +0だった011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0だった060 +0だった030 |
75 |
+0だった030 +0だった011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0だった060 +0だった030 |
80 |
+0だった030 +0だった011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0だった060 +0だった030 |
85 |
+0だった035 +0だった013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0だった060 +0だった030 |
90 |
+0だった035 +0だった013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0だった060 +0だった030 |
90 |
+0だった035 +0だった013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0だった060 +0だった030 |
95 |
+0だった035 +0だった013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0だった060 +0だった030 |
96 |
+0だった035 +0だった013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0だった060 +0だった030 |
100 |
+0だった035 +0だった013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0だった071 +0だった036 |
100 |
+0だった035 +0だった013 |
8510060 | 8510080 | ||||||
| 90 |
+0だった071 +0だった036 |
110 |
+0だった035 +0だった013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0だった071 +0だった036 |
120 |
+0だった035 +0だった013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0だった071 +0だった036 |
130 |
+0だった040 +0だった015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0だった071 +0だった036 |
140 |
+0だった040 +0だった015 |
12014070 | 12014080 | ||||||
| 125 |
+0だった083 +0だった043 |
145 |
+0だった040 +0だった015 |
||||||||
| 130 |
+0だった083 +0だった043 |
150 |
+0だった040 +0だった015 |
13015080 | |||||||
| 140 |
+0だった083 +0だった043 |
160 |
+0だった040 +0だった015 |
||||||||
| 150 |
+0だった083 +0だった043 |
170 |
+0だった040 +0だった015 |
15017080 | |||||||
| 160 |
+0だった083 +0だった043 |
180 |
+0だった040 +0だった015 |
16018080 | |||||||
| 170 |
+0だった083 +0だった043 |
190 |
+0だった046 +0だった017 |
||||||||
| 180 |
+0だった083 +0だった043 |
200 |
+0だった046 +0だった017 |
||||||||
| 190 |
+0だった096 +0だった050 |
210 |
+0だった046 +0だった017 |
||||||||
| 200 |
+0だった096 +0だった050 |
230 |
+0だった046 +0だった017 |
||||||||
* 尺寸の許容量は, +25°Cで測定された値です.
油のないブッシングの有効性
メトリックの無油ブッシュと帝国の無油ブロンズブッシュは,注文で作る:特殊寸法で標準のブッシュ形式,半ブッシュ,スタンプまたは深画で得られた特殊形状,カスタマイズされたブッシング設計
オイルレスブッシング 典型的な用途
製品 は,連続鋳造 ローリング 機械,鉱山機械,輸送機械,タービン,注射機械,オート 模具に広く使用されています
そしてこれからも
1. 高負荷低速度および自己潤滑のためのオイルレスブッシュの使用. ダムゲートや水ゲートブッシュ,水力タービンブッシュなど.
2鉄鋼工場機械など,高温用油のないブッシング用.
3. 自動車生産のためのオイルレスグラフィットブロンズブッシングの使用,アセンブリライン,プレスライン,コンベヤーラインなど.
4鉄鋼のローリングミール,注射機械,プレス・マースなど,重用機械用で使用される.
5油のない灌木は,化学機械,食品加工機械,紙工場,繊維機械などにも使われます.
インジェクション 鋳造 機械 で 使用 さ れる 油 で ない ブッシング
● 切り替え の ため の 油 の ない 茂み
● ネクタイ 棒 の 油 で ない 青銅 の ブッシュ
● 油なし の ブッシング プレート は,移動 可能なプレート や 注射 テーブル に も 用い られ ます.
油なしのボッシング 鋳造用
- インジェクション 鋳造
1ガイド ブッシュ
2エジェクターガイド ブッシュ
3ガイドレール
4ガイドブロック
5下のプレート
6ガイド ブッシュ
7鋳造 茂み
- カム・フレンズ・ダイ
1. 履歴書
2カム・ストローク・プレート
3カム上板
4カムサイドブロック
5カムサイドプレート
6カム・ポジティブ・リターン・プレート
7ガイドポスト ブッシュ
8カムストロークプレート

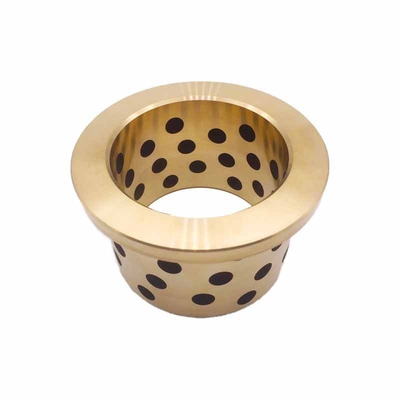

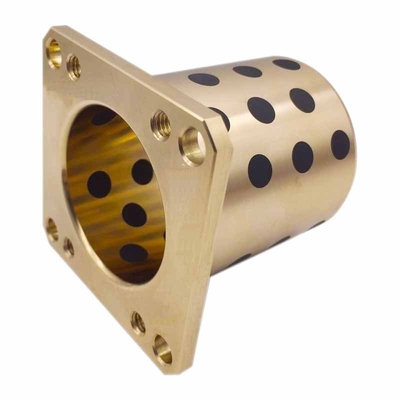

Viiplus 無油ブロンズ ブーシング
標準的な形やサイズにかかわらず 物理的に可能であれば 作ることができます
Viiplusは,最も経験豊富な無油ブッシングサプライヤーの一つです,あなたが無油ブッシングカタログをダウンロードしたい場合は,今すぐ私達に連絡してください!
我々はプロだ
オイルレスブッシング メーカー&サプライヤー
歓迎します!
質問があれば,いつでもご来場ください.ありがとうございました.
