CuZn24AL6自己は真鍮の合金のブッシュSPBに油を差した
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Material | Brass Alloy | Featrue | Maintenance |
|---|---|---|---|
| Lubricating | Plugged Graphite | Type | Oilless Bush |
| Quality | High quality | Size | 50 X 62 X 50 mm |
| Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
| Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
| High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
| Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
| ハイライト | 真鍮のブッシュに油を差しているSPBの自己,真鍮の合金のブッシュ,ブッシュに油を差している真鍮の合金の自己 |
||
製品の説明

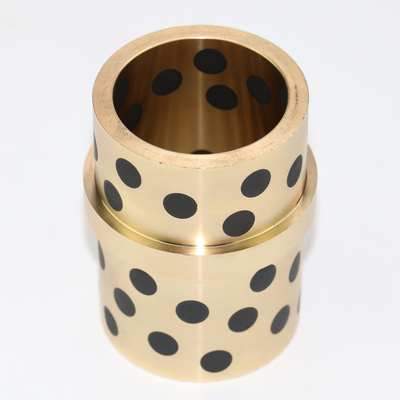

CuZn24AL6 自己潤滑黄銅合金ブッシュ SPB
グラファイトネスト付き自己潤滑真鍮合金ブッシング SPB 青銅ブッシングにより、研究、設計、生産コストの時間とお金を節約できます。今すぐメールしてください！豊富な品揃えと品揃え。オイルレスブッシュとベアリング。専門のカスタマーサービス。
CuZn24Al6 自己潤滑黄銅合金ブッシング SPB は、さまざまな産業用途で優れた耐摩耗性と潤滑特性を提供するように設計された精密設計コンポーネントです。この真鍮合金ブッシングは、銅、亜鉛、アルミニウムを独自に配合したもので、優れた機械的特性を備え、高負荷や速度下でも耐久性と信頼性を確保します。
CuZn24Al6 合金ブッシングの自己潤滑機能により、外部潤滑の必要性が大幅に減り、それによってメンテナンス手順が簡素化され、運用コストが削減されます。合金固有の潤滑性により、摩擦と発熱が最小限に抑えられ、動作がよりスムーズになり、コンポーネントの寿命が長くなります。
SPB ブッシングは正確な公差に従って製造されており、さまざまな用途で完璧なフィット感と最適なパフォーマンスを保証します。CuZn24Al6 自己潤滑黄銅合金ブッシング SPB は、自動車システム、機械、その他の産業機器で使用される場合でも、回転アセンブリの耐摩耗性と潤滑性を向上させるための信頼性とコスト効率の高いソリューションを提供します。
全体として、CuZn24Al6 自己潤滑黄銅合金ブッシング SPB は、高性能、耐久性、メンテナンスの軽減を必要とする産業用途に最適です。独自の合金組成と精密な製造により、さまざまな産業環境で信頼性の高いコンポーネントとして際立っています。
自己潤滑真鍮ブッシュ SPF
CuZn24AL6 自己潤滑黄銅合金ブッシュ
自己潤滑真鍮ブッシュ
ブロンズグラファイトベアリング販売済み潤滑ブッシュ
高耐荷重の自己潤滑真鍮ブッシュ
優れた性能を発揮する耐摩耗性オイルレスブッシュSPF
ブロンズグラファイトベアリング販売済み潤滑ブッシュ
固体潤滑剤ブッシュが埋め込まれた真鍮合金 非常に高い耐荷重、優れた耐摩耗性、低摩擦 材質、CuZn24AL6に適しています。
製品説明
自己潤滑黄銅合金ブッシュ SPB
固体潤滑剤ブッシングが埋め込まれた真鍮合金は、ブッシングマトリックスの金属摩擦面に適切なサイズと規則的な配置の空洞を開けます。独自の自己潤滑特性を備えた成型固体潤滑剤がキャビティ内に埋め込まれており (固体潤滑剤領域は通常摩擦領域の 25% ～ 35%)、自己潤滑ブッシングで作られています。
連続鋳造機、圧延設備、鉱山機械、造船、ガスタービンなどの高温、高荷重、低速重荷重などの冶金分野で使用されています。
品番=SPB-XX XX XX
内径外径長さ
問い合わせ
| シャフトの直径 | 寸法(mm) | 長さ(公差) ) |
ID | 外径 | 相手ワッシャー SPW | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ID | 外径 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
| Ød | トール | ØD | トール | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | ||||
| 8 | 8 | +0.028 | 12 | +0.018 | -0.81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
| +0.013 | +0.007 | |||||||||||||||||||||||||
| 10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
| 12 | 12 | +0.034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
| +0.016 | ||||||||||||||||||||||||||
| 13 | 13 | 19 | +0.021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
| +0.008 | ||||||||||||||||||||||||||
| 14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
| 15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
| 16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
| 18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
| 20 | 20 | +0.041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
| +0.02 | ||||||||||||||||||||||||||
| 20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | 」 | ||||||||||||||||
| 25 | 25 | 33 | +0.025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
| +0.009 | ||||||||||||||||||||||||||
| 25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | 」 | |||||||||||||
| 30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
| 30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | 」 | |||||||||||||
| 31.5 | 31.5 | +0.05 | 40 | -314030 | -314040 | 31.5 | 40 | ------ | ||||||||||||||||||
| +0.025 | ||||||||||||||||||||||||||
| 35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
| 35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | 」 | |||||||||||||||
| 40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
| 40 | 55 | +0.03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | 」 | ||||||||||||||||
| +0.011 | ||||||||||||||||||||||||||
| 45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
| 45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | 」 | |||||||||||||||||
| 45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | 」 | |||||||||||||||
| 50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
| 50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | 」 | ||||||||||||||||
| 50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | 」 | |||||||||||||||
| 55 | 55 | +0.06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
| +0.03 | ||||||||||||||||||||||||||
| 60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
| 60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | 」 | ||||||||||||||
| 63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
| 65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
| 70 | 70 | 85 | +0.035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
| +0.013 | ||||||||||||||||||||||||||
| 70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | 」 | ||||||||||||||||||
| 75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
| 75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | 」 | ||||||||||||||||||
| 80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
| 80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | 」 | ||||||||||||||
| 90 | 90 | +0.071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
| +0.036 | ||||||||||||||||||||||||||
| 100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
| 110 | 110 | 130 | +0.04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
| +0.015 | ||||||||||||||||||||||||||
| 120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
| 125 | 125 | +0.083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
| +0.043 | ||||||||||||||||||||||||||
| 130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
| 140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
| 150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
| 160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
遠心鋳造、カスタム機械加工されたブロンズブッシュ、ワッシャー、ウェアプレート。無鉛の。ブッシングタイプ: 青銅ブッシング、青銅プレート
キャストブロンズ C93200 スリーブ (プレーン) ベアリング オンライン販売
標準グラファイトプラグ付きブロンズスリーブブッシュ
合金材料
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 学年 中国ブランド GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 鋼+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際的 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ ディン |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 鋼+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| 英国規格 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
材質合金の化学組成
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 銅 (%) | 休む | 休む | 休む | - | - | ||
| スズ (%) | - | 6 | - | 10 | 6 | - | - |
| 亜鉛 (%) | 25 | 6 | - | - | 6 | - | - |
| ニッケル (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| 鉄 (%) | 3 | - | 3 | - | - | 休む | 休む |
| マンガン (%) | 3 | - | - | - | - | 0.905～1.3 | 0.20～0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30～1.65 |
| C (%) | - | - | - | - | - | 2.5～4 | 0.95～1.05 |
| Si (%) | - | - | - | - | - | 1.0～1.3 | 0.15 -0.35 |
| 鉛 (%) | - | 3 | - | - | 3 | - | - |
技術的パラメータ
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 最大荷重 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| 最高速度 V ( m/s ) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 | ||
| 最大PV ( N/mm²・m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| 密度ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| 引張強さ ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| 伸長 （ ％ ） | > 10 | > 4 | > 10 | - | - | ||
| 硬度（HB） | > 210 | > 80 | > 80 | > 160 | HRC>55 | ||
| 最高温度（℃） | 300 | 350 | 300 | 400 | 350 | ||
| 摩擦係数。(μ) | オイル潤滑：0.03 | 摩擦(乾燥): 0.16 | |||||
標準的なグラファイトプラグ付きブロンズスリーブブッシュは、ベアリングマトリックスの金属摩擦面に適切なサイズと規則正しい配置のキャビティを開け、そのキャビティ内に独自の自己潤滑特性を持つ成型固体潤滑剤を埋め込みます（固体潤滑剤領域は通常、摩擦面積の25％ -35％）、自己潤滑ベアリングで作られています。
標準のグラファイトプラグ付きブロンズスリーブブッシュのベース本体は、ベアリング自体の使用条件に従って決定する必要があります。より一般的に使用される材料は、高強度黄銅、錫青銅、鋳物などです。埋め込まれた固体潤滑材には主に 2 つのタイプがあり、1 つは天然黒鉛、人造黒鉛、MoS2 合成であり、もう 1 つは PTFE をマトリックスとして合成されます。ベアリング自体の動作条件に応じて、さまざまな金属基材と埋め込まれた固体潤滑剤を組み合わせることで、製品がさまざまな温度、荷重、動作、媒体の動作条件の特別なニーズを満たすことができると同時に、安定した信頼性の高い動作が保証されます。
1. 給油装置、給油穴、油溝加工が不要
2. 運用コストの削減
3. 設計時間の短縮
4. 潤滑剤のリサイクルと環境保護
| 固体潤滑剤 | ||
| 潤滑剤 | 特徴 | 代表的な用途 |
| SL1 グラファイト+追加 | 耐薬品性に優れ、低摩擦。耐熱温度400℃ | 一般機械および大気下向けスイート |
| SL4 PTFE+添加剤 | 摩擦が最も少なく、水潤滑にも優れます。限界300℃ | 船舶、水車、ガスタービンなど |
自己潤滑ブッシュ、中国からのオイルレスブッシュサプライヤー
当社はオイルレスブッシュの大手メーカーおよびサプライヤーであり、当社の製品は高品質で構成されています。
オイルレスブッシュは、油を使用せずに固体潤滑剤を一体化した新しいタイプの固体銅合金で、本体内部に固体潤滑剤が均一に一体化されています。
潤滑が油膜に依存する一般的なベアリングの限界を突破しました。
そのため、高温、頻繁な使用、防食、または油の輸入が難しい場合に適しています。
硬度と摩耗摩擦の両方で性能が 2 倍になります。
現在では、歴代の鋳造機、金属組織学におけるスチールローラー、鉱物機械、船舶、蒸気タービン、水力タービン、プラスチック射出成形機などに広く応用されています。
JDB ブロンズグラファイトブッシュ (オイルレス) スリーブブッシュ 50 x 62 x 50 mm 長
オイルレスフランジスリーブベアリングブッシュのJDB素材は、特殊な固体潤滑剤が埋め込まれた強力な鋳造青銅ベースの金属で作られています。高荷重に耐える台金と固体潤滑剤により自己潤滑性を発揮します。オイルレスフランジスリーブ軸受ブッシュは、極高温・低温、低速条件下でも無給油で優れた性能を発揮します。この材料は、特に高負荷、断続的な振動運動に対して、メンテナンスフリーのベアリング ソリューションを提供します。
オイルレス フランジ スリーブ ベアリング ブッシュは、油を導入できない乾燥、高温、高圧、腐食性、水、またはその他の化学環境下で使用できます。
オイルレスフランジスリーブベアリングブッシュは、自動車製品ライン、水工学、ダムゲート、プラスチック産業、連続鋳造機、冶金産業のスチールローラー、鉱物機械、船舶用ターボ発電機、水力タービン、射出成形機などで広く使用されています。
オイルレスブッシュ - 選択、設定、注文。Viiplus は納期を厳守し、公正な価格を提供します。
当社のオイルレスブッシュは、潤滑を容易に提供できない場合や、従来の潤滑剤が炭化する可能性があるプロジェクトに最適なソリューションです。
お問い合わせ - オイルレスブッシュのサプライヤー
オイルレスブッシュベアリングに関するお問い合わせ・カタログ請求は今すぐご連絡ください。
(青銅に黒鉛が埋め込まれている)
オイルレスブッシュの定義（オイルレスブッシュとは？）
オイルレスブッシュ、またはより一般的には滑り軸受およびすべり軸受は、軸受面のみで構成され、転動体を含まない最も単純なタイプの軸受です。
オイルレスブッシュは、ベアリングの材質に粉末グラファイトなどの潤滑剤が組み込まれているため、定期的な潤滑を必要としないボールベアリングまたは単なる「リング」を指します。これらは埋め込みグラファイト ブロンズ ブッシュとしても知られており、壁/表面に 20 ～ 25% のグラファイト インサートがあり、常に潤滑を提供し、摩擦係数も低減します。
これらのオイルレスブッシュは、汚染の危険がある乾燥した環境、湿度の高い湿った用途、およびベアリングがアクセスできない場所にある用途に適しています。
無給油ブッシュ、メンテナンスフリーのスリーブブッシュ
当社はオイルレスブッシュの大手メーカーおよびサプライヤーであり、当社の製品は高品質で構成されています。
オイルレス青銅ブッシュは強靱な銅合金製の新型で、固体潤滑剤ハウジングに均一に埋め込まれています。
オイルレスブッシュは高温、重荷重、腐食、油の入りにくい場所に適しています。
必要なID、外径、長さで部品番号を指定してください。(例)内径50mm、外径62mm、長さ50mm。
-無給油青銅ブッシュ - 銅合金ストレート、標準
オイルレスブッシュの材質
材質: 高張力真鍮合金
固体潤滑剤内蔵
オイルレスブッシュの特長
●オイルレスブッシュなので無給油で使用可能です。
●オイルレスブッシュ 高負荷、低速運転においても高性能を発揮します。
●オイルレスブッシュ 往復運動、振動、頻繁な起動停止など油膜の発生しにくい用途で優れた耐摩耗性を発揮します。
●耐薬品性、耐腐食性に優れた無給油ブッシュです。
●オイルレスブッシュの標準品を豊富なサイズで取り揃えています。
オイルレスブッシュ技術資料
| 密度 | 8.2g/cm3 | |
| 抗張力 | >=755N/mm2 | |
| アンチコンパクト粘り | >=400~500KJ/m3 | |
| 硬度 | >=200HB | |
| 最大負荷圧力 | 100N/mm2 | |
| 制限速度 | 0.5m/秒 | |
| PV値制限 | 1.65N/mm2.m/s | |
| 摩擦係数 | オイル潤滑 | 0.03 |
| 乾式摩擦 | 0.16 | |
| 作業温度 | -40～+300℃ |
無給油ブッシュ 黒鉛青銅ブッシュ商品 銅合金ストレート 標準シリーズのタイプ・寸法・仕様に関する仕様を記載しておりますので、仕様をご覧ください。
オイルレスブッシュ仕様
| オイルレスブッシュタイプ | 真っ直ぐ | 金属の種類 | 高張力黄銅合金 |
| 内径する） | 50 | 外径する） | 62 |
| 全長L(mm) | 50 | 最大。PV値許容範囲(N/mm2・m/s) | 1.1～2.0 |
| 最大。許容PV値(N/mm2・m/s) | 1.16 | 最大許容荷重(N/mm2) | 20.3 |
| 最大許容速度(m/s) | 0.35 | 取り付け穴の適合 | H7 |
| 使用温度範囲(℃) | -40～150 | 使用温度範囲（無給油） 最小 | -40 |
| 使用温度範囲（無給油）Max | 150 | 使用温度範囲（常用）最小 | -40 |
| 使用温度範囲（常用）最大 | 200 | - | - |
ストレートオイルレスブッシュサービス
| 潤滑状態 | ドライ | 定期的な注油 |
| 使用温度範囲℃ | －40～＋300 | －40～＋150 |
| 許容最大値圧力PN/mm｛2kgf/cm2｝ | 29(150)｛296(1,530)｝ | |
| 許容最大値速度 V m/｛sm/min｝ | 0.50｛30｝ | 1.00｛60｝ |
| 許容最大値PV値 N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1,010｝ | 3.25｛1,990｝ |
*括弧内の値は静的軸受圧力であり、動きがない、または非常に小さい用途での軸受圧力です。
モーション (≦0.0017m/s[0.1m/分])。
オイルレスブッシュの加工精度
|
ID |
外径 |
長さ |
|
クラス7から8まで |
クラス6から7 |
クラス8から9まで |
ここでのクラスはJIS規格に準拠しています。本製品は摺動面粗さRz6.3～12.5μmにおいて良好な性能を発揮します。
オイルレスブッシュ（ブッシュ内径50mm）サイズ型式
オイルレスブッシュの寸法許容差
●回転、振動、往復運動に対応します。
●水中では使用しないでください。
●内径63mmブッシュは中間トラニオンとして使用可能です。
油圧シリンダー用のブッシュです。
グラファイトプラグドブロンズスリーブ JDB1/2/3/4/5
合金材料
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| 学年 中国ブランド GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 鋼+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際的 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ ディン |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 鋼+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| 英国規格 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
材質合金の化学組成
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| 銅 (%) | 休む | 休む | 休む | - | - | ||
| スズ (%) | - | 6 | - | 10 | 6 | - | - |
| 亜鉛 (%) | 25 | 6 | - | - | 6 | - | - |
| ニッケル (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| 鉄 (%) | 3 | - | 3 | - | - | 休む | 休む |
| マンガン (%) | 3 | - | - | - | - | 0.905～1.3 | 0.20～0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30～1.65 |
| C (%) | - | - | - | - | - | 2.5～4 | 0.95～1.05 |
| Si (%) | - | - | - | - | - | 1.0～1.3 | 0.15 -0.35 |
| 鉛 (%) | - | 3 | - | - | 3 | - | - |
技術的パラメータ
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| 最大荷重 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| 最高速度 V ( m/s ) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 |
| 最大PV ( N/mm²・m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| 密度ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| 引張強さ ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| 伸長 （ ％ ） | > 10 | > 4 | > 10 | - | - |
| 硬度（HB） | > 210 | > 80 | > 80 | > 160 | HRC>55 |
| 最高温度（℃） | 300 | 350 | 300 | 400 | 350 |
| 摩擦係数。(μ) | オイル潤滑：0.03 | 摩擦(乾燥): 0.16 | |||

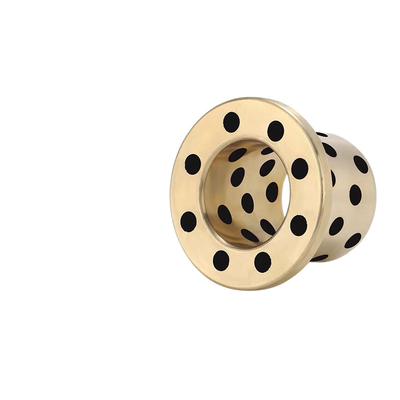

ミリサイズのオイルレス青銅ブッシュ
オイルレスブッシュ サイズシート
| ID | 外径 |
長さL公差 －0.1 －0.3 |
|||||||||
| φd | 許容範囲 | φD | 許容範囲 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0.022 ＋0.010 |
10 |
＋0.015 ＋0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0.028 ＋0.013 |
12 |
＋0.018 ＋0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0.028 ＋0.013 |
14 |
＋0.018 ＋0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0.034 ＋0.016 |
18 |
＋0.018 ＋0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0.034 ＋0.016 |
19 |
＋0.021 ＋0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0.034 ＋0.016 |
20 |
＋0.021 ＋0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0.034 ＋0.016 |
21 |
＋0.021 ＋0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0.034 ＋0.016 |
22 |
＋0.021 ＋0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0.034 ＋0.016 |
23 |
＋0.021 ＋0.008 |
172315 | |||||||
| 18 |
＋0.034 ＋0.016 |
24 |
＋0.021 ＋0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0.041 ＋0.020 |
26 |
＋0.021 ＋0.008 |
192615 | 192620 | ||||||
| 20 |
＋0.041 ＋0.020 |
28 |
＋0.021 ＋0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0.041 ＋0.020 |
30 |
＋0.021 ＋0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0.041 ＋0.020 |
32 |
＋0.025 ＋0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0.041 ＋0.020 |
33 |
＋0.025 ＋0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0.041 ＋0.020 |
35 |
＋0.025 ＋0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
283820 | 283825 | ||||||
| 30 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0.041 ＋0.020 |
40 |
＋0.025 ＋0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
＋0.050 ＋0.025 |
40 |
＋0.025 ＋0.009 |
||||||||
| 32 |
＋0.050 ＋0.025 |
42 |
＋0.025 ＋0.009 |
324220 | |||||||
| 35 |
＋0.050 ＋0.025 |
44 |
＋0.025 ＋0.009 |
354420 | 354425 | ||||||
| 35 |
＋0.050 ＋0.025 |
45 |
＋0.025 ＋0.009 |
354520 | 354525 | ||||||
| 38 |
＋0.050 ＋0.025 |
48 |
＋0.025 ＋0.009 |
||||||||
| 40 |
＋0.050 ＋0.025 |
50 |
＋0.025 ＋0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
405515 | |||||||
| 45 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
56 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
||||||||
※圧入後の内径公差は参考値です。
(例)内径50mm、外径62mm、長さ50mm。
| ID | 外径 |
長さL公差 －0.1 －0.3 |
|||||||||
| φd | 許容範囲 | φD | 許容範囲 | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0.050 ＋0.025 |
62 |
＋0.030 ＋0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0.050 ＋0.025 |
65 |
＋0.030 ＋0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0.060 ＋0.030 |
70 |
＋0.030 ＋0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0.060 ＋0.030 |
74 |
＋0.030 ＋0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0.060 ＋0.030 |
80 |
＋0.030 ＋0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0.060 ＋0.030 |
85 |
＋0.035 ＋0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0.060 ＋0.030 |
95 |
＋0.035 ＋0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0.060 ＋0.030 |
96 |
＋0.035 ＋0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0.060 ＋0.030 |
100 |
＋0.035 ＋0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0.071 ＋0.036 |
100 |
＋0.035 ＋0.013 |
8510060 | 8510080 | ||||||
| 90 |
＋0.071 ＋0.036 |
110 |
＋0.035 ＋0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0.071 ＋0.036 |
120 |
＋0.035 ＋0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0.071 ＋0.036 |
130 |
＋0.040 ＋0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0.071 ＋0.036 |
140 |
＋0.040 ＋0.015 |
12014070 | 12014080 | ||||||
| 125 |
＋0.083 ＋0.043 |
145 |
＋0.040 ＋0.015 |
||||||||
| 130 |
＋0.083 ＋0.043 |
150 |
＋0.040 ＋0.015 |
13015080 | |||||||
| 140 |
＋0.083 ＋0.043 |
160 |
＋0.040 ＋0.015 |
||||||||
| 150 |
＋0.083 ＋0.043 |
170 |
＋0.040 ＋0.015 |
15017080 | |||||||
| 160 |
＋0.083 ＋0.043 |
180 |
＋0.040 ＋0.015 |
16018080 | |||||||
| 170 |
＋0.083 ＋0.043 |
190 |
＋0.046 ＋0.017 |
||||||||
| 180 |
＋0.083 ＋0.043 |
200 |
＋0.046 ＋0.017 |
||||||||
| 190 |
＋0.096 ＋0.050 |
210 |
＋0.046 ＋0.017 |
||||||||
| 200 |
＋0.096 ＋0.050 |
230 |
＋0.046 ＋0.017 |
||||||||
※寸法許容差は+25℃における測定値です。
オイルレスブッシュの在庫状況
オーダーメイドのメートル系オイルレスブッシングおよびインペリアルオイルレスブロンズブッシング：特殊寸法の標準ブッシング形状、ハーフブッシング、スタンピングまたは深絞りによる特殊形状、カスタマイズされたブッシング設計
オイルレスブッシュの代表的な用途
製品は連続鋳造圧延機、鉱山機械、船舶機械、タービン、射出成形機、自動金型で広く使用されています。
等々。
1. オイルレスブッシュを採用し、高負荷・低速、自己潤滑に対応します。ダムゲートや水門ブッシュ、水力タービンブッシュなど。
2. 高温用オイルレスブッシュ採用。鉄鋼工場機械など。
3. オイルレスグラファイトブロンズブッシュは、組立ライン、プレスライン、コンベアラインなどの自動車生産に使用されます。
4. オイルレス青銅ブッシュは、製鋼圧延機、射出成形機、プレス金型などの大型機械に使用されます。
5. オイルレスブッシュは化学機械、食品機械、製紙機械、繊維機械などにも使用されます。
射出成形機に使用されるオイルレスブッシュ
●トグルリンク用無給油ブッシュ
●タイバー用無給油青銅ブッシュ
●可動プレートや射出テーブルにもオイルレスブッシュプレートを採用
オイルレスブッシュのモールド用途
-射出成形
1. ガイドブッシュ
2. エジェクターガイドブッシュ
3. ガイドレール
4. ガイドブロック
5. 下部プレート
6. ガイドブッシュ
7. 型枠ブッシュ
-カムフランジダイス
1. ウェアプレート
2. カムストロークプレート
3. カムアッパープレート
4. カムサイドブロック
5. カムサイドプレート
6. カムポジティブリターンプレート
7. ガイドポストブッシュ
8. カムストロークプレート
Viiplus オイルレス青銅ブッシュは多くの用途に使用されています
青銅製オイルレスブッシュの材質や仕様、オイルレスブッシュの規格形状やサイズなど、物理的に可能であれば製作可能です。
Viiplus は最も経験豊富なオイルレス ブッシュのサプライヤーの 1 つです。オイルレス ブッシュのカタログをダウンロードしたい場合は、今すぐお問い合わせください。
私たちはプロフェッショナルです
オイルレスブッシュのメーカーおよびサプライヤー
お問い合わせを歓迎します!
ご質問がございましたら、お気軽にお問い合わせください。いつでも大歓迎です、ありがとうございます!
