| ブランド名: | VIIPLUS |
| モデル番号: | oillessブッシュ |
| MOQ: | 応相談 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | プラググラフィットベアリング,中国,メーカー,サプライヤー,工場,卸売, メタルジャーナルベアリング, PTFEセルフ潤滑ベアリング,複合スプートベアリング,複合セルフ潤滑ブーシング,グラフィット合金 |

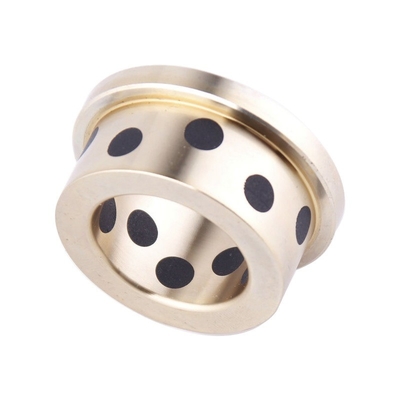

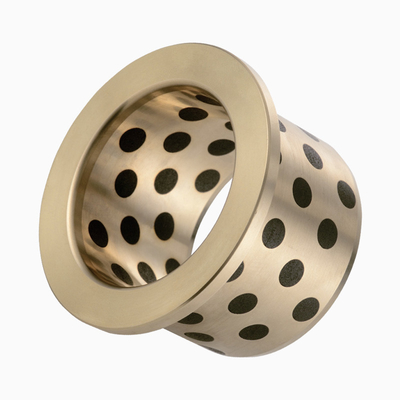

SPF ブッシングはグラファイト CuZn25Al5 真鍮合金から作られ、優れた耐摩耗性と自己潤滑性を提供するよう設計された精密エンジニアリング部品です。合金内のグラファイト、銅、亜鉛、アルミニウムの独自の組み合わせにより、耐久性が高く摩擦の少ない表面が実現され、さまざまな産業用途でスムーズで効率的な操作が保証されます。
これらのブッシングは自己潤滑性があるため、定期的な潤滑が不要になり、メンテナンス要件と運用コストが大幅に削減されます。グラファイト成分は天然の潤滑剤として機能し、一定の潤滑膜を形成して摩擦と摩耗を軽減します。
CuZn25Al5 真鍮合金材料は、優れた耐腐食性と機械的特性を備えており、過酷な環境でも長寿命が保証されるため選ばれています。ブッシングの精密な製造により、摩耗の激しい用途でも完璧なフィット感と最適なパフォーマンスが保証されます。
SPF ブッシング グラファイト CuZn25Al5 真鍮合金は、機械、装置、車両に使用することで、スムーズで効率的な操作を維持するための信頼性が高く、コスト効率の高いソリューションを提供します。これらは、高い耐摩耗性と自己潤滑特性を必要とする産業用途に最適です。
オイルレスブッシングとベアリング - グラファイトCuZn25Al5真鍮ブッシング
オイルレスブッシング＆ベアリング - グラファイトネスト付きブロンズケース
オイルレスブッシングとベアリング - ブロンズブッシングは時間とお金を節約します
オイルレスブッシングとベアリング - 幅広い種類と選択肢
オイルレスブッシングとベアリング - 専門のカスタマーサービス
SPF-0610
SPF-0612
SPF-0810
SPF-0812
SPF-0815
SPF-10080
SPF-100100
SPF-1010
SPF-1012
SPF-1015
SPF-1017
SPF-1020
SPF-12080
SPF-120100
SPF-1210
SPF-1212
SPF-1215
SPF-1220
SPF-1225
SPF-1230
SPF-13080
SPF-130100
SPF-1310
SPF-1312
SPF-1315
SPF-1320
SPF-1325
SPF-1330
SPF-14080
SPF-140100
SPF-1415
SPF-1420
SPF-1425
SPF-150100
SPF-150120
SPF-1510
SPF-1512
SPF-1515
SPF-1520
SPF-1525
SPF-1530
SPF-160100
SPF-160120
SPF-1612
SPF-1615
SPF-1618
SPF-1620
SPF-1623
SPF-1625
SPF-1630
SPF-1635
SPF-1640
SPF-1815
SPF-1820
SPF-1825
SPF-1830
SPF-1835
SPF-1840
SPF-2015
SPF-2020
鋳造青銅 C93200 スリーブ（プレーン）ベアリング オンライン販売
合金材料
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 学年 中国ブランド GB1776-87 |
亜鉛 鉄マンガン |
亜鉛 | 亜鉛 | 亜鉛 | スチール+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際的 ISO1338 |
GCuZn25 鉄マンガン |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | 銅スズ12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ ディン |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | スチール+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ合衆国 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| 英国規格 | ＨＴＢ２ | LG2 | AB1 | PB4 | LG2 | - | - |
材料合金化学組成
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 銅 ( % ) | 休む | 休む | 休む | - | - | ||
| スズ ( % ) | - | 6 | - | 10 | 6 | - | - |
| 亜鉛 ( % ) | 25 | 6 | - | - | 6 | - | - |
| ニッケル（％） | - | - | - | - | - | - | - |
| （ % ） | 6 | - | 10 | - | - | - | - |
| 鉄 ( % ) | 3 | - | 3 | - | - | 休む | 休む |
| マンガン ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| クレジット ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| （％） | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| シ ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| 鉛 ( % ) | - | 3 | - | - | 3 | - | - |
技術的パラメータ
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 最大荷重 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| 最高速度 V ( m/s ) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 | ||
| 最大PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| 密度 ρ( g/cm3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| 引張強度（N/mm²） | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| 伸長 （ ％ ） | > 10 | > 4 | > 10 | - | - | ||
| 硬度 ( HB ) | > 210 | > 80 | > 80 | > 160 | HRc> 55 | ||
| 最高温度 (℃) | 300 | 350 | 300 | 400 | 350 | ||
| 摩擦係数 ( μ ) | オイル潤滑: 0.03 | 摩擦（乾燥時）：0.16 | |||||
標準グラファイトプラグブロンズスリーブブッシングは、ベアリングマトリックスの金属摩擦面に適切なサイズと規則的な配置の空洞を開き、次に空洞内に独自の自己潤滑特性を持つ成形固体潤滑剤を埋め込みます（固体潤滑剤面積は一般に摩擦面積の25％-35％）、自己潤滑ベアリングで作られています。
標準グラファイトプラグ付きブロンズスリーブブッシングのベースボディは、ベアリング自体の動作条件に応じて決定する必要があります。より一般的に使用される材料は、高力黄銅、錫青銅、鋳物などです。埋め込まれた固体潤滑材料には、天然黒鉛、人造黒鉛、MoS2合成の2種類があり、もう1つはマトリックスとして合成されています。ベアリング自体の動作条件に応じて、異なる金属基板と埋め込まれた固体潤滑剤を組み合わせることで、製品がさまざまな温度、負荷、動作、媒体の動作条件の特殊なニーズを満たすことができ、安定した信頼性の高い動作を確保できます。
| 固体潤滑剤 | ||
| 潤滑剤 | 特徴 | 典型的なアプリケーション |
| SL1 グラファイト+追加 | 耐薬品性に優れ、摩擦が少ない。耐熱温度400℃ | 一般機械および大気環境用スイート |
| SL4 +添加剤 | 摩擦が最も低く、水潤滑性に優れ、耐熱温度は300℃ | 船舶、水力タービン、ガスタービンなど |
オイルレスブッシングは、オイルを使わずに固体潤滑剤を一体化したもので、本体に固体潤滑剤が均一に一体化された新型の固体銅合金です。
一般的なベアリングの限界を打ち破り、その潤滑は油膜に依存します。
そのため、高温、頻繁な使用、腐食防止、または油の輸入が困難な場合に適しています。
硬度と摩耗摩擦の両方において性能が2倍になります。
現在、連続鋳造機、金属組織学における鋼ローラー、鉱物機械、船舶、蒸気タービン、水力タービン、プラスチック射出成形機などに広く応用されています。

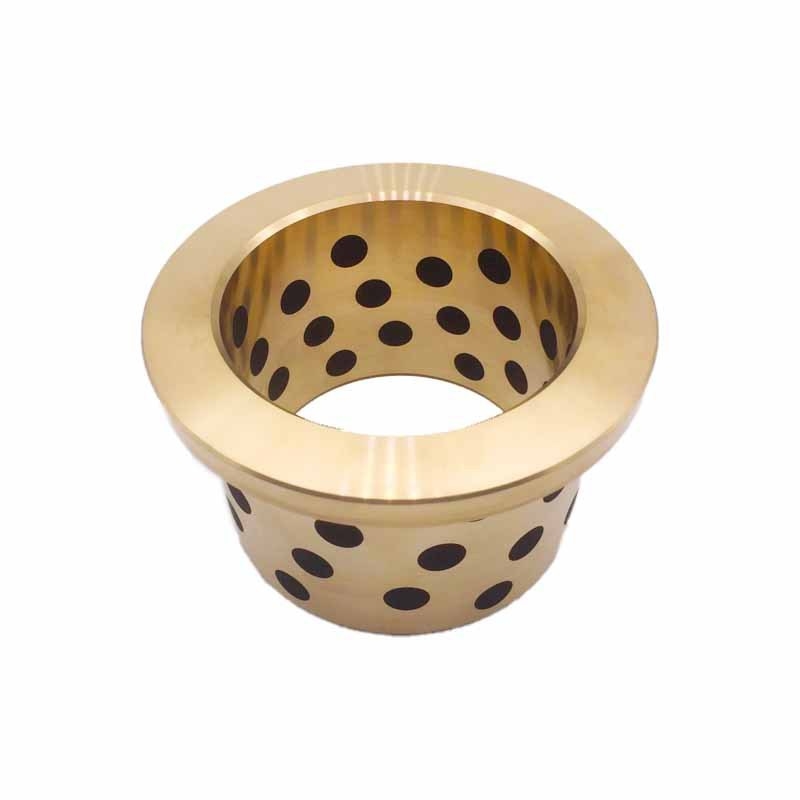

オイルレス フランジ スリーブ ベアリング ブッシング、JDB 素材は、特殊な固体潤滑剤が埋め込まれた強力な鋳造青銅ベースの金属で作られています。ベース メタルは高負荷に耐え、固体潤滑剤が自己潤滑を提供します。オイルレス フランジ スリーブ ベアリング ブッシングは、低速で極端に高温/低温の条件下で、事前潤滑なしで優れた性能を発揮します。この素材は、特に高負荷、断続的な振動運動に対して、メンテナンス フリーのベアリング ソリューションを提供します。
オイルレス フランジ スリーブ ベアリング ブッシングは、オイルを導入できない乾燥、高温、高圧、腐食、水、その他の化学環境下で使用できます。
オイルレスフランジスリーブベアリングブッシングは、自動車製品ライン、水道工学、ダムゲート、プラスチック産業、連続鋳造機、冶金産業のスチールローラー、鉱物機械、船舶ターボ発電機、水力タービン、射出成形機などで広く使用されています。
オイルレス ブッシング - 選択、構成、注文。Viiplus は時間通りに納品し、適正な価格を提供します。
当社のオイルレス ブッシングは、潤滑が容易に行えないプロジェクトや、従来の潤滑剤が炭化する可能性があるプロジェクトに最適なソリューションです。
お問い合わせ - オイルレスブッシングサプライヤー
オイルレスブッシングベアリングに関するお問い合わせやカタログのご請求は、今すぐご連絡ください。
（黒鉛を埋め込んだ青銅）
オイルレス ブッシング、またはより一般的にはスライディング ベアリングやスライド ベアリングは、ベアリング面のみで構成され、転動要素がない最も単純なタイプのベアリングです。
オイルレス ブッシングとは、定期的な潤滑を必要としないボール ベアリングまたは単に「リング」を指します。これは、ベアリングの材料に粉末グラファイトなどの潤滑剤が組み込まれているためです。これらは埋め込みグラファイト ブロンズ ブッシングとも呼ばれ、壁面/表面に 20 ～ 25% のグラファイト インサートがあり、常に潤滑が提供され、摩擦係数も低減されます。
これらのオイルレス ブッシングは、汚染のリスクがある乾燥した環境、湿度の高い湿潤用途、およびベアリングがアクセスできない場所にある用途に適しています。
当社はオイルレスブッシングの大手メーカーおよびサプライヤーであり、当社の製品は高品質です。
オイルレスブロンズブッシングは、強力な銅合金で作られた新しいタイプで、固体潤滑ハウジング内に均一に埋め込まれています。
オイルレスブッシュは、高温、高荷重、腐食、またはオイルの導入が困難な場所に適しています。
必要な ID、OD、長さで部品番号を指定します。(例) ID は 50mm、OD は 62mm、長さは 50mm です。
-オイルレスブロンズブッシング - 銅合金ストレート、標準
材質: 高張力真鍮合金
固体潤滑剤埋め込み
●給油不要でメンテナンス可能なオイルレスブッシングです。
●オイルレスブッシング 高負荷・低速運転時に高い性能を発揮します。
●オイルレスブッシング 往復運動、揺動、頻繁な起動・停止など油膜の発生が少ない用途で優れた耐摩耗性を発揮します。
●オイルレスブッシングは耐薬品性、耐腐食性に優れています。
●標準オイルレスブッシング製品は、さまざまなサイズを取り揃えております。
| 密度 | 8.2g/cm3 | |
| 抗張力 | >=755N/mm2 | |
| アンチコンパクトテナシティ | >=400~500KJ/m3 | |
| 硬度 | >=200HB | |
| 最大荷重圧力 | 100N/mm2 | |
| 制限速度 | 0.5m/秒 | |
| PV値制限 | 1.65N/mm2.m/s | |
| 摩擦係数 | オイル潤滑 | 0.03 |
| 乾式摩擦 | 0.16 | |
| 動作温度 | -40〜+300°C |
オイルフリーブッシング - グラファイトブロンズブッシング製品 - 銅合金ストレート、標準シリーズのタイプ/寸法/仕様を確認してください。
| オイルレスブッシングタイプ | 真っ直ぐ | 金属タイプ | 高張力真鍮合金 |
| 内径 d(Ø) | 50 | 外径D(Ø) | 62 |
| 全長L(mm) | 50 | 最大許容PV値範囲(N/mm2•m/s) | 1.1〜2.0 |
| 最大許容PV値(N/mm2•m/s) | 1.16 | 最大許容荷重(N/mm2) | 20.3 |
| 最大許容速度(m/s) | 0.35 | 取り付け穴の適合 | H7 |
| 動作温度範囲(°C) | -40～150 | 動作温度範囲（無潤滑）最小 | -40 |
| 動作温度範囲（無潤滑）最大 | 150 | 動作温度範囲（通常）最小 | -40 |
| 動作温度範囲（通常）最大 | 200 | - | - |
| 潤滑状態 | ドライ | 定期的な潤滑 |
| 使用温度範囲 ℃ | －40～＋300 | －40～＋150 |
| 許容最大圧力 PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1,530)｝ | |
| 許容最大速度 V m/｛sm/min｝ | 0.50｛30｝ | 1.00｛60｝ |
| 許容最大PV値 N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1,010｝ | 3.25 ｛1,990｝ |
*括弧内の値は静的ベアリング圧力であり、動きがない、または非常に小さい動きのアプリケーションでのベアリング圧力です。
運動（≦0.0017m/s[0.1m/分]）。
|
ID |
外径 |
長さ |
|
7年生から8年生 |
6年生から7年生 |
8年生から9年生 |
ここでの等級はJIS規格です。本製品は摺動面粗さRz6.3～12.5μmで良好な性能を発揮します。
●回転、揺動、往復運動に対応します。
●水中で使用しないでください。
●63mm IDブッシングは中間トラニオンとして使用可能
油圧シリンダー用ブッシング。
| モデル | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| 学年 中国ブランド GB1776-87 |
亜鉛 鉄マンガン |
亜鉛 | 亜鉛 | 亜鉛 | スチール+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 国際的 ISO1338 |
GCuZn25 鉄マンガン |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | 銅スズ12 | 鋼+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| ドイツ ディン |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | スチール+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 日本語 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| アメリカ合衆国 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | クラス40 | 52100 |
| 英国規格 | ＨＴＢ２ | LG2 | AB1 | PB4 | LG2 | - | - |
| 化学元素 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| 銅 ( % ) | 休む | 休む | 休む | - | - | ||
| スズ ( % ) | - | 6 | - | 10 | 6 | - | - |
| 亜鉛 ( % ) | 25 | 6 | - | - | 6 | - | - |
| ニッケル（％） | - | - | - | - | - | - | - |
| （ % ） | 6 | - | 10 | - | - | - | - |
| 鉄 ( % ) | 3 | - | 3 | - | - | 休む | 休む |
| マンガン ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| クレジット ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| （％） | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| シ ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| 鉛 ( % ) | - | 3 | - | - | 3 | - | - |
| パフォーマンス | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| 最大荷重 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| 最高速度 V ( m/s ) | ドライ0.4 オイル5 | 2 | 2 | 0.5 | 0.1 |
| 最大PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| 密度 ρ( g/cm3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| 引張強度（N/mm²） | > 600 | > 250 | > 500 | > 250 | > 1500 |
| 伸長 （ ％ ） | > 10 | > 4 | > 10 | - | - |
| 硬度 ( HB ) | > 210 | > 80 | > 80 | > 160 | HRc> 55 |
| 最高温度 (℃) | 300 | 350 | 300 | 400 | 350 |
| 摩擦係数 ( μ ) | オイル潤滑: 0.03 | 摩擦（乾燥時）：0.16 | |||
| ID | 外径 |
長さL許容差 －0.1 －0.3 |
|||||||||
| φd | 許容範囲 | φD | 許容範囲 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0.022 ＋0.010 |
10 |
＋0.015 ＋0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0.028 ＋0.013 |
12 |
＋0.018 ＋0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0.028 ＋0.013 |
14 |
＋0.018 ＋0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0.034 ＋0.016 |
18 |
＋0.018 ＋0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0.034 ＋0.016 |
19 |
＋0.021 ＋0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0.034 ＋0.016 |
20 |
＋0.021 ＋0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0.034 ＋0.016 |
21 |
＋0.021 ＋0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0.034 ＋0.016 |
22 |
＋0.021 ＋0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0.034 ＋0.016 |
23 |
＋0.021 ＋0.008 |
172315 | |||||||
| 18 |
＋0.034 ＋0.016 |
24 |
＋0.021 ＋0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0.041 ＋0.020 |
26 |
＋0.021 ＋0.008 |
192615 | 192620 | ||||||
| 20 |
＋0.041 ＋0.020 |
28 |
＋0.021 ＋0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0.041 ＋0.020 |
30 |
＋0.021 ＋0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0.041 ＋0.020 |
32 |
＋0.025 ＋0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0.041 ＋0.020 |
33 |
＋0.025 ＋0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0.041 ＋0.020 |
35 |
＋0.025 ＋0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
283820 | 283825 | ||||||
| 30 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0.041 ＋0.020 |
40 |
＋0.025 ＋0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
＋0.050 ＋0.025 |
40 |
＋0.025 ＋0.009 |
||||||||
| 32 |
＋0.050 ＋0.025 |
42 |
＋0.025 ＋0.009 |
324220 | |||||||
| 35 |
＋0.050 ＋0.025 |
44 |
＋0.025 ＋0.009 |
354420 | 354425 | ||||||
| 35 |
＋0.050 ＋0.025 |
45 |
＋0.025 ＋0.009 |
354520 | 354525 | ||||||
| 38 |
＋0.050 ＋0.025 |
48 |
＋0.025 ＋0.009 |
||||||||
| 40 |
＋0.050 ＋0.025 |
50 |
＋0.025 ＋0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
405515 | |||||||
| 45 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
56 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
||||||||
※圧入後の内径公差は参考値となります。
| ID | 外径 |
長さL許容差 －0.1 －0.3 |
|||||||||
| φd | 許容範囲 | φD | 許容範囲 | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0.050 ＋0.025 |
62 |
＋0.030 ＋0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0.050 ＋0.025 |
65 |
＋0.030 ＋0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0.060 ＋0.030 |
70 |
＋0.030 ＋0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0.060 ＋0.030 |
74 |
＋0.030 ＋0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0.060 ＋0.030 |
80 |
＋0.030 ＋0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0.060 ＋0.030 |
85 |
＋0.035 ＋0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0.060 ＋0.030 |
95 |
＋0.035 ＋0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0.060 ＋0.030 |
96 |
＋0.035 ＋0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0.060 ＋0.030 |
100 |
＋0.035 ＋0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0.071 ＋0.036 |
100 |
＋0.035 ＋0.013 |
8510060 | 8510080 | ||||||
| 90 |
＋0.071 ＋0.036 |
110 |
＋0.035 ＋0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0.071 ＋0.036 |
120 |
＋0.035 ＋0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0.071 ＋0.036 |
130 |
＋0.040 ＋0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0.071 ＋0.036 |
140 |
＋0.040 ＋0.015 |
12014070 | 12014080 | ||||||
| 125 |
＋0.083 ＋0.043 |
145 |
＋0.040 ＋0.015 |
||||||||
| 130 |
＋0.083 ＋0.043 |
150 |
＋0.040 ＋0.015 |
13015080 | |||||||
| 140 |
＋0.083 ＋0.043 |
160 |
＋0.040 ＋0.015 |
||||||||
| 150 |
＋0.083 ＋0.043 |
170 |
＋0.040 ＋0.015 |
15017080 | |||||||
| 160 |
＋0.083 ＋0.043 |
180 |
＋0.040 ＋0.015 |
16018080 | |||||||
| 170 |
＋0.083 ＋0.043 |
190 |
＋0.046 ＋0.017 |
||||||||
| 180 |
＋0.083 ＋0.043 |
200 |
＋0.046 ＋0.017 |
||||||||
| 190 |
＋0.096 ＋0.050 |
210 |
＋0.046 ＋0.017 |
||||||||
| 200 |
＋0.096 ＋0.050 |
230 |
＋0.046 ＋0.017 |
||||||||
※寸法公差は+25℃で測定した値です。
メートル法のオイルレスブッシングとインペリアル法のオイルレスブロンズブッシングはオーダーメイドです。特殊寸法の標準ブッシングフォーム、ハーフブッシング、スタンピングまたは深絞りによる特殊形状、カスタマイズされたブッシングデザイン
この製品は、連続鋳造圧延機、鉱山機械、船舶機械、タービン、射出成形機、自動金型などに広く使用されています。
等々。
1. オイルレスブッシュは、ダムゲートや水門のブッシュ、水力タービンのブッシュなど、高負荷、低速、自己潤滑に使用します。
2. 鉄鋼工場機械などの高温用途のオイルレスブッシング。
3. オイルレスグラファイトブロンズブッシングは、自動車生産の組立ライン、プレスライン、コンベアラインなどに使用されます。
4. オイルレスブロンズブッシングは、鉄鋼圧延機、射出成形機、プレス金型などの大型機械に使用されます。
5. オイルレスブッシュは、化学機械、食品加工機械、製紙工場、繊維機械などにも使用されます。
● トグルリンク用オイルレスブッシュ
1. ガイドブッシュ
2. エジェクタガイドブッシュ
3. ガイドレール
4. ガイドブロック
5. 下部プレート
6. ガイドブッシュ
7. 型枠ブッシュ
1. 摩耗プレート
2. カムストロークプレート
3. カム上部プレート
4. カムサイドブロック
5. カムサイドプレート
6. カムポジティブリターンプレート
7. ガイドポストブッシュ
8. カムストロークプレート
多くの用途で使用されるViiplusオイルレスブロンズブッシング
ブロンズオイルレスブッシングの材質と仕様が何であれ、またオイルレスブッシングの標準形状やサイズが何であれ、物理的に可能であれば、当社で製造できます。
Viiplus は最も経験豊富なオイルレス ブッシング サプライヤーの 1 つです。オイルレス ブッシング カタログをダウンロードしたい場合は、今すぐお問い合わせください。
