| ブランド名: | Gleitlager Permaglide PAP Buchsen |
| モデル番号: | PAPブッシュ同等品 |
| MOQ: | 応相談 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 青銅色の袖のブッシュ、中国、製造業者、製造者、工場、ブッシュ、鋳鉄軸受け、袖のブッシュ、POM軸受け、鋳鉄の平野軸受け、潤滑の青銅色のブッシュに油を差している卸し売りの、金属自己 |

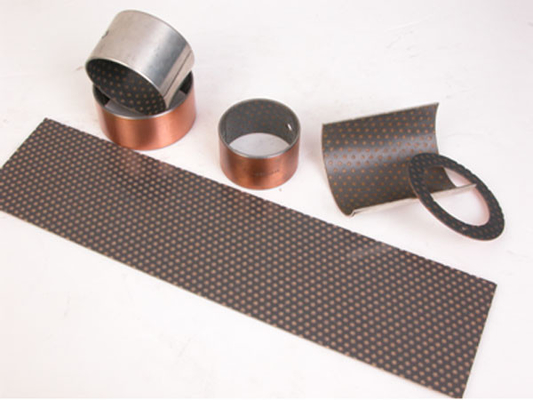

PAP P14 円筒ブッシュ & スラスト ワッシャーは、メンテナンス不要で環境に優しい高性能スライド ベアリング材料です。この材料は、特に食品業界におけるメンテナンス不要のドライ ランニング用途向けに特別に設計された鉛フリー標準スライド材料です。ただし、液体潤滑システムでも使用できますが、潤滑剤としてのグリースの使用は制限されており、推奨されません。
P14 材料の製造プロセスには、固体潤滑剤の塊が生成される特別に調整された混合プロセスが含まれます。並行して連続的に焼結する操作では、ブロンズ粉末が鋼の裏面に滑り層として焼結されます。これにより、厚さ 0.2 mm ～ 0.35 mm、細孔容積約 30% の滑り層が生成されます。その後、含浸ローラーを使用してキャビティに固体潤滑剤を充填します。このプロセス ステップは、滑り層の上に最大 0.03 mm の厚さの固体潤滑剤の慣らし層が生成されるように制御されます。その後の熱処理では、材料システムの特性が調整され、制御されたローラー ペアを使用して複合材料の必要な厚さ公差が生成されます。
注意: P14 素材は水中では使用できません (代替品: P180、P147、P10、P11)。さまざまなデザインのスライド要素は、P14 素材から切断、スタンピング、成形プロセスを経て製造されます。標準デザインには、円筒ブッシュ、フランジブッシュ、スラストワッシャー、ストリップが含まれます。最終段階では、P14 素材で作られたすべり軸受の軸受背面、端面、および打撃面に防錆処理が施されます。標準バージョンは、約 0.002 mm の層厚の錫です。錫は一時的な防錆および組み立て補助として使用されます。
P14 材料の特徴としては、鉛フリー、スティックスリップ傾向が非常に低い、摩耗が少ない、摩擦係数が低い、金属と融合しない、膨張する傾向が非常に低いなどがあります。推奨される用途分野としては、鉛フリー部品が求められるドライランニング条件でのメンテナンスフリー操作、最大速度 1 m/s の回転または振動運動、直線運動、および -200°C ～ 280°C の温度範囲などがあります。
流体力学的動作は、3 m/s までの滑り速度であれば問題なく可能です。ただし、3 m/s を超える連続動作では、流体侵食またはキャビテーションのリスクがあります。Motorservice は、流体力学的動作状態の計算をサービスとして提供しています。
さらに、PAP P14 シリーズのスラスト ワッシャー (PAW42 P14) は、さまざまなバリエーションで MISUMI オンライン ショップで注文でき、CAD データを無料で提供し、迅速に納品され、適正な価格で提供されます。PAP P14 シリーズのその他の製品には、円筒ブッシュ、フランジ ブッシュ、スラスト ワッシャー、ストリップなどがあります。たとえば、KS 円筒ブッシュ PAP6040-P14-KS は、内径が 60 mm、外径が 65 mm、長さが 40 mm です。別の例として、汎用円筒ブッシュ PAP2020-P14 は、内径が 20 mm、外径が 23 mm、長さが 20 mm です。MISUMI オンライン ショップでは、PAP P14 複合材料製のすべり軸受も提供しており、さまざまなバリエーションから選択して構成できます。
| 茂み | |||
| 茂み | |||
| 説明 | ディ | する | B |
| PAP0203P14 | 2 | 3,5 | 3 |
| PAP0303P14 | 3 | 4,5 | 3 |
| PAP0304P14 | 3 | 4,5 | 4 |
| PAP0305P14 | 3 | 4,5 | 5 |
| PAP0306P14 | 3 | 4,5 | 6 |
| PAP0403P14 | 4 | 5,5 | 3 |
| PAP0404P14 | 4 | 5,5 | 4 |
| PAP0406P14 | 4 | 5,5 | 6 |
| PAP0410P14 | 4 | 5,5 | 10 |
| PAP0505P14 | 5 | 7 | 5 |
| PAP0508P14 | 5 | 7 | 8 |
| PAP0510P14 | 5 | 7 | 10 |
| PAP0606P14 | 6 | 8 | 6 |
| PAP0608P14 | 6 | 8 | 8 |
| PAP0610P14 | 6 | 8 | 10 |
| PAP0710P14 | 7 | 9 | 10 |
| PAP0806P14 | 8 | 10 | 6 |
| PAP0808P14 | 8 | 10 | 8 |
| PAP0810P14 | 8 | 10 | 10 |
| PAP0812P14 | 8 | 10 | 12 |
| PAP100115P14 | 100 | 105 | 115 |
| PAP10050P14 | 100 | 105 | 50 |
| PAP10060P14 | 100 | 105 | 60 |
| PAP1008P14 | 10 | 12 | 8 |
| PAP1010P14 | 10 | 12 | 10 |
| PAP1012P14 | 10 | 12 | 12 |
| PAP1015P14 | 10 | 12 | 15 |
| PAP1020P14 | 10 | 12 | 20 |
| PAP11060P14 | 110 | 115 | 60 |
| PAP12060P14 | 120 | 125 | 60 |
| PAP1208P14 | 12 | 14 | 8 |
| PAP1210P14 | 12 | 14 | 10 |
| PAP1212P14 | 12 | 14 | 12 |
| PAP1215P14 | 12 | 14 | 15 |
| PAP1220P14 | 12 | 14 | 20 |
| PAP1225P14 | 12 | 14 | 25 |
| PAP125100P14 | 125 | 130 | 100 |
| PAP130100P14 | 130 | 135 | 100 |
| PAP1310P14 | 13 | 15 | 10 |
| PAP140100P14 | 140 | 145 | 100 |
| PAP14060P14 | 140 | 145 | 60 |
| PAP1410P14 | 14 | 16 | 10 |
| PAP1412P14 | 14 | 16 | 12 |
| PAP1415P14 | 14 | 16 | 15 |
| PAP1420P14 | 14 | 16 | 20 |
| PAP1425P14 | 14 | 16 | 25 |
| PAP150100P14 | 150 | 155 | 100 |
| PAP15080P14 | 150 | 155 | 80 |
| PAP1510P14 | 15 | 17 | 10 |
| PAP1512P14 | 15 | 17 | 12 |
| PAP1515P14 | 15 | 17 | 15 |
| PAP1520P14 | 15 | 17 | 20 |
| PAP1525P14 | 15 | 17 | 25 |
| PAP16080P14 | 160 | 165 | 80 |
| PAP1610P14 | 16 | 18 | 10 |
| PAP1612P14 | 16 | 18 | 12 |
| PAP1615P14 | 16 | 18 | 15 |
| PAP1620P14 | 16 | 18 | 20 |
| PAP 1625 P14 | 16 | 18 | 25 |
| PAP180100P14 | 180 | 185 | 100 |
| PAP1810P14 | 18 | 20 | 10 |
| PAP 1815 P14 | 18 | 20 | 15 |
| PAP 1820 P14 | 18 | 20 | 20 |
| PAP 1825 P14 | 18 | 20 | 25 |
| PAP200100P14 | 200 | 205 | 100 |
| PAP2010 P14 | 20 | 23 | 10 |
| PAP2015 P14 | 20 | 23 | 15 |
| PAP2020 P14 | 20 | 23 | 20 |
| PAP2025P14 | 20 | 23 | 25 |
| PAP2030P14 | 20 | 23 | 30 |
| PAP 2215 P14 | 22 | 25 | 15 |
| PAP2220P14 | 22 | 25 | 20 |
| PAP 2225 P14 | 22 | 25 | 25 |
| PAP2230P14 | 22 | 25 | 30 |
| PAP 2415 P14 | 24 | 27 | 15 |
| PAP2420P14 | 24 | 27 | 20 |
| PAP 2425 P14 | 24 | 27 | 25 |
| PAP 2510 P14 | 25 | 28 | 10 |
| PAP 2515 P14 | 25 | 28 | 15 |
| PAP 2520 P14 | 25 | 28 | 20 |
| PAP 2525 P14 | 25 | 28 | 25 |
| PAP2530P14 | 25 | 28 | 30 |
| PAP2550P14 | 25 | 28 | 50 |
| PAP 2820 P14 | 28 | 32 | 20 |
| PAP 2830 P14 | 28 | 32 | 30 |
| PAP300100P14 | 300 | 305 | 100 |
| PAP3015P14 | 30 | 34 | 15 |
| PAP3020P14 | 30 | 34 | 20 |
| PAP3025P14 | 30 | 34 | 25 |
| PAP3030P14 | 30 | 34 | 30 |
| PAP3040P14 | 30 | 34 | 40 |
| PAP3230P14 | 32 | 36 | 30 |
| PAP3240P14 | 32 | 36 | 40 |
| PAP3520P14 | 35 | 39 | 20 |
| PAP3530P14 | 35 | 39 | 30 |
| PAP3540P14 | 35 | 39 | 40 |
| PAP3550P14 | 35 | 39 | 50 |
| PAP4020P14 | 40 | 44 | 20 |
| PAP4030P14 | 40 | 44 | 30 |
| PAP4040P14 | 40 | 44 | 40 |
| PAP4050P14 | 40 | 44 | 50 |
| PAP4510P14 | 45 | 50 | 10 |
| PAP4530P14 | 45 | 50 | 30 |
| PAP4540P14 | 45 | 50 | 40 |
| PAP4550P14 | 45 | 50 | 50 |
| PAP5020P14 | 50 | 55 | 20 |
| PAP5030P14 | 50 | 55 | 30 |
| PAP5040P14 | 50 | 55 | 40 |
| PAP5060P14 | 50 | 55 | 60 |
| PAP5540P14 | 55 | 60 | 40 |
| PAP5560P14 | 55 | 60 | 60 |
| PAP6030P14 | 60 | 65 | 30 |
| PAP6040P14 | 60 | 65 | 40 |
| PAP6060P14 | 60 | 65 | 60 |
| PAP6070P14 | 60 | 65 | 70 |
| PAP6540P14 | 65 | 70 | 40 |
| PAP6550P14 | 65 | 70 | 50 |
| PAP6560P14 | 65 | 70 | 60 |
| PAP6570P14 | 65 | 70 | 70 |
| PAP7040P14 | 70 | 75 | 40 |
| PAP7050P14 | 70 | 75 | 50 |
| PAP7070P14 | 70 | 75 | 70 |
| PAP7550P14 | 75 | 80 | 50 |
| PAP7560P14 | 75 | 80 | 60 |
| PAP8040P14 | 80 | 85 | 40 |
| PAP8060P14 | 80 | 85 | 60 |
| PAP8080P14 | 80 | 85 | 80 |
| PAP8560P14 | 85 | 90 | 60 |
| PAP90100P14 | 90 | 95 | 100 |
| PAP9060P14 | 90 | 95 | 60 |
| 上 | |||
| フランジブッシュ | |||
| フランジブッシュ PAF.. | |||
 |
|||
| 説明 | ディ | する | B |
| PAF 06040 P14 | 6 | 8 | 4 |
| PAF 06070 P14 | 6 | 8 | 7 |
| PAF 06080 P14 | 6 | 8 | 8 |
| PAF 08055 P14 | 8 | 10 | 5,5 |
| PAF 08075 P14 | 8 | 10 | 7,5 |
| PAF 08095 P14 | 8 | 10 | 9,5 |
| PAF 10070 P14 | 10 | 12 | 7 |
| PAF 10090 P14 | 10 | 12 | 9 |
| PAF10120P14 | 10 | 12 | 12 |
| PAF 10170 P14 | 10 | 12 | 17 |
| PAF 12070 P14 | 12 | 14 | 7 |
| PAF 12090 P14 | 12 | 14 | 9 |
| PAF 12120 P14 | 12 | 14 | 12 |
| PAF 12170 P14 | 12 | 14 | 17 |
| PAF 14120 P14 | 14 | 16 | 12 |
| PAF 14170 P14 | 14 | 16 | 17 |
| PAF 15090 P14 | 15 | 17 | 9 |
| PAF 15120 P14 | 15 | 17 | 12 |
| PAF 15170 P14 | 15 | 17 | 17 |
| PAF 16120 P14 | 16 | 18 | 12 |
| PAF 16170 P14 | 16 | 18 | 17 |
| PAF 18120 P14 | 18 | 20 | 12 |
| PAF 18170 P14 | 18 | 20 | 17 |
| PAF 18220 P14 | 18 | 20 | 22 |
| PAF 20115 P14 | 20 | 23 | 11,5 |
| PAF20165 P14 | 20 | 23 | 16,5 |
| PAF 20215 P14 | 20 | 23 | 21,5 |
| PAF 25115 P14 | 25 | 28 | 11,5 |
| PAF 25165 P14 | 25 | 28 | 16,5 |
| PAF 25215 P14 | 25 | 28 | 21,5 |
| PAF30160P14 | 30 | 34 | 16 |
| PAF 30260 P14 | 30 | 34 | 26 |
| PAF 35160 P14 | 35 | 39 | 16 |
| PAF 35260 P14 | 35 | 39 | 26 |
| PAF40260P14 | 40 | 44 | 26 |
| 上 | |||
| ストリップ | |||
| ストリップ | |||
| 説明 | ら | B | S3 |
| PAS 20250 P14 | 500 | 250 | 2,0 |
| PAS10250P14 | 500 | 250 | 1,0 |
| PAS05180P14 | 500 | 180 | 0,5 |
| PAS 07250 P14 | 500 | 250 | 0,75 |
| PAS 15250 P14 | 500 | 250 | 1,5 |
| PAS 30250 P14 | 500 | 250 | 3,06 |
| PAS 25250 P14 | 500 | 250 | 2,5 |
| 上 | |||
| スラストワッシャー | |||
| スラストワッシャー PAW | |||
 |
|||
| 説明 | ディ | する | S3 |
| パウ 18 P14 | 18 | 32 | 1,5 |
| パウ20P14 | 20 | 36 | 1,5 |
| パウ52P14 | 52 | 78 | 2,0 |
| パウ 14 P14 | 14 | 26 | 1,5 |
| PAW 26 P14 | 26 | 44 | 1,5 |
| パウ10 P14 | 10 | 20 | 1,5 |
| パウ32P14 | 32 | 54 | 1,5 |
| パウ 22 P14 | 22 | 38 | 1,5 |
| パウ48P14 | 48 | 74 | 2,0 |
| PAW38P14 | 38 | 62 | 1,5 |
| パウ42P14 | 42 | 66 | 1,5 |
| パウ 16 P14 | 16 | 30 | 1,5 |
| パウ 12 P14 | 12 | 24 | 1,5 |
| PAW 28 P14 | 28 | 48 | 1,5 |
| パウ62P14 | 62 | 90 | 2,0 |
あらゆる用途や用途に対応するメンテナンスフリーの素材で作られた製品では、すべり軸受用途の望ましいソリューションを見つけることはできません。そのような用途や用途には、メンテナンスの手間がかからない素材が利用できます。この場合、摩耗荷重を受ける滑り面は、PVDF (ポリフッ化ビニリデン) マトリックスから形成されます。
Gleitlager Permaglide PAP Buchsen Equivalent は、最大限の摩擦性能を備えた鉛入りの堅牢な摺動材料です。メンテナンスフリーのドライランニング用途向けに設計されていますが、液体潤滑システムにも使用できます。
ユニークな機能:
| 特徴 | ユニット | P10、P11 | P14 | P147* |
| 無鉛 | – | いいえ | はい | はい |
| PVマックス | MPa · m/s | 1.8 | 1.6 | 1.4 |
| pmax.統計。 | MPa | 250 | 250 | 250 |
| pmax.dyn です。 | MPa | 56（v≤0.032m/s） | 56（v≤0.029m/s） | 56（v = 0.025 m/s） |
| 最高 | MS | 2 p ≤ 0.90 MPaで | 1 p ≤ 1.60 MPaで | p ≤ 1.75 MPa で 0.8 |
| T | °C | -200 から +280 | -200 から +280 | -200 から +280 |
固体潤滑剤の塊は、特別に調整された混合プロセスで製造されます。並行して連続的に焼結する工程で、ブロンズ粉末が鋼またはブロンズの裏面に滑り層として焼結されます。これにより、厚さ 0.2 mm ～ 0.35 mm、気孔容積約 30 % の滑り層が生成されます。次に、含浸ローラーを使用してキャビティに固体潤滑剤を充填します。
このプロセスステップは、最大 0.03 mm の厚さの固体潤滑剤の慣らし層が滑り層の上に生成されるように制御されます。その後の熱処理では、材料システムの特性が調整され、制御されたローラーペアを使用して複合材料の必要な厚さの許容差が生成されます。
1.ドライ運転時のメンテナンスフリー
2.回転または振動運動
3. 速度2m/sまで
4.直線運動
5.温度範囲 -200 °C ～ 280 °C
ユニークな機能:
| 特徴 | ユニット | P20、P22*、P23* | P200、P202*、P203* |
| 無鉛 | – | いいえ | はい |
| PVマックス | MPa · m/s | 3 | 3.3 |
| pmax.統計。 | MPa | 250 | 250 |
| pmax.dyn です。 | MPa | 70（v≤0.042m/s） | 70（v≤0.047m/s） |
| 最高 | MS | 3 p≤1.00MPaで | p ≤ 1.00 MPa で 3.3 |
| T | °C | -40 から +110 | -40 から +110 |
摩擦係数を下げ、熱伝導性を向上させるために、特殊な添加剤がマトリックスに混合されています。さらに、オプションで、摺動層の表面には、グリースやオイルを収容するための潤滑ボア リリーフを装備できます。
極めて高い性能要件を満たすベアリングである Permaglide® では、特殊なナノスケールの充填剤を配合した PEEK (ポリケトン) プラスチック マトリックスを配合して適用し、摩擦特性を向上させています。
エンジン ベアリングと同様に、技術要件の高まりと設置クリアランスの最小化が Permaglide® ベアリングの開発の課題となっています。お客様の要件に応じて、形状と形状が選択的に開発されるだけでなく、目的に合わせて調整されたスライド ペアの運動量が考慮されたスライド サーフェス システムとして最適化されます。さらに、お客様はアセンブリの設計をスライド要素に合わせて調整する必要はなく、Permaglide® ベアリングがアセンブリ設計に最適に調整されます。
