| ブランド名: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| モデル番号: | 固体ブッシュ、潤滑油が付いている青銅は埋め込まれた手入れ不要を差し込みます |
| MOQ: | 交渉可能 |
| 価格: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 支払条件: | 事前のTT |
| 供給能力: | オンラインで青銅色のブッシュ•滑り軸受の製造業者•自動注油式のブッシュの製造者 |

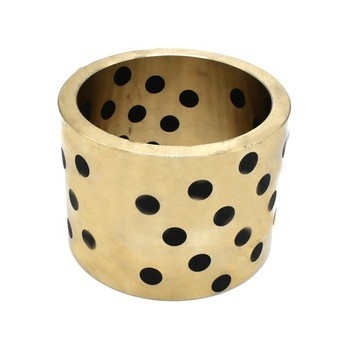

オイルレスC86300マンガン青銅ブッシュSAE 430Bは、特にプレート部品向けに、高い耐摩耗性と自己潤滑性を必要とする用途向けに特別に設計されたユニークなタイプのブッシュです。
C86300合金で構成されたこのマンガン青銅ブッシュは、SAE 430Bの仕様を組み込んでおり、性能と耐久性に関する厳格な業界基準を満たしています。銅、亜鉛、アルミニウム、マンガン、鉄を含む合金の組成は、強度、延性、耐食性などの優れた機械的特性を提供します。
このブッシュの主な特徴は、オイルレスで自己潤滑性であることです。ブッシュ材料内に埋め込まれたグラファイト粒子は、天然の潤滑剤として機能し、ブッシュと相手面間の摩擦と摩耗を低減します。これにより、外部潤滑剤が不要になり、メンテナンスが簡素化され、運用コストが削減されます。
プレート用途向けに、オイルレスC86300マンガン青銅ブッシュSAE 430Bは、信頼性が高く長持ちするソリューションを提供します。プラスチック成形、金属加工、その他の業界で使用される場合でも、これらのブッシュはプレートと部品のスムーズで正確な動きを保証し、機械全体の性能と生産性を向上させます。
要約すると、オイルレスC86300マンガン青銅ブッシュSAE 430Bは、優れた耐摩耗性と自己潤滑性を必要とするプレート用途向けに設計された高性能ブッシュです。そのユニークな合金組成と革新的な設計により、幅広い産業用途で信頼できる選択肢となっています。
金属ブッシュオンラインカタログ C86300マンガン青銅
特定の用途に最適な製品の選択でお困りの場合は、ここをクリックしてオンラインのプラグ付き青銅ベアリングカタログをご覧ください。ブッシュ - プレーンベアリング - スリーブのサプライヤー...
オイル - レスC86300マンガン青銅ブッシュSAE 430B自己潤滑ブッシュプレート
ソリッドシャフトベアリングおよび関連部品ブッシュマンガン青銅ブッシュ＆自己潤滑ベアリングブランド自己潤滑および事前潤滑ベアリングは、風力発電および太陽光発電装置に適しており、生涯メンテナンスフリーです
マンガン青銅は非常に硬く、強力な青銅です。
適切な用途には、プレーンベアリング、工作機械ブッシュが含まれます。重土木機械。
一般的な特性：（仕様目的には使用しないでください。）
銅：60.00～66.00％
亜鉛：22.00～28.00％
鉄：2.00～4.00％
アルミニウム：5.00～7.50％
マンガン：2.50～5.00％

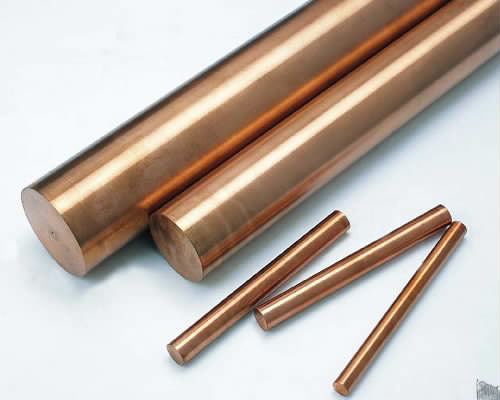

物理的特性：連続鋳造
引張強さ、PSI：110,000分。
降伏強度、PSI：62,000分。
伸び：14％分。
ブリネル硬度（3000 kg荷重）：225標準
機械加工性評価：80
最低動作温度：-450°F
最高動作温度：400°F
C86300マンガン青銅は、非鉛の「グリーン」合金です。
自己潤滑オイルレス型ブッシュ
|
一般的な鋳造銅合金の関連仕様と用途 |
|||||
|
合金の説明 |
アメリカ仕様 |
アメリカ仕様 |
ドイツ仕様 |
英国仕様 |
一般的な材料用途 |
|
UNS |
SAE |
合金 |
合金 |
||
|
Cu85 Sn5 Zn5 Pb5 |
C83600（CDA 836） |
40 |
CuSn5ZnPb |
LG2 |
ポンプ部品、小型ギア、ベアリング、インペラー、フランジ、低圧バルブおよび継手。 |
|
Cu83 Sn3 Zn8 Pb6 |
C84400（CDA 844） |
- |
CuSn2ZnPb |
*LG1 |
軽負荷ベアリング、一般ハードウェア、備品、低圧バルブおよび継手。 |
|
Cu63 Al6 Fe3 Mn3 Zn25 |
C86300（CDA 863） |
430B |
- |
- |
ギア、カム、低速重負荷ベアリング、ねじ込みナット用の高強度合金。 |
|
Cu88 Sn8 Zn4 |
C90300（CDA 903） |
620 |
- |
- |
ベアリング、ブッシュ、ピストンリング、バルブ部品、シールリング、蒸気継手およびギア。 |
|
Cu88 Sn10 Zn2 |
C90500（CDA 905） |
62 |
CuSn10Zn |
*G1 |
マリンポンプ、バルブ、ベアリング、ブッシュ、ピストンリング、蒸気継手およびギア。 |
|
Cu89 Sn11 |
C90700（CDA 907） |
65 |
CuSn12 |
*PB1 |
重負荷ギア、高負荷ベアリング、ブッシュおよびウォームホイール。 |
|
Cu88 Sn6 Zn4 Pb2 |
C92200（CDA 922） |
622 |
- |
LG3 |
バルブ、継手、最大550 F（287 C）で使用する中圧油圧および蒸気圧部品。 |
|
Cu87 Sn11 Ni2 |
C92500（CDA 925） |
640 |
CuSn12Ni |
CT2 |
ギア、ウォームホイール - 優れた耐衝撃性、自動車用シンクロナイザーリング。 |
|
Cu87 Sn11 Pb2 |
C92700（CDA 927） |
63 |
CuSn12Pb |
LB3 |
重負荷ベアリング、ブッシュ、ピストンリング、バルブ部品、蒸気継手、ギア。 |
|
Cu83 Sn7 Zn3 Pb7 |
C93200（CDA 932） |
660 |
CuSn7ZnPb |
|
中速および圧力用の一般ユーティリティベアリング、ブッシュおよび摩耗板。 |
|
Cu85 Pb10 Sn5 |
C93500（CDA 935） |
66 |
- |
LB4 |
高速ベアリング、ブッシュ、高速軽負荷および軽圧部品。 |
|
Cu80 Pb10 Sn10 |
C93700（CDA 937） |
64 |
CuPb10Sn |
LB2 |
高速および高圧用のベアリング、ポンプ部品、耐圧鋳物。 |
|
Cu78 Pb15 Sn7 |
C93800（CDA 938） |
67 |
CuPb15Sn |
LB1 |
ターボチャージャーベアリング、一般サービスおよび中程度の圧力用のベアリング、鉄道用途。 |
|
Cu87 AI10 Fe3 |
C95400（CDA 954） |
- |
CuAI10Fe |
- |
高強度ベアリング、ブッシュ、ギア、ウォーム、摩耗板、バルブシートおよびガイド。 |
|
Cu81 AI10 Ni5 Fe4 |
C95500（CDA 955） |
- |
CuAI10Ni |
- |
高強度ベアリング、耐食性部品、航空機バルブガイドおよびシート。 |
|
Cu80 AI10 Ni6 Fe4 |
C95800（CDA 958） |
- |
CuAl10Ni |
AB2 |
防汚海水耐食性部品および一般マリンハードウェア。 |
|
リン青銅グレードI |
C54400 |
|
CuSn4 |
PB101 |
|
|
リン青銅グレードI |
C54400 |
CuSn4 |
PB101 |
|
リン青銅グレードII |
C51000 |
CuSn5 |
PB102 |
|
リン青銅グレードIII |
C51900 |
CuSn6 |
PB103 |
|
リン青銅 |
C52100 |
CuSn8 |
PB104 |
プラググラファイト化は、ベアリング壁に列状の千鳥穴構成をドリルで開け、これらの穴にグラファイトを押し込み、硬く焼成することによって行われます。ドリルで開けられた穴のサイズと数、および列の数は、ベアリングの長さと直径によって決定されます。

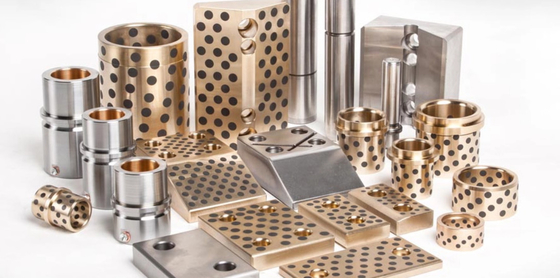

グラファイトプラグ付き青銅ブッシュはすべて自己潤滑性でメンテナンスフリーです。これらのブッシュは、連続鋳造青銅から機械加工され、ソリッド潤滑剤プラグが差し込まれています。ブッシュとその相手面は、常に潤滑剤の膜で分離する必要があります。多くのVIIPLUSのコンポーネントはグラファイトを使用しています。グラファイトについて知っておくべきことは次のとおりです。グラファイトは、非常に珍しい形の通常の炭素であり、二次元結晶です。それを1原子厚のシートと考えてください。グラファイトの破片は、これらのシートの積み重ねです。グラファイト鉛筆の芯は油っぽく感じられます。これは、これらの1原子厚のシートが非常に滑りやすいためです。
| 化学的要件 | ||||||||||||
| 銅 合金 UNS番号 |
組成、％最大、特に示されている場合を除く | |||||||||||
| ニッケル | ||||||||||||
| 銅 | スズ | 鉛 | 亜鉛 | 鉄 | 含む | アルミニウム | マンガン | アンチモン | 硫黄 | リン | ケイ素 | |
| コバルト | ||||||||||||
| C86300 | 60.0～66.0 | 0.20 | 0.20 | 22.0～28.0 | 2.0～4.0 | 1.0A | 5.0～7.5 | 2.5～5.0 | ... | ... | ... | ... |
| C90500 | 86.0～89.0 | 9.0～11.0 | 0.30 | 1.0～3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0～85.0 | 15.0～17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0～82.0 | 18.0～20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0～82.0 | 9.0～11.0 | 8.0～11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A 銅の最小値を決定する際、銅は銅+ニッケルとして計算できます。 | ||||||||||||
| B 連続鋳造の場合、リンは最大1.5％とします。 | ||||||||||||
|
C 鉄は、鋼裏材に使用する場合、最大0.35％とします。
|
||||||||||||
C86300マンガン青銅
C86300の一般的な用途には、低速重負荷ベアリング、ギア、カム、油圧シリンダー部品が含まれます。連続鋳造マンガン青銅は、優れた耐摩耗性と重負荷および低速での高いベアリング強度を組み合わせる必要がある用途に使用することを目的とした、高強度、非熱処理可能な銅合金です。
|

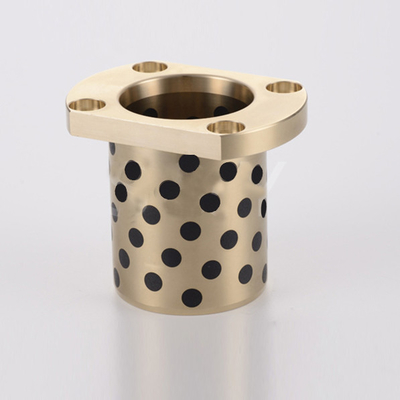

C86300マンガン青銅グラファイトブッシュ |
|
|
要素 |
含有量（％） |
|
銅、Cu |
60.0-68.0 |
|
鉛、Pb |
≤0.2 |
|
スズ、Sn |
≤0.2 |
|
亜鉛、Zn |
22～28 |
|
鉄、Fe |
2.0-4.0 |
|
アルミニウム、Al |
5.0-7.50 |
|
マンガン、Mn |
2.5-5.0 |
|
|
|
|
C86200マンガン青銅グラファイトブッシュ |
|
|
要素 |
含有量（％） |
|
銅、Cu |
60.0-68.0 |
|
鉛、Pb |
≤0.2 |
|
スズ、Sn |
≤0.2 |
|
亜鉛、Zn |
22～28 |
|
鉄、Fe |
2.0-4.0 |
|
アルミニウム、Al |
3.0-4.90 |
|
マンガン、Mn |
2.5-5.0 |
グラファイトプラグ付き鋳造青銅ブッシュは、低～中速で重負荷を支える必要がある場所で使用できます
プラググラファイト鋳造青銅ブッシュは、最大570 Fまでの高温に耐えることができます
自己潤滑機能により、給油が困難で、実装に費用がかかり、グリース/オイルを使用できない場所でベアリングを使用できます。低速での高負荷下でも優れた潤滑性が得られます。
特別に埋め込まれたソリッド潤滑剤による自己潤滑により、摩擦が軽減されます。摩擦係数：0.04～0.2
建設機械用ブッシュ、パワーショベル用ブームリンクブッシュ、射出成形機用トグルリンク＆ガイドブッシュ、製鋼所設備、炉ドラッグアウト、乾燥設備、ロースター、プレスダイ、組立ライン、水力構造物、ウィンチ、巻き上げ設備、タイヤおよび製紙機械、その他多くの産業用途。
