| ブランド名: | Met Metal-Polymer Bearings Bearings () China Bushing |
| モデル番号: | ブッシュのタイプ: フランジを付けたようになった軸受け、フランジの幅で、材料 |
| MOQ: | 交渉可能 |
| 価格: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| 支払条件: | 事前のTT |
| 供給能力: | 1日あたりの100000の部分 |

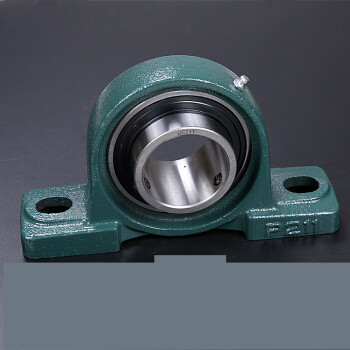

座席付きの垂直枕ブロックスライディングベアリングのUCPシリーズは,様々な産業用アプリケーションに堅牢で信頼性の高いソリューションを提供します.これらのベアリングは,放射性および軸性負荷の両方を処理するように設計されています要求条件下で,スムーズかつ効率的な操作を保証します.
UCPシリーズは,簡単に設置と調整を可能にするユニークな球状の外表面を特徴としています.枕ブロックのハウジングは安定性とサポートを提供します.滑り軸承の設計は,スムーズな動きと摩擦を減らすことを保証.
このベアリングのコアを形成するブッシングブロックは,正確なフィットと長持ちの性能を確保するために精密加工されています.通常は鋳鉄や鋼などの高強度材料で作られています重荷や厳しい環境に耐えられる
UCPシリーズベアリングには,ブッシングブロックに加えて推力プレートも含まれます.これらのプレートは軸性負荷を支えるように設計され,ベアリングが望ましくない方向に移動するのを防ぎます.彼らは回転および線形運動アプリケーションのための完全なソリューションを提供するために,ブッシングブロックと連携して動作.
UCPシリーズの垂直枕ブロックスライディングベアリングは,ポンプ,コンベヤー,ファン,その他の回転機器を含む幅広い産業用アプリケーションに適しています.石油やガスに多く見られます信頼性と耐久性が最重要である他の重労働産業.
頑丈な設計で 精密加工された部品で 放射線負荷と軸負荷の両方に対応する能力でUCPシリーズベアリングは,スムーズで効率的な回転または線形運動を必要とする任意のアプリケーションのための優れた選択です.
座席と外側の球状のボールベアリングは,拡張された内輪です深溝ボールベアリング円形で,外輪に二重密封とされている
軸承座席と軸承座席からなる軸承ユニット.軸承と軸承座席の間の球状フィットにより,設置を補うための自動中心化を実現できます.
軸の誤差,長距離ベアリングの偏り,および設置底面の変形によるエラー
座席を持つ外側の球体軸承は構造的にコンパクトで,組み立ておよび解体しやすく,シンプルなサポートに適しています. 鉱山および管理に使用されることが多い
金,農業,化学工業,輸送機械など
枕ブロックの定義 ローヤリング:日記 (軸のように) を支えるブロックまたは標準:ローヤリング
枕ブロックは,互換性のあるベアリングと様々なアクセサリーを使用して回転軸に支柱を提供するために使用される基台です.枕ブロックのハウジング材料は,通常,鋳鉄または鋳鋼で作られています.
座席付き球型枕ブロックベアリング:UCP,UCF,UCFL,UCT,UCFC UCPH,UCFA UCPA,UCFB,UCHAなどのモデル 完全 外側の球型ベアリングは実際には深溝球ベアリングの変種です.
その特徴は,外輪と外径の表面が球状であること.軸承座席の相応の角形球面に設置され,中央を中心とする役割を果たす..
座席付き外側の球体軸承
座席付き球体軸承は,ローリング軸承と座席を組み合わせた軸承ユニットの一種である.ほとんどの外側の球体軸承は,球体軸承の外径から作られています.トグを装着した球状のベアリングシート構造形態の多様性,多様性,そして良い互換性.
同時に,このタイプのベアリングは設計上も一定の中心性があり,設置が簡単で,密封装置の二重構造で,悪い条件でも動作できます.軸承ブロックは一般的に鋳造されています一般的に使用される座席は垂直座席 (P),四角座席 (F),ボスの四角座席 (FS),ボスの丸い座席 (FC),ダイヤモンド座席 (FL),リング座席 (C),スライダー座席など (T).
座席付き外向きの球状軸承は,軸承中心部と軸承座席に分かれ,軸承中心部と軸承座席の名前で,例えば,固定螺旋の外側球状軸承UC205と垂直座席UCP205原因は...強い互換性座席付き球状軸承では,軸承の中心部を同じ仕様と異なる形状の軸承座席に任意に組み立てることができます.
クッションブロックベアリングサイズ表
座席付き軸承の尺寸仕様表
| タイプ | サイズ (mm) | 体重 | ||||||||||||
| d | D | B について | S | L について | J | H | H1 | H2 | A について | N | N1 | について | 体重 | |
| UCP201 | 12 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP202 | 15 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP203 | 17 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP204 | 20 | 47 | 31 | 12.7 | 127 | 95 | 33.3 | 65 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP205 | 25 | 52 | 34.1 | 14.3 | 140 | 105 | 36.5 | 71 | 15 | 38 | 13 | 19 | M10 | 0.8 |
| UCP206 | 30 | 62 | 38.1 | 15.9 | 165 | 121 | 42.9 | 83 | 17 | 48 | 17 | 23 | M14 | 1.3 |
| UCP207 | 35 | 72 | 42.9 | 17.5 | 167 | 127 | 47.9 | 93 | 18 | 48 | 17 | 23 | M14 | 1.6 |
| UCP208 | 40 | 80 | 49.2 | 19 | 184 | 137 | 49.2 | 100 | 18 | 54 | 17 | 23 | M14 | 1.9 |
| UCP209 | 45 | 85 | 49.2 | 19 | 190 | 146 | 54 | 106 | 20 | 54 | 17 | 23 | M14 | 2.2 |
| UCP210 | 50 | 90 | 51.6 | 19 | 206 | 159 | 57.2 | 114 | 21 | 60 | 20 | 26 | M16 | 2.6 |
| UCP211 | 55 | 100 | 55.6 | 22.2 | 219 | 171 | 63.5 | 126 | 23 | 60 | 20 | 26 | M16 | 3.3 |
| UCP212 | 60 | 110 | 65.1 | 25.4 | 241 | 184 | 69.8 | 138 | 25 | 70 | 20 | 26 | M16 | 4.6 |
| UCP213 | 65 | 120 | 65.1 | 25.4 | 265 | 203 | 76.2 | 151 | 27 | 70 | 25 | 31 | M20 | 5.9 |
| UCP214 | 70 | 125 | 74.6 | 30.2 | 266 | 210 | 79.4 | 157 | 27 | 72 | 25 | 31 | M20 | 6.6 |
| UCP215 | 75 | 130 | 77.8 | 33.3 | 275 | 217 | 82.6 | 163 | 25 | 74 | 25 | 31 | M20 | 7.4 |
| UCP216 | 80 | 140 | 82.6 | 33.3 | 292 | 232 | 88.9 | 175 | 30 | 78 | 25 | 31 | M20 | 9 |
| UCP217 | 85 | 150 | 85.7 | 34.1 | 310 | 247 | 95.2 | 187 | 32 | 83 | 25 | 31 | M20 | 11 |
| UCP218 | 90 | 160 | 96 | 39.7 | 327 | 262 | 101.6 | 200 | 33 | 88 | 27 | 33 | M22 | 13 |
| UCP220 | 100 | 180 | 108 | 42 | 380 | 308 | 115 | 225 | 40 | 95 | 30 | 38 | M24 | 16 |
| UCP305 | 25 | 62 | 38 | 15 | 175 | 132 | 45 | 85 | 15 | 45 | 17 | 20 | M14 | 1.4 |
| UCP306 | 30 | 72 | 43 | 17 | 180 | 140 | 50 | 95 | 18 | 50 | 17 | 20 | M14 | 1.8 |
| UCP307 | 35 | 80 | 48 | 19 | 210 | 160 | 56 | 106 | 20 | 56 | 17 | 25 | M14 | 2.8 |
| UCP308 | 40 | 90 | 52 | 19 | 220 | 170 | 60 | 116 | 22 | 60 | 17 | 27 | M14 | 3 |
| UCP309 | 45 | 100 | 57 | 22 | 245 | 190 | 67 | 129 | 24 | 67 | 20 | 30 | M16 | 4.1 |
| UCP310 | 50 | 110 | 61 | 22 | 275 | 212 | 75 | 143 | 27 | 75 | 20 | 35 | M16 | 5.8 |
| UCP311 | 55 | 120 | 66 | 25 | 310 | 236 | 80 | 154 | 30 | 80 | 20 | 38 | M16 | 7.4 |
| UCP312 | 60 | 130 | 71 | 26 | 330 | 250 | 85 | 165 | 32 | 85 | 25 | 38 | M20 | 9.4 |
| UCP313 | 65 | 140 | 75 | 30 | 340 | 260 | 90 | 176 | 33 | 90 | 25 | 38 | M20 | 10 |
| UCP314 | 70 | 150 | 78 | 33 | 360 | 280 | 95 | 187 | 35 | 90 | 27 | 40 | M22 | 12 |
| UCP315 | 75 | 160 | 82 | 32 | 380 | 290 | 100 | 198 | 35 | 100 | 27 | 40 | M22 | 14 |
| UCP316 | 80 | 170 | 86 | 34 | 400 | 300 | 106 | 210 | 40 | 110 | 27 | 40 | M22 | 18 |
| UCP317 | 85 | 180 | 96 | 40 | 420 | 320 | 112 | 220 | 40 | 110 | 33 | 45 | M27 | 20 |
| UCP318 | 90 | 190 | 96 | 40 | 430 | 330 | 118 | 235 | 45 | 110 | 33 | 45 | M27 | 24 |
| UCP319 | 95 | 200 | 103 | 41 | 470 | 360 | 125 | 250 | 45 | 120 | 36 | 50 | M30 | 29 |
| UCP320 | 100 | 215 | 108 | 42 | 490 | 380 | 140 | 275 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP321 | 105 | 225 | 112 | 44 | 490 | 380 | 140 | 280 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP322 | 110 | 240 | 117 | 46 | 520 | 400 | 150 | 300 | 55 | 140 | 40 | 55 | M33 | 45 |
| UCP324 | 120 | 260 | 126 | 51 | 570 | 450 | 160 | 320 | 65 | 140 | 40 | 55 | M33 | 55 |
| UCP326 | 130 | 280 | 135 | 54 | 600 | 480 | 180 | 355 | 75 | 140 | 40 | 55 | M33 | 72 |
| UCP328 | 140 | 300 | 145 | 59 | 620 | 500 | 200 | 390 | 75 | 140 | 40 | 55 | M33 | 89 |
UCPベアリングは,垂直座席上部ワイヤ球軸承としても知られ,最も古典的で最も一般的に使用される形式で座席球軸承を持ついくつかの種類のベアリング,メカニカル装置と平行なすべてのトランスミッション装置とシャフトと設置表面に適しています. 国家標識: GB/T7810
1表の ucp201-ucp203 の全体的な寸法は同じです.
2. UCP201 は直径 12, UCP202 は直径 15, UCP203 は直径 17. UCP204 以上の直径はすべて最後の 2 桁で 5 で掛けます.例えば,UCP204は直径20mmで,UCP205は直径25mm.
3UCP の最初の数字はベアリングシリーズ,2は軽量シリーズ,3は重量シリーズです.
