| ブランド名: | VIIPLUS |
| モデル番号: | 円柱薮 |
| MOQ: | 交渉、中国の工場価格 |
| 価格: | Cheap Price Made in china |
| 支払条件: | T/T |
| 供給能力: | 標準サイズ |
高負荷能力の銅製のブーシングは CuSn8素材で作られ 極端な負荷と厳しい条件に耐えるように設計されています優れた耐久性と長期的性能を保証します.
戦略的にブッシング内に配置された潤滑孔は,摩擦と熱発生を軽減する効果的な潤滑のための手段を提供します.この 設計 特質 は,管 の 運用 効率 を 向上 さ せる だけ で なく,使用 寿命 も 延長 する.
これらのブロンズ袖ブッシングは,機械,機器,および高負荷と精度が不可欠な重作業を含む幅広い産業用アプリケーションに適しています.頑丈な構造と潤滑能力により,困難な条件下でスムーズかつ効率的な動作を保証するための信頼できる選択になります.
概要すると high load capacity bronze sleeve bushings made of CuSn8 with lubrication indents offer a robust and long-lasting solution for industrial applications that require exceptional performance and durability.
製品導入

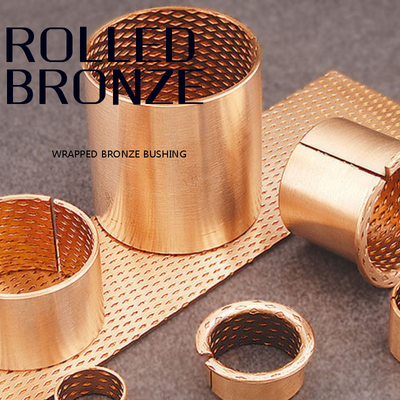

ブロンズベアリングは,特殊な式で高密度銅合金ストライプで作られています.表面は,ダイヤまたは半球形オイルホールとオイル溝で,ユーザーの要求に応じてローリングすることができます優点があるのは高密度,大きな負荷容量,良い耐磨性,長い使用寿命伝統的な鋳銅のカーブを入れ替える機械の容量を削減し,コストを削減する機械,建設機械,自動車トラクターシャーシ,機械工業,鉱山機械に広く使用されていますが,ベアリングブッシュ,フラングブッシュ,押力パックボールボウルなど
標準寸法で入手可能な軸承形状

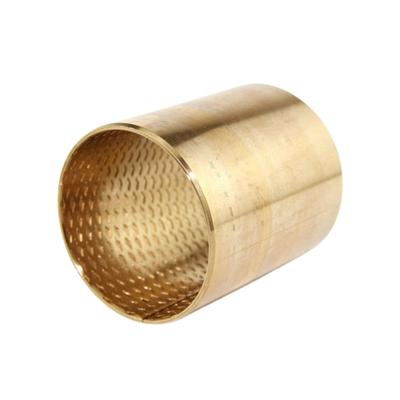

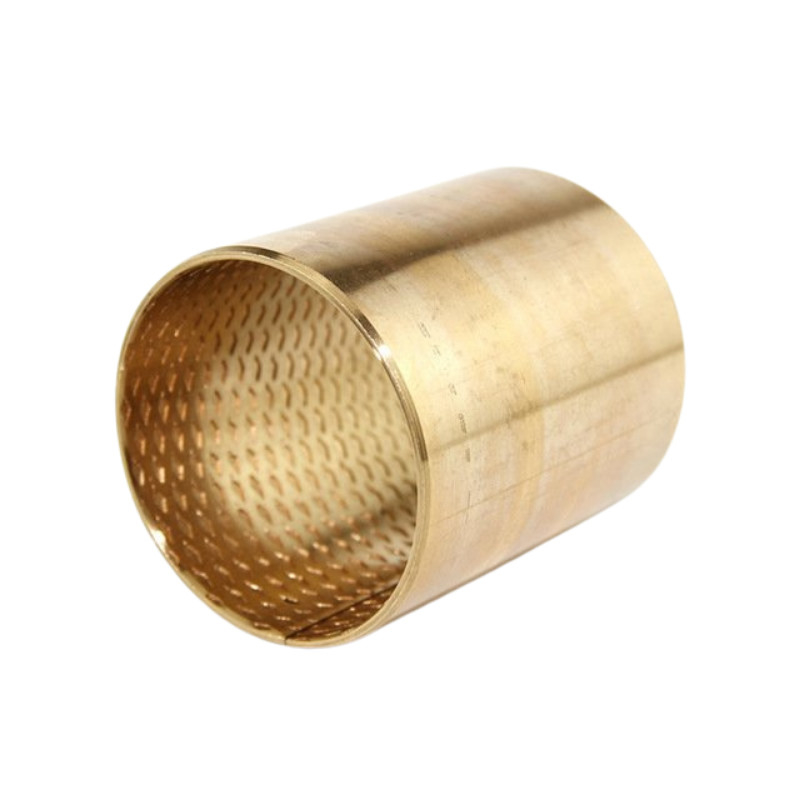

円筒状の茂み
オーダーメイドの軸承形状: 非標準の寸法のある円筒型ブッシュ,フレンズ型ブッシュ,スライドプレート,カスタマイズされた軸承設計
メカニカルハンドリング・リフティング機器,水力シリンダー,空気機器,医療機器,繊維機械,農業機器など
銅製の軸承とブロンズ製のブーシングクSn8潤滑器用インデント
ブッシングID 90mm,OD 95mm,L=80mm,OD フレンジ - 110mm,タイプF,DIN 1494 (CuSn8P)
クソナ8
構成
Sn 8 %
P < 0.05 %
休憩する
|
運用性能 |
|
|
乾燥した |
貧しい |
|
油で潤滑した |
良かった |
|
油脂を潤滑した |
良かった |
|
水で潤滑した |
貧しい |
|
流動液を潤滑した |
貧しい |
|
標準日 |
オーダーダースサイズ |
住宅 退屈 |
ID サイズ |
|
|---|---|---|---|---|
| 10~18 | +0だった065 +0だった030 |
+0だった018 0 |
+0だった046 0 |
- ゼロだ016 - ゼロだ043 |
| 18~30歳 | +0だった075 +0だった035 |
+0だった021 0 |
+0だった052 0 |
- ゼロだ020 - ゼロだ020 |
| 30~50 | +0だった085 +0だった045 |
+0だった025 0 |
+0だった062 0 |
- ゼロだ025 - ゼロだ064 |
| 50~80 | +0だった100 +0だった055 |
+0だった030 0 |
+0だった074 0 |
- ゼロだ030 - ゼロだ076 |
| 80~120 | +0だった120 +0だった070 |
+0だった035 0 |
+0だった087 0 |
- ゼロだ036 - ゼロだ090 |
| 120~180 | +0だった170 +0だった100 |
+0だった400 0 |
+0だった100 0 |
- ゼロだ043 - ゼロだ106 |
| 180~250 | +0だった210 +0だった130 |
+0だった046 0 |
+0だった115 0 |
- ゼロだ050 - ゼロだ122 |
| 250〜315 | +0だった260 +0だった170 |
+0だった052 0 |
+0だった130 0 |
- ゼロだ056 - ゼロだ137 |
| テクニカルデータ | |
|---|---|
| 材料: | Cu 91.3% Sn 8.5% P 0.2% |
| 標準: | CW453K |
| 滑り層 (厚さ): | 均質 |
| 拉伸強度 Rm: | 450N/mm2 |
| 生産力 Rp 0.2: | 250N/mm2 |
| % A10 での長さ: | 0.4 |
| 硬さ: | 90-120 HB |
| 摩擦係数: | 0.08-0.25μ |
| 熱伝導性: | 60W/m·K |
| 温度範囲: | -100°C/200°C |
| 最大 静的負荷: | 120 N/mm2 |
| 最大負荷 動力: | 40 N/mm2 |
| 最大滑行速度 (w.lubr): | 2.5 m/s |
| Pv値,Mpa x m/s,コント/イント: | 2.8 |
| コントラ材料 | |
| 推薦された軸の硬さ: | >210HB |
| 軸の表面荒さ (Ra) | 1.6 |
| 推奨許容量: | e7-f7 |
| ハウス: | H7 |
| 証明書 | 過剰摂取 | f 1 | f 2 | L 0 -0だった40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | +0だ043 0 |
16 | +0だ065 +0だ030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | +0だ075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | +0だ052 | 27 | +0だ035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | +0だ085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | +0だ045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | +0だ062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | +0だ100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | +0だ074 | 70 | +0だ055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | +0だ120 +0だ070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
