| ブランド名: | viiplus graphite slide plate |
| モデル番号: | グラファイトのスライドの版 |
| MOQ: | オイルなしのスライドの版のサイズに従って |
| 価格: | According to the size of the Oil-Free Slide Plates |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 十分な供給容量 |

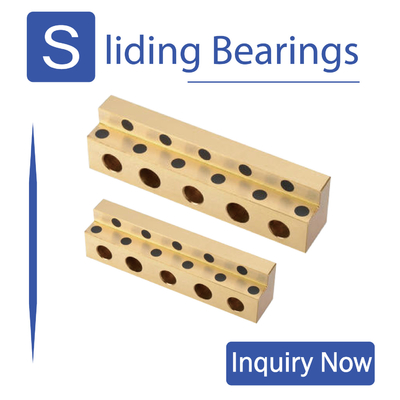

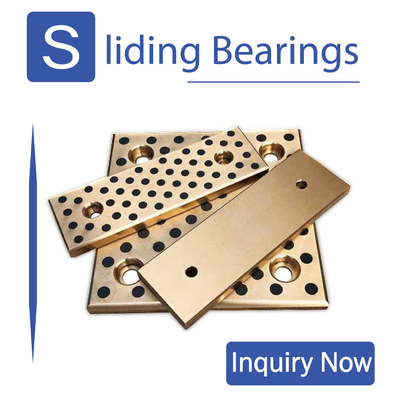

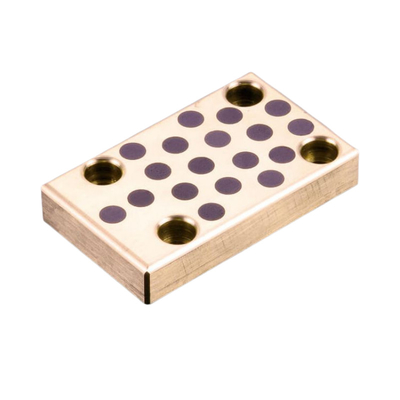

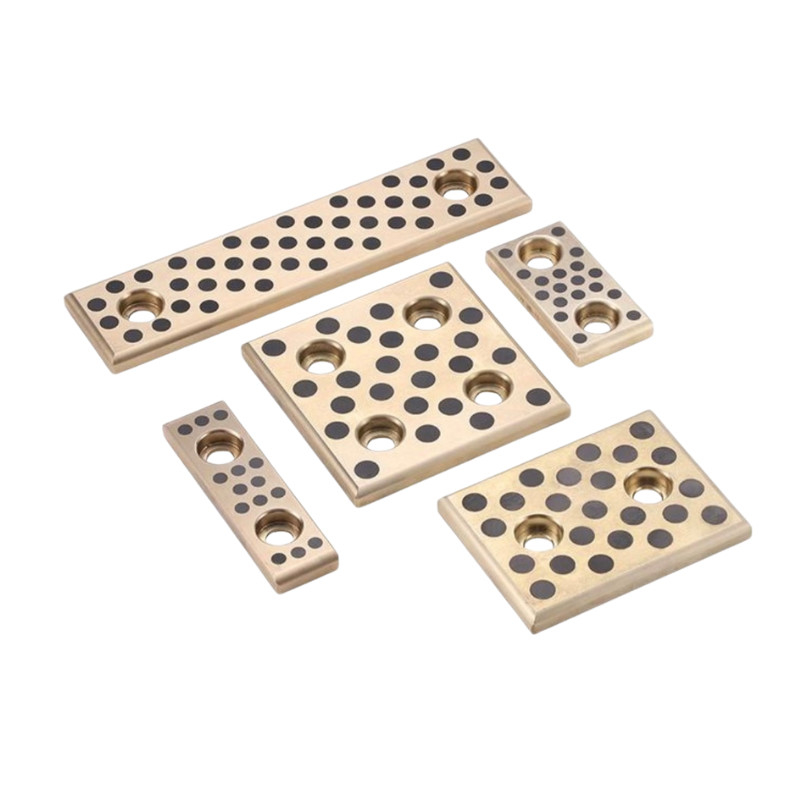

油のないプラグされたグラフィットスライドベアリングプレートは,潤滑剤の使用が望ましくないまたは不可能なアプリケーションのために設計されたユニークなタイプのベアリング材料です.このベアリングプレートは高品質のグラフィットで作られています, 特殊な潤滑性と耐磨性を持つ天然鉱物です.
油のないプラグされたグラフィットスライドベアリングプレートの主要な特徴は,グラフィット材料を保持し構造的整合性を確保するためのプラグまたは挿入物を含有することです.このプラグは,通常,互換性のある材料から作られています耐腐蝕性のある合金などで,ベアリングの性能を最適化するために正確に配置されています.
油やその他の潤滑剤がないため,これらのベアリングプレートは,グラフィット材料の固有の潤滑性だけに依存し,滑らかな滑り動きを容易にする.グラファイト の 摩擦 系数 が 低く,耐磨 性 が 優れ て いる の で,この 目的 で 理想 的 な 選択 と なり ます高負荷や高温でも
油のないプラグされたグラフィットスライドベアリングプレートは,工業機械,輸送システム,潤滑油の使用が不可能または望ましくない場合の他の設備耐久性,信頼性,メンテナンスのない操作により,多くの要求の高いアプリケーションに費用対効果の高いソリューションになります.
油のないスライドプレートは,適切な場所に特別な固体潤滑剤を組み込むことで作られます.シンター合金 (sintered alloy) は,固体潤滑剤と毛穴で満たされた潤滑油の均等な分布を有する特殊合金である.金属基材は負荷を支えるが,固体潤滑液は潤滑を供給し,過酷な条件でも優れた油のない耐久性をもたらします.
| 違う | DIN | 材料番号 | 指定 | ASTM規格 | 比例する | 密度 (g/cm3) | 0.2% ストレイン (MPa) | 張力強度 (MPa) | ストレンド (%) | Eモジュール (MPa) | 硬さ (HB) | 申請 |
| 1 | 1705 | 2.1090.01 | CZn7ZnPb | B 584 について | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 自動車,航空宇宙,および海洋工学で,強度と耐腐蝕性を要求する部品に広く使用されています. 多功能性と性能のために国際的に認められています. |
| 2.1090.03 | CZn7ZnPb | B 271 について | Cu 81 - 85, Sn 6.3 - 7.5Zn2−4,Pb6−8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CZn7ZnPb | B 505 について | Cu 81 - 85, Sn 6.3 - 7.5Zn2−4,Pb6−8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | まだ標準化されていない | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | 一般的に,特に海洋および産業用アプリケーションで,高い負荷能力と耐磨性を要求するベアリング,ブッシング,および部品の製造に使用されます. |
| 2.1061.03 | CuSn12Pb | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 について | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | クアル10ニ | B 584 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | 海上,航空宇宙,重機械で,高強度と耐久性を要求するベアリングと部品の製造に使用されます.極端な負荷と高腐食性環境で知られています. |
| 2.0975.02 | クアル10ニ | B 30 | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | クアル10ニ | B 271 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | クアル10ニ | B 505 について | クー・ミニ 75,アル 8.5 - 11.0Ni4.0から6.5フェ3.5−5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 について | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn 残り | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 重荷ベアリング,水力部品,海上ハードウェアに使用されます. 高い負荷と腐食攻撃に対する耐性のために設計されています. |
| 2.0598.02 | CuZn25Al5 | B 30 | クー60-66,アル5-75,Fe2−4,Mn2.5−5,Zn22−28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 について | クー60-66,アル5-75,Fe2−4,Mn2.5−5,Zn22−28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | クSn12 | まだ標準化されていない | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 20Sb 0 について2P0 について2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 耐磨性が高い軸承,歯車,部品の製造に使用される.特に海水環境では,機械加工能力と耐腐食性が高い.リストのコンテンツの権利は https にあります.■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ |
| 2.1052.03 | クSn12 | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | クSn12 | まだ標準化されていない | Cu 85 - 88, Sn 10 - 12, Pb 1 - 15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 注: 配達表のコード: .01 = 砂を鋳造する .02 =重力鋳造 .03 = 遠心鋳造 .04 =連続鋳造 | ||||||||||||
材料:C86300 ブロンズオー無線スライドプレート(以前は銅合金JIS,HBSC4) 特殊固体潤滑剤.より効率的な使用のために初期潤滑が推奨されます.銅合金製の油のない滑り板
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) 化学組成の質/% |
|||||||||
| クー | Sn | アール | フェ | ミニ | ニ | Pb | そうだ | P | Zn |
| 81.0-85 だった0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 60.0-8 だった0 | 0.01 | 1.5 | 2.0-4 だった0 |
| 張力強度 (Mpa) | 降力強度 (Mpa) | 柔らかさ% | 硬さ (HB) |
| 241 | 138 | 10 | 65 |
このタイプのオイルフリースライドプレートは,油を導入することができない乾燥,高温,高圧,腐食性,水,または他の化学環境で適用することができます.自動車製品ラインで広く使用されています水道工学,ダムゲート,プラスチック産業,その後鋳造機,金属産業の鉄鋼ロール,鉱物機械,船舶,ターボ発電機,水力タービン,そして注射鋳造機.
VSB-50Pスライディングブロック材料は,特殊固体潤滑剤が埋め込まれた強い鋳銅ベースの金属でできています. ベースメタルは高い負荷に耐えることができ,固体潤滑剤は自己潤滑を提供します.ローヤリングは,低速で極端な高温/低温の条件下では,前滑油なしで優れた性能を示しています.この材料は,特に高負荷,間歇的な振動運動のための,メンテナンスフリーなベアリングソリューションを提供します.
油のないスライドプレートのサイズチャート |
||||||||||||||||||||||
| 商品名 | 幅W | 長さ L | 高さ H | 1 | l2 | 1 3 | 1 4 | M (ISO 4762) | タイプ | CAD-ダウンロード | 調査 | |||||||||||
| VSB50〜80 | 50 | 80 | 20 | 25 | 30 | - | - | 2xM8 | A について | |||||||||||||
| VSB 50-100 | 50 | 100 | 20 | 25 | 50 | - | - | 2xM12 | A について | |||||||||||||
| VSB 50-125 | 50 | 125 | 20 | 25 | 75 | - | - | 2xM12 | A について | |||||||||||||
| VSB 50-160 | 50 | 160 | 20 | 25 | 110 | - | - | 2xM12 | A について | |||||||||||||
| VSB 50-200 | 50 | 200 | 20 | 25 | 150 | - | - | 2xM12 | A について | |||||||||||||
| VSB 50-250 | 50 | 250 | 20 | 25 | 60 | 80 | - | 4xM12 | D | |||||||||||||
| VSB 50〜300 | 50 | 300 | 20 | 25 | 80 | 90 | - | 4xM12 | D | |||||||||||||
| VSB 50-350 | 50 | 350 | 20 | 25 | 100 | 100 | - | 4xM12 | D | |||||||||||||
| VSB 50-400 | 50 | 400 | 20 | 25 | 120 | 110 | - | 4xM12 | D | |||||||||||||
| VSB 50-450 | 50 | 450 | 20 | 25 | 140 | 120 | - | 4xM12 | D | |||||||||||||
