| ブランド名: | VIIPLUS |
| モデル番号: | バイメタルの洗濯機 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 200000部分/1週を継ぎ合わせる |

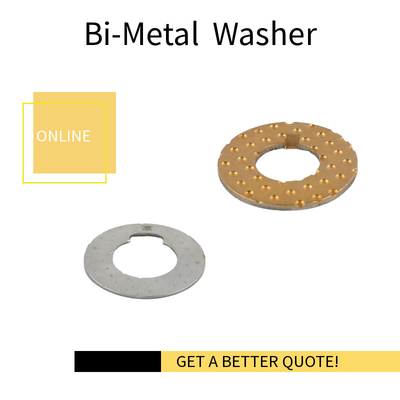

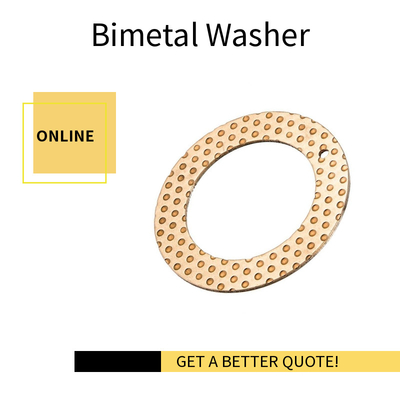

CuPb10Sn10またはCuSn6Zn6Pb3層を備えたバイメタルワッシャーは、目的の特性を実現するために2つ以上の金属を組み合わせた特殊な機械部品です。バイメタル構造により、強度、耐摩耗性、耐食性、その他の要素に関して異なる利点を持つさまざまな金属を組み合わせることができます。
バイメタルワッシャーのCuPb10Sn10またはCuSn6Zn6Pb3層は、優れた耐摩耗性と潤滑性を提供する青銅合金組成物です。これらの合金は、摩擦と摩耗を低減し、耐久性と耐用年数を向上させる能力があるため、ベアリングやその他の摺動面に一般的に使用されています。
CuPb10Sn10合金は、特定の割合で銅、鉛、スズを含んでいます。この合金は、優れた被削性、延性、耐摩耗性、耐食性で知られています。高い耐摩耗性と優れた潤滑性が求められる用途でよく使用されます。
一方、CuSn6Zn6Pb3合金は、銅、スズ、亜鉛、鉛を含んでいます。この合金はCuPb10Sn10と同様の特性を持ちますが、特定の用途によってはわずかに異なる特性を提供する場合があります。耐摩耗性と潤滑性があるため、ベアリングやその他の摺動面にも一般的に使用されています。
これらの青銅合金層を備えたバイメタルワッシャーは、自動車、航空宇宙、産業機械など、高い精度と信頼性が求められる用途で一般的に使用されています。バイメタル構造と青銅合金層の組み合わせにより、優れた耐摩耗性、耐食性、潤滑性が提供され、機械システムの円滑で信頼性の高い動作が保証されます。
| 鉛青銅合金 |
CuPb10Sn10またはCuSn6Zn6Pb3
|
||
| 耐荷重 | 65N/mm² | 合金硬度 | HB70〜100 |
| 最高温度 | 260℃ | ||
1. 焼結青銅粉末：優れた耐摩耗性と優れた耐荷重性。
2. 鋼裏材：非常に高い耐荷重性、優れた放熱性を提供します。
3. 銅メッキ厚さ0.002mm：優れた耐食性を提供します。
| 材料商標 | 合金組成 | 合金硬度 |
| バイメタルベアリング - 800 | CuPb10Sn10 | 70〜100HB |
| バイメタルベアリング - 720 | CuPb24Sn4 | 45〜70HB |
| バイメタルベアリング - 700 | CuPb30 | 30〜45HB |
| バイメタルベアリング - 20 | AlSn20Cu | 30〜40HB |
| バイメタルベアリング - 930 | CuPb6.5P0.1 | 69〜90HB |
| 表面材料 | CuSn6Zn6Pb3/CuSn10Pb10 |
| 最大耐荷重P | 130N/mm² |
| 引張強度 | 150N/mm² |
|
データ |
コード |
jf-800 |
|
材料 |
鋼＋CuPb10Sn10 |
|
|
用途 |
|
自動車エンジン連玄、建設機械、農業機械に適用される製品。 |
|
最大耐荷重P N/mm² |
|
140 |
|
最大線速度V |
グリース潤滑m/s |
2.5 |
|
流体潤滑m/s |
＞5 |
|
|
PV値制限 |
グリース潤滑m/s N/mm²・m/s |
2.8 |
|
流体潤滑m/s N/mm²・m/s |
10 |
|
|
摩擦係数u |
グリース潤滑 |
0.05〜0.15 |
|
流体潤滑 |
0.04〜0.12 |
|
|
相手軸 |
硬度HRC |
≥53 |
|
粗さRa |
0.32〜0.63 |
|
|
使用温度℃ |
グリース潤滑 |
150 |
|
流体潤滑 |
250 |
|
|
合金層硬度HB |
|
60〜90 |
|
熱伝導率W/mk |
|
47 |
|
線膨張係数 |
|
18×10-6/K |
|
カタログに掲載されている標準製品に加えて、お客様の要件に応じて非標準製品または注文も提供できます。 |
||
