| ブランド名: | VIIPUS |
| モデル番号: | 潤滑油のプラグと青銅色固体ブッシュは手入れ不要を埋め込んだ |
| MOQ: | 交渉可能 |
| 価格: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 支払条件: | TT先立って |
| 供給能力: | オンラインで青銅色のブッシュ•滑り軸受の製造業者•自動注油式のブッシュの製造者 |

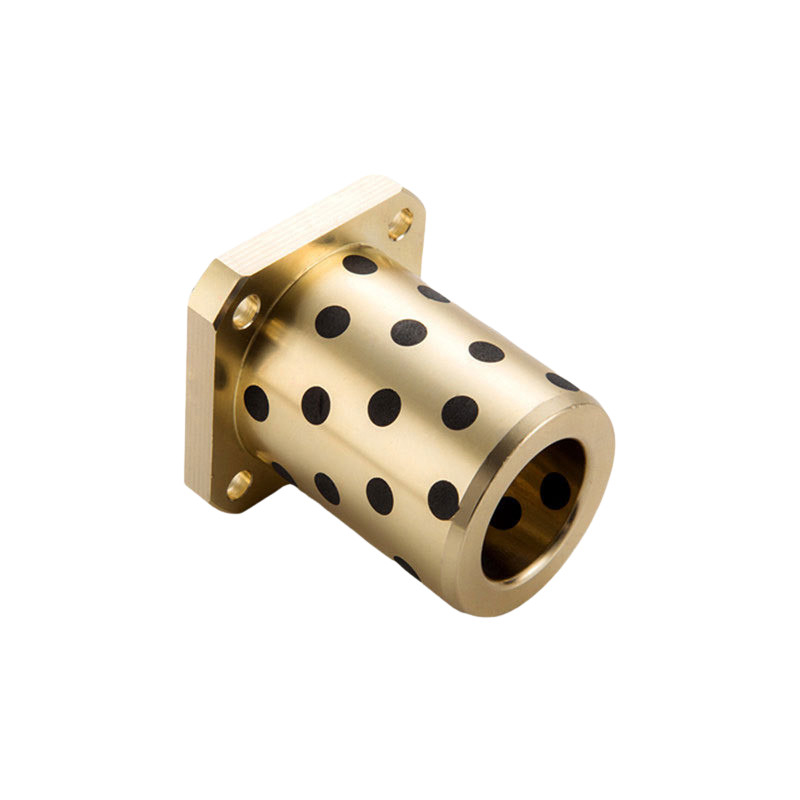

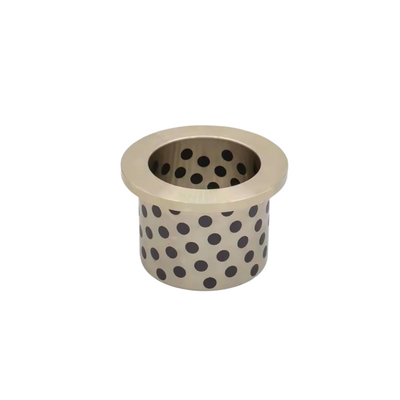

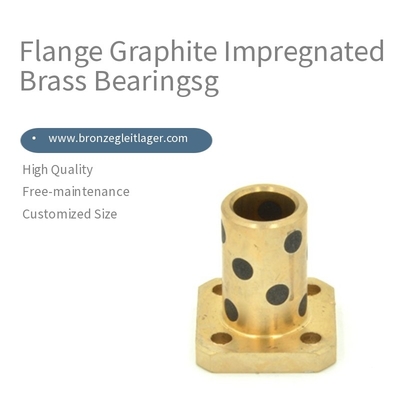

フランジグラファイト含浸真鍮ベアリングは、優れた耐摩耗性と自己潤滑性を提供する機械部品です。これらのベアリングは、銅亜鉛合金である真鍮から製造され、潤滑性を高めるためにグラファイト粒子を含浸させています。
これらのベアリングのフランジ設計により、用途への容易な取り付けと確実な固定が可能です。グラファイト含浸プロセスでは、真鍮マトリックスにグラファイト粒子を浸透させ、潤滑性が向上した複合材料を作成します。これにより、外部潤滑の必要がなくなり、メンテナンス要件とダウンタイムが削減されます。
グラファイト含浸真鍮ベアリングは、スムーズで信頼性の高い回転または摺動運動を必要とする用途で一般的に使用されます。回転シャフト、ピボットポイント、および低摩擦で耐摩耗性が重要なその他の可動部品を含む用途に適しています。
真鍮材料は優れた耐食性と耐久性を提供し、グラファイト含浸はスムーズな動作と摩耗の低減を保証します。これらのベアリングは、機械、自動車、航空宇宙、海洋などの業界でよく使用されており、過酷な環境や要求の厳しい条件下で確実に性能を発揮します。
フランジグラファイト含浸真鍮ベアリングを選択する際には、寸法、負荷容量、動作条件など、用途の具体的な要件を考慮することが重要です。また、選択するベアリングがニーズを満たし、システム内で最適に機能することを確認するために、メーカーまたはサプライヤーに相談することをお勧めします。
中国フランジグラファイト含浸真鍮ベアリング、ISO9001:2015、DEVA Metal.Self-Lubricating Composite Sliding Materialと同様、工場価格、お問い合わせください！製品を見る。ニュースを読む。ハイライト：プロのグラファイト含浸真鍮ベアリングサプライヤー。
グラファイト含浸ブロンズスライドプレートは、グラファイト充填溝を備えた高品質のブロンズで作られた自己潤滑ベアリングプレートです。
ブロンズプレートはベアリング面として機能し、重い負荷に耐え、グラファイトインサートは固体のオイルフリー潤滑剤を提供します。潤滑剤の形成により、ベアリングと相手面の間にグラファイトの膜が形成され、相対運動の開始時に低い摩擦係数が得られます。
ブロンズブッシュ、ブロンズベアリング、自己潤滑摩耗プレートの大量在庫。Gleitlager。ブッシュスリーブベアリング。ブッシュカタログとパンフレットをご利用いただけます。
グラファイトプラグは自己潤滑を提供します。グラファイトは、優れた潤滑剤にするいくつかの珍しい特性を持っています。化学的には、炭素の3つの一般的な同素体のうちの1つです（アモルファス炭素とダイヤモンドが他の2つです）。非常に高密度で強力な三次元結晶構造を持つダイヤモンドとは対照的に、グラファイトは二次元結晶構造を持っています。2次元では強力ですが、3次元では弱いです。その原子は平行なシートに配置されており、簡単にせん断されるため、グラファイトは特徴的な滑りやすさを持ちます。たとえば、鉛筆の芯を指の間でこすった場合、油っぽく感じるでしょう。その感覚は、結晶シートが滑り、剥がれることです。
自己潤滑プロセスでは、まさにこれらのせん断された結晶シートが潤滑を提供し、2枚のガラスの間のティッシュペーパーのようなものです。最初は潤滑はありませんが、2つの相手面（たとえば、ブッシュとシャフト）が互いに関係して動くと、微量のグラファイトが摩耗面に分散し、固体潤滑剤として機能します。グラファイトの優れた安定性により、そこに長く留まります。グラファイトは還元雰囲気下では10,000 Fで昇華しますが、空気中では約500 Fで酸化するため、このしきい値を十分に下回る温度を維持することが重要です。さらに、グラファイトは熱膨張係数がほぼゼロです。グラファイトプラグが金属部品に埋め込まれると、金属は膨張しますが、グラファイトプラグは膨張しません。プラグが緩み、温度範囲が約200 Fに制限されます。プラグに開いた表面がある場合（つまり、相手部品によって拘束されていない場合）。
汚れた環境に影響を受けにくい
低速での衝撃荷重と振動に強い
粗いシャフト表面仕上げでの動作を可能にする
腐食条件に対する優れた耐性
推奨される相手シャフト
d8：一般用途（高負荷）
e7：一般用途（軽負荷）
f8：高精度用途
g6：高精度用途（断続的な動作）
・材料
[ M ] 材料：高張力真鍮合金
固体潤滑剤埋め込み
キルン
乾燥機
射出成形機
集塵機
ルーバー
ホットコンベア
| 構造 | 固体グラファイト潤滑剤インサート付きCuZn25Al6Mn4ブロンズ （代替仕様はご要望に応じて利用可能） |
|---|---|
| PV（N/mm² x m/s） | 最大3.3 |
| 静的負荷（N/mm²） | 最大100 |
| 摺動速度（m/s） | 最大0.3 |
| 動作温度（℃） | 最大300 （最大400の代替仕様） |
| 熱膨張係数 | 19 x 10-5/℃ |
| 摩擦係数 | 0.16 |
| 硬度（HB） | 最小210 |
| 引張強さ（N/mm²） | 最小750 |
| 伸び（％） | 最小12 |
| 密度（g/cm³） | 8 |
| 部品番号 | L | Dh7 | Da | L1 | H | T | t | d1 | d2 | P.C.D. | F | A | 付属品：六角穴付き 低頭キャップスクリュー |
||||||||||||
| タイプ | dF7 | ||||||||||||||||||||||||
| パイロットフランジ グラファイト含浸真鍮ベアリング |
8 | +0.028 +0.013 |
20 | 25 | 12 | 0 - 0.018 |
11.5 | 5 | 27 | 4 | 2.2 | 3.5 | 6 | 19 | - | 19 | M3-10x2 | ||||||||
| 10 | +0.028 +0.013 |
25 | 30 | 14 | 0 - 0.018 |
13.5 | 6 | 29 | 4 | 2.2 | 3.5 | 6 | 21 | - | 21 | M3-10x2 | |||||||||
| 12 | +0.034 +0.016 |
25 | 30 | 18 | 0 - 0.018 |
17.5 | 6 | 36 | 5 | 3 | 4.5 | 7.5 | 26 | - | 26 | M4-12x2 | |||||||||
| 13 | +0.034 +0.016 |
25 | 30 | 35 | 19 | 0 - 0.021 |
18.5 | 6 | 37 | 5 | 3 | 4.5 | 7.5 | 27 | - | 27 | M4-12x2 | ||||||||
| 16 | +0.034 +0.016 |
25 | 30 | 35 | 40 | 22 | 0 - 0.021 |
21.5 | 6 | 40 | 5 | 3 | 4.5 | 7.5 | 30 | 18 | 24 | M4-12x4 | |||||||
| 20 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 28 | 0 - 0.021 |
27.5 | 8 | 49 | 6 | 3.7 | 5.5 | 9 | 38 | 22 | 31 | M5-16x4 | |||||||
| 25 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 60 | 33 | 0 - 0.025 |
32.5 | 8 | 54 | 6 | 3.7 | 5.5 | 9 | 43 | 25 | 35 | M5-16x4 | ||||||
| 30 | +0.041 +0.020 |
35 | 40 | 50 | 60 | 70 | 38 | 0 - 0.025 |
37.5 | 10 | 63 | 8 | 4.2 | 6.6 | 11 | 50 | 30 | 40 | M6-20x4 | ||||||
