| ブランド名: | VIIPLUS |
| モデル番号: | 青銅色の摩耗の版 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 7000000の部分/部分1週 |

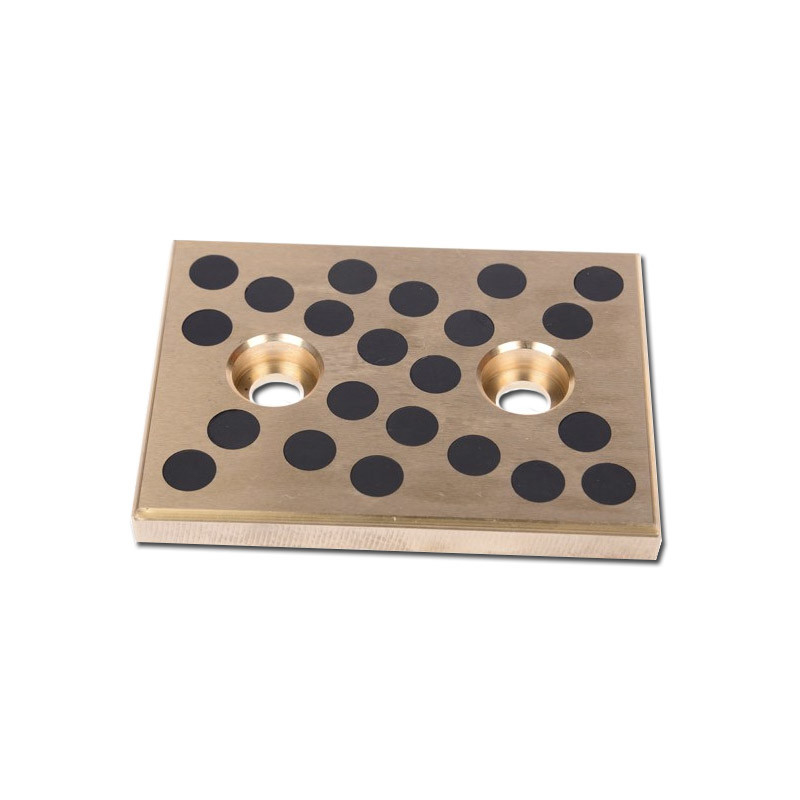

オイルフリー青銅ブッシュ500SPベアリングは、オイルフリー青銅グラファイト自己潤滑摩耗板を備え、摩擦低減と耐摩耗性を必要とする産業用途向けの革新的なソリューションです。青銅とグラファイトのユニークな組み合わせは、優れた耐久性と長期的な性能を提供し、外部潤滑の必要性を排除します。
グラファイト材料の自己潤滑特性により、高負荷および高速条件下でもスムーズな動作が保証され、摩擦と発熱が大幅に削減されます。これにより、ベアリングの寿命が延びるだけでなく、運用効率も向上し、メンテナンスコストとダウンタイムが削減されます。
青銅ブッシュ500SPベアリングは、機械、設備、重作業など、幅広い産業用途に適しています。オイルフリー設計により、ほこりや湿気の多い環境など、潤滑が困難または非現実的な環境での使用に特に適しています。
要約すると、オイルフリー青銅グラファイト自己潤滑摩耗板を備えた青銅ブッシュ500SPベアリングは、外部潤滑を必要とせずにスムーズで効率的な動作を必要とする産業用途向けの、信頼性が高く費用対効果の高いソリューションを提供します。
| NO. | DIN | 材料番号 | 指定 | ASTM規格 | 比例 | 密度 (g/cm³) | 0.2% ひずみ (MPa) | 引張強度 (MPa) | ひずみ (%) | E-モジュール (MPa) | 硬度 (HB) | 用途 |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 優れた強度と耐食性を必要とする自動車、航空宇宙、海洋工学のコンポーネントに広く利用されています。汎用性と性能で国際的に認められています。 |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | まだ標準化されていません | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | ベアリング、ブッシュ、および特に海洋および産業用途で高い負荷容量と耐摩耗性を必要とするコンポーネントの製造に一般的に使用されます。 |
| 2.1061.03 | CuSn12Pb | まだ標準化されていません | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | ベアリングや、高い強度と耐久性を必要とするコンポーネントの製造に、海洋、航空宇宙、重機で使用されます。極端な負荷と高い腐食環境で知られています。 |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 高負荷ベアリング、油圧コンポーネント、海洋ハードウェアで使用されます。高負荷と腐食攻撃に対する耐性のために設計されています。 |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | まだ標準化されていません | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 高い耐摩耗性を必要とするベアリング、ギア、およびコンポーネントの製造に一般的に使用されます。特に海水環境において、優れた被削性と耐食性で知られています。記載されているコンテンツのすべての権利は、https://www.viiplus.com/ によって予約されています。 |
| 2.1052.03 | CuSn12 | まだ標準化されていません | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | まだ標準化されていません | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 注: 納品形態コード: .01 = 砂型鋳造、.02 = 重力鋳造、.03 = 遠心鋳造、.04 = 連続鋳造。 | ||||||||||||

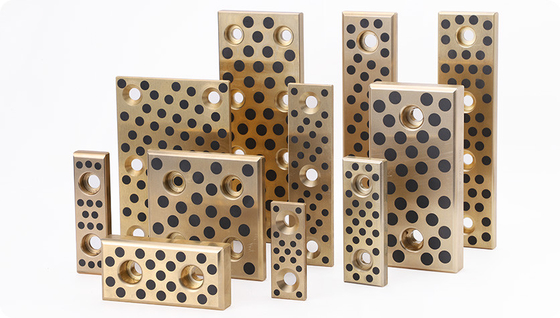

すべてのオイルフリー スライド プレートとオイルフリー スライド プレートのニーズのために中国でショッピングしましょう。私たちは 無料 CADダウンロード、短いリードタイム、競争力のある価格を提供しています
| 標準部品 青銅ブッシュ #500 SWP オイレス薄型摩耗板 (すべての寸法はMM) |
|
サイズ
|
カスタマイズ
|
|
材料
|
CuZn25AI5Mn4Fe3
|
|
色
|
ナチュラル
|
|
認証
|
ISO9001、TS16949
|
|
密度
|
8g/cm³
|
|
硬度
|
>210HB
|
|
引張強度
|
>750N/mm²
|
|
降伏強度
|
>340N/mm²
|
|
伸び
|
>12%
|
|
線膨張係数
|
2.2*10-5/℃
|
|
熱伝導率
|
38~55W(/m.k)
|
|
柔軟性係数
|
100~140KN/mm²
|
|
温度制限
|
-40~+200 ℃
|
|
最大動的負荷
|
98 N/mm²
|
|
最高速度
|
乾式潤滑 0.3m/s、油潤滑 1m/s
|
|
最大PV
|
乾式潤滑 1.65N/mm²*m/s、油潤滑 3.25N/mm²*m/s
|
|
摩擦
|
乾式潤滑 0.12~0.16、油潤滑 0.03~0.08
|
|
用途
|
連続鋳造および圧延機、鉱山採掘設備、船舶、蒸気機関
|
| 標準番号 | W | L | a | b | スケッチ |
| SWP -18*50 | 18 | 50 | - | 20 | A |
| SWP -18*75 | 75 | 45 | |||
| SWP -18*100 | 100 | 70 | |||
| SWP -18*150 | 150 | 60 | B | ||
| SWP -28*50 | 28 | 50 | - | 20 | A |
| SWP -28*75 | 75 | 45 | |||
| SWP -28*100 | 100 | 70 | |||
| SWP -28*150 | 150 | 60 | B | ||
| SWP -38*50 | 38 | 50 | - | 20 | A |
| SWP -38*75 | 75 | 45 | |||
| SWP -38*100 | 100 | 70 | |||
| SWP -38*150 | 150 | 60 | B | ||
| SWP -48*75 | 48 | 75 | - | 45 | A |
| SWP -48*100 | 100 | 70 | |||
| SWP -48*125 | 125 | 95 | |||
| SWP -48*150 | 150 | 60 | B | ||
| SWP -75*75 | 75 | 75 | 45 | 45 | C |
| SWP -75*100 | 100 | 70 | |||
| SWP -75*125 | 125 | 95 | |||
| SWP -75*150 | 150 | 60 | D | ||
| SWP -100*100 | 100 | 100 | 70 | 70 | C |
| SWP -100*125 | 125 | 95 | |||
| SWP -100*150 | 150 | 60 | D |
| 青銅ブッシュ500SPベアリング | |
| コンテンツ | SPB、SPF、SPFG、SPW、SGF、SGB、SWP、SLP、SLC、SLI、JEGB、 JNA、JESW、JSPW、HGB250、JCBS、JCBSP、JDBSシリーズ... |
| サイズ | メートルサイズ |
