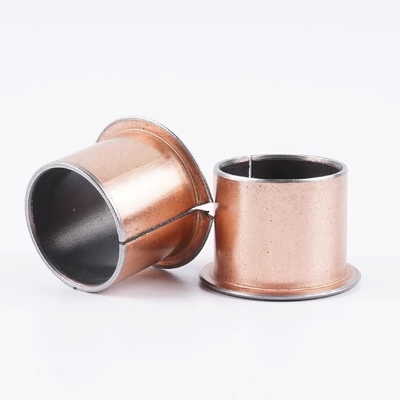

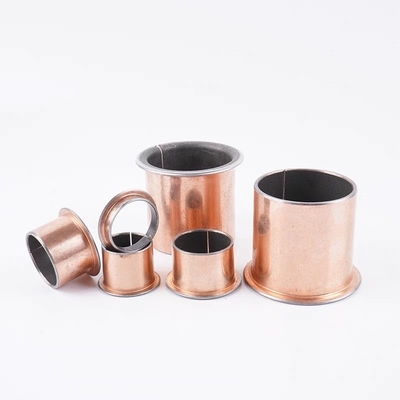

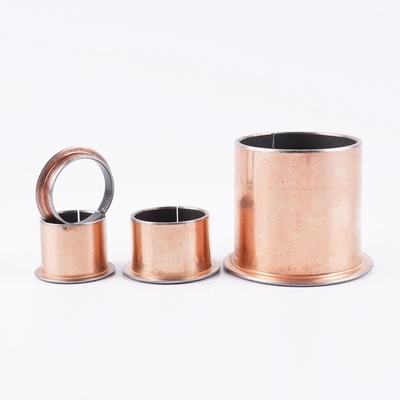

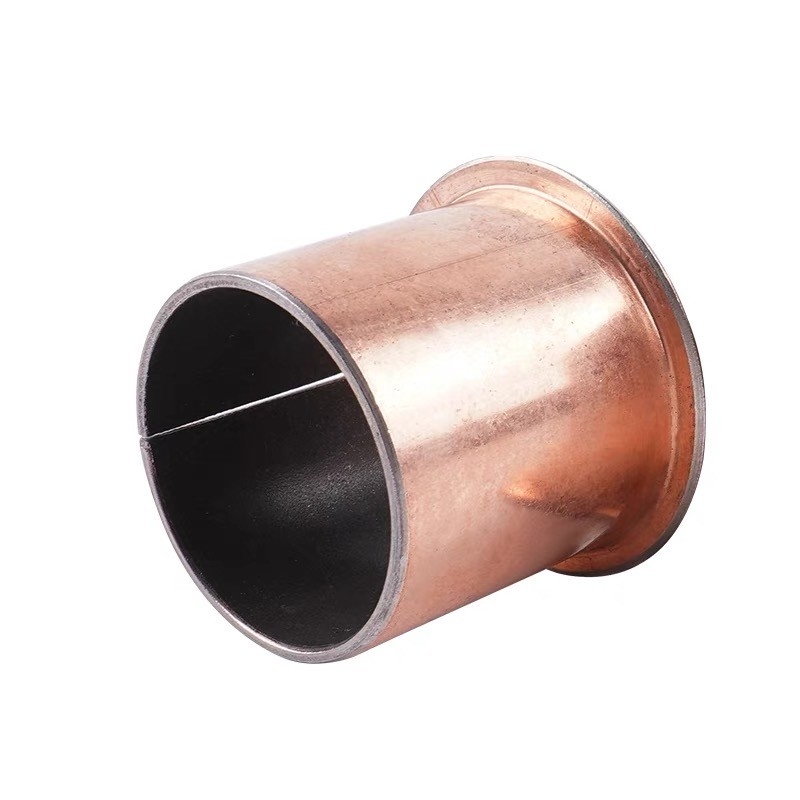

銅の円筒形ベースと錫メッキを備えたフランジ ブッシュ ベアリングは、性能と耐久性を向上させるためのいくつかの重要な機能を組み込んだ特定のタイプのブッシュ ベアリングを指します。

フランジ設計により、機械システム内での確実な取り付けと位置決めが可能になり、動作中の安定性が確保されます。銅は優れた導電性と延性で知られているため、銅製の円筒形ベースはベアリングに強力で耐摩耗性の基礎を提供します。

ベアリングの表面に施さ​​れた錫メッキは、さまざまな目的に使用されます。保護層として機能し、耐食性を向上させ、ベアリングの寿命を延ばします。さらに、錫メッキによりベアリングの潤滑性が向上し、摩擦と摩耗が軽減され、全体の効率が向上します。

この機能の組み合わせにより、銅の円筒形ベースと錫メッキを備えたフランジ ブッシュ ベアリングは、信頼性と性能が重要な高負荷および高速用途に理想的な選択肢となります。機械、自動車部品、重機などのさまざまな産業環境で一般的に使用されています。

フランジ サイズ ブッシュ ベアリング 銅

自己潤滑性 PTFE 複合材 Du-B ブロンズブッシュ、DU-B ブロンズバッキングスリーブブッシュ、円筒ブッシュ - インチサイズ

ブロンズの裏地ブッシング、ブロンズ PTFE ブッシュ、PTFE コーティングされたブロンズブッシング、オイルレスブロンズベアリング。

フランジサイズブッシュベアリング銅、金属ポリマーブロンズ裏張りPTFE製プレーンベアリング。

フランジ ブッシュ ベアリングも 3 層で構成されており、スチール製のバッキング ストリップの代わりにブロンズ製のバッキングが使用されています。その他の構造はベアリングブッシュと同じです。

乾式自己潤滑ベアリング、ブッシングベアリング PTFE コーティング青銅ブッシュ

仕様

滑り軸受、自己潤滑包装ブッシュ

中国青銅製ベアリングおよびブッシング、ベアリングおよびブッシングから中国青銅製ベアリング、ブッシングの詳細を検索

ユニークな多用途性を組み合わせます。PTFE製造上の柔軟性を備えた素材。今すぐお問い合わせください。研究、設計、生産コストの時間とお金を節約します。無料のデザイン支援。高品質のブッシュとベアリング。カスタム自己潤滑ベアリング ソリューション。

ブッシング、またはすべり軸受は、可動面間の滑り運動によって動作します。回転速度と負荷荷重に応じてブッシュを選定します。ほとんどのブッシングは、作動するために追加の潤滑油を必要としません。

自己潤滑性 PTFE ブロンズ複合ブッシングは、茶色のストリップ上に焼結された PTFE 層で構成されています。これらのブッシュは耐食性があり、次の用途に適しています。高温オイルを使用せずに、長いデューティサイクルを必要とする用途に使用できます。

このタイプの自己潤滑ベアリングは、特に鉄鋼およびセメント産業でラジアル方向またはアキシャル方向に使用されます。自己潤滑性 PTFE 青銅複合ブッシングは、内面の厚い滑り層が最大 140 N / mm² の荷重に耐えることができるため、パネル内でブリッジサポートとして使用できます。

焼結青銅 PTFE 複合材料 - メンテナンスフリー

プレーン＆自己潤滑軸受（ブッシュ材質：PTFE入り青銅焼結）

ブロンズパウダーで裏打ちされたブロンズ PTFE ドライブッシュマテリアル層

• 摺動層 PTFE+鉛

• 多孔質青銅焼結体

• ブロンズの裏地

1. PTFE / Pb 0.01 ～ 0.03mm の混合物は、優れた初期転写膜を提供し、ソケットアセンブリの接触面を効果的に覆い、酸化物系固体潤滑膜を形成します。
2. 焼結青銅粉末0.20-0.35mm、最大を提供します。ブッシング表面からの熱伝導率は、PTFE と鉛の混合物のリザーバとしても機能します。
3. 青銅製ブラケットは、非常に高い耐荷重性、優れた放熱性を実現します。非常に優れた耐食性を持っています。

青銅+青銅焼結+PTFE素材

• 金属・ポリマー複合材料
• ブロンズバック + 多孔質ブロンズ焼結体 + PTFE + 鉛

ブロンズ裏張り PTFE ブッシングの技術日付

メタルポリマー青銅裏打ち PTFE プレーンベアリング Du-B ブッシングの特性

DU-B 複合すべり軸受 乾式複合すべり軸受は、主に重い荷重を保持する必要があり、回転または振動運動が比較的遅い軸受アセンブリに使用されます。

• ドライ運転条件における幅広い負荷、速度、温度にわたって非常に優れた摩耗性能と低摩擦性能を発揮します。
• 潤滑用途に最適
• 直線運動、振動運動、回転運動に適しています。
• ブロンズ製の背面により、湿気や塩分の多い環境での耐食性が向上します。

可用性

標準寸法で利用可能な自己潤滑ベアリング形式

• 円筒ブッシュ
• フランジ付きブッシュ
• スライドプレート
• スラストワッシャー

オーダーメイドの自己潤滑軸受形状: 特殊寸法の標準形状、スラストワッシャー、フランジ付きスラストワッシャー、半割軸受、スタンピングまたは深絞りによって得られる特殊形状、カスタマイズされた軸受設計。

025550008 95*90*60 DU-B
222484006 65*60*40 DU-B
066586005 130*91*2 スラストワッシャー
ワイ 100236 245*240*30
ワイ 100237 100*95*60
B175022 105*100*50 DU-B

業績

すべり軸受の特性

※使用条件により異なります

応用分野

このタイプのベアリングは、特に鉄鋼およびセメント産業でラジアル方向またはアキシャル方向に使用されます。

産業用: 航空宇宙、農業機器、建設機器、マテリアルハンドリング機器、成形機械 - 金属、プラスチック、ゴム。事務機器、医療・科学機器、包装機器、空圧・油圧機器シリンダー、ポンプ・モーター、鉄道・路面電車、繊維機械、バルブなど

他の: 海洋および海洋機器、水中または屋外環境におけるその他の用途

ブロンズ裏張り PTFE ブッシングの代表的な用途

特に高い耐薬品性の要件において、潤滑剤の有無にかかわらず、長寿命とトラブルのない性能という厳しい基準を満たすことができます。

ブロンズ裏張り PTFE ブッシングは、後の鋳造機のローラー溝ブッシング、コンクリート注入ポンプ、コンクリート用スクリューコンベアなどの用途で鋼冶金業界で広く使用されています。また、鋼製ハウジングで作成したり、半径方向と軸方向の両方に移動できるフランジ付きブッシュに変形したりすることもできます。

ブロンズ裏張り PTFE ブッシュは、オイルが効率的ではなく、機械が連続した長期間の条件下で動作する必要がある高温環境に特に適しています。

ブロンズ裏張り、PTFE 材質のブロンズ - メートル単位

ストレート ブッシュ、フランジ付きブッシュ、ワッシャーおよびストリップ - メートル単位
