| ブランド名: | viiplus |
| モデル番号: | 自動注油式軸受け |
| MOQ: | 交渉可能 |
| 価格: | According to product specifications |
| 支払条件: | L/C、T/T |
| 供給能力: | 生産能力はたくさん供給することができる |
ベアリングの用途におけるブッシュの性能を参照してください
範囲 ブッシュ潤滑 ブッシュ は現在、メートル法とインチ法で利用可能です。すべてのベアリングサイズとブッシュタイプについては、こちらをご覧ください MB6530: 65X70X30MM ブッシュ メートル法。
MB 6530 スプリットブッシュベアリングの仕様 - タイプ |
|
| 参照 | MB 6530 |
| ブランド | BR |
| 内径 | 65mm |
| 外径 | 70mm |
| 幅 | 30mm |
| タイプ | ベアリング |
| 重量 (KG) | 0.0001 |
MB 6530 スプリットブッシュベアリングの概略図 - タイプ |
|
| B | 30mm |
| D | 70mm |
| d1 | 65mm |

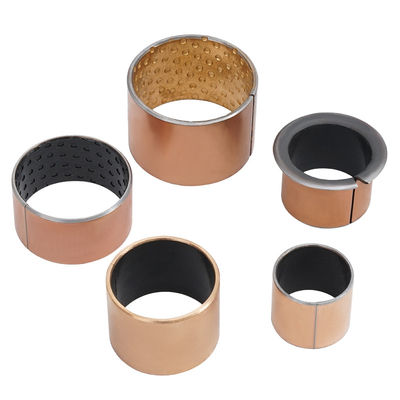

MB6530 低摩擦ブッシュスタイルのスプリットベアリングブッシュ。 オイルフリーブッシュ - マルチ - レイヤーLF 範囲の -裏地付きラップ ベアリングは、ドライランニング、低摩擦、低摩耗の用途に適しています。
のユニークな汎用性を組み合わせる 材料と製造の柔軟性。今すぐお問い合わせください。 研究、設計、製造コストの時間とお金を節約します。無料の設計支援。高品質のブッシュとベアリング。カスタム自己潤滑ベアリングソリューション。
ブッシュまたはプレーンベアリングは、可動面間の摺動運動で動作します。ブッシュは、回転速度と印加荷重に基づいて選択されます。ほとんどのブッシュは、動作に追加の潤滑を必要としません。
自己潤滑青銅複合ブッシュは、茶色のストリップに焼結された層で構成されています。これらのブッシュは耐食性があり、高温 オイルを使用せずに製造でき、長時間のデューティサイクルを必要とする用途に適しています。
このタイプの自己潤滑ベアリングは、特に鉄鋼およびセメント産業において、ラジアルまたはアキシアル方向に使用されます。自己潤滑 - 青銅複合ブッシュは、内側の厚い摺動層が最大140 N / mm²の荷重に耐えることができるため、橋梁支持などのパネルに使用できます。
1. / Pb 0.01〜0.03mm混合物、優れた初期転写膜を提供し、ソケットアセンブリの接触面を効果的に覆い、酸化型固体潤滑膜を形成します。
2. 焼結青銅粉末0.20〜0.35mm、ブッシュ表面からの最大熱伝導率を提供し、-鉛混合物の貯蔵庫としても機能します。
3. 青銅ブラケットは、非常に高い耐荷重能力、優れた放熱性を提供します。非常に優れた耐食性があります。
| サポートメーターリアル | 青銅スズメッキ0.7-2.3mm |
| 中間層 | 焼結青銅0.2-0.3mm |
| 摺動層 | 0.01-0.03mm |
| 弾性 | 140 N/mm² |
| 温度範囲 | -195°C +300°C |
| 摺動速度制限 | 5 m/s |
| 摩擦係数 | 0.03 - 0.18 |
| 制限値（乾燥） | 4.3 N/mm² × m/s |
| 制限値（オイル） | 50 N/mm² × m/s |
複合プレーンベアリングドライタイプの複合プレーンベアリングは、重い荷重を支える必要があり、回転または振動運動が比較的遅いベアリングアセンブリで主に使用されます。

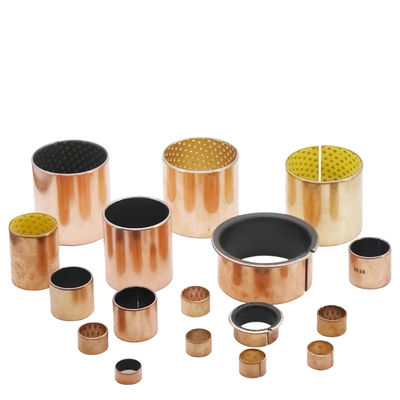

標準寸法で利用可能な自己潤滑ベアリングフォーム

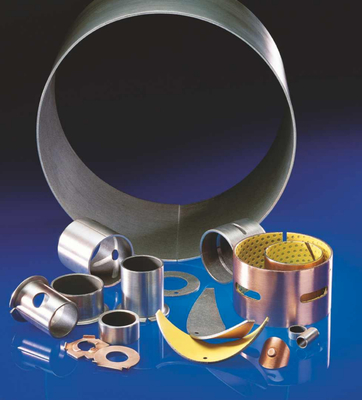

注文に応じて製造された自己潤滑ベアリングフォーム：特殊寸法の標準フォーム、スラストワッシャー、フランジ付きスラストワッシャー、ハーフベアリング、スタンピングまたは深絞りによって得られる特殊形状、カスタマイズされたベアリング設計。
| 動作性能 | |
| 乾燥 | 非常に良い |
| オイル潤滑 | 良い |
| グリース潤滑 | フェア |
| 水潤滑 | 良い |
| プロセス流体潤滑 | フェア |
| 一般 | 単位 | 値 | |
| 最大荷重、p | 静的 | N/mm2 | 140 |
| 動的 | N/mm2 | 140 | |
| 動作温度 | 最小 | °C | -200 |
| 最大 | °C | 280 | |
| 線形熱膨張係数 | 表面に平行 | 10-6/K | 18 |
| 表面に垂直 | |||
| 10-6/K | 36 |
| 乾燥 | ||
| 最大摺動速度、U | m/s | 2.5 |
| 最大pU係数 | N/mm2 x m/s | 1.8 |
| 摩擦係数 | 0.02 - 0.25 * |
| オイル潤滑 | ||
| 最大摺動速度、U | m/s | 5 |
| 最大pU係数 | N/mm2 x m/s | 5 |
| 摩擦係数 | 0.02 - 0.12 |
| 推奨事項 | |||
| シャフト表面粗さ、Ra | 乾燥 | µm | 0.3 - 0.5 |
| 潤滑 | µm | ≤ 0.05 - 0.4 * | |
| シャフト表面硬度 | 未硬化は許容可能、ベアリング寿命の向上 > 200 HB | ||
* 動作条件によって異なります
このタイプのベアリングは、特に鉄鋼およびセメント産業において、ラジアルまたはアキシアルに使用されます。
産業: 航空宇宙、農業機器、建設機器、マテリアルハンドリング機器、成形機 - 金属、プラスチック、ゴム; オフィス機器、医療および科学機器、包装機器、空気圧および油圧機器シリンダー、ポンプおよびモーター、鉄道および路面電車、繊維機械、バルブなど。
その他: 海洋および沖合設備、水または屋外環境でのその他の用途
潤滑剤の有無にかかわらず、長寿命とトラブルのない性能という厳しい基準を満たすことができ、特に高い耐薬品性要件に適しています。
青銅裏打ち ブッシュは、後続の鋳造機のローラー溝ブッシュ、コンクリート注入ポンプ、コンクリート用スクリューコンベアなどの用途で、鉄鋼冶金で広く使用されています。また、鋼製ハウジングにしたり、ラジアル方向とアキシアル方向の両方に移動できるフランジブッシュに変換することもできます。
青銅裏打ちブッシュは、オイルが効率的ではなく、機械が連続的な長期条件下で動作する必要がある高温環境に特に適しています。
