| ブランド名: | VIIPLUS |
| モデル番号: | グラファイトの青銅色軸受け |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 金属OILES軸受け |

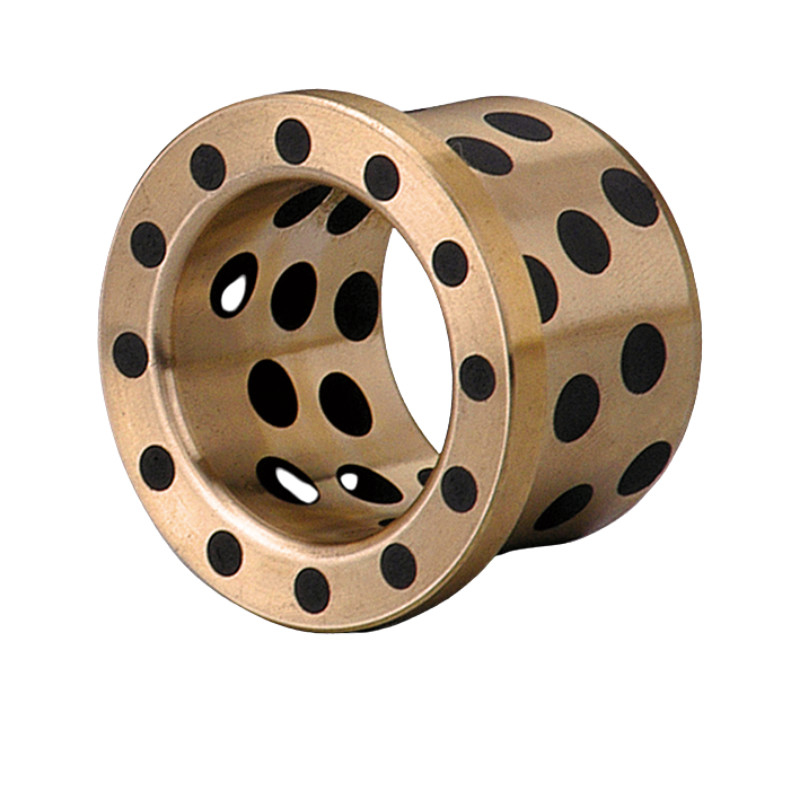

フランジ付きグラファイトプラグオイルレスブッシュ（ストレートタイプ）は、さまざまな機械システムで使用するために設計されたユニークで効率的なコンポーネントです。主材料としてグラファイトを使用して構築されたこのブッシュは、優れた耐摩耗性と耐久性を備えています。
天然の潤滑特性で知られるグラファイトは、外部潤滑を必要とせずにスムーズな動作を保証します。この機能により、メンテナンスが簡単になるだけでなく、ブッシュの寿命も延びます。オイルレス設計により、オイルや潤滑剤による汚染が許容されない環境での使用にも適しています。
このブッシュはストレート型設計のため、さまざまなシステムへの取り付けや統合が簡単です。フランジにより安定性とサポートが強化され、機械アセンブリ内での確実なフィットが保証されます。
このグラファイトプラグ付きブッシュの精密エンジニアリングにより、しっかりとした確実なフィットが保証され、振動や動きの可能性が最小限に抑えられます。これにより、ブッシュの性能が向上するだけでなく、機械システム全体の安定性と信頼性にも貢献します。
既存のシステムをアップグレードする場合や、新しいシステムを設計する場合、フランジ付きグラファイトプラグオイルレスブッシュ（ストレートタイプ）は、スムーズで効率的な操作を実現するのに最適です。耐久性、耐摩耗性、オイルレス設計のユニークな組み合わせにより、さまざまな産業用途にコスト効率が高く信頼性の高いソリューションを提供します。
グラファイトプラグ LG-2ブロンズブッシュ
Oiles 500 シリーズ ベアリングは、高品質の銅合金ベースの金属とエンジニアリングされた固体潤滑剤プラグを組み込んでいます。これらのベアリングは、今日の機器に求められるさまざまな用途要件に対応するように設計されています。戦略的なプラグ位置とプラグ化合物を使用した正確な許容差により、パフォーマンスの実現と潤滑剤不要のサービスが保証されます。このベアリング スタイルは、標準インチ、メートル、およびオーダーメイドのサイズで利用できます。500 シリーズ ベアリングは、極端な温度制限と高い負荷容量パフォーマンスを提供します。ジャーナル スタイル ベアリングとフラット ウェア プレートで利用できます。
グラファイトプラグ付きLG-2ブロンズブッシュ
グラファイトオイルレスブッシング/ベアリングインチサイズ 内径18インチ x 外径26インチ x 長さ18インチ
ベアリングの ID 面にグラファイト潤滑を施すと、高温動作時や補助潤滑剤が不要な用途でもベアリングの寿命を延ばすことができます。グラファイトは、ID に溝を刻み、非常に高い圧力でキャビティにグラファイトを押し込むことで実現します。
メーカーおよびサプライヤーグラファイト充填ブロンズ茂み、グラファイト充填 ブロンズプレート、ベアリング、ブッシュ、ベアリング、茂み、ワッシャー、ワッシャー、
当社は最高品質のオイルレスブッシング製品と精密ベアリングをお客様にお届けすることに尽力しています
エンジニアリングサービス（製品設計および開発）
OILES #500 SPF オイルレスフランジブッシュ グラファイトプラグ付き
材料
青銅合金銅亜鉛Al5Mn4Fe3+グラファイトプラグ
特徴
Oiles 500 シリーズ ベアリングには、高品質の銅合金ベースの金属と、設計された固体潤滑剤プラグが組み込まれています。これらのベアリングは、今日の機器に求められるさまざまな用途要件に対応するように設計されています。戦略的なプラグ位置とプラグ化合物を使用した正確な許容差により、パフォーマンスの実現と潤滑剤不要のサービスが保証されます。このベアリング スタイルは、標準インチ、メートル、およびオーダーメイド サイズで利用できます。500 シリーズ ベアリングは、極端な温度制限と高い負荷容量パフォーマンスを提供します。ジャーナル スタイル ベアリングとフラット ウェア プレートで利用できます。
アプリケーション
1) 大型トラクターおよび農機具
2) 採掘設備
3) 林業機械
4) 混合タンクブレードシャフトサポート
5) 鋳造、炉、鉄鋼生産設備
6) HVACアプリケーション
7) 耐久性の高いキャスターとホイールサポートベアリング
8) キルンカートベニア乾燥機の用途、および可能な場合はその他の用途...
フランジブッシュサイズ:
自己潤滑性、高強度真鍮、CuZn25Al または同等、メンテナンスフリーのベアリングとガイドブッシュ、固体潤滑剤入り青銅
商品番号 同等のコード 内径Ø
d外径
だ長さ
らフランジF t ＪＦＢ０８１０ 8月12日 10日 8 12 10 20 2 ＪＦＢ０８１２ 8月12日 12時 8 12 12 20 2 ＪＦＢ０８１５ 8月12日 15日 8 12 15 20 2 ＪＦＢ１０１０ 10月14日 10 14 10 22 2 ＪＦＢ１０１２ 10月14日 10 14 12 22 2 ＪＦＢ１０１５ 10月14日 15日 10 14 15 22 2 ＪＦＢ１０１７ 10月14日 17日 10 14 17 22 2 ＪＦＢ１０２０ 10月14日 10 14 20 22 2 ＪＦＢ１２１０ 12月18日 12 18 10 25 3 ＪＦＢ１２１２ 12月18日 12 18 12 25 3 ＪＦＢ１２１５ 12月18日 12 18 15 25 3 ＪＦＢ１２２０ 12月18日 12 18 20 25 3 ＪＦＢ１２２５ 12月18日 12 18 25 25 3 ＪＦＢ１２３０ 12月18日 12 18 30 25 3 ＪＦＢ１３１０ 13-19-10 ソブフ 13 19 10 26 3 ＪＦＢ１３１２ 13-19-12 のSOBF 13 19 12 26 3 ＪＦＢ１３１５ 13-19-15 の誕生日 13 19 15 26 3 ＪＦＢ１３２０ 13-19-20 のSOBF 13 19 20 26 3 ＪＦＢ１３２５ 13-19-25 の誕生日 13 19 25 26 3 ＪＦＢ１３３０ 13-19-30 の誕生日 13 19 30 26 3 ＪＦＢ１４１５ 14-20-15 の誕生日 14 20 15 27 3 埋め込み型固体潤滑ベアリング メトリックフランジブッシュ フランジブッシュ、自己潤滑 商品番号 同等のコード 内径Ø
d外径
だ長さ
らフランジF t ＪＦＢ１４２０ 14-20-20 の誕生日 14 20 20 27 3 ＪＦＢ１４２５ 14-20-25 の誕生日 14 20 25 27 3 ＪＦＢ１５１０ 15-21-10 のSOBF 15 21 10 28 3 ＪＦＢ１５１２ 15-21-12 の誕生日 15 21 12 28 3 ＪＦＢ１５１５ 15-21-15 の誕生日 15 21 15 28 3 ＪＦＢ１５２０ 15-21-20 の誕生日 15 21 20 28 3 ＪＦＢ１５２５ 15-21-25 の誕生日 15 21 25 28 3 ＪＦＢ１５３０ 15-21-30 の誕生日 15 21 30 28 3 ＪＦＢ１６１２ 16-22-12 の誕生日 16 22 12 29 3 ＪＦＢ１６１５ 16-22-15 の誕生日 16 22 15 29 3 ＪＦＢ１６１８ 16-22-18 の誕生日 16 22 18 29 3 ＪＦＢ１６２０ 16-22-20 の誕生日 16 22 20 29 3 ＪＦＢ１６２３ 16-22-23 の誕生日 16 22 23 29 3 ＪＦＢ１６２５ 16-22-25 の誕生日 16 22 25 29 3 ＪＦＢ１６３０ 16-22-30 の誕生日 16 22 30 29 3 ＪＦＢ１６３５ 16-22-35 の誕生日 16 22 35 29 3 ＪＦＢ１６４０ 16-22-40 のSOBF 16 22 40 29 3 JFB1815 18-24-15 の誕生日 18 24 15 32 3 ＪＦＢ１８２０ 18-24-20 の誕生日 18 24 20 32 3 JFB1825 18-24-25 誕生日 18 24 25 32 3 JFB1830 18-24-30 誕生日 18 24 30 32 3 JFB1835 18-24-35 誕生日 18 24 35 32 3 JFB1840 18-24-40 の誕生日 18 24 40 32 3 2015年 20-30-15 の誕生日 20 30 15 40 5 2020年 20-30-20 の誕生日 20 30 20 40 5 2025年 20-30-25 の誕生日 20 30 25 40 5 ＪＦＢ２０３０ 20-30-30 の誕生日 20 30 30 40 5 ＪＦＢ２０３５ 20-30-35 の誕生日 20 30 35 40 5 ＪＦＢ２０４０ 20-30-40 のSOBF 20 30 40 40 5 ＪＦＢ２５１５ 25-35-15 ソブフ 25 35 15 45 5 ＪＦＢ２５２０ 25-35-20 のSOBF 25 35 20 45 5 ＪＦＢ２５２５ 25-35-25 のSOBF 25 35 25 45 5 JFB2530 25-35-30 日曜日 25 35 30 45 5 JFB2535 25-35-35 のSOBF 25 35 35 45 5 JFB2540 25-35-40 の投稿 25 35 40 45 5 JFB2550 25-35-50 ソブフ 25 35 50 45 5 ＪＦＢ３０２０ 30-40-20 のSOBF 30 40 20 50 5 JFB3025 30-40-25 ソブフ 30 40 25 50 5 JFB3030 30-40-30 ソブフ 30 40 30 50 5 JFB3035 ソブフ30-40-35 30 40 35 50 5 JFB3040 30-40-40 ソブフ 30-40-40 30 40 40 50 5 JFB3050 30-40-50 ソブフ 30-40-50 30 40 50 50 5 JFB31,520 ソブフ31,5-40-20 31,5 40 20 50 5 JFB31,530 ソブフ31,5-40-30 31,5 40 30 50 5 JFB31,535 ソブフ31,5-40-35 31,5 40 35 50 5 JFB31,540 31,5-40-40 ソブフ 31,5-40-40 31,5 40 40 50 5 埋め込み型固体潤滑ベアリング メトリックフランジブッシュ フランジブッシュ、自己潤滑 商品番号 同等のコード 内径Ø
d外径
だ長さ
らフランジF t ＪＦＢ３５２０ ソブフ35-45-20 35 45 20 60 5 ＪＦＢ３５２５ ソブフ35-45-25 35 45 25 60 5 JFB3530 ソブフ35-45-30 35 45 30 60 5 ＪＦＢ３５３５ ソブフ35-45-35 35 45 35 60 5 JFB3540 ソブフ35-45-40 35 45 40 60 5 JFB3550 ソブフ35-45-50 35 45 50 60 5 JFB4020 ソブフ40-50-20 40 50 20 65 5 JFB4025 ソブフ40-50-25 40 50 25 65 5 JFB4030 40-50-30 ソフビ40-50-30 40 50 30 65 5 JFB4035 ソフビ40-50-35 40 50 35 65 5 JFB4040 ソブフ40-50-40 40 50 40 65 5 JFB4050 40-50-50 ソブフ 40-50-50 40 50 50 65 5 JFB4530 ソブフ45-55-30 45 55 30 70 5 JFB4535 ソブフ45-55-35 45 55 35 70 5 JFB4540 ソブフ45-55-40 45 55 40 70 5 JFB4550 ソブフ45-55-50 45 55 50 70 5 JFB4560 ソブフ45-55-60 45 55 60 70 5 JFB5030 50-60-30 ソフビ50-60-30 50 60 30 75 5 ＪＦＢ５０３５ 50-60-35 ソフビ 50-60-35 50 60 35 75 5 ＪＦＢ５０４０ 50-60-40 ソフビ50-60-40 50 60 40 75 5 ＪＦＢ５０５０ 50-60-50 ソブフ 50-60-50 50 60 50 75 5 ＪＦＢ５０６０ 50-60-60 ソブフ 50-60-60 50 60 60 75 5 ＪＦＢ５５４０ 55-65-40 ソフビ 55-65-40 55 65 40 80 5 ＪＦＢ５５６０ 55-65-60 ソブフ 55-65-60 55 65 60 80 5 JFB6040 60-75-40 ソフビ 60 75 40 90 7,5 JFB6050 60-75-50 ソフビ 60 75 50 90 7,5 JFB6080 60-75-80 ソフビ 60 75 80 90 7,5 JFB6367,5 ソブフ63-75-67,5 63 75 67,5 85 7,5 ＪＦＢ６５６０ 65-80-60 ソフビ 65 80 60 95 7,5 JFB7050 70-85-50 ソフビ 70 85 50 105 7,5 JFB7080 70-85-80 ソブフ70-85-80 70 85 80 105 7,5 JFB7560 75-90-60 ソフビ 75 90 60 110 7,5 JFB8060 80-100-60 ソフビ 80 100 60 120 10 JFB8080 80-100-80 ソフビ 80-100-80 80 100 80 120 10 JFB80100 80-100-100 ソブフ 80-100-100 80 100 100 120 10 ＪＦＢ９０６０ 90-110-60 ソフビ 90 110 60 130 10 ＪＦＢ９０８０ 90-110-80 ソフビ 90 110 80 130 10 ＪＦＢ１００８０ 100-120-80 ... 100 120 80 150 10 ＪＦＢ１００１００ 100-120-10 ... 100 120 100 150 10 ＪＦＢ１２０８０ 120-140-80 120-140-80 14 ... 120 140 80 170 10 ＪＦＢ１２０１００ 120-140-100 120-140-100 14 ... 120 140 100 170 10 ＪＦＢ１３０８０ 130-150-80 130-150-80 15 ... 130 150 80 180 10 ＪＦＢ１３０１００ 130-150-10 ... 130 150 100 180 10 ＪＦＢ１４０８０ 140-160-80 140-160-80 16 ... 140 160 80 190 10 ＪＦＢ１４０１００ 140-160-10 ... 140 160 100 190 10 ＪＦＢ１５０１００ 150-170-100 ソフビ 150-170-100 150 170 100 200 10 ＪＦＢ１５０１２０ 150-170-120 ソフビ 150-170-120 150 170 120 200 10 ＪＦＢ１６０１００ 160-180-100 160-180-100 18 ... 160 180 100 210 10 ＪＦＢ１６０１２０ 160-180-120 ソフビ 160-180-120 160 180 120 210 10 サイズ内径8 x 外径12 x 長さ12内径40 x 外径50 x 長さ30内径 40 x 外径 50 x 長さ 40 x 奥行き 65 x 高さ 5 1000内径12.2×外径40×厚さ3（固定穴付き）材質：CuZn25Al5 + グラファイト
仕様:
ＪＦＢフランジ付き固体潤滑軸受
***モデル: JFB5540 オイルレスベアリングブッシュ
***サイズ: 55x65x40 mm
***フランジ外径（F）：80mm
***フランジ厚さ: 5mm
当店に掲載されていない他のサイズが必要な場合は、お知らせください。ご要望のサイズに合わせて生産できます。数量が多いほど、価格が安くなります。
ベース材質: CuZn24AL6Mn4
ベース硬度：HB230(hb270)
摩擦係数: <0.16
温度制限: 300°C
動的荷重限界: 100N/mm2
荷重制限: lm/min 25N/mm2以下
滑り速度限界：乾燥時0.4m/s、油時5m/s
PV限界: 3.8N/mm *m/s構造
固体潤滑剤埋め込み潤滑剤として青銅などの金属、グラファイト、MoS2を組み込んだ製品です。潤滑剤自体をしっかりと一体化させると同時に、潤滑剤全体に潤滑油やグリースを総量の20%以上吸収できるように、内部に均一に分散した空間を残す特殊な技術を採用しています。
特性と応用
オイルなしまたはオイル不足の状態で作業する場合、摩擦熱によりオイルと潤滑剤が内側から表面に押し出され、摩擦係数が低減し、摩耗摩擦性能が向上します。連続鋳造機、金属組織学の鋼ローラー、鉱物機械、船舶、タービン発電機、油圧機械などに使用されます。
プラスチック用のタービンおよび射出成形機。
フランジブッシング（SPF）サイズ一覧
固体潤滑滑り軸受は、固体潤滑剤で作られたインサートを備えた耐摩耗性銅合金で作られています。
オイレス 500SP1-SL1
固体潤滑剤を埋め込んだ高強度真鍮ベアリング
金属ベアリングが広く使用されている
オイレス500SP1シリーズは、高度な鋳造技術で製造された高強度黄銅合金ベースと埋め込まれた固体潤滑剤で構成された自己潤滑ベアリングです。使用条件に応じて、さまざまなタイプの固体潤滑剤と組み合わせることができます。
サービス範囲 潤滑条件 ドライ 定期的な潤滑 使用温度範囲
(℃)-40～+300 -40～+150 許容最大接触圧力：P
(N/mm2)29 29 許容最大速度: V
（MS）0.50 1.00 許容最大PV値
(N/mm2・m/s)1.65 3.25
使用される固体潤滑剤は、グラファイトと添加剤をベースにしており、一般的な用途や通常の雰囲気に最適です。
ベアリングが水や海水にさらされる用途では、MoS2 やその他の添加剤をベースにした特殊な固体潤滑剤があります。
| 材料略語 | |||||
| ベース素材 | 特殊真鍮 | ロートグース (Rg7) | アルミニウム青銅（CuAl10Ni） | ブロンズ (Gbz 12) | |
| 銅亜鉛Al5Mn4Fe3 | 銅スズ5鉛5Zn5 | 銅Al10Ni5Fe5 | 銅スズ12 | ||
| 許容される ベアリング荷重 |
N/mm2 | 100 | 60 | 50 | 70 |
| 最大。 滑り速度 |
MS | 0,25 | 0,17 | 0,33 | 0,17 |
| 最大PV | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| 密度 | グラム/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| 硬度 | HB | >210 | >70 | >150 | >80 |
| 引張強度 | N/mm2 | >750 | >200 | >500 | >360 |
| ストレッチ限界 | N/mm2 | >450 | >90 | >260 | >150 |
| 歪み | % | >12 | >15 | >10 | >8 |
熱膨張係数 |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| 温度範囲 | °C | -40 から +300 | -40 ～ +400 | -40 ～ +400 | -40 ～ +400 |
| 摩擦係数 | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
あらゆる種類のスライディング要素を要求に応じて供給または製造できます。
詳細についてはお問い合わせください。
