| ブランド名: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| モデル番号: | JF800 JF720 JF700のバイメタルの無鉛明白な軸受け |
| MOQ: | 800 /関連キーワード |
| 価格: | $0.05 - $1.00 / Pieces |
| 支払条件: | 前もって TT、ウェスタン・ユニオン |
| 供給能力: | 投げるバイメタルのブッシュ、中国、製造業者、製造者、工場、ブッシュ、グラファイト軸受け、金属軸受け、フランジを付けたようになったバイメタルの明白な軸受けによってブッシュ、バイメタル ジャーナル青銅色軸 |
SAE-797 / CuPb10Sn10の組み合わせは,自潤化ブロンズブッシングに一般的に使用される二金属軸承材料を指します.以下には構成要素とその重要性について説明します:
1SAE-797号
これは,二金属軸承材料のための自動車エンジニア協会 (SAE) の仕様です.
通常は,鉄筋 (強度と耐久性のために) を銅合金層に結合した (ベアリング性能のために) 鉄筋から構成される.
SAE-797のブロンズ層は,しばしばCuPb10Sn10のような鉛とチンのブロンズ合金である.
2. CuPb10Sn10:
これは軸承に使われる銅合金です
Cu = コッパー (通常約80%の基本金属)
Pb =鉛 (10%) は,自己潤滑性を持ち,適合性を向上させる.
Sn=チン (10%),強度,耐腐蝕性,耐磨性を向上させる.
この合金 は 摩擦 防止 の 優れた 特性 で 知ら れ て い ます.それ は 高 負荷 や 低 速度 の 用途 に 適し な ほど です.
3. バイメタルローヤリング:
二金属ベアリングは,鋼筋の強さと銅合金のベアリング性能を組み合わせています.
鋼筋の支柱は構造的な支えを提供し,負荷の下での変形を防ぎます.
ブロンズ層 (CuPb10Sn10) は,必要な耐磨性,埋め込み性,および自己潤滑性能を提供します.
4. 自潤滑ブロンズブーシング:
CuPb10Sn10合金中の鉛 (Pb) は固体潤滑剤として作用し,摩擦と磨きを軽減する.
これらのブッシングは,外部の潤滑が困難または不可能なアプリケーションに理想的です.
自動車部品,工業機械,重装備など,一般的な用途です.
キープロパティ:
高負荷容量:重荷用用途に適しています.
耐磨性: 厳しい条件下でも長寿.
自動潤滑: メンテナンスの必要性を軽減します.
腐食耐性:チンの含有量は酸化や腐食に対する耐性を向上させます.
応用:
自動車用: クランクシャフトベアリング,接続棒ベアリング
工業用: 水力ポンプ,圧縮機,ギアボックス.
海兵隊:プロペラ・シャフトとルマーのベアリング
この素材や その機能や 応用について 具体的な質問があるなら 聞いてください!
VIIPLUS 自己潤滑ブロンズブッシングは,SAE-797 / CuPb10Sn10 二金属材料で作られ,幅広い産業用用途のために設計された高性能ベアリングソリューションです.二 金属 構造 は 銅 の 耐久 性 と 耐磨 性 を 鉛 と 锡 の 潤滑 性 と 結合 し て い ます耐久性も自己潤滑性も備えたベアリングです
SAE-797 / CuPb10Sn10合金には,優れた耐腐蝕性と負荷耐性があり,厳しい環境や重荷下で使用するのに適しています.材料の自己潤滑特性により摩擦と磨きが著しく減少しますローヤリングの寿命を延長し,運用効率を向上させる.
VIIPLUS 自己潤滑ブロンズブッシングは,機械,機器,およびスムーズかつ効率的な操作が不可欠な他の産業用アプリケーションのための信頼できる選択です.独特 の 材料 組成 と 自動 潤滑 設計 に よっ て,保守 費用 や 停滞 期間 を 削減 する ため に 優れている 選択肢 に なり ます.
概要として,SAE-797 / CuPb10Sn10のバイメタルベアリングは,自己潤滑特性と高性能で,耐久性と効率性を要求する産業用アプリケーションに最適です.
細壁の二金属軸承 ブロンズ型 オーダーメイド軸承円筒軸承,フレンズ軸承,スライドプレート,半殻,平面軸承,カスタマイズされた軸承形式 鉄鋼タイプ バイメタル ブッシング G-CuPb10SnDIN 1716 SAE-797 / CuPb10Sn10
ブッシング・カンパニー,シンター SAE-799CuPb24Sn4BIMETALの最も要求の高いアプリケーションのためのソリューションを作成するために働いています. 適切なBIMETALのブッシング製品を見つけるのに助けが必要です. 私たちの平面ベアリング部品の専門家が助けることができます.緊急支援の要請材料の配額を頼む鋼+CuPb10Sn10,鋼+CuPb24Sn4,鋼+CuPb24Sn,鋼+CuPb30,鋼+CuPb10Sn10+グラフィット
この二金属のボッシングは,様々なタイプまたはカスタマイズで製造することができます.
- 推力・軸承プレート
- フランジング ブッシング
- 溶接した関節
- 分裂関節のブーシング
- クレッチロック ブッシュ
- 特殊機械装置
Bimetal トリメタルベアリング&ブッシング&鋳造固体ベアリング&ブッシングの製造者 合金参照と材料特性Sae-797 / Cupb10sn10 バイメタルベアリングSAE-797のバイメタルブーシングは 鋼をベースにしてCuPb10Sn10 または CuSn6Zn6Pb3表面に覆われているように
このタイプは,Cu-Pb合金製のボッシングの範囲内で最高の性能を持っています.中間速度や高衝撃等に適しています.製造と供給の多くの経験があります オーダーメイド BIMTEL ブッシングとベアリング.
ブロンズシリーズ - メトリックブッシングとビメタルラップされた鋼 特定のアプリケーションのための最高のビメタルブッシングとフラングラーリング製品の選択に助けが必要な場合は,私たちのオンラインカタログに行くためにここをクリックします スライドベアリングの場合は,サイズを含むタイプをダウンロードするボッシングシリーズ.BIMETAL CUSN10PB ブロンズストライプで包まれた鋼...
| 包装された複合スライドベアリング,銅塗装または锡塗装鋼/ブロンズ,DIN 1494 / ISO 3547,メンテナンスフリー,潤滑口袋付き | |||
| 技術的な詳細 | |||
| 固有負荷容量 | ≤ 250 [N/mm2] | 温度ストレッチ | -40°Cから+250°C |
| 特殊負荷能力の動力 | ≤ 140 [N/mm2] | ||
| スライディング速度 | ≤ 2.5 [m/s] | 最大 PV 値 | 2.8 [N/mm2 × m/s] |
| 摩擦値 | 0.04 [μ] から 0.12 [μ] | 接触面積の割合 | > 75 [%] |
| 材料 | |||
| サポート材料 | 鉄鋼,銅塗装またはチンの塗装 | 滑り層 | CuPb10Sn10 |
| 容認の詳細 | |||
| 住宅 | H7 | 軸容量 | f7 から h8 |
| 装着後,内部のØをブーシングする | H9 | ||
| シャフト材料 | |||
| 硬化または加熱されていない鋼 | |||
| 表面荒さ ≤ Ra 08 | |||
| 資産 | |||
| 高負荷容量と振動運動,および粗暴な操作と温度負荷のために.潤滑剤貯蔵のために長時間潤滑. | |||
| 適用範囲 | |||
| 鉄道ロール,建設機械,クレーン製造,農業機械 (衝撃荷重) | |||
| メンテナンス | |||
| 装着中に最初の油塗りが必要であり,その後は油や油脂で定期的に油塗りすることが必須である. | |||
| マウントアドバイス | |||
| 住宅 | マウントベーブル:最小1.5mm x 15-45° | ||
| シャフト | マウントベーブル 5 mm x 15°,端が丸められている | ||
| 適正な力付けマントレルの適用が推奨される.設置時に外面の油脂潤滑が必要である場合もある. | |||
| 接着剤 | 粘着剤は滑り表面に接触してはならない! | ||
あなたがあなたの特定のアプリケーションのための最高のビメタルブッシングとスライドベアリングを選択するのに助けが必要な場合,デザインエンジニアリングとアプリケーションのサポートは,中国からオンラインで購入しやすくするために設計された付加価値サービスの一部として,VIIPLUS CHINAから提供されています..
ここをクリックオンラインでスライドベアリング カタログBimetal Series ブッシングの仕様の下のスリーブブッシング製品で,無料CADダウンロードを含むほぼ100の製品があります.
管材,容量,精度,内側クリアランス,潤滑,装着,装着負荷,寿命計算 シャフト直径,シャフトサイズ,ハウジング・ボア直径,ベアリング外直径マウントクリアランス後のベアリング・ボーリング壁の厚さ 耐久性
ボッシング (平面ベアリング,平面ベアリング,袖ベアリングまたは線形袖ベアリングとも呼ばれる) は,動く表面の間に滑り動く動きで動作する.ボッシングは速度と施された負荷に基づいて選択されますVIIPLUSは3つ以上供給します.複数の材料から作られる高品質の自己潤滑ベアリング・ブッシュ・モデルプラスチックや複合材料
|
BIMETAL BUSHINGS 材料標準コードの参照 |
||||
|
材料 |
合金組成 |
合金硬さ |
国際標準 |
|
|
二重金属の殻 |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. クレイト F100 |
|
|
CC495KDAIDO L10. D. A. B. D57. 連邦モグルHF2. 低摩擦ブッシングSY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. クラシー・ルックス. ACL F250 |
||
|
CuPb6Sn6Zn3 |
70〜100HB |
Din17670 |
||
|
クSn10 |
70〜100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70〜100HB |
DIN CuSn6 (((2.1020);JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. 低摩擦性ボッシュ AS15. ACL820 |
||
バイメタル・ブッシング・セルフ・スリッティング・ベアリング 精密工業スライディング・ベアリング
VIIPLUS MADE IN CHINA スライジングベアリングは 中小企業やOEMや卸売業者に 高精度で自己潤滑ベアリングを供給するブロンズ製 ブッシュ洗浄機世界一級のエンジニアリングとデザインを含む関連プロフェッショナルサービスです企業を競争力のあるものにしますシンプルなベアリングが安易なインストールを提供する方法を直接体験してください.

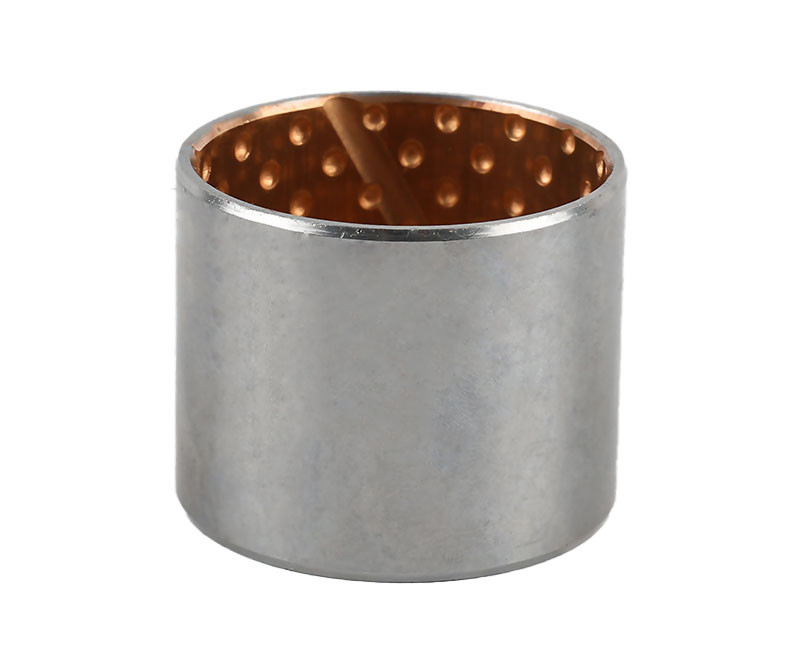

BiMetalシリーズブッシングシリーズ構造は,鋼筋で裏付けられた鉛ブロンズで覆われたブッシングででき,以下の層を有する.
1青銅粉末をシントロールする: 耐磨性があり 負荷の負荷能力も優れている.
2鋼筋の裏付け: 非常に高い負荷容量,優れた熱消耗を可能にします.
3銅塗装 0002腐食耐性も良い
|
動的負荷制限 |
60N/mm2 |
|
静的負荷 |
120N/mm2 |
|
摩擦係数 |
00.08~0 だった2 |
|
PV 制限 |
2.8N/mm2*m/s |
|
最大速度 |
>2m/s |
|
テンプ・リミット |
-40°C~+250°C |
シリアルブッシングは,スムージング用用に特別に開発された 鋼筋で裏付けられた鉛ブロンズで覆われた材料を備えています高負荷能力,優れた熱散,そして良い疲労特性.自動車産業や一般工業用には,ステアリングギア,シールドステアリング,ペダルブッシュ,キングピンブッシュ,尾門ピボット,機械操作,リフティング機器水力モーター,農業機械など
オンラインで問い合わせを二金属,ブッシング,シンテレートブロンズ,鋳造二金属,ブッシング , POM,フラング,固体ブロンズ,溶接関節,分割関節,クレンチロック,プラスチックブッシング,ベアリング,トラックロールブッシング,自動車ブッシング,水力弁プレート,ピストンシューズ,シリンダーボック,アルミニウム.問い合わせフォームを使って,私たちと連絡してください.営業担当者がすぐに連絡します
