| ブランド名: | VIIPLUS |
| モデル番号: | バイメタルの袖のブッシュJF720 |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | 先立ってTT、ウェスタン・ユニオン |
| 供給能力: | 投げるバイメタルのブッシュ、中国、製造業者、製造者、工場、ブッシュ、グラファイト軸受け、金属軸受け、フランジを付けたようになったバイメタルの明白な軸受けによってブッシュ、バイメタル ジャーナル青銅色軸 |
バイメタリック・ブッシュ (バイメタリック・ベアリングとも呼ばれ) のパラメータを計算するには,次の主要な寸法と仕様を考慮する必要があります.
内部直径 (ID): 灌木の中に回転するシャフトの直径です.
外径 (OD): ブッシュを設置するホイジング・ボールの直径である.
ハウジング・ボア: ブッシュを押すか設置するハウジングの穴の直径.
シャフト直径: シャフトの直径は,灌木の中に収まる.
フレンズ厚さ: 茂みにはフレンズがある場合,これはフレンズの厚さです.
バイメタリックブッシュパラメータを計算する手順:
シャフト直径 (ID) を決定する
灌木の中に回転するシャフトの直径を測定します.
これは灌木の内径 (ID) です.
住宅の掘削量 (OD) を決定する
ブッシュを設置するホイジング・ボールの直径を測定する.
これは茂みの外径 (OD) です.
壁厚さを計算する:
茂み壁の厚さは以下のように計算できます.
壁の厚さ
=
過剰摂取
−
ID
2
壁厚さ=
2
OD−ID
わかった
フレンズの厚さ:
ブッシュにフレンズがある場合は,フレンズの厚さを測定します.これは通常,アプリケーションまたは設計要件によって指定されます.
材料の仕様:
バイメタリックブッシュは,一般的に2層で構成される:鋼の裏付けとベアリング材料 (例えば,ブロンズまたは他の合金). 材料の仕様がアプリケーション要件を満たしていることを確認する.
許容量:
適用要件 (例えば,プレスフィット,スライドフィット) に基づいて,ID,OD,および他の寸法に対する許容量を考慮する.
単位変換 (帝国からメトリックまたはその逆):
必要に応じて,寸法を帝国単位 (インチ) とメートル単位 (ミリメートル) に変換する.
1
インチ
=
25.4
mm
1インチ=25.4mm
計算の例:
シャフト直径 (ID): 1.5 インチ
ハウジング・ボー (OD): 2インチ
フレンズ厚さ:0.25インチ
壁厚さ:
壁の厚さ
=
2
−
1.5
2
=
0.25
インチ
壁厚さ=
2
2−1 とすると5
わかった
=0.25インチ
フレンズ厚さ:0.25インチ (与えられた)
材料: 鉄筋 の 青銅 の 茂み
許容量: ID と OD の ±0.001 インチ
メトリックへの変換:
シャフト直径 (ID): 1.5 インチ × 25.4 = 38.1 mm
ハウジング・ボー (OD): 2インチ × 25.4 = 50.8 mm
フレンズの厚さ:0.25インチ × 25.4 = 6.35mm
概要:
内径 (ID): 1.5 インチ (38.1 mm)
外径 (OD): 2 インチ (50.8 mm)
壁 厚さ:0.25 インチ (6.35 mm)
フレンズ厚さ: 0.25 インチ (6.35 mm)
これは,二金属ブッシュのパラメータを計算するための基本的なガイドです.正確な計算と材料選択のために,常に特定の設計要件と製造者のガイドラインを参照してください.
最新の中国HSコードと関税 - 関税と関税,規制と制限,上陸コスト計算機,中国における二金属ブッシングの関税データ今日 定番 の 報じ を 入手 する

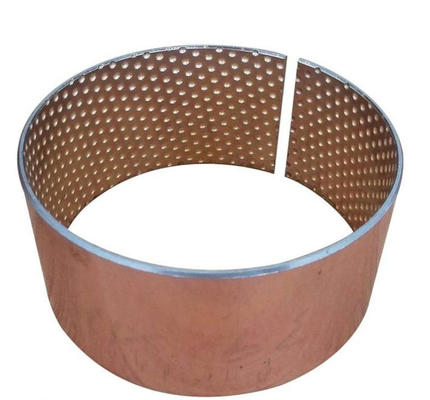

二金属軸承,無鉛軸承,ノッチ,油脂:カスタムスライディング軸承 バイメタル・スリーブ・ブッシュ JF720
産業用品と安全製品のためのあなたの信頼できる自己潤滑ベアリングソース あなたのビジネスを維持するのに役立ちます.高い耐久性と優れた耐磨性革新的な二金属製
厳しい労働条件に対応する軸承
コートベアリングパラメータを要求する 計算機は推定のみに使用する.正確性は表されることも保証されることもありません.実際の結果は異なることがあります.
インペリアルメトリック材料:ベアリングID Max: ID Min: (in) ベアリングOD Max: OD Min: (in) ハウジングB フレンズの厚さ:
鋼筋の裏付けCuPb24Sn4
疲労耐性のあるラインナー
滑りやすい性能です 主に
完全に潤滑された接続装置に適用される
エンジンの棒や本体,
圧縮機 負荷容量は5500psiで,速度は1800まで
fpm 硬さ HB45-70 温度 -40 から +400
摩擦:0.06-0.16
鉛のない
ほら機械化可能
ほらデザインの自由 特定条件に合わせて調整可能
インデントと形状の必要性
高い特異負荷に対応し,
高温
熱力・熱力・熱力・熱力・熱力
衝撃負荷条件
油と油脂の潤滑に適しています
水力学操作に適している
優れた耐磨性
振動する運動下で優れた性能
薄壁の建築許可書 コンパクト
軸承組
軸承の表面のインデントは,
油脂の貯蔵庫を設置し,
再油塗りの間隔を延長する
| テクニカルデータ | |||||||
| データ | 二重金属のマッチング 金属軸承 | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | クSn10 | CuSn6.5P | AlSn20Cu | ||
| 材料 | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | クSn10 | CuSn6.5P | AlSn20Cu | ||
| 合金層硬さ HB | 80~120 | 45~70 | 70〜100 | 70〜100 | 70〜100 | 30~40 | |
| 最大動的負荷 P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| 最大速度 V m/s | 油脂の潤滑 | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| 最大PV制限 N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| 摩擦係数 u | 0.05~010 | 0.05~015 | 0.05~015 | 0.05~015 | 0.05~015 | - | |
| 最大速度 V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| 最大PV制限 N/mm2·m/s | オイル潤滑 | 10 | 10 | 10 | 10 | 10 | 8 |
| 摩擦係数 u | 00.04~0 だった12 | 00.04~0 だった12 | 00.04~0 だった12 | 00.04~0 だった12 | 00.04~0 だった12 | 0.05~002 | |
| 最大 作業温度 °C | 油脂の潤滑 | 150 | 150 | 150 | 150 | 150 | 150 |
| オイル潤滑 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 熱伝導力 W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| 線形膨張係数 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| 軸を合わせる | 硬さ HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| 荒さ Ra | 0.32~063 | 0.32~063 | 0.16~063 | 0.32~063 | 0.16~063 | 0.16~06 | |
産業用
自動車用 送電機用 キングピンブッシュ トラック用 ブレーキブレーカーブッシュ
農業用機械
土地を移動する機械
繊維機械
│ │ │ │
機械操作
持ち上げ装置
液圧シリンダー
自動車道外機器
設計の初期段階での協力により
あなたの組み立てをレビューし,両軸承を確認することができます
性能とコスト効率を最適化しています
類似または同等の仕様 オーダーメイド ブッシングサイズ
d = ベアリング/推力洗浄器のID
D = 押力洗浄器のOD
L = ベアリング/スライドパッド長さ
W = スライドパッドの幅
S = ベアリング/スライドパッドの走行
寸法 インチ (ミリ)
