| ブランド名: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| モデル番号: | JF800 JF720 JF700のバイメタルの無鉛明白な軸受け |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
| 供給能力: | 投げるバイメタルのブッシュ、中国、製造業者、製造者、工場、ブッシュ、グラファイト軸受け、金属軸受け、フランジを付けたようになったバイメタルの明白な軸受けによってブッシュ、バイメタル ジャーナル青銅色軸 |

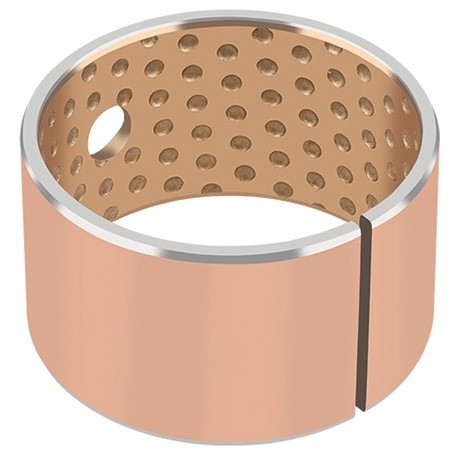

ROHS に準拠する二金属スリーブブッシュの薄壁構造は,精密なベアリング組成のためのコンパクトで効率的なソリューションを提供します.これらのブッシングは,優れた耐磨性と自己潤滑性を持つ素材のユニークな組み合わせで設計されています.
双金属マスクブッシングは,青銅または鉛合金などの柔らかい潤滑金属の覆い付きの鋼筋の裏付けで構成されています.この組み合わせは,高強度と耐久性を保証し,同時にスムーズかつ信頼性の高い操作を提供します薄壁の設計により,ブッシングの全体的なサイズと重量はさらに減少し,スペースが限られているアプリケーションに適しています.
ROHS (危険物質の制限) の遵守は,これらのブッシングの製造に使用される材料が環境にやさしく,危険物質を含まないことを保証します.これは,製品の環境への影響を減らすだけでなく,国際規則と基準の遵守を保証します.
精密加工プロセスにより,ブッシングが厳格な寸法容量と表面仕上げ要件を満たすことを保証します.この精度 は,精密 な 調整 と 適合 が 必要 な アプリケーション に は 極めて 必要 です.自動車のトランスミッション,工業機械,その他の高精度機器などです.
このROHS準拠のビメタルスリーブブブッシングのコンパクトサイズと優れた性能により,精密ベアリング組成のための理想的な選択になります.彼らは最小限の摩擦と磨損でスムーズかつ信頼性の高い動作を提供します寿命が長くなり メンテナンスの必要性が低下します
薄壁構造により,コンパクトなRohsバイメタルスリーブブッシュインデントベアリングアセンブリ デザインの自由 特定のインデントと形状のニーズを満たすためにカスタマイズできます.二金属鋼 ブロンズ ブッシング 高品質の低炭素鋼基板合金層の表面にあらゆる種類のタンプホールまたはオイルホールを使用して処理することができます.金属および二金属軸承.
バイメタルのベアリングしている重荷に耐えるそして衝撃負荷条件.
内部表面はビメタル・ブッシュ異なる種類のチャネルを含むことができるので,ブッシュが使用できる様々な用途と潤滑条件を満たすことができます.
ブロンズベアリング
シンテレされたベアリング
鉄の指輪
私たちの自潤滑軸承ウォーキングメカニズム,ボディエレメント,水力部品のシャーシに記載されています.ローリングラーリング,自動潤滑金属ベースローヤリングそして自動潤滑プラスチックローリング.
このベアリングは,高負荷下での材料,優れた耐磨性および防塵効果を有し,自潤滑軸承多くのことを許すメンテナンスのサイクルが長くなり 設備の使用が向上し メンテナンスのコストが削減されます.
世界で最も要求の高い表面工学のニーズを満たすためのスリーブブブーシングの包括的な選択を提供しています.
鉄鋼ポリマー 工学用ブーシング 繊維強化複合ステンレス316か304のブーシング金属および二金属ベアリングおよびポリマーコーティング,および様々なサポート組件オンラインのtstar.comをご覧ください
テクニカル PDF二重金属の平面軸承と袖軸承は...
| テクニカルデータ | |||||||
| データ | 二重金属のマッチング 金属軸承 | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | クSn10 | CuSn6.5P | AlSn20Cu | ||
| 材料 | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | 鉄鋼+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | クSn10 | CuSn6.5P | AlSn20Cu | ||
| 合金層硬さ HB | 80~120 | 45~70 | 70〜100 | 70〜100 | 70〜100 | 30~40 | |
| 最大動的負荷 P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| 最大速度 V m/s | 油脂の潤滑 | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| 最大PV制限 N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| 摩擦係数 u | 0.05~010 | 0.05~015 | 0.05~015 | 0.05~015 | 0.05~015 | - | |
| 最大速度 V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| 最大PV制限 N/mm2·m/s | オイル潤滑 | 10 | 10 | 10 | 10 | 10 | 8 |
| 摩擦係数 u | 00.04~0 だった12 | 00.04~0 だった12 | 00.04~0 だった12 | 00.04~0 だった12 | 00.04~0 だった12 | 0.05~002 | |
| 最大 作業温度 °C | 油脂の潤滑 | 150 | 150 | 150 | 150 | 150 | 150 |
| オイル潤滑 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 熱伝導力 W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| 線形膨張係数 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| 軸を合わせる | 硬さ HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| 荒さ Ra | 0.32~063 | 0.32~063 | 0.16~063 | 0.32~063 | 0.16~063 | 0.16~06 |
|
航空宇宙
自動車産業
産業用
農業
建設業
石油とガス
エネルギー
流体力
二 金属 の 蓋 の 利点
摩擦が低く,耐磨性が高い
摩擦係数が低いため
磨きを軽減しながら潤滑が必要
寿命も延長します
メンテナンスフリー
長時間使用を必要とするアプリケーションに最適
定期的なメンテナンスや運用なしでの使用寿命
潤滑が少ない状態か 潤滑が全くない状態
シャフトのコストを削減し,必要性をなくす
低システムコスト
油脂路を硬化したり加工したりする
コンパクトで単体構造で
空間と体重を節約し,簡素化します
組み立て
環境問題
油脂のない,鉛のない溶液が適合している
環境保護の規制が厳しくなる
RoHS指令など
電気・電子機器
バイメタル・ブッシング 競争力価格,高品質標準SAE-797の二金属ブッシングは,鋼をベースにして, CuPb10Sn10 最も強いタイプで,多くの分野で広く使用されています.
このタイプは,Cu-Pb合金製のブッシングの範囲内で最も優れた性能を持っています.したがって,それは幅広い用途を持ち,主に中速や高衝撃などに適しています.
設計サイズをカスタム材料製造
バイメタルベアリング,ブッシングおよび駆動ユニットの製造および販売における豊富な経験と技術的なノウハウを証明してきました.あなた の ため に 完璧な スライド 軸承 ソリューション を 探す 専門家 から 恩恵 を 得る特殊用途のために設計されています
CuPb10Sn10は鉛の含有量が高く,回転速度が高くなります.バイメタルスライディング層には,オイルスライディングにも適した潤滑ポケットがあり,このブッシング材料がはるかに高い回転速度で動作することを可能にします..
| 二金属銅合金に関する仕様: | ||||
| 材料の種類 | ブロンズ合金の仕様 | 銅合金の硬さ HB | 許容される最大動的負荷 | 最大温度 °C |
| バイメタル-800 | CuPb10Sn10 または CuSn6Zn6Pb3 | 70〜100 | 65 | 260 |
| バイメタル-720 | CuPb24Sn4 | 45~70 | 38 | 200 |
| ビメタル-700 | CuPb30 | 30~45 | 25 | 170 |
| ビメタル20 | AlSn20Cu | 30~40 | 30 | 150 |
| バイメタル930 | クースン6.5P0.1 | 60~90 | 65 | 200 |
販売担当者に連絡してください.
製品選択と設計支援
詳細については https:/www.bronzegleitlager.com / ブロンツゲルトラガー
