| ブランド名: | VIIPLUS |
| モデル番号: | バイメタルのブッシュ |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 支払条件: | MoneyGram、ウェスタン・ユニオン、T/T |
| 供給能力: | 投げるバイメタルのブッシュ、中国、製造業者、製造者、工場、ブッシュ、グラファイト軸受け、金属軸受け、フランジを付けたようになったバイメタルの明白な軸受けによってブッシュ、バイメタル ジャーナル青銅色軸 |

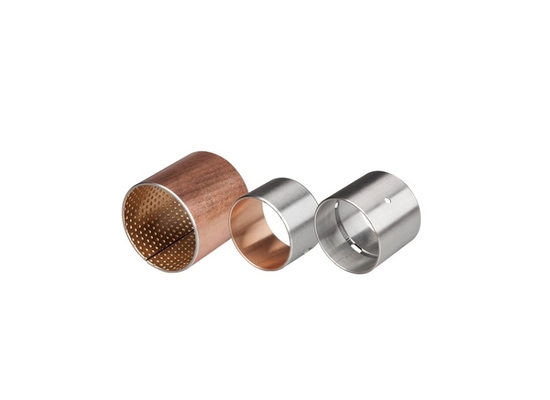

ヘビーメタル ブッシングは、スロットル バルブ用に特別に設計された精密製造部品です。これらのブッシングは、2 種類の金属の長所を組み合わせたバイメタル構造を特徴としており、耐久性と耐摩耗性に優れたブッシングとなっています。

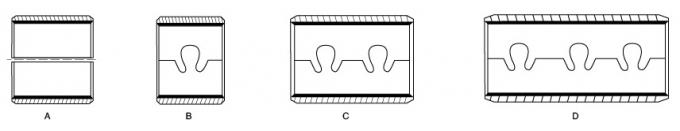

これらのブッシングは分割型設計のため、取り付けと取り外しが簡単で、メンテナンスと交換が迅速かつ効率的に行えます。また、ブッシングには、特定のアプリケーション要件に応じて、JF800 または JF720 パターンの溝が装備されています。これらの溝により潤滑性が高まり、摩擦が軽減されるため、ブッシングの性能と寿命がさらに向上します。
ヘビーメタルブッシングは、スロットルバルブ用途で一般的に発生する高圧と高温に耐えられる高品質の材料で作られています。これにより、過酷な条件下でも信頼性の高いパフォーマンスが保証されます。
摩耗したブッシングを交換したり、スロットル バルブ システムをアップグレードしたりする場合は、バイメタル構造と JF800/JF720 溝を備えた当社のヘビー メタル ブッシングが最適です。優れた性能、耐久性、メンテナンスのしやすさを備えており、あらゆるスロットル バルブ セットアップに価値ある追加機能を提供します。

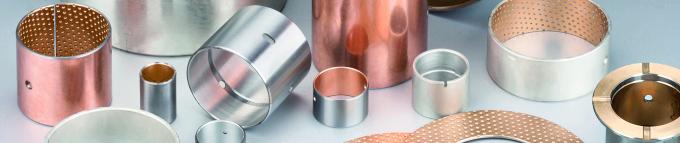

プロ金属およびバイメタルベアリングメーカー、バイメタルベアリング、直径範囲: 15～130 mm、JF-800バイメタルベアリングは、低炭素鋼板を母材とし、表面焼結CuPb10Sn10またはCuSn6Zn6Pb3鋼と銅合金製品です。この製品は、最も強力なベアリング容量を持つダブル合金ベアリングの1つで、大型車両のバランスブリッジブッシングに使用されます。高荷重低速運動ベアリングの一種です。技術パラメータ
合金層材料
最大支持圧力65N/mm2
最高動作温度は260℃
合金層硬度（70〜100）HB
|
標準厚さ |
シリーズB（機械加工不可）の許容差 |
シリーズC（機械加工不可）の許容差 |
|---|---|---|
| 1.0 | -0.025 |
+0.25 +0.15 |
| 1.5 | -0.030 |
+0.25 +0.15 |
| 2.0 | -0.035 |
+0.25 +0.15 |
| 2.5 | -0.040 |
+0.30 +0.15 |
| 3.0 | -0.045 |
+0.30 +0.15 |
| 3.5 | -0.050 |
+0.30 +0.15 |
|
標準厚さ |
シリーズB（機械加工不可）の許容差 |
シリーズC（機械加工不可）の許容差 |
|---|---|---|
| 1.0 | -0.025 |
+0.25 +0.15 |
| 1.5 | -0.030 |
+0.25 +0.15 |
| 2.0 | -0.035 |
+0.25 +0.15 |
| 2.5 | -0.040 |
+0.30 +0.15 |
| 3.0 | -0.045 |
+0.30 +0.15 |
| 3.5 | -0.050 |
+0.30 +0.15 |
| 銅Pb10Sn10 | ||||
| 鉛(%) | 鉄(%) | ニッケル(%) | 亜鉛(%) | 銅(%) |
| 8.0-11.0 | ≦0.25 | ≦1.5 | ≦2.0 | 78.0-87.0 |
| d | だ | H8 | （H7） | H7 | 壁の厚さ | H | 1 1 1 | 2 番目 | ら | ||||||||
| 分 | 最大 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10-0.022 | 12+0.018 | 0.148 | 0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0.018 | 0.01 | 1210 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14-0.027 | 16+0.018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20+0.021 | 0.151 | 1810 | 1815 | 1820 | 1820 | |||||||||
| 0.01 | |||||||||||||||||
| 20 | 23 | 20-0.033 | 23+0.021 | 0.181 | 1.49 | 1.43 | 2010 | 2015 | 2020 | 2020 | |||||||
| 22 | 25 | 22-0.033 | 25+0.021 | 0.02 | 6 | 2210 | 2215 | 2220 | 2220 | ||||||||
| 24 | 27 | 24-0.033 | 27+0.021 | 1 | 0.5 | 2410 | 2415 | 2420 | 2420 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 2515 | 2520 | 2520 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0.021 | 0.205 | 1.98 | 1.92 | 2615 | 2620 | 2620 | 2630 | |||||||
| 28 | 32 | 28-0.033 | 32+0.025 | 0.03 | 2815 | 2820 | 2820 | 2830 | 2840 | ||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 1.2 | 0.6 | 3015 | 3020 | 3020 | 3030 | 3040 | |||||||
| 32 | 36 | 32-0.039 | 36+0.025 | 3215 | 3220 | 3220 | 3230 | 3240 | |||||||||
| 35 | 39 | 35-0.039 | 39+0.025 | 3520 | 3520 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38-0.039 | 42+0.025 | 8 | 3820 | 3820 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44+0.025 | 4020 | 4020 | 4030 | 4040 | 4050 | |||||||||
| d | だ | （h8） | （H7） | H7ID | 壁の厚さ | 1 1 1 | 2 番目 | ら | |||||||||
| 分 | 最大 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45-0.039 | 50+0.025 | 0.205 | 2.46 | 2.4 | 8 | 1.5 | 1 | 4525 | 4530 | 4540 | 4550 | ||||
| 0.03 | |||||||||||||||||
| 50 | 55 | 50-0.039 | 55+0.030 | 0.21 | 5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 0.03 | 5530 | 5540 | 5550 | 5560 | |||||||||
| 60 | 65 | 60-0.046 | 65+0.030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65-0.046 | 70+0.030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70-0.046 | 75+0.030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80+0.030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80-0.046 | 85+0.035 | 0.215 | 8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85-0.054 | 90+0.035 | 0.03 | 8530 | 8550 | 8560 | 8580 | 85100 | ||||||||
| 90 | 95 | 90-0.054 | 95+0.035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95-0.054 | 100+0.035 | 9060 | 9080 | 9090 | 90100 | ||||||||||
| 100 | 105 | 100-0.054 | 105+0.035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110+0.035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0.035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120+0.035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120-0.054 | 125+0.040 | 0.22 | 12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0.040 | 0.03 | 125100 | ||||||||||||
| 130 | 135 | 130-0.063 | 135+0.040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140+0.040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140-0.063 | 145+0.040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150-0.063 | 155+0.040 | 15060 | 15080 | 150100 | |||||||||||
バイメタルベアリングブッシュ 溝 くぼみ
中程度の耐荷重と中程度の耐疲労性
中速、高衝撃条件で適用
優れた耐腐食性と滑り性
自動車産業、建設機械などの足回り部品やエンジンなどに使用できます。
| パフォーマンス | データ | |
| 最大動的荷重 P | 140N/mm² | |
| 最大ライン速度 V | グリース潤滑 | 2.5m/秒 |
| 最大PV値 | グリース潤滑 | 2.8N/mm²·m/s |
| 摩擦係数 μ | グリース潤滑 | 0.05〜0.15 |
| 最大ライン速度 V | オイル潤滑 | 5m/秒 |
| 最大PV値 | オイル潤滑 | 10N/mm²·m/s |
| 摩擦係数μ | オイル潤滑 | 0.04〜0.12 |
| 最高動作温度 | グリース潤滑 | 150℃ |
| パフォーマンス | データ | |
| 最高動作温度 | オイル潤滑 | 250℃ |
| 嵌合軸 | 硬度 | ≥53HB |
| 嵌合軸 | 粗さ | Ra=0.32~0.63 |
| 合金の硬度 | 80〜120 | |
| 熱伝導係数 | 47W/(m·k) | |
| 線膨張係数 | 18×10-6K-1 | |
| この表以外でも、お客様の特別なリクエストに応じて対応いたします。 | ||
