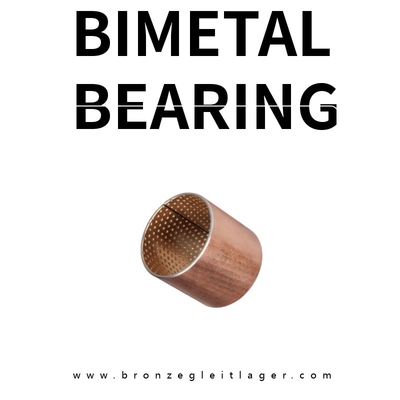

鋼製CuPb10Sn10バイメタルベアリングブッシュは、優れた耐摩耗性と耐荷重性から、自動車エンジンのコネクティングロッドに広く使用されています。これらのブッシュは、鋼製のバックとCuPb10Sn10合金オーバーレイで構成されており、エンジン用途に優れたトライボロジー特性を提供します。
鋼製のバックは強度と剛性を提供し、CuPb10Sn10オーバーレイは優れた摺動特性、高い疲労強度、および良好な熱伝導率を示します。銅ベースの合金は、銅、鉛（Pb）、およびスズ（Sn）をそれぞれ10％の比率で構成しており、強度、延性、および耐摩耗性のバランスが取れています。
これらのベアリングブッシュのバイメタル構造により、材料特性の最適な組み合わせが可能になります。鋼製のバックは耐久性と剛性を確保し、CuPb10Sn10オーバーレイは効率的なエンジン運転に必要なトライボロジー特性を提供します。この材料の組み合わせにより、コネクティングロッドの往復運動によって発生する高温、圧力、および動的負荷に耐えることができるベアリングブッシュが実現します。
材料特性に加えて、精密な製造プロセスにより、ベアリングブッシュがコネクティングロッドとクランクシャフトジャーナルに正確に適合することが保証されます。この正確な適合により、摩擦と摩耗が減少し、エンジンの効率と耐久性が向上します。
全体として、鋼製CuPb10Sn10バイメタルベアリングブッシュは、自動車エンジンコネクティングロッドにとって信頼できる選択肢です。優れた耐摩耗性、耐荷重性、および正確な適合性により、自動車エンジンのスムーズで効率的な運転を確保するための不可欠なコンポーネントとなっています。
ビッツァー半密閉型コンプレッサーのクランクシャフトブッシュ用BIMETAL BEARINGS CUPB30 CATALOG.pdf

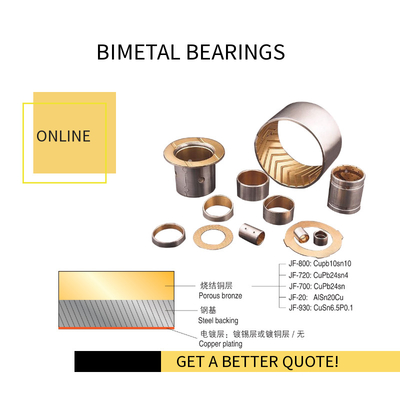

バイメタルベアリングは、高品質の低炭素鋼基板、焼結銅合金の表面は、低摩擦特性（CuPb10Sn10、CuPb6Sn6Zn3、CuPb24Sn4、CuPb30、AlSn20Cu、CuSn8Ni）を耐摩耗層として、ベアリング銅合金表面は、さまざまな条件のニーズに応じて、タンク、オイルホール、オイルホールなどのタイプで処理でき、持続不可能な燃料補給や困難な状況に適合させることができます。二次押出材料は、二次焼結により、良好な結合強度と最適な耐荷重性。
|
材料 |
鋼+ CuPb10Sn10 |
|
代表的な用途 |
自動車エンジン、エンジニアリング、農業機械、大型建設機械などのコンロッド。 |
|
最大動的負荷 |
140N/mm² |
|
最大線速度（グリース） |
2.5m/s |
|
最大PV値制限（グリース） |
2.8N/mm².m/s |
|
摩擦係数（グリース） |
0.05〜0.15 |
|
最大線速度（オイル） |
5m/s |
|
最大PV値（オイル） |
10N/mm².m/s |
|
摩擦係数（オイル） |
0.04〜0.12 |
|
最高使用温度 |
グリース150℃、オイル250℃ |
|
相手軸 |
硬度≥53HB、粗さRa=0.32〜0.63 |
|
合金層硬度 |
60-90HB |
|
熱伝導率 |
47W/MK |
|
線膨張係数 |
18×10-6/K |
|
この表にないお客様の特別なご要望に応じて開発することも可能です |
|
| 公称厚さ | シリーズBの許容差+（非機械加工） | シリーズCの許容差（非機械加工） |
| 1.0 | -0.025 | +0.25 +0.15 |
| 1.5 | -0.030 | +0.25 +0.15 |
| 2.0 | -0.035 | +0.25 +0.15 |
| 2.5 | -0.040 | +0.30 +0.15 |
| 3.0 | -0.045 | +0.30 +0.15 |
| 3.5 | -0.050 | +0.30 +0.15 |

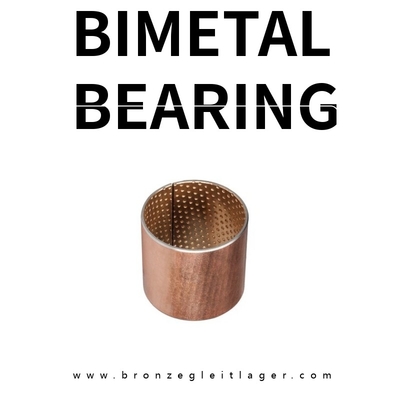

標準サイズには、走行面に潤滑インデントが取り付けられています。標準ベアリングの場合、耐食性を向上させるため、通常は鋼製バックに銅メッキが施されています。鉛青銅の層により、比較的長い潤滑間隔でこれらのベアリングを使用できます。
バイメタルベアリングは、取り付け後にベアリングを機械加工する必要がある用途向けに、より厚い鉛青銅層で製造できます。層の材料は、問題の用途の特別なニーズに合わせて調整できます。
鋼製バックと鉛青銅オーバーレイ
鋼+ CuPb10Sn10（インデント付き）
| 材料: | 銅メッキ鋼製バック、鉛青銅層（CuPb10Sn10） |
| 降伏点: | (Rp0,2) ca 240 N/mm2 |
| 引張強度: | (Rm) ca 350 N/mm2 |
| 硬度: | ca 90 – 110 HB |
| 摩擦: | 材料と層の性能に依存します。 |
| 最高速度: | 3.0 m/s |
| 温度範囲: | -100 / +260 °C |
| 負荷 | 速度 |
| Ca: 240 N/mm2 | 0 m/s |
| 120 N/mm2 | 0.01 m/s |
| 40 N/mm2 | 2.0 m/s |
かなり高い耐荷重性。
取り付け後に内径を機械加工する可能性。
高レベルの熱伝導率。
優れた耐薬品性。
幅広い温度範囲。
| 乾燥 | 不良 |
| 油潤滑 | 良好 |
| グリース潤滑 | 非常に良好 |
| 水潤滑 | 不良 |
| プロセス流体潤滑 | 不良 |
