| ブランド名: | VIIPLUS |
| モデル番号: | 自動注油式軸受け |
| MOQ: | 交渉可能 |
| 価格: | 交渉可能 |
| 供給能力: | 投げるバイメタルのブッシュ、中国、製造業者、製造者、工場、ブッシュ、グラファイト軸受け、金属軸受け、フランジを付けたようになったバイメタルの明白な軸受けによってブッシュ、バイメタル ジャーナル青銅色軸 |

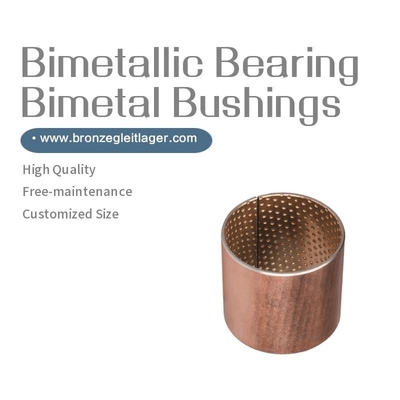

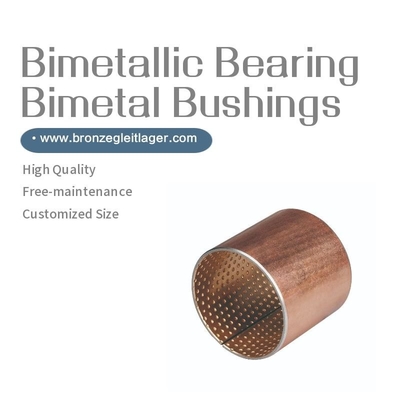

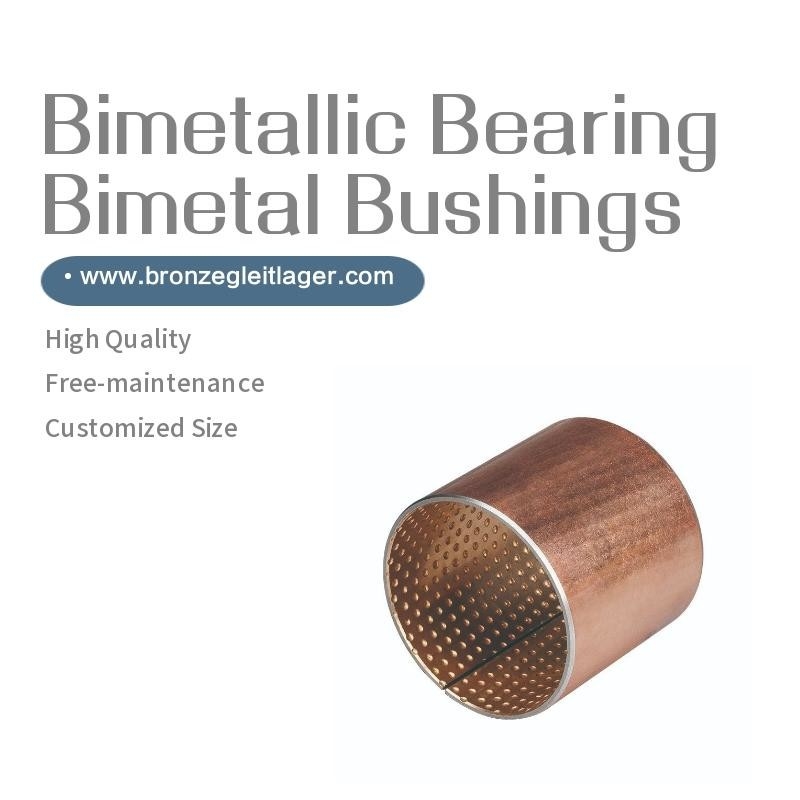

JF 800 バイメタルベアリング（バイメタルブッシュとも呼ばれます）は、2つの異なる金属の利点を1つのユニットに組み込んだ複合ベアリングです。これらのベアリングは、優れた耐摩耗性、耐食性、耐久性を提供するように特別に設計されています。
JF 800 ベアリングのバイメタル設計は、通常、鋼などの強度の高いベース材料と、より柔らかく耐摩耗性の高い合金層（多くの場合、青銅、真鍮、または銅ベースの合金でできています）で構成されています。この材料の組み合わせにより、ベアリングは、スムーズで信頼性の高い動作を維持しながら、重い負荷、衝撃、振動に耐えることができます。
JF 800 バイメタルブッシュは、建設、農業、製造などの業界で広く使用されています。特に、ベアリングが極端な温度、圧力、および過酷な環境条件にさらされる用途に適しています。
JF 800 ベアリングのユニークなバイメタル構造により、優れた潤滑特性が得られます。より柔らかい外層には、オイルまたはグリースを含浸させることができ、摩擦と摩耗を低減する自己潤滑ベアリングを作成します。これにより、ベアリングの耐用年数を延ばし、メンテナンス要件を削減できます。
JF 800 バイメタルベアリングの大手サプライヤーとして、お客様の特定の用途のニーズを満たすために、幅広いサイズ、形状、材料を提供しています。当社の専門家チームが、お客様の要件に最適なベアリングを確実に入手できるように、技術的なアドバイスとカスタマイズされたソリューションを提供します。
JF 800 バイメタルベアリングの詳細と、それらがお客様の機器の性能と信頼性をどのように向上させるかについては、今すぐお問い合わせください。
中国 Jf800 バイメタルベアリング、中国鋼ブッシングスリーブの詳細については、Jf800 バイメタルベアリング - bronzegleitlager.com の高品質バイメタルベアリングをご覧ください
JF-800 バイメタルベアリングは、低炭素鋼板材料に基づいており、表面にCuPb10Sn10 または CuSn6Zn6Pb3材料鋼銅合金製品を焼結しています。この製品は、重車両、バランスブリッジブッシュ、ガスケットの最強のベアリング容量、ブルドーザー駆動ホイール、自動車用鋼ブッシュを使用しています。
これは広く使用されている高速低速すべり軸受です。
青銅ブッシュ、青銅ベアリング、自己潤滑耐摩耗プレートの大量在庫。 Gleitlager。ブッシングスリーブベアリング。ブッシュカタログとパンフレットをご利用いただけます。
| データ | コード | jf-800 |
| 材料 | 鋼＋CuPb10Sn10 | |
| 用途 | 車のエンジン連玄、エンジニアリング機械、農業機械に適用される製品。 | |
| 最大負荷容量 P N/mm² | 140 | |
| 最大線速度 V | グリース潤滑 m/s | 2.5 |
| 流体潤滑 m/s | ＞5 | |
| PV 値制限 | グリース潤滑 m/s N/mm²·m/s | 2.8 |
| 流体潤滑 m/s N/mm²·m/s | 10 | |
| 摩擦係数 u | グリース潤滑 | 0.05~0.15 |
| 流体潤滑 | 0.04~0.12 | |
| 相手軸 | 硬度 HRC | ≥53 |
| 粗さ Ra | 0.32~0.63 | |
| 使用温度℃ | グリース潤滑 | 150 |
| 流体潤滑 | 250 | |
| 合金層硬度 HB | 60~90 | |
| 熱伝導率 W/mk | 47 | |
| 線膨張係数 | 18×10-6/K | |
| カタログに掲載されている標準製品に加えて、非標準製品を提供したり、お客様の要件に合わせて注文したりすることもできます。 | ||
オイル潤滑用途向けの鉛青銅ライニングベアリング材料を備えた鋼シェル。この材料は、高い負荷容量と優れた疲労特性を備えています。コンプレッサー、ステアリングギア、パワーステアリング、ペダルベアリング、キングピンブッシュ、テールゲートピボット、機械的ハンドリングおよびリフティング機器、油圧モーター、農業機械などの自動車用途で広く使用されています。
1. 焼結青銅粉末：優れた耐摩耗性と優れた負荷容量
2. 鋼裏金：非常に高い負荷容量を提供し、優れた放熱性。
3. 銅メッキ厚さ 0.002mm は、優れた耐食性を提供します。
建設機械：トラックシャーシ走行ギアホイールセット、牽引ホイールセット、テンションホイールセット;
自動車産業：バランスシャフトブッシュ、鋼ピンブッシング、ショーキングピンブッシング、ロッドブッシング、バルブロッカーブッシング、カムシャフトブッシング、ブッシングディファレンシャル、ギアボックスブッシング、エンジンメインベアリング、スラストワッシャー;
そしてピストンサイドパネル、サイドパネル、その他のギアポンプ。
| d | D | 車軸 h8 |
ハウジング ボア |
インストール済み ベアリング d |
壁の厚さ | オイル 穴 |
f1 | f2 | L 0-0.40 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10-0.022 | 12+0.018 | +0.148 +0.010 |
0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0.018 | 1210 | 1215 | 1220 | |||||||||||
| 14 | 16 | 14-0.027 | 16+0.018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20+0.021 | +0.151 +0.010 |
1810 | 1815 | 1820 | 1825 | |||||||||
| 20 | 23 | 20-0.033 | 23+0.021 | +0.181 +0.020 |
1.490 | 1.430 | 2010 | 2015 | 2020 | 2025 | |||||||
| 22 | 25 | 22-0.033 | 25+0.021 | 6 | 2210 | 2215 | 2220 | 2225 | |||||||||
| 24 | 27 | 24-0.033 | 27+0.021 | 1.0 |
0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 2515 | 2520 | 2525 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0.021 | +0.205 +0.030 |
1.980 | 1.920 | 2615 | 2620 | 2625 | 2630 | |||||||
| 28 | 32 | 28-0.033 | 32+0.025 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
| 32 | 36 | 32-0.039 | 36+0.025 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||||
| 35 | 39 | 35-0.039 | 39+0.025 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38-0.039 | 42+0.025 | 8 | 3820 | 3825 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44+0.025 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||||
| d | D | 車軸 h8 |
H7 ハウジング ボア |
インストール済み ベアリング d |
壁の厚さ | オイル穴 | f1 | f2 | L 0-0.40 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45-0.039 | 50+0.025 | +0.205 +0.030 |
2.460 | 2.400 | 8 | 1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | ||||
| 50 | 55 | 50-0.039 | 55+0.030 | +0.210 +0.030 |
5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 5530 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | 60-0.046 | 65+0.030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65-0.046 | 70+0.030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70-0.046 | 75+0.030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80+0.030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80-0.046 | 85+0.035 | +0.215 +0.030 |
8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85-0.054 | 90+0.035 | 8530 | 8550 | 8560 | 8580 | 85100 | |||||||||
| 90 | 95 | 90-0.054 | 95+0.035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95-0.054 | 100+0.035 | 9560 | 9580 | 9590 | 95100 | ||||||||||
| 100 | 105 | 100-0.054 | 105+0.035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110+0.035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0.035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120+0.035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120-0.054 | 125+0.040 | +0.220 +0.030 |
12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0.040 | 125100 | |||||||||||||
| 130 | 135 | 130-0.063 | 135+0.040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140+0.040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140-0.063 | 145+0.040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150-0.063 | 155+0.040 | 15060 | 15080 | 150100 | |||||||||||
