| ブランド名: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| モデル番号: | JF800 JF720JF700バイメタル鉛フリーすべり軸受 |
| MOQ: | 800の部分/部分（Min. Order） |
| 価格: | $0.20 - $2.00 / Pieces ,Negotiable |
| 支払条件: | TT先立ってウェスタン・ユニオン |
| 供給能力: | 投げるバイメタルのブッシュ、中国、製造業者、製造者、工場、ブッシュ、グラファイト軸受け、金属軸受け、フランジを付けたようになったバイメタルの明白な軸受けによってブッシュ、バイメタル ジャーナル青銅色軸 |

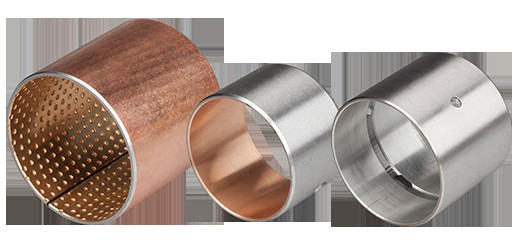

cupb10sn10合金で作られた通常の錫メッキ双板軸索茂みは、バイメタル材料、特にcupb10sn10合金を使用して構築された種類のベアリングブッシュを指します。この合金は、特定の割合で銅（Cu）、鉛（PB）、およびスズ（SN）で構成されており、10％の鉛と10％のスズ含有量があります。これらのベアリング茂みの表面にある錫メッキは、追加の腐食抵抗と耐摩耗性を提供し、耐久性と寿命を改善します。
CUPB10SN10合金は、その優れた機械性、耐摩耗性、および自己潤滑特性により、多くの場合、耐摩耗性のために選択されます。通常、CUPB10SN10アロイオーバーレイを備えたスチールバッキングで構成されるバイメタル設計により、ベアリングブッシュは高負荷に耐え、厳しい動作条件下で安定した性能を提供できます。
CUPB10SN10合金表面のスズメッキは、耐食性を高めるだけでなく、保護層としても機能し、破片、湿気、または他の汚染物質による損傷の可能性を減らします。これにより、自動車、機械、重機などの幅広い産業用途での使用に適した軸索が適しています。
要約すると、CUPB10SN10アロイで作られた通常のスズメッキのバイメタルベアリングブッシュは、優れた摩耗と耐食性を提供する信頼性が高く耐久性のあるコンポーネントであり、ベアリングアプリケーションを要求するのに適しています。
| JF800合金コードと対応する国際コード | |||
| 製品コード | 合金コード | 合金の硬度 | 対応する国際コード |
| JF800 | CUPB10SN10 | 69-90 HB | DIN-CUPB10SN、SAE-797、JIS-LBC3、-SY、GLYCO-66、FEDERAL MOGUL-HF2、DAIDO-L10、ACL-F100 |
材料スチール+CUPB10SN10、スチール+CUPB24SN4、スチール+CUPB24SN、スチール+CUPB30スチール+CUPB10SN10+グラファイト。迅速かつ即時の送料をオンラインで注文できます。製品の選択に役立つブッシングの電子メールを送信するか、ブッシングに電子メールを送信したり、Webサイトにリストされていないブッシングを見つけてください。Bushingsカタログ（プレーンベアリングカタログ）Bronzeシリーズブッシングカタログ付きバイメタルラップスチール - メトリック[フランジ型タイプもあります）
バイメタルブッシングビーズvsb-800.pdf バイメタルスチールブロンズスリーブブッシュメーカー.pd ...
製造業者と輸出業者のバイメタル、トリミタルおよびソリッド鋳造金属ベアリング＆ブッシング、バイメタルベアリング_SAE 797、SAE 799、SAE 783、SAE 48、SAE 49、参照および材料特性カスタマイズされたバイメタルスリーブブッシング製造、青銅製のブッシングおよびその他の自己潤滑型ベアリングのサプライヤー。 Plain Bearings Solutions.www.bronzegleitlager.comに特化したバイメタルベアリングの調達とスライドベアリング
調達の専門家、エンジニア、プラントおよび施設の管理とビジネスのためのサプライヤーディスカバリーオンラインWebサイト...
スチールバックされたリードブロンズ：
DIN CUPB10SN、SAE797、UNS C93700、Federal Mogul / Talho HF2、Glacler SY、SAE792
CUPB24SN4、SAE799、Daido L23、JIS-LBC6、Glyco-68、ACL-F250、SAE794
鋼裏地銅鉛合金：CUPB24SN SAE-49、ACL-F780 CUPB30、SAE-48、JIS-KJ3。
JF800バイメタリックベアリングのスチールブロンズブッシュオイルホール中国ポンプブッシングとバイメタルベアリングオンラインセールのソースBIMTELベアリング：BM JF600 JF650 JF700 JF720説明
バイメタリックブッシングは、合金ライニング材料を備えたスチールストリップから形成されます。合金の裏面は、さまざまな用途に応じて、石油溝、穴、形成されたくぼみなどを機械加工することができます。高負荷、低速振動、回転の動きに適しています。
Viiplus china bimetalブッシング負荷能力は、潤滑条件に応じて、オイル穴、溝などによって改善できます。場合によっては、潤滑条件下ではドライベアリングを使用することもできます。
バイメタリックベアリングマトリックス、表面焼結銅、ブリキ合金、ローリングベアリング、標準合金材料としての鋼は次のとおりです。CUPB10SN10、CUSN6ZN6PB3、CUPB24SN4、CUPN30、ALSN20CU。
ベースプレートは低炭素鋼で作られているため、シャフトスリーブの外径の加工精度が保証されています。さらに、製品がシートホールに積み込まれた後、ネジ固定の必要はありません。干渉の適合は、外部円の外観を防ぐために依存することができます。
内面上の合金の化学組成の変化は、異なるベアリング圧力、異なるサービス温度、異なるスライド速度の要件を満たすことができます。異なる構造のオイル溝は、生産中の摩擦表面用に設計されており、オイルキャビティはさまざまな給油方法の要件を満たし、車軸噛みの現象を防ぐことができます。
| パート番号 | 技術データ | |||||||||
| Viiplus | 公称直径 | 壁の厚さS3 | 幅 | シャフトφDJ、H8 | 住宅φdh、 H7 |
ブッシュ・ウイル・ディ、お尻。 H7ハウジングで | クリアランスCD | オイルホールφ | ||
| di | する | マックス。 分 |
b | マックス。 分 |
マックス。 分 |
マックス。 分 |
マックス。 分 |
DL | ||
| PM2015Sy | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0.161 + 0.020 |
0.194 0.020 |
4 | |
| PM2025Sy | 20 | 23 | 25 | |||||||
| PM2030Sy | 20 | 23 | 30 | |||||||
| PM2215Sy | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220Sy | 22 | 25 | 20 | |||||||
| PM2225Sy | 22 | 25 | 25 | |||||||
| PM2230Sy | 22 | 25 | 30 | |||||||
| PM2515Sy | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520Sy | 25 | 28 | 20 | |||||||
| PM2525Sy | 25 | 28 | 25 | |||||||
| PM2530Sy | 25 | 28 | 30 | |||||||
| PM2815Sy | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0.185 + 0.040 |
0.218 0.040 |
||
| PM2820Sy | 28 | 32 | 20 | |||||||
| PM2825Sy | 28 | 32 | 25 | |||||||
| PM2830Sy | 28 | 32 | 30 | |||||||
| PM3015Sy | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020Sy | 30 | 34 | 20 | |||||||
| PM3025Sy | 30 | 34 | 25 | |||||||
| PM3030Sy | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230Sy | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0.224 0.040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515Sy | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520Sy | 35 | 39 | 20 | |||||||
| PM3525Sy | 35 | 39 | 25 | |||||||
| PM3530Sy | 35 | 39 | 30 | |||||||
| PM3535Sy | 35 | 39 | 35 | |||||||
| PM3540Sy | 35 | 39 | 40 | |||||||
| PM3545Sy | 35 | 39 | 45 | |||||||
| PM3550Sy | 35 | 39 | 50 | |||||||
| PM4020Sy | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030Sy | 40 | 44 | 30 | |||||||
| PM4040Sy | 40 | 44 | 40 | |||||||
| PM4050Sy | 40 | 44 | 50 | |||||||
| PM4060Sy | 40 | 44 | 60 | |||||||
| PM4530Sy | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+ 0.225 + 0.080 |
0.264 0.080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550Sy | 45 | 50 | 50 | |||||||
| PM4560Sy | 45 | 50 | 60 | |||||||
| PM5020Sy | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0.230 + 0.080 |
0.269 0.080 |
|||
| PM5030Sy | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050Sy | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535Sy | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0.276 0.080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555Sy | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030Sy | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550Sy | 65 | 70 | 50 | |||||||
| PM6560Sy | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| パート番号 | 技術データ | |||||||||
| Viiplus | 公称直径 | 壁の厚さS3 | 幅 | シャフトφdj、H8 | 住宅φdh、 H7 |
ブッシュ・ウイル・ディ、お尻。 H7ハウジングで | クリアランスco | オイルホール0 | ||
| D、 | する | マックス。分 | b | マックス。分 | マックス。分 | マックス。分 | マックス。分 | DL | ||
| PM7030Sy | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0.230 + 0.080 |
0.276 0.080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045Sy | 70 | 75 | 45 | |||||||
| PM7050Sy | 70 | 75 | 50 | |||||||
| PM7065Sy | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0.235 + 0.080 |
0.281 0.080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040Sy | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075Sy | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0.289 0.080 |
||||
| PM9040Sy | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095Sy | 100 | 105 | 95 | |||||||
| PM12050Sy | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0.240 + 0.080 |
0.294 0.080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| Viiplus | 内部φDJ マックス。分 |
外側のφはします マックス。分 |
厚さst マックス。分 |
ダボホールφDD マックス。分 |
ピッチサークルφdp マックス。分 |
凹部深度ha マックス。分 |
||||
| wc30sy | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| WC35SY | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45Sy | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| wc50sy | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
ロールドライスライドベアリング（）
スチール +ブロンズパウダー + CUPB24SN4およびまたはその他
CUPB24SN4裏地付き（メンテナンスフリー）、自己潤滑されたプレーンまたはフランジ付きベアリング、スラストワッシャーとストリップ、焼結青銅層を備えた炭素鋼シェルCUPB24SN4
バイメタルの適用は、オイル潤滑条件で設計し、高荷重と低速の回転に適し、スイングモーションを設計する必要があります。自動車バランスブリッジ、スプリングプレートシートホール、ブレーキシューズ、ステアリングナックル、モーションコネクティングロッド、パンチスライディングパーツ、ブルドーザーサポート、重いドライビングホイール、ギアボックス、オイルポンプ、油板、エンジン、エンジン、エンジン、エンジン、エンジン、エンジン、エンジン、エンジン、エンジン、エンジン、エンジン、油張りのサポート、 - 車、建設機械、農業機械、鋼製ローリング機械など。
炭素鋼 +銅粉末
標準寸法で利用可能なベアリングフォーム
・円筒形の茂み
・フランジュブッシュ
・洗濯機を押します
・フランジ付きワッシャー
・スライディングプレート
部品は、国際基準に従って、基本的な寸法（内径、外径、長さなど）を備えた幅広いベアリング製品の標準サイズで利用できます。追加機能を備えた特別なベアリングは、顧客の仕様と要件に従って製造できます。
アプリケーションエンジニアからプロジェクトを開始しますバイメタルブッシング
Viiplus製品は、すべての産業分野で広く使用されています
油圧および空気圧産業で広く使用されており、工作機械産業、プラスチック機械産業、リフティングと取り扱い機械、港湾機械、オフィス、フィットネス機械、繊維機械、食品包装、充填機械、化学機械、印刷と包装、紙製造機械、自動車、航空機の機械産業、造船所、造船所、造船所、船上機械、機械など
